Драйвер на 12-14в

Тема в разделе 'Разработка новых драйверов', создана пользователем wit83, 3 мар 2014.

  1. Vanek

    Vanek Пользователь

    у меня друг делал с зеленой покупной указкой так- брал трубочку стеклянную и на ее стенки (перпендикулярно) светил лазером, на выходе получалась линия, но она пипец как не плохо расходилась. как дешевый вариант это может подойти. ну а если по хорошему делать то специальные линзы нужны, хотя можно такую и свинтить откуда нибудь, из лазерного уровня например, если ломаный есть:D

  2. wit83

    wit83 Новичок

    Какой максимум, по длинне, могут быть провода от драйвера к лазера?

  3. Vanek

    Vanek Пользователь

    могу сказать одно- чем короче, тем лучше. при длинных проводах (более 3см) обязательно на выводах ЛД паять кап керамический 0,1мКф!! ну и к всяким там источникам электромагнитного поля не подносить, в случаи если длинна вообще жесткая. но толку в этих проводах то? только потерь больше...

  4. wit83

    wit83 Новичок

    Блогадарю, буду решать как разместиться.

  5. wit83

    wit83 Новичок

    Что у uj8b0aw panasonic лазера по милиамперам?
    И у dvr-107d?

  6. liapa81

    liapa81 Пользователь

    Vanek. Хочу задать Вам вопрос. Какой ток необходимо подавать вот на эти лазерные диоды, и может посоветуете схемку драйверов для них с какой-нибудь (неважно) модуляцией. Спасибо.
    1 http://www.ebay.com/itm/Laser-Diode...D&orig_cvip=true&rt=nc&_trksid=p2047675.l2557
    этот планирую использовать без родного драйвера.
    2 http://www.ebay.com/itm/Professional-200mw-660nm-DIY-red-laser-diode-module-No-Driver-/330865937429
    3 http://www.ebay.com/itm/150mW-405nm-Blu-ray-Blue-Violet-Laser-Diode-Module-Burn-/271463740987

  7. Vanek

    Vanek Пользователь

    1. этот модуль уже имеет драйвер, на вход как написано от 3 до 5.5 вольт можно давать, так что к нему можно хоть аккумулятор подключить, хоть какой нибудь стабилизатор тока. модуляцию сюда не приделать если не изготавливать свой драйвер, заводской этот на это не способен.
    2. написано что 200мА максимальный ток, а номинальный 140мА.
    3. диод 99.9% из ПХР-803Т там стоит. рекомендованный ток 110мА, хотя некоторые на такой диод 150мА подают.
    на счет драйвера с модуляцией:
    Линейный- драйвер на ОУ, схема есть вроде где то в разделах о проекторах. Импульсные-для 1 (если выкинуть родной драйвер) и 2 варианта можно использовать NCP1529 (схема с модуляцией была где то в теме про этот драйвер). для 3 варианта LM2731, но вроде как в теме про этот драйвер схемы с модуляцией нету (или я уже забыл ее), так что придется в таком случаи дополнить LM2731 микросхемой для ТТЛ:)

  8. liapa81

    liapa81 Пользователь

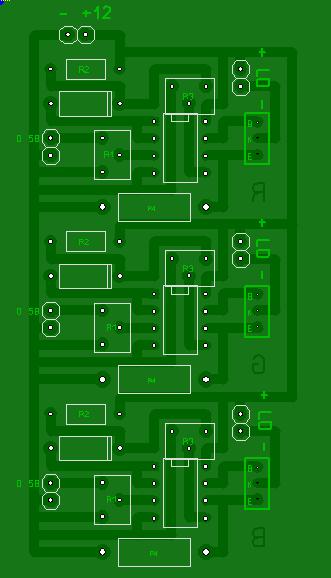

    А если просто попробовать собрать три одинаковый драйвера ну скажем по этой схемке и платке и просто подобрать токоограничительные резисторы? Получится?


    Вложения:

  9. Vanek

    Vanek Пользователь

    что то не нравиться мне эта схемка. хотя хз, но как по моему ток там будет не стабильный т.к. дам нету даже источника опорного напряжения. а это значит, что надо входное напряжение стабилить для более менее нормальной работы. а оно же ведь просаживается от нагрузки из за сопротивления всех дорожек и проводов...

  10. suslox

    suslox Пушистикс Staff Member

  11. Vanek

    Vanek Пользователь

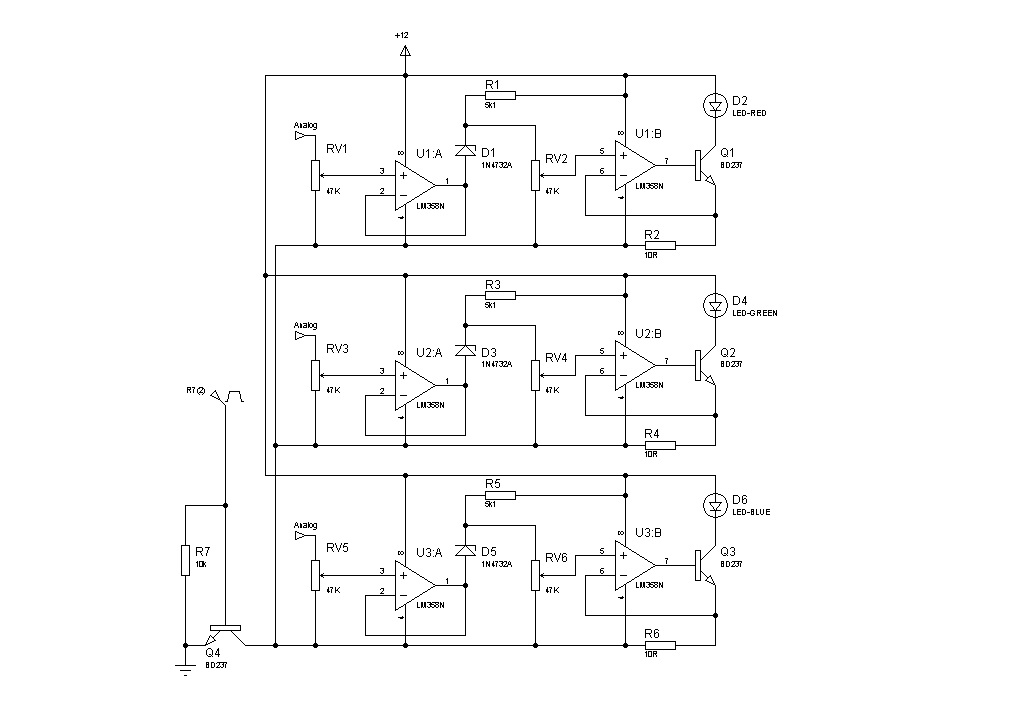

    все бы хорошо, да вот только подключен он (вернее, его анод) к выходу и входу (инвертирующему) ОУ 1. не нравиться мне такое включение, напряжение будет замеряться ОУ 2 (ОУ 2 отвечает за стаб тока) через цепь как выход стабилитрона- ОУ 1- земля, и от приоткрываний ОУ1 опорное напряжение будет меняться, а так как напряжение у нас замеряется церез цепочку ОУ1 и стабилитрон, напряжение при мало открытом ОУ 1 напряжение на входе ОУ 2 повысится, там может быть даже половина питающего напряжения, соответственно и ток увеличится. разве я не прав? иначе говоря, для стабильности работы я предлагаю кинуть анод стабилитрона на землю (без всяких там ОУ 1, чтобы замер напряжения был чисто между анодом и катодом), а выход ОУ1 пустить на 6 ногу ОУ 2 при этом поставив резистор 1К от токового датчика к ноге 6.

  12. Vanek

    Vanek Пользователь

    аа, там же у ЛМ358 на выходе минус, да, тогда моя идея не будет работать...

  13. liapa81

    liapa81 Пользователь

    Когда-то по этой схемке делал драйверы себе в проектор winnorokomo и всё у него работало. Вот только консультировать он сейчас не сильно желает. Как-то так.....
    http://lasers.org.ru/forum/showthread.php?t=474

    Last edited: 27 апр 2014
  14. Vanek

    Vanek Пользователь

    да работать то оно будет, конечно же. но принцип подведения модуляции лично мне не особо нравиться.
    про ссылку- страница не найдена.

  15. liapa81

    liapa81 Пользователь

    Блин! Форум почему-то lasers.org.ru/forum исправляет на laser.org.ru/forum!?
    http://lasers.org.ru/forum/showthread.php?t=474 Поменяйте эти слова и попадёте на страничку.

    Last edited: 27 апр 2014
  16. Vanek

    Vanek Пользователь

    главная страница лазерса же:) даже по ссылке видно)

  17. liapa81

    liapa81 Пользователь

    Хрень какая-то!!! Это не на лазерсе а на Хобите тв должно быть!!!!:mad:

  18. Vanek

    Vanek Пользователь

    а все правильно, на этом форуме все ссылки туда блокируются. вроде как админы что то не поделили там, я не вкурсах.

  19. liapa81

    liapa81 Пользователь

    Прикольно... Чего же это они так?

  20. Vanek

    Vanek Пользователь

    а фиг его знает. но это прискорбно. лучше бы обьединились, а так фигня получается.
