Драйвер на м/с SHARP

да проще новую открыть....чтоб людей не путать.....
а на эту ссылки давать, по мере надобности....

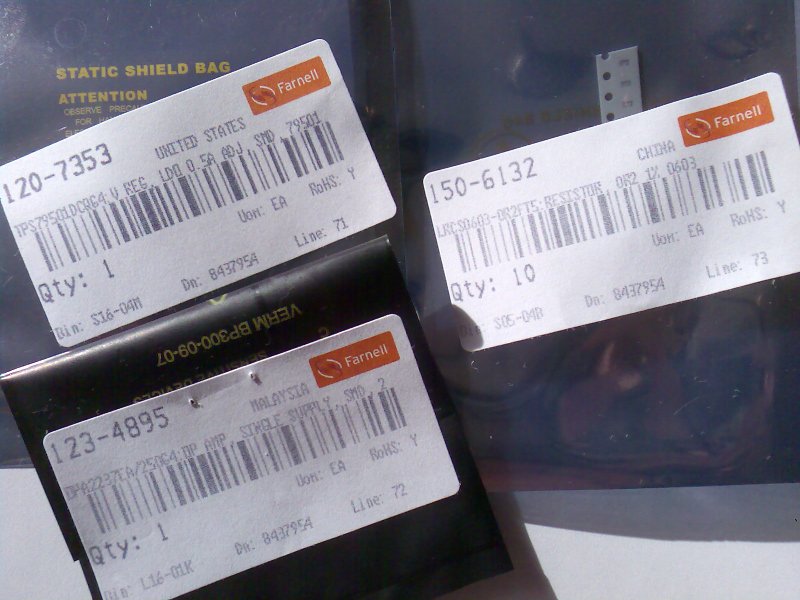

Микросхемы и резисторы 0.2 ома уже есть. А вот с остальными деталями лоханулся немного. Забыл заказать конденсаторы, и не посмотрел корпуса резисторов когда заказывал. А корпус 1206 очень фигово вписывается в мою миниматюрную плату
И ещё потенциометр не того размера оказался.

Размер платы будет примерно 25.50 х 16.50 (диаметр банок из ноутбучного аккумулятора как раз 18мм).



Все детали есть. Результаты проверки разводки методом приложения (печатаешь на бумаге и прикладываешь детали ).
[attachment=1:2ik9z6y9]foto503.jpg[/attachment:2ik9z6y9]
С обратной стороны будет резистор
[attachment=0:2ik9z6y9]foto504.jpg[/attachment:2ik9z6y9]

На вид получилось неплохо. Только Сергей немного огорчил насчёт возможного нагрева резистора... Но детали уже есть, переделывать не буду (хотя в крайнем случае место для замены на два есть).
На компактность не претендую, делал чтобы было удобно.

Завтра наверное буду плату делать.



suslox Будет. И принципиалка, и разводка, и перечень. Но только когда соберу и подтвердится, что оно работает А то некрасиво выкладывать то, что ещё не проверено.



Вот облом, всё спаял, а мультиметр найти не могу
Мерить ток дешёвым китайским не хочу, врёт он. Осциллограф ток не мерит...
Результаты откладываются. Могу фотки выложить. Хотя лучше не буду дразнить



ну вот какка всегда на самом интересном месте



kidra и остальным:
Продолжение тут: viewtopic.php?f=30&t=1457
