Драйвер на м/с SHARP

Какую бы сам выбрал?

Мне понравилась MCP1825-ADJ (падение 0.21v и Adjust Voltage: 0.41V, впринципе можно собирать по схеме с одним резистором).
LT3021 нравится больше (падение 0.16v, и на резисторе будет 0.2v), но это самая дорога из моего списка.

Или поставить усилитель напряжения на ОУ, низкоомный резистор, и TPS77601 (падение 0.17v и Vref 1.18v).
Или TPS79501DCQG4 (падение 0.11v, Vref=1.22v).



Ну я привёл маркировки и параметры... У меня тоже на столе не лежат. Однако я сам не ожидал, что будет так много - теперь даже не знаю, что брать

PS. Если у кого с деталями проблемы - могу выслать по почте Правда пересылка будет тоже денег стоить.
Ryazanec уже от меня получал детали, дошли относительно быстро.



Да все впринципе могут.
Вот примерно то, что я хочу сделать:

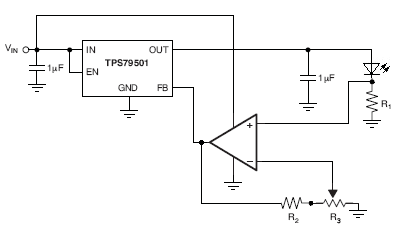

[attachment=0et0ob44]TPS79501_LD_driver.png[/attachmentet0ob44]
Вход Enable можно использовать для отключения при просадке батареи.
R1 можно использовать совсем небольшой, например 0.22 ома (просто первое, что попалось в прайс-листе... низкоомные не очень популярны).
Тогда при 500mA падение на нём будет всего 110mV и выделяться будет 0.055W.
Далее из этих 110mV надо сделать 1.22V.
Для этого нужен усилитель на ОУ.
Коэфициент усиления устанавливается резисторным делителем R2-R3 (по-хорошему надо бы ещё R4 в ряд поставить, чтобы ограничить максимальное усиление. И можно выводить ручку регулятора на корпус).
А можно впринципе и двумя резисторами жёстко задать. Для расчётов выше соотношение R2 и R3 будет примерно 11:1.



ты напряжения все свои растав по местам а после пересчитай



Прочитал 3 раза. Не дошло
Где-то ошибка?



да нет ошибки нету. просто учти заряженый аккумулятор потоом разряженый и тд это линейный стабилизатор а не преобразователь



Ну допустим заряженный 3.7v
Допустим на диоде будет падать 3v, и ещё 0.1v на резисторе. Итого 3.1v.
Тогда 0.6v будет рассеиваться на микросхеме, что при 500mA будет равняться 0.3W.
ЛД при этом будет есть 3V*500mA = 1.5W
Вместе с резистором КПД будет 3v/3.7v = 81%

Минимальное питание схемы будет:
Возьмём худший сценарий: диоду надо будет 3v (у меня обычно меньше выходит... не знаю, что тут народ про 3v заладил).
3v на диоде + 0.11v на резисторе +0.11v на микросхеме... Итого: 3.22v.
КПД при этом максимальный - 3v/3.22v = 93%
Тепло на микросхеме: 0.11v*500mA = 0.055W

Во время зарядки напряжение будет 4.2v.
Тогда нагрев микросхемы: 1.09v*500mA = 0.545W
КПД: 3v/4.2v = 68%

Разряженный до упора Li-ion аккумулятор - 3v.
Тогда на лазере останется 3v-0.22v = 2.78v
КПД: 2.78v/3v = 92%

Впринципе, 3.22v можно считать уже почти севшим аккумулятором.

Если где-то не прав - говорите сразу



знаешь, закачал сейчас мануал посмотрел. вроде и вправду так работает даже не вериться. класная штука................



Ещё посмотрел REG-103. Заявлена большая точность и работа без конденсаторов на выходе.
Падение напряжения 115mV при 500mA.
(у TPS79501 110mV при 500mA).
Но стоит в 2 раза дороже.

Роман Если в даташитах хорошо разбираешься - можешь сделать сравнение.
А то я уже устал немного, "глаз замылился".
Производитель у них кстати один.
[attachment=1:tka3mpn1]TPS79501.pdf[/attachment:tka3mpn1]
[attachment=2:tka3mpn1]REG103.pdf[/attachment:tka3mpn1]
Корпуса:
[attachment=0:tka3mpn1]reg103ga-ag4_tps79501dcqg4.jpg[/attachment:tka3mpn1]



SviMik
вообшем я подумал и решил тебе выговор с занесением в личное дело

где ты раньше был когда я 4 сотые с Киева заказывал денюшку потратил.



на http://imrad.com.ua/search.shtml?qs=TPS79501&query=any нету а мне больше заказывать не откуда.
микросхемы LP3855ES-ADJ/NOPB NSC TO-263 49.76
микросхемы LP3856ES-ADJ/NOPB NSC TO-263 68.41
микросхемы LT1963AEST-2.5 LTC SOT223 50.88
микросхемы LT1963EST-2.5 LTC SOT223 41.31
микросхемы LT3021ES8-1.2#PBF LTC 63.46
микросхемы REG103GA-2.5 PBF TI/BB SOT223-6 45.96
микросхемы REG103GA-3.3 PBF TI/BB SOT223-6 45.50
микросхемы TPS7301QD PBF TI 30.30
микросхемы TPS7301QDG4 PBF TI SO8-150-1.27 32.29
микросхемы TPS77601D TI SO8-150-1.27 14.97
вот цены просматрел сейчас указана в гривнах Киевских может пригодиться кому.
остальных там нет ну те что в списке выше имееться ввиду................



Однако сайт поизводителя http://www.ti.com очень полезен Там можно задавать параметры, и выдаёт девайсы, подходящие под них. И заодно сравнивать можно.

Дабы не флудить... TPS79501 vs REG103:
[spoiler:3nnd2bcq]Главное отличие: REG103 может работать без конденсатора на выходе (для остальных обязателен!), и Accuracy чуть выше.
А в целом один фиг...
Возьму TPS79501, она дешевле в 2 раза (2.8$ всего).[/spoiler:3nnd2bcq]

А раньше и не заходил, т.к. с электроникой проблем нет Мне вот например тяжелее даётся ручная работа типа изготовления гальванометров. Гальванометры даже начинать не стал, трезво оценив обьём работы.



Всё, заказал tps79501 и opa2237ea (ОУ).
Ну и резисторов smd заодно набрал. Всё вместе обошлось в 8.3$.
На этом флуд заканчиваю, т.к. на разработку платы и её изготовление пойдёт много времени. Раньше чем через неделю результатов не ждите



А мне вот эта понравилась, только она в чиподипе стоит по 340 рублей при заказе от 45 штук
Так что зря вы сравниваете цены чиподипа и цены



h4x0r У нас тоже рублей 300, только можно и по одной заказывать



Ну вот , а все переживали, где SHARP взять.....
целую кучу микросхем нарыли с отличными параметрами , да еще и сравнительно доступные

Открываем новое поколение драйверов



Koner Переименуй тогда тему на "Драйвер на Low Dropout стабилизаторе", тогда будет соответствовать всем постам темы.
