Драйвер на м/с SHARP

Имеется ввиду R3 ?......собственно тоже ни к чему, а просто дань моде на защиту от статики, ну чтоб народ не волновался ( в общем можно не ставить )



Просто замкнуть.... желательно перемычкой....чтоб потом можно было что-нить подключить....



Если есть возможность измеряй и выложи получившиеся параметры....



А у меня большое горе :O: похоже мой Шарпик пал жертвой экспериментов,
похоже на внутренний обрыв выводов...Включил как то лазер а он взял и погас...
поначалу подумал на глюк магнитной защиты, отключил ее , потом подумал на преждевременную кончину лазерного диода - подключил отдельно - работает...
затем когда прижал корпус стабилизатора все опять заработало....
решил, что отпаялся один из выводов - пропаял все.......
и теперь великое горе .... он не включается хоть прижимай, хоть нет

ХАЧУ !!!!! еще ТАКОЙ SHARPик!!!!!



Собрал такой драйвер, в качестве микросхемы взял lt1963, транзистор гт109(все это можно найти в чиподипе, правда на заказ)
Потери на микрухе(по даташиту) 0.19В при токе 500мА, 0.34В при токе 1.5А
Напряжение на токозадающем резисторе 0.14-0.15 В
Проверял на ик диоде, ток 200мА, отлично стабилизирует при входном напряжение 3В.



Нарисуй окончательную схему на твоих деталях....обязательно кому-нить пригодится, поскольку их легче достать... :good: :good: :good:

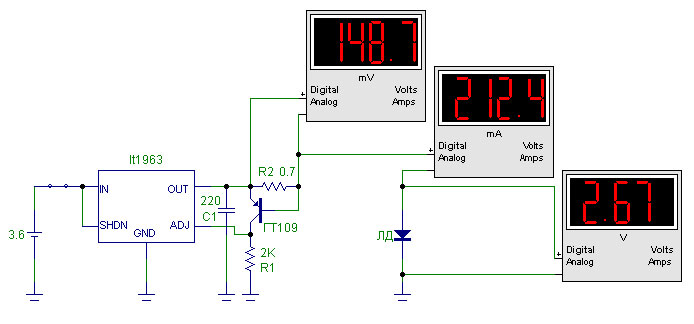

Ну в схеме ничего нового нет, собственно вот:
[attachment=1:2nh1awyk]lt1963-m9.jpg[/attachment:2nh1awyk]

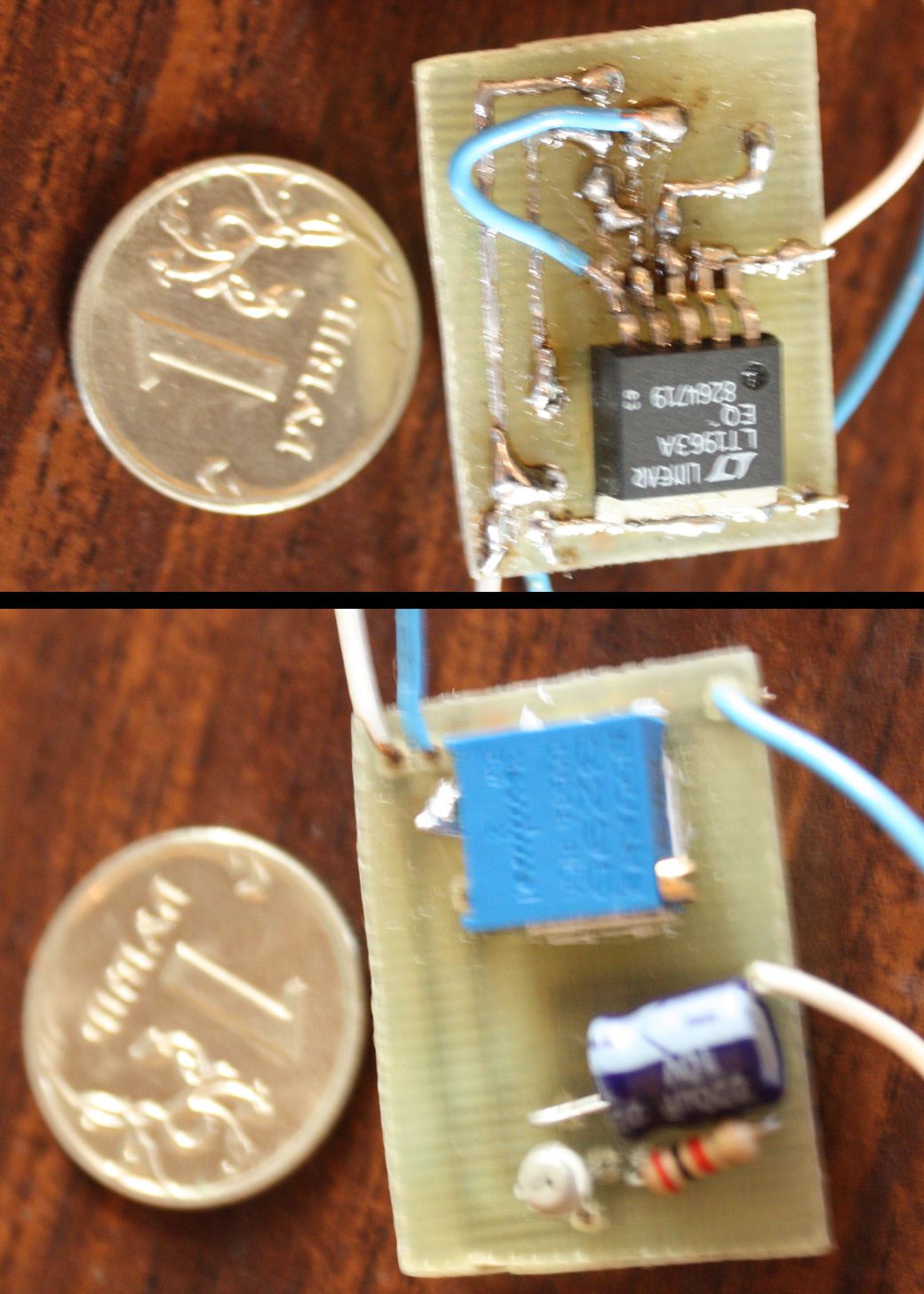

А так она выглядит в живую Знаю спаяно не очень красиво, а проводок потому что малость накосячил с дорожками Но имхо для первого раза сойдет...
[attachment=0:2nh1awyk]lt1963.jpg[/attachment:2nh1awyk]



Ух ты, какая lt1963 дорогая... почти 10$
Хотя "Voltage, Dropout:0.34V" это хорошо Не то что 2.5v потерь на LM317.



да я думаю шарпик тоже не дешевый был



Почему кстати 10? Всего 7
Кстати, чисто по секрету скажу, недели 4 назад она стоила 350, 3 недели - 250, щас уже 230
Вообще у linear много интересных стабов, если на их сайте смотреть, есть где потери ещё меньше)



Любопытный экземпляр откопал
Итак.
LP38500-ADJ, LP38500A-ADJ
LP38502-ADJ, LP38502A-ADJ - тоже самое, но с функцией выключения (enable pin)
1.5A FlexCap Low Dropout Linear Regulator for 2.7V to 5.5V Inputs
Adjustable output voltage from 0.6V to 5V
Dropout Voltage: 220mV
Adjust Pin Voltage: 0.6V
Цена: 2.7$

Всего 0.22V падение напряжения. Это даже меньше чем у LT1963 (0.34V).
Даташит:
[attachment=0:15fi3xfe]LP38500-ADJ.rar[/attachment:15fi3xfe]



LP2960 - Adjustable Micropower 0.5A Low-Dropout Regulators
Current, Output Max: 0.5A
Voltage, Dropout: 0.47V
Output voltage adjusts from 1.23V–29V
------------------------------------------------------------
LP3855-ADJ - 1.5A Fast Response Ultra Low Dropout Linear
Voltage, Input Max: 7V
Voltage, Output Max: 6.76V
Current, Output Max: 1.5A
Voltage, Dropout: 0.24V
Voltage, Supply Min: 2.5V

Правда у этого экземпляра, если правильно понял, adjust voltage - 2.5v. Хотя в любом случае, если уж делать - с усилителем либо как в первой схеме, либо на ОУ. Лучше ОУ - точнее будет.
------------------------------------------------------------
LP3856-ADJ - 3A Fast Response Ultra Low Dropout Linear Regulators
Input Voltage Primary Max: 7V
Output Current Max: 3000mA
Dropout Voltage, Vdo: 0.39V

Чисто ради расширения кругозора Потому как стоит оно 11$ Да и вряд при таких токах кого-то волнует падение напряжения.
------------------------------------------------------------
LP38690-ADJ - 1A Low Dropout CMOS Linear Regulators with Adjustable Output
Input Voltage: 2.7-10V
Output Voltage: 1.25-9V
Output Current Max: 1000mA
Dropout Voltage, Vdo: 0.45V
ADJ Pin Voltage - 1.25V

Любопытно и недорого (2$).
------------------------------------------------------------
LP3855-ADJ
Voltage, Input Max: 7V
Voltage, Output Max: 6.76V
Current, Output Max: 1.5A
Voltage, Dropout: 0.24V
Voltage, Supply Min: 2.5V
------------------------------------------------------------
LP3856-ADJ
Voltage, Input Max: 7V
Voltage, Output Max: 6.76V
Current, Output Max: 3A
Voltage, Dropout: 0.39V
Voltage, Supply Min: 2.5V
------------------------------------------------------------
LP38690-ADJ
Input Voltage Primary Max: 10V
Output Voltage Max: 9V
Output Current Max: 1000mA
Dropout Voltage, Vdo: 0.45V
------------------------------------------------------------
LP38691-ADJ - 500mA Low Dropout CMOS Linear Regulators with Adjustable Output
Input Voltage: 2.7-10V
Output Voltage: 1.25-9V
Output Current Max: 500mA
Dropout Voltage, Vdo: 0.25V
ADJ Pin Voltage - 1.25V

Как специально для наших целей. Всего 2$. Жаль в нашем магазине она только в таком корпусе:
[attachment=0:1o5wycsa]GE6LLP05-40.jpg[/attachment:1o5wycsa]
Хотя впринципе подпаяться реально.
Главное не берите детали с пометкой nopb (безсвинцовая технология) - трудно паяются.
------------------------------------------------------------
LP38692-ADJ
Input Voltage Primary Max:10V
Output Voltage Max:9V
Output Current Max:1000mA
Dropout Voltage, Vdo:450mV
------------------------------------------------------------
LT1573
Voltage, Input: 2.8-10V
Voltage, Output Max: 6.8V
Current, Output Max: 5A*
Voltage, Dropout: 0.2V
Accuracy, Percentage: 1%
*с внешним транзистором
------------------------------------------------------------
LT1581CT7
Voltage, Input Max: 6V
Voltage, Output Max: 3V
Current, Output Max: 10A
Voltage, Dropout: 0.43V
Accuracy, Percentage: 1%

Без внешних транзисторов. И такое бывает.
------------------------------------------------------------
LT1763CS8
Voltage, Input: 1.8-20V
Voltage, Output: 1.22-20V
Current, Output Max: 0.5A
Voltage, Dropout: 0.3V
------------------------------------------------------------
LT1962EMS8
Input Voltage Primary Max: 1.8-20V
Output Voltage: 1.22-20V
Output Current Max: 300mA
Dropout Voltage, Vdo: 0.27V
------------------------------------------------------------
LT1963AES8
Voltage Regulator Type: Fast, Low Noise, LDO
Voltage, Input Max: 20V
Voltage, Output: 1.21-20V
Current, Output Max: 1.5A
Voltage, Dropout: 0.34V
------------------------------------------------------------
LT1965EDD
Input Voltage: 1.8-20V
Output Voltage: 1.20-19.5V
Output Current Max: 1100mA
Dropout Voltage, Vdo: 0.29V
------------------------------------------------------------
LT3012
Voltage, Input Max:80V
Voltage, Output: 1.24-60V
Current, Output Max:250mA
Voltage, Dropout:0.4V
------------------------------------------------------------
LT3013
Voltage, Input Max: 80V
Voltage, Output Max: 60V
Current, Output Max: 250mA
Voltage, Dropout: 0.4V
------------------------------------------------------------
LT3021
Voltage, Input Max: 0.9-10V
Voltage, Output: 0.2-9.85V
Current, Output Max: 0.5A
Voltage, Dropout: 0.16V
ADJ Pin Voltage: 200mV

Во, то что надо! :roll:
Никаких дополнительных деталей: для 200mW резистор 1 ом понадобится, для большего тока - и того меньше.
160mV падение напряжения - без комментариев
Цена - 8$ (если брать оптом от 10штук - 4$).
------------------------------------------------------------
LT3028
Voltage Regulator Type: Dual, LDO, Low Noise, Micropower
Voltage, Input: 1.8-20V
Voltage, Output: 1.22-20V
Current, Output Max: 0.5A
Voltage, Dropout: 0.3V
------------------------------------------------------------
LT3080
Input Voltage Primary Max: 36V
Output Voltage Max: 36V
Output Current Max: 1100mA
Dropout Voltage, Vdo: 0.3V
------------------------------------------------------------
LT3085
Voltage, Input Max: 36V
Voltage, Output Max: 36V
Current, Output Max: 500mA
Voltage, Dropout: 0.275V
Accuracy, Percentage: 1%
------------------------------------------------------------
LTC3025
Voltage, Input: 0.9-5.5V
Voltage, Output: 0.4-3.6V
Current, Output Max:0.3A
Voltage, Dropout:0.045V
Accuracy, Percentage:2%

Падение 45mV - не опечатка
------------------------------------------------------------
LTC3026
Input Voltage:
1.14-3.5V (with Boost Enabled)*
1.14-5.5V (with External 5V Boost) **
Output Voltage: 0.4-2.6V
Output Current Max: 1500mA
Dropout Voltage, Vdo: 0.1V
* хитрая система step-up преобразователя для питания микросхемы
** внешний источник 5v для питания микросхемы


На этом обзор LP* и LT* заканчиваю.
Есть ещё такая же куча стабилизаторов max*, mcp*, mic*, ncp*, ncv*, reg*, sc*, tps*...



Сильно устав, отфильтровал остальные по току 0.5A
Вот что получилось:

MCP1825-ADJ
Voltage, Input Max: 2.1-6V
Voltage, Output: 0.8-5V
Current, Output Max: 0.5A
Voltage, Dropout: 210mV
Accuracy, Percentage: 0.5%
Adjust Pin Reference Voltage: 0.41V
3.6$

MIC5209YM
Voltage, Input Max: 20V
Voltage, Output Max: 5V
Current, Output Max: 0.5A
Voltage, Dropout: 500mV
Accuracy, Percentage: 1%
2.8$

MIC5219YM5
Voltage, Input Max: 20V
Voltage, Output Max: 5V
Current, Output Max: 0.5A
Voltage, Dropout: 0.35V
Accuracy, Percentage: 2%
2$

REG103GA-AG4
Voltage, Input Max: 15V
Voltage, Output Max: 5.5V
Current, Output Max: 0.5A
Voltage, Dropout: 0.115V
Accuracy, Percentage: 0.5%
Reference Voltage: 1.295V
5$

TPS7101QDG4
Voltage, Input Max: 11V
Voltage, Output Max: 9.75V
Current, Output Max: 0.5A
Voltage, Dropout: 0.032V
Accuracy, Percentage: 2%
Reference Voltage: 1.178V
4$

TPS7301QD
Voltage Regulator Type: LDO
Voltage, Input Max: 10V
Voltage, Output Max: 9.75V
Current, Output Max: 0.5A
Voltage, Dropout: 0.146V
Accuracy, Percentage: 2%
Outputs, No. of: 1
Reference Voltage: 1.182V
4$

TPS77501D
Voltage, Input Max: 10V
Voltage, Output Max: 5.5V
Current, Output Max: 0.5A
Voltage, Dropout: 0.169V
Accuracy, Percentage: 2%
Reference Voltage: 1.183V
3.6$

TPS77601
Voltage, Input Max: 10V
Voltage, Output Max: 5.5V
Current, Output Max: 0.5A
Voltage, Dropout: 0.169V
Accuracy, Percentage: 2%
2.4$

TPS79501DCQG4
Voltage, Input Max: 5.5V
Voltage, Output Max: 5.5V
Current, Output Max: 0.5A
Voltage, Dropout: 0.105V
Accuracy, Percentage: 3%
Reference Voltage: 1.2246V
2.8$



suslox Вобще-то я листал прайс-лист магазина, до которого я могу доехать минут за 20
Цены я местами указывал, не такой уж и ппц. Самая дорогая - LT1963, предложенная до меня
