Драйвер на ОУ

Тема в разделе 'Проверенные драйвера', создана пользователем suslox, 8 ноя 2008.

  1. ПИРОТЕХНИК

    ПИРОТЕХНИК Новичок

    Сообщения:
    61
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    ижевск
    спасибо :) про 2621

  2. KoSS_89

    KoSS_89 Пользователь

    Сообщения:
    157
    Симпатии:
    9
    Баллы:
    18
    Адрес:
    Украина. Луганская обл. г Стаханов

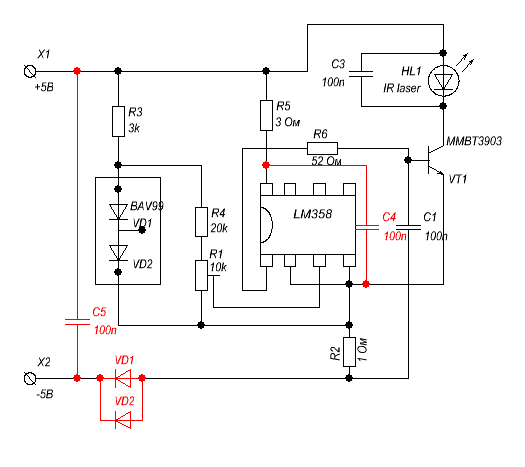

    Вот заимел Китайскую зелень на 50мвт, в первый-же день окислились контакты у микро кнопки (при нажатии лазер начинает хоотично гореть, то тусклее, то ярче) Вобщем разобрал. Срисовал схему с печатки, почти как на первой странице. Всёже думаю лишней небудет, выкладываю 100% рабочий и давольно стабильный вариант драйвера. На схеме красным выделены дополнения которые желательно внести (на печатке лазера только диоды, вместо кнопки)


    Вложения:

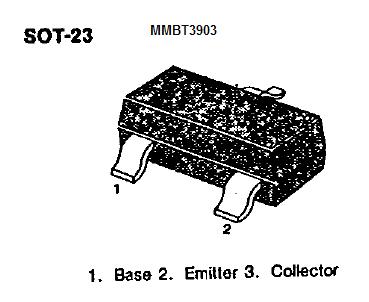

    • MMBT3903.JPG
      Размер файла:
      18,8 КБ
      Просмотров:
      2.019

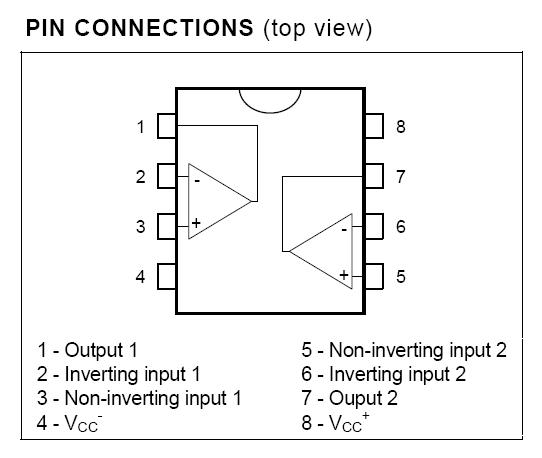

    • lm358.JPG
      Размер файла:
      30,1 КБ
      Просмотров:
      6.742
    • BAV99.JPG

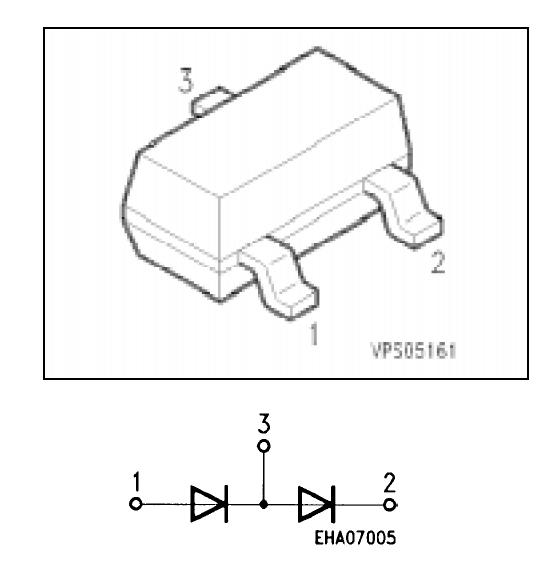

      Размер файла:
      23,2 КБ
      Просмотров:
      1.819
    • Драйвер для ЛДС.GIF
      Драйвер для ЛДС.GIF
      Размер файла:
      9,7 КБ
      Просмотров:
      5.549
  3. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    мало того,что 100% 1 в 1 выложено выше, так еще и твоя схема не будет работать :!: диоды красного цвета на схеме закрыты, тк на их аноды приходит минус

  4. KoSS_89

    KoSS_89 Пользователь

    Сообщения:
    157
    Симпатии:
    9
    Баллы:
    18
    Адрес:
    Украина. Луганская обл. г Стаханов
    Рисовал сооным, перезалил.

  5. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    да теперь норм...
    но заметь: в указках питание не 5В ;)

    аааааааааааааааааааа.....что за милипиздрический транзистор в качестве силового?????ты что 20ма собираешься качать через лд???

  6. KoSS_89

    KoSS_89 Пользователь

    Сообщения:
    157
    Симпатии:
    9
    Баллы:
    18
    Адрес:
    Украина. Луганская обл. г Стаханов
    Вот тут извините. Причём здесь размеры? я незамерял ток через ЛД, но обший ток потребления лазера при 5 Вольтах я выставил 300 мА! Транзистор при этом слегка тёплый. Почему именно пять вольт? Можно и три! Только диоды, выделенные красным придётся убрать и подстроечник чуть покрутить. Я просто питаю лазер от пяти вольт... Детали я не придумывал, они стоят на плате драйвера. Может даташиты не те нашол, на силовом транзисторе маркировка "Y1" а на диодовой сборочке "A7S"

  7. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    к диодам претензий нет :) есть только к транзистору: по моему справочнику Y1 - это вообще не транзистор :oops:

  8. Delfin

    Delfin Новичок

    Сообщения:
    14
    Симпатии:
    0
    Баллы:
    0
    ребята подскажите если вместо 358 поставить 393 какие доработки нужно внести?

  9. INFERION

    INFERION Пользователь

    Сообщения:
    1.870
    Симпатии:
    10
    Баллы:
    38
    Пол:
    Мужской
    Адрес:
    Украина, г. Полтава
    Компаратор вместо ОУ? Не думаю что это удачная идея...

  10. Delfin

    Delfin Новичок

    Сообщения:
    14
    Симпатии:
    0
    Баллы:
    0
    ну подскажите как на компараторе можно собрать просто нет возможности найти другие микросхемы(((

  11. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    там где ты сейчас находишься нет ни радиомагазинов, ни рынков, ни барахолок?
    и где ты собираешься брать ион и транзистор?раз нет возможности ничего достать

    инферион прав, лучше достать любой оу :!:

  12. Delfin

    Delfin Новичок

    Сообщения:
    14
    Симпатии:
    0
    Баллы:
    0
    да хлама всякого полно,только микросхем достать пока нет возможности,как говорится легких путей не ищем

  13. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    вот..в хламе всегда есть оу!!!лм358 и его аналоги от других фирм например, лм324 и тд...
    да может в хламе есть и лм317!!!!
    пролазий все и напиши что из микрух есть

  14. Delfin

    Delfin Новичок

    Сообщения:
    14
    Симпатии:
    0
    Баллы:
    0
    есть 74vhc14, mc34063, an6650, 7805 и еще надо порыскать может еще что есть,стационарный собирать не очень охото,есть убитая лазерная мышь вернее рабочая но нафиг не нужна

  15. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    пока оу не видно..рыскай дальше

  16. Delfin

    Delfin Новичок

    Сообщения:
    14
    Симпатии:
    0
    Баллы:
    0
    я в курсе что не видо,просто из микросхем все что нашел,больше пока ни на что не наткнулся если бы нашел оу то проблем бы не было,кстати mc34063 используюется в преобразователе то есть зарядка телефона через юсб думаю можно что то с нее придумать?вообще в каких приборах они эти оу встречаются?

  17. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    :confused: :confused: :confused: :confused: ВЕЗДЕ!!!!это самый универсальный аналоговый узел из всех созданных!!!

  18. Delfin

    Delfin Новичок

    Сообщения:
    14
    Симпатии:
    0
    Баллы:
    0
    откапал tda3619 но по моему тоже не то что нужно

  19. suslox

    suslox Пушистикс Staff Member

    Сообщения:
    10.207
    Симпатии:
    2.704
    Баллы:
    113
    Пол:
    Мужской
    Адрес:
    Москва
    радиомагазины, рынки, барахолки есть у тебя там?

  20. Delfin

    Delfin Новичок

    Сообщения:
    14
    Симпатии:
    0
    Баллы:
    0
    была бы возможность честно говоря не спрашивал бы((((
