Драйвер на ОУ

Тема в разделе 'Проверенные драйвера', создана пользователем suslox, 8 ноя 2008.

Страница 4 из 18
  1. Artemka

    Artemka Администратор Staff Member

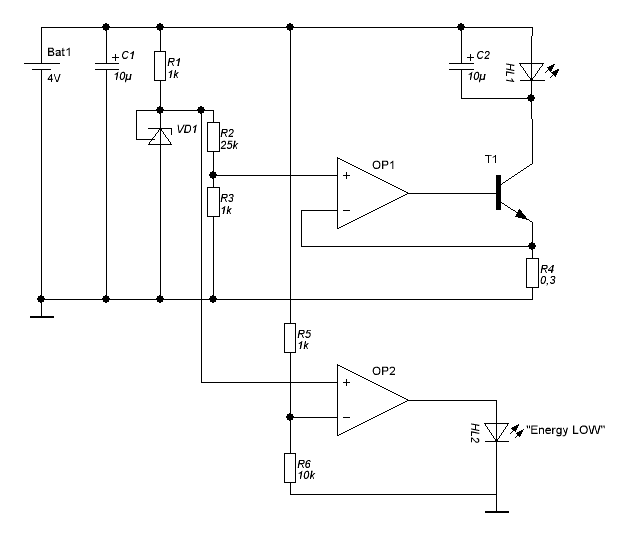

    Вот. расчетный ток примерно 300мА.
    Управляемый стабилитрон-TL431.


    Вложения:

    • ОУ.GIF
      Размер файла:
      7,1 КБ
      Просмотров:
      2.158
    Artemka, 29 мар 2009
    #61
  2. suslox

    suslox Пушистикс Staff Member

    ты молодец...а я типа сосу? :cry: :cry: :cry: :cry: :cry: :cry:

    зы: светодиод нельзя без резистора подключать к выходу оу и транзистор тоже!

    suslox, 29 мар 2009
    #62
  3. Artemka

    Artemka Администратор Staff Member

    Ой, точно, на светодиод забыл резюк. там надо что-то типа 100 Ом
    На транзюк резистор не нужен, ток регулируется ОУ и сильно большой не будет.
    Что за дет сад? Все молодцы.

    Artemka, 29 мар 2009
    #63
  4. luxor

    luxor Модератор Staff Member

    блин она чёт не пашет :(
    сосу я а не суслокс потому что моя криворукость опять побеждает

    luxor, 30 мар 2009
    #64
  5. suslox

    suslox Пушистикс Staff Member

    я вчера прогнал схему в оркаде...и теперь согласен с артемкой - при опорном напряжении 100мв ток не плавает, а при 2,5В плавает....по данным оркада лм358 норм работает при 3-4В

    suslox, 30 мар 2009
    #65
  6. luxor

    luxor Модератор Staff Member

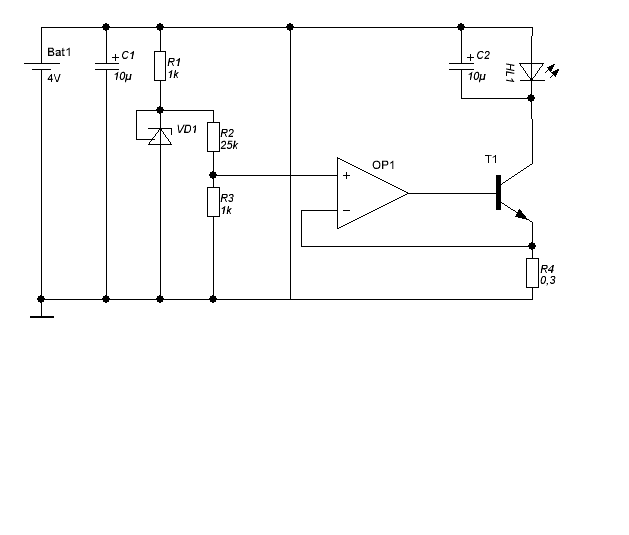

    Люди в таком варианте можно юзать


    Вложения:

    • %D0%9E%D0%A3.GIF
      Размер файла:
      6,1 КБ
      Просмотров:
      1.578
    luxor, 30 мар 2009
    #66
  7. Artemka

    Artemka Администратор Staff Member

    Можно. ищи ошибки.

    Artemka, 30 мар 2009
    #67
  8. Koner

    Koner Пользователь

    Милейший драйвер....если-бы он работал от 3-х Вольт, то точно его бы сделал....

    У кого нет ТЛ 431 можно поставить простой стабилитрон на 2....3 вольта, а на крайний случай и вообще красный светодиод в прямом включении, но придется пересчитать опорный делитель...
    Для любителей порегулировать ток.... можно резистор 1кОм заменить подстроечным.
    Транзистор желательно брать с малым напряжением насыщения коллектор-эмиттер
    :) :good:

    Koner, 30 мар 2009
    #68
  9. Artemka

    Artemka Администратор Staff Member

    Со всем согласен, только:
    Скорее с большим КУ тут нужен.. хотя оба параметра не помешают))
    ЗЫ: ты одну линию с картинки не удалил, надеюсь в схеме питание не перемкнул этой линией? :D

    Artemka, 30 мар 2009
    #69
  10. luxor

    luxor Модератор Staff Member

    не перемкнул эт точно

    luxor, 30 мар 2009
    #70
  11. suslox

    suslox Пушистикс Staff Member

    я бы не советовал ставить стабилитрон,тк у него плохая стабильность напряжения и большой разброс параметров...
    насчет 3В питания....я мечтаю об сверхнизковольтном оу с рабочим напряжением от 0,9В...называется NCS2002 и NCV2002...но их нигде в продаже у нас я не вижу вообще :cry:

    suslox, 30 мар 2009
    #71
  12. Koner

    Koner Пользователь

    А ты что думаешь...в ТЛ431 внутри , что-то другое стоит ???
    Стабильность напряжения почти одинаковая, единственно что сам номинал напряжения у ТЛ более точный - удобнее для расчетов, а если делать подстройку тока - так вообще пофиг...
    И вообще это для тех у кого нет ТЛ 431 , а драйвер нужен... :)

    Koner, 31 мар 2009
    #72
  13. Koner

    Koner Пользователь

    При выходном токе ОУ =10 мА .... КУ достаточно = 50 , а это дают практически все транзисторы.....
    А маленькое U насыщения надо , чтоб эта схема работала от Li - аккумулятора 3.6 В, а не только от 4 В
    Минимальное напряжение нормальной работы схемы= Uлазера + Uнас. + Uизм.
    При Uнас.=0.1В..........~3+0.1+0.1 = 3.2 В
    При Uнас.=0.5В..........~3+0.5+0.1 = 3.6 В ( почти впритык.... :( )

    Koner, 31 мар 2009
    #73
  14. Artemka

    Artemka Администратор Staff Member

    Понятно, спасибо.. у меня просто в двухваттнике этот драйвер стоит, там КУ важнее))

    Artemka, 31 мар 2009
    #74
  15. suslox

    suslox Пушистикс Staff Member

    внутри тл431 как минимум пару десятков транзисторов...у нее точно по даташиту около 1-2%

    suslox, 31 мар 2009
    #75
  16. suslox

    suslox Пушистикс Staff Member

    :) вернулся я к старому временно :)

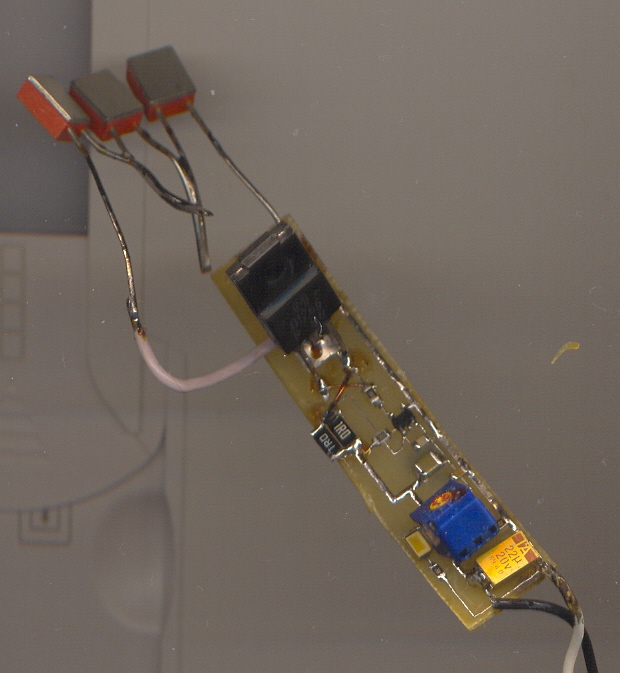

    недавно собрал драйвер на оу по стандартной схеме, но с регулировкой тока через нагрузку подстроечником...ион тл431, оу лмв321м5, регулирующий транзистор взят мощный типа 2sd1266 в то-220, токоизмерительный резистор 0.5 ом....
    в нагрузку включил 3 последовательно соединенных диода типа кд212а :) чтобы было более приближено к лд...

    результат исследования: при 3.6В питания гарантированно выжимаю 0.7А (больше не выкручивал,тк транзюк и диоды без радиатора и бп - отстой самопальный)...но до 0.9-1А выжмет 100%...при большм токе на диодах падает 2.2В ;)

    фото стабилизатора (макет) ниже...


    Вложения:

    suslox, 23 дек 2009
    #76
  17. suslox

    suslox Пушистикс Staff Member

    хоть бы слово сказали....инферион, ты же сам говорил,чтобы я делом занимался ;) разве плохо все так?

    применение диодов в качестве нагрузки имеет смысл?насколько это приближено к реальному лд?

    suslox, 23 дек 2009
    #77
  18. svic

    svic Пользователь

    Это СТ или СН? В таких случаях проверяют стабильность того, что застабилизировано при разных значениях нагрузки и входного U. Диоды, как нагрузка, сойдут, но у них характеристика гораздо круче, погрешность результата гарантирована. Светодиоды несколько ближе к ЛД. Дорожки на плате желательно делать пошире- после второй/третьей перепайки могут отклеиться.

    svic, 24 дек 2009
    #78
  19. suslox

    suslox Пушистикс Staff Member

    это стабилизатор тока....
    насчет дорожек - пока что пофиг - это макет для тестов и отладки...
    со стабильностю все норм: при снижении от 5 до 3.3В держит хорошо....на работе протестирую еще раз и выложу цифры :)

    представляешь сколько надо светодиодов для 1А? :lol:

    suslox, 24 дек 2009
    #79
  20. svic

    svic Пользователь

    Замечательно! Именно так и поступают все нормальные самодельщики, не говоря о профи. А диод можно один - от уличных панелей. Стоит он не дорого, а держит-амперы ( хотя сжечь тоже запросто ).

    svic, 24 дек 2009
    #80
