Драйвер на ОУ

Так.
Во-первых, если хочешь от лития питать, конфеты выкинь, только биполярники.
Во-вторых, делитель от тл431 на сколько выставил? Вот на сколько выставил, на столько у тебя меньше диоду напряжения достанется. ну и токоизмерительный резистор естественно другой надо. короче делителем выстави 100мВ, тогда на измерительном резисторе в 1Ом ток будет 100мА. А сейчас в таком состоянии в каком у тебя этот драйвер, его только от 6 и более вольт запитать можно.



какой из них выставить на 100мв укажи плиз на схеме фото ниже (вобщем лучше второй пункт получше обьясни плиз а тоя в этом не соображаю особо :%) )
на материнке или на платах от дисководов могут быть подходящие биполярники
кстати схема разряда на втором оу работает безотказно



я как раз там и беру норм биполярники например 2sd1802, 2sd1758 и тд

артемка, объясни наконец - почему опорное напряжение надо так уменьшать???я говорил с тремя разработчиками приборов с опытом работы в много лет и все они сказали, что это бред и стабилизация в такой схеме не зависит от опорного напряжения!

люксор, спасибо за добрые слова в адрес схемы контроля я ее в оркаде конструировал и настраивал



плять, не эта схема!! я же указал где брать схему... тут опорное напряжение вообще 2.5В.. минималка будет вольт 7!
Сань, ты в курсе что это опорное напряжение должно будет усаживаться на измерительном резисторе, чтобы все работало?
А минимальное напряжение=Uлд + U на изм. резисторе + падение на транзисторе.

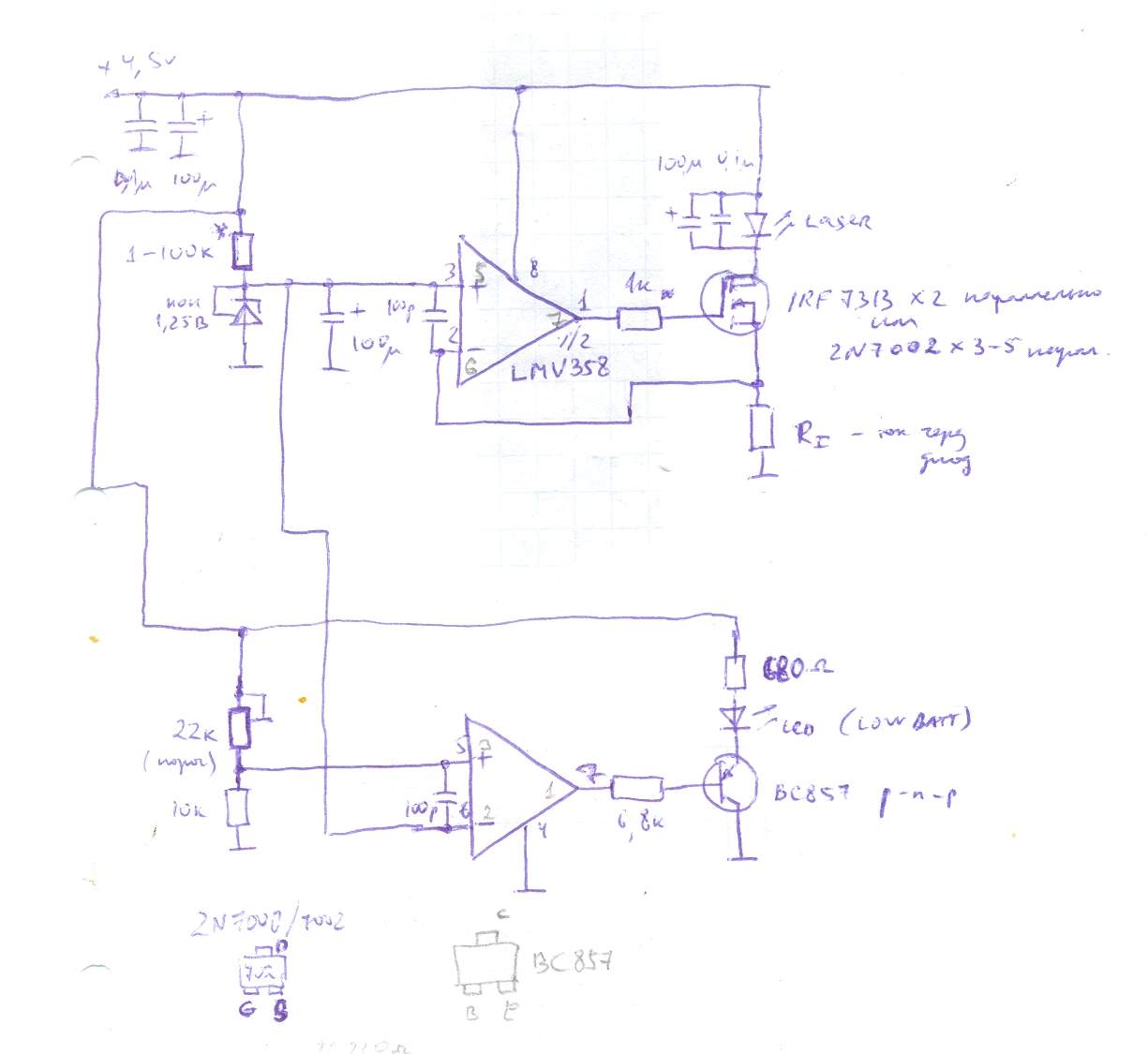

ну схемка из суслоксовского агрегата похожая только тут феты стоят и контроль батареи на втором оу тем более ты сам сказал что поставил туда лм 358

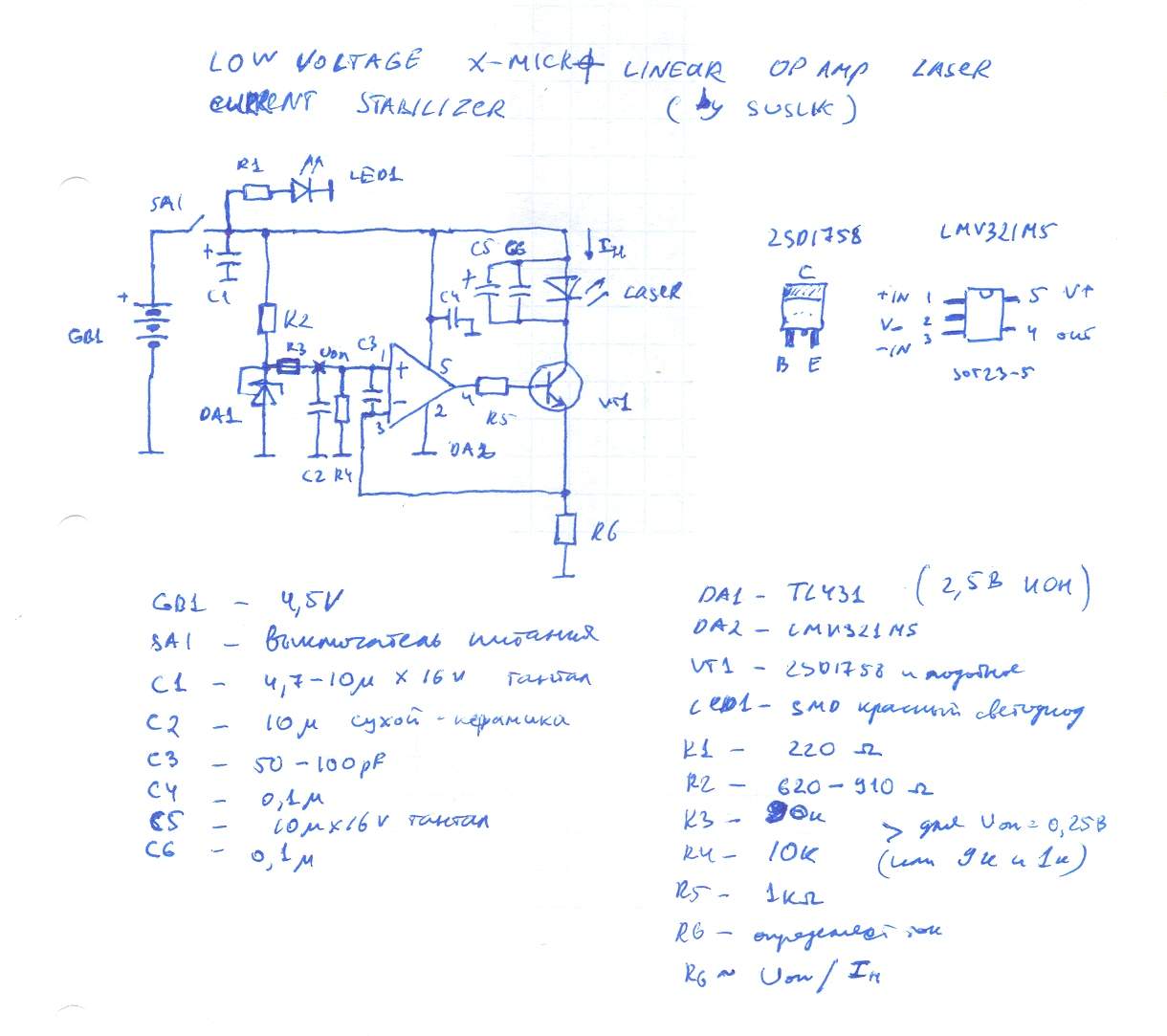

Вот эта она! Тут есть делитель, в нем вся фишка! лм358 сюда тоже можно.



делитель это те самые R3 и R2 ? кстати ты эту схему прям так юзал или изменял
А теперь главный вопрос как делителем выставить 0.1 в (100мв) точнее на каком резюке напряжение мерить ?



меряй напряжение на + входе оу

артемка, у меня от 4,5В на ик лазере без проблем развивается 200ма...что скажешь?



Ну нормально, но это предел стабилизации! чуть-чуть вниз и все, срыв стабилизации.
Чтоб 100мВ выставить надо чтоб резисторы относились друг к другу как 1:25 например 1кОм и 25кОм.



вобщем 1:25 нихрена нипамагает вобщем нифига путного пока не вышло кроме датчика разряда и вообще чёт разочаровался я в ней
З.Ы. сдают нервы чуть не расх..ярил её об стену завтра ещё мудохаться буду



Если дотерпишь до завтрашнего вечера (часов в 10), нарисую тебе схему с четкими номиналами. напиши только параметры необходимые.



параметры чего ? а так напишу



Условия задачи. вход-выход.



вход литий от мобилы то есть заряженный 4.2в разряженный 3.5-3.6
выход на лд 18Х требуется 250-270ма
надеюсь транзистор 2sd1802 пойдёт



а у меня схема вроде работает...возможно дело в том,что лм358 при 4В уже нестабильно работает...транзистор такой подойдет



Я не знаю сможет этот драйвет от лития работать или нет. лм 358 на отлично работает от 3В.
Нарисую вечером.



Чёт у меня мозг кипит ты про какой драйвер? ты же вроде говориш работает



работает, ИК тянет! а ты красный захотел!



ну лан пофиг всёравно выкладывай



вот в том то все и делю, люксор,что ик он норм тянет, тк у ик малое падение напряжения
