  1. chem_kot

    chem_kot Модератор Staff Member

    chem_kot, 3 май 2012
    #281
  2. suslox

    suslox Пушистикс Staff Member

    работа над показанным выше стабок тока на оу с зарядкой продолжается во всю.
    по ряду причин решено было полностью переделать схему и соответственно печатку.
    теперь применен сдвоенный низковольтный оу, на одной половинке которого собран стаб тока, а на второй - контроль разряда аккума; зарядка выполнена на MCP73831 ( http://lasers.org.ru/forum/threads/зарядное-устройство-на-mcp73831.3390/ ), опорник TL431, регулирующий транзистор BC868 в SOT-89.

    вот что вышло:
    [​IMG]

    suslox, 15 июн 2012
    #282
    Vanek нравится это.
  3. Sky)

    Sky) Поделил на ноль

    Суслик, юзай дропбокс, мать твою. Картинка не открывается.

    Sky), 15 июн 2012
    #283
  4. suslox

    suslox Пушистикс Staff Member

    я не знаю,что это такое и кроме тебя на мои вложения пока больше никто не жаловался

    suslox, 15 июн 2012
    #284
  5. Sky)

    Sky) Поделил на ноль

    Открылось. Что это за жуть справа-вверху напаяна? ))

    Sky), 15 июн 2012
    #285
  6. suslox

    suslox Пушистикс Staff Member

    там транзистор в SOT-89 напаян на большую площадку для дополнительного небольшого охлаждения

    suslox, 15 июн 2012
    #286
  7. Sky)

    Sky) Поделил на ноль

    Sky), 15 июн 2012
    #287
  8. suslox

    suslox Пушистикс Staff Member

    ааа...там нагрузка - 3 паралелльно соединенных ИК светодиода в 5мм корпусе

    suslox, 15 июн 2012
    #288
  9. death ray

    death ray Пользователь

    Кто подскажет сколько тока хавает драйвер на лм358, хочу прокинуть время непрерывной работы sdlaser303 50мВт от 18650 на 3000mAh.Его вообще можно долго гонять? вроде ж модуль во втулке впресован в алюмииевый корпус.

    death ray, 28 авг 2012
    #289
  10. suslox

    suslox Пушистикс Staff Member

    потребляемый стабилизатором тока от источника питания при подключенной нагрузке складывается из заданного стабилизируемого тока и собственного тока потребления микросхем стабилизатора. ответить четко на ваш вопрос невозможно, т.к. производитель может задавать стабилизируемый ток, уместный для данного лд в данной схеме.

    лучший способ узнать, какой ток задан у вас - это запитать указку через амперметр

    suslox, 28 авг 2012
    #290
  11. rextor

    rextor Новичок

    Возможно ли использовать драйвер ЛД на ОУ в импульсном режиме? Частота 1 Гц, длительность импульса 5 мс. Нагрузкой будут 2 ЛД на 940 нм , включенных последовательно (<2В, <12А).

    Набросал схемку в Протеусе, вроде работает. 12 А выдает. R5 - симулятор диодов.
    Теперь надо разобраться с тепловой стабилизацией. Рабочая температура -30°С....+70°С.

    [​IMG]

    rextor, 14 ноя 2012
    #291
  12. suslox

    suslox Пушистикс Staff Member

    а куда именно в этой схеме вы будете модулирующие импульсы подавать?

    suslox, 14 ноя 2012
    #292
  13. rextor

    rextor Новичок

    Можно в цепь питания поставить полевик, например. ТЛ072 хватит питания 3х АА батареек?

    rextor, 14 ноя 2012
    #293
  14. Rotgar

    Rotgar Пользователь

    Извратная схема то малость. Так в импульсном режиме только линейник и подойдёт, а частота ограничена рабочей частотой ОУ. Я использую другую схему для TTL модуляции. Слишком простая схема для таких задач, и кто ж диод резистором симулирует. Надо "стабилитронную" нагрузку с крутой ВАХ.
    Тут надо комбинированный вариант для такого тока импульсник питает линейник и перепад напруги должен быть минимален иначе КПД искать не придётся.

    Rotgar, 14 ноя 2012
    #294
  15. suslox

    suslox Пушистикс Staff Member

    нет это очень плохой вариант.
    советую вам полазить по разделу о проекторах и найти несколько проверенных схем питания лд с импульсной модуляцией

    suslox, 14 ноя 2012
    #295
  16. rextor

    rextor Новичок

    Ок, займусь этим.

    rextor, 15 ноя 2012
    #296
  17. td0055

    td0055 Новичок

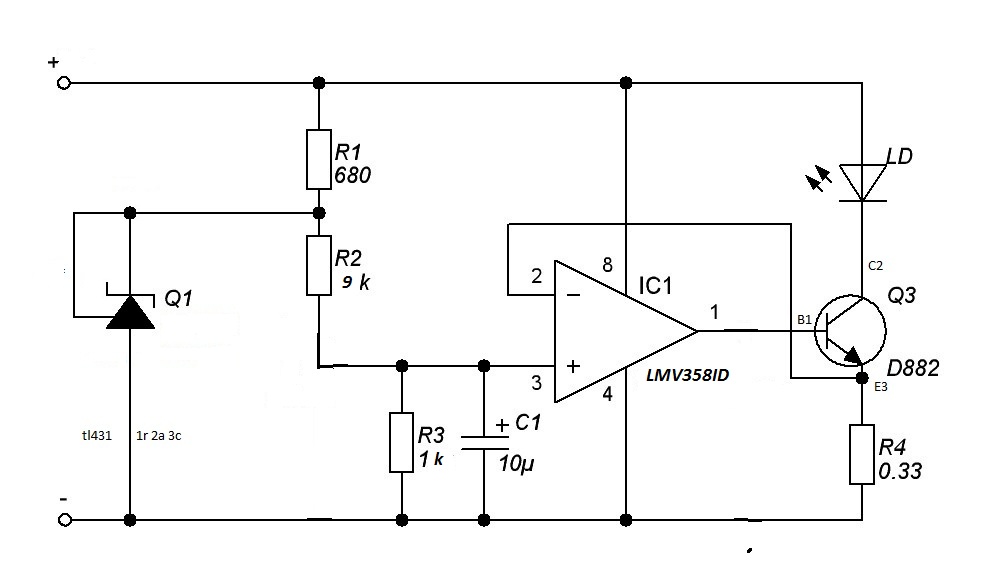

    Собрал по вот такой схеме.Не хочет работать от питания меньше 5В и не регулируется ток менял сопротивление R4 от 0,1-1Ом ток стабильно 0,44А.
    Подскажите где копать, хотелось запитать от лития(3-4В) и ток 0,2-0,3А.

    td0055, 18 фев 2013
    #297
  18. Rotgar

    Rotgar Пользователь

    Схема ппц конечно, какой ОУ? ИОН ставь на 1.25В. ОУ должен быть от 2.7В работать. AD8605 юзни и будет те счастье, и резюк на базу транзюка надо подбирать что бы не было слишком большой крутизны, кондёра по питанию нет от своего шума ОУ заглючит, RC фильтр на ОУ ставь! Кондёр параллельно ИОН надо ставить.
    Для 300мА импульсник надо.

    Rotgar, 18 фев 2013
    #298
  19. suslox

    suslox Пушистикс Staff Member

    в данной теме есть несколько проверенных полностью рабочих схем. их можно для начала повторить и все будет отлично.

    ой ну ладно, хорош везде одно и тоже писать...
    хочет человек собрать схему на оу - пусть!
    лично я на 2.5А делал регулируемый стаб тока на оу для стационарных лазеров - и нормально!

    suslox, 19 фев 2013
    #299
  20. Rotgar

    Rotgar Пользователь

    Надо просто заюзывать совершенные технологии. Линейник только для модулирования, просто тот кто не понимает в этом еще ему пофиг что собрать но когда поймёт спасибо скажет.

    Rotgar, 19 фев 2013
    #300
