Драйвер из телефона

Нет они уже закончились.



классическое повышающее включение (выделено красным) и реализация в телефоне.

разводка 28х14мм (boost)
Напряжение задается отношением R1 к R2. собственно все.=)

З.ы.: подправил сабжевую схему, убрав лишние детали.
З.з.ы.: Выходные кондеры в таком количестве необязательны для питания лазера. хватает одного.



ты уже собирал? как всё стабилизация макс. ток и т.д.?



у меня на нем велофара собрана. стабилизация прекрасная, максимальный ток - честно говоря - хрен его знает. когда запускал на нерабочем телефоне с нагрузкой в 1.2А - все работало прекрасно, перегрева не наблюдалось.

Тестил:
Нагрузка - 18 китайских светодиодов в параллель. Что-то около 360мА.
На 3.0В потребляет ~400мА, отключается при 1.4В при потреблении в ~600 мА.
(как считать КПД преобразователей со стабилизацией - честно говоря не знаю, кому не лень - устройте ликбез)

Собственно есть идея собрать миниатюрный понижающий со встроенной Li-Ion зарядкой на LTADY из С100/X100/C110,
на выходе получим готовый модуль под ЛД =)



Ребят ну листаните вы страничку назад в этой теме, там всё обьяснено , если что не понятно , спрашивайте. Ток после 600 ма плывёт при 3.00вольт . Если на всю катушку 5.00вольт плывёт300-340ма. Всё- больше не вытянете.



сори, тему просто давно не смотрел и только последнее сообщение глянул



Вот что меня насторожило, так это то, что столь разные показатели при обрезанной и необрезанной плате. Думаю не стоит забывать, что плата телефона многослойная, проводников под поверхностью тьма-тьмущая, и закоротить/отслоить что-либо в процессе обрезки как нефиг. Так-же схема включения в телефоне слегка отличается от классической, хотя-бы нагрузкой и максимальным током. Покопаюсь, посмотрим что из этого выйдет. Просто неплохой такой драйвер, легко добываем и достаточно стабилен. хоронить непроверив не хочется.



Просто всё надо делать аккуратно, и после обрезки , поскольку на плату летит мех. пыль я промывал в бензине "Калош " . И обтачивал на вулканите.



ну у меня-то все вообще собрано на отдельной платке.) собственно тут можно платку и посмотреть. надо будет погонять ее на разной напруге и разных нагрузках.



Посмотрел, всё тож на тож, только два тантала выбросил. Не ,я у же на это не способен,не вижу уже так как раньше.



НекротОпить, так некротОпить: =) Дерну -к я еще разик этот топ, авось кому пригодится.
Так и не дошли руки поиздеваться над повышающим включением. Зато накидал разводку на понижающее(24х24мм). Кому не лень - просмотрите на предмет грубых архитектурных ошибок.



Здравствуйте вот решил поделится своими изысканиеми что можно использовать из мёртвых телефонов, пациент мёртвый N70 в файле схемы телефона и драйтера. Жду ваших коментариев.[attachment=0:2yys240f]n70.rar[/attachment:2yys240f]

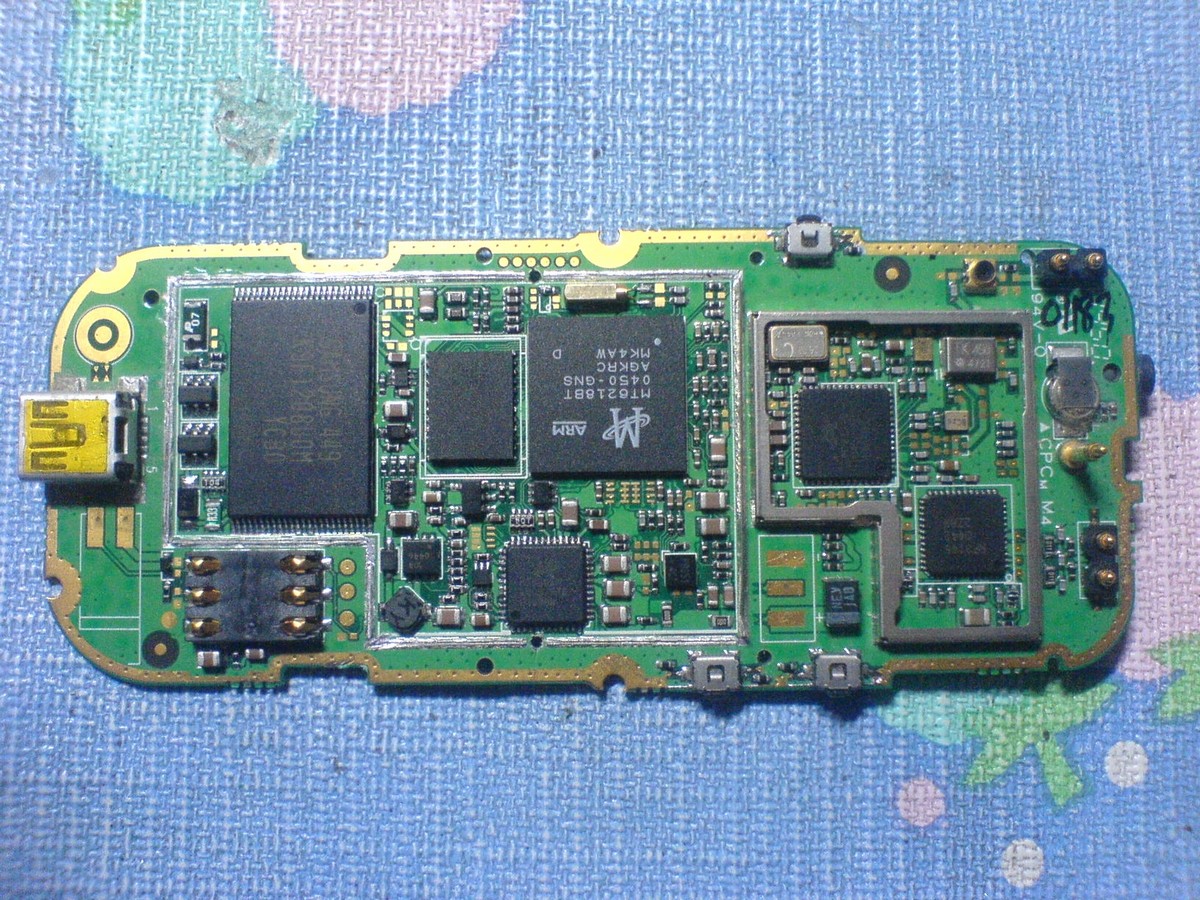

Есть вот такая платка.
Выйдет из неё чего? Мне кажется нет, что скажете?



Много мобил с усб коннеткором внизу? Если есть желание - можно погадать



на фото lg g1800
