Драйвер из телефона

Донор NEC 5170A вроде 18х. DC/DC конвертор TEA1210 от nokia 3210. ток ЛД 280мА.
Питание две батареи AAA .Стабильно работает при напряжении 1.8v-3.3v



Re: С использованием драйвера от мобильного телефона

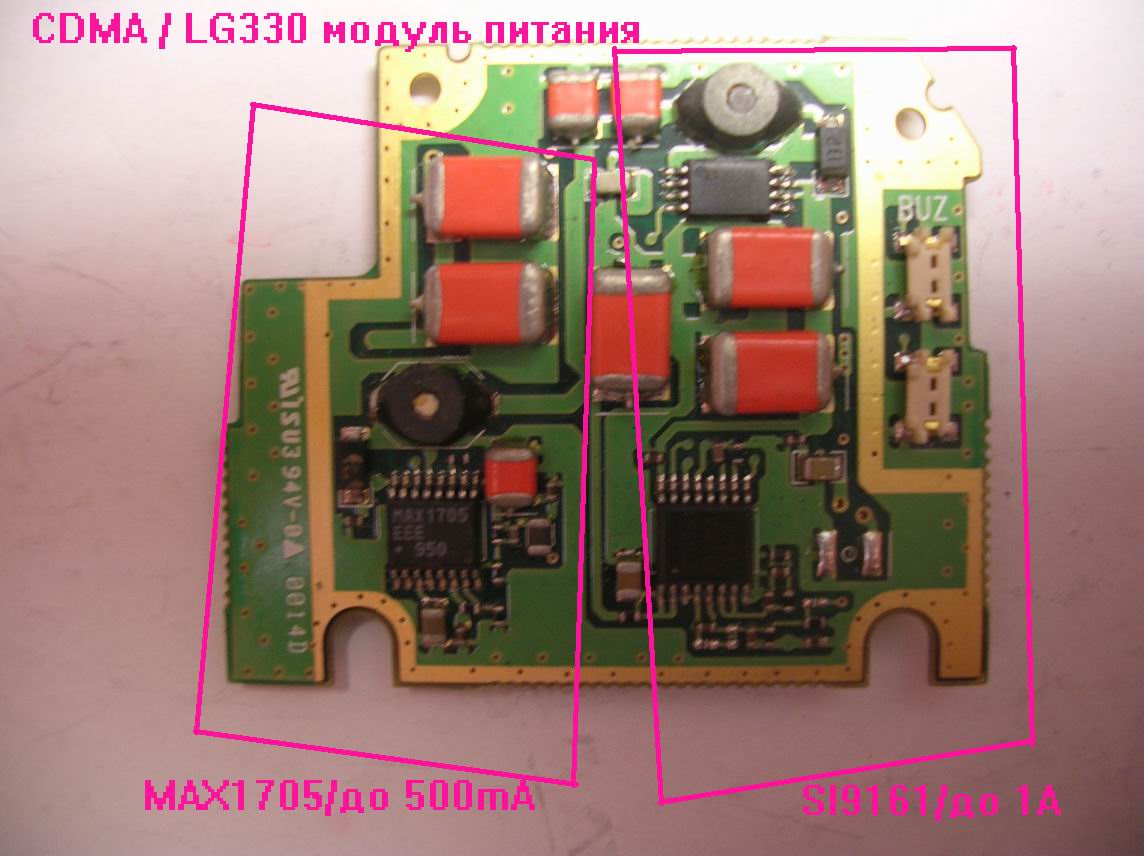

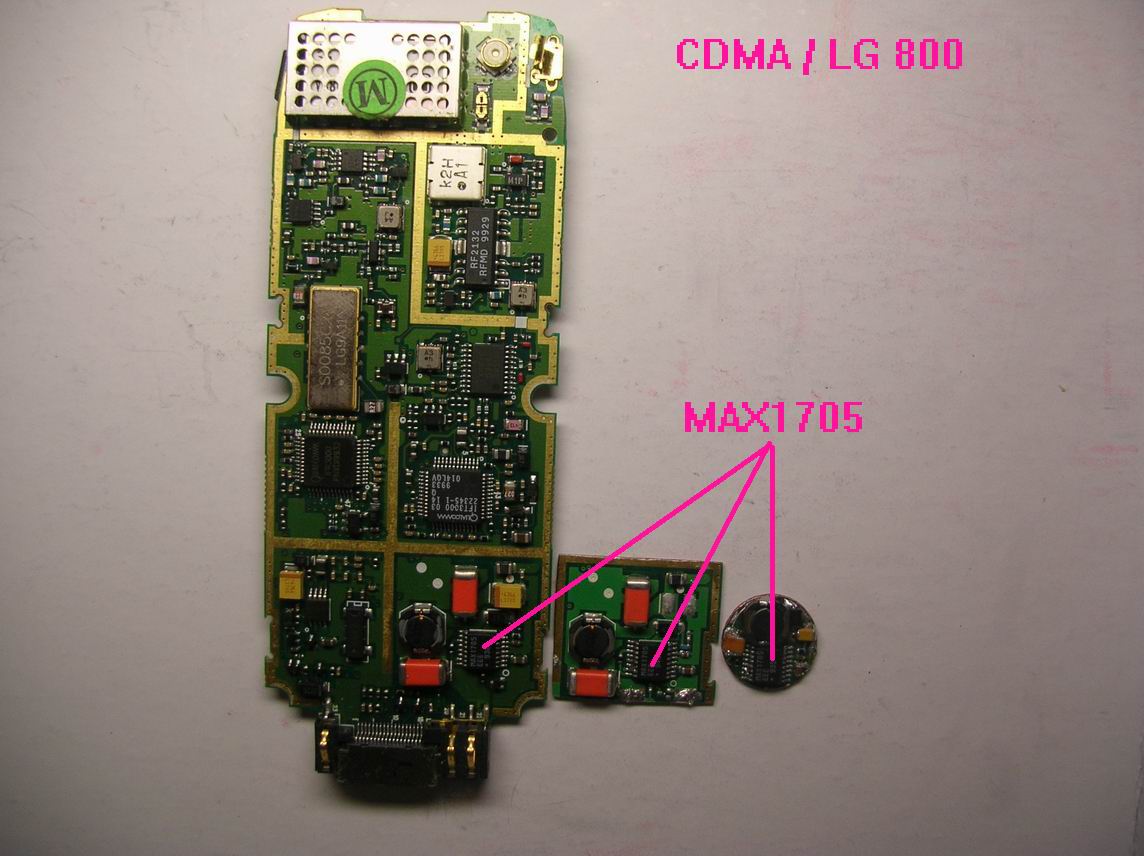

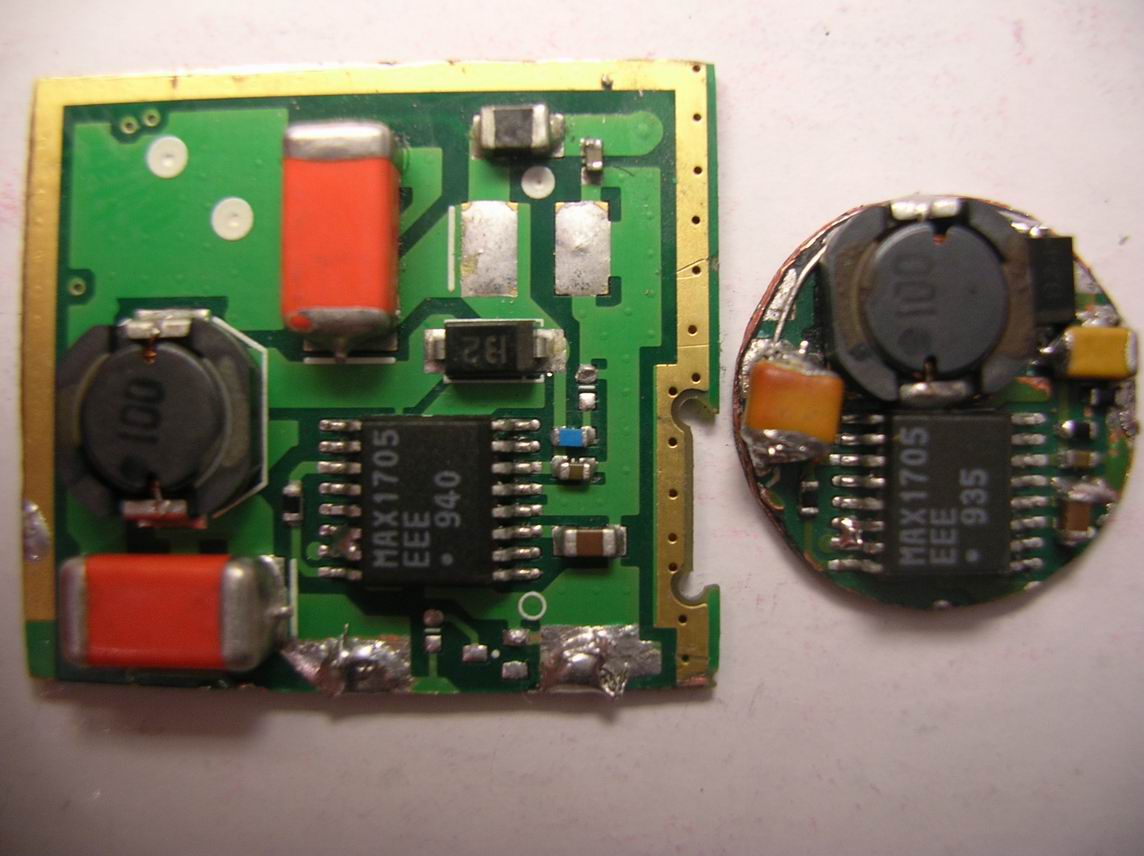

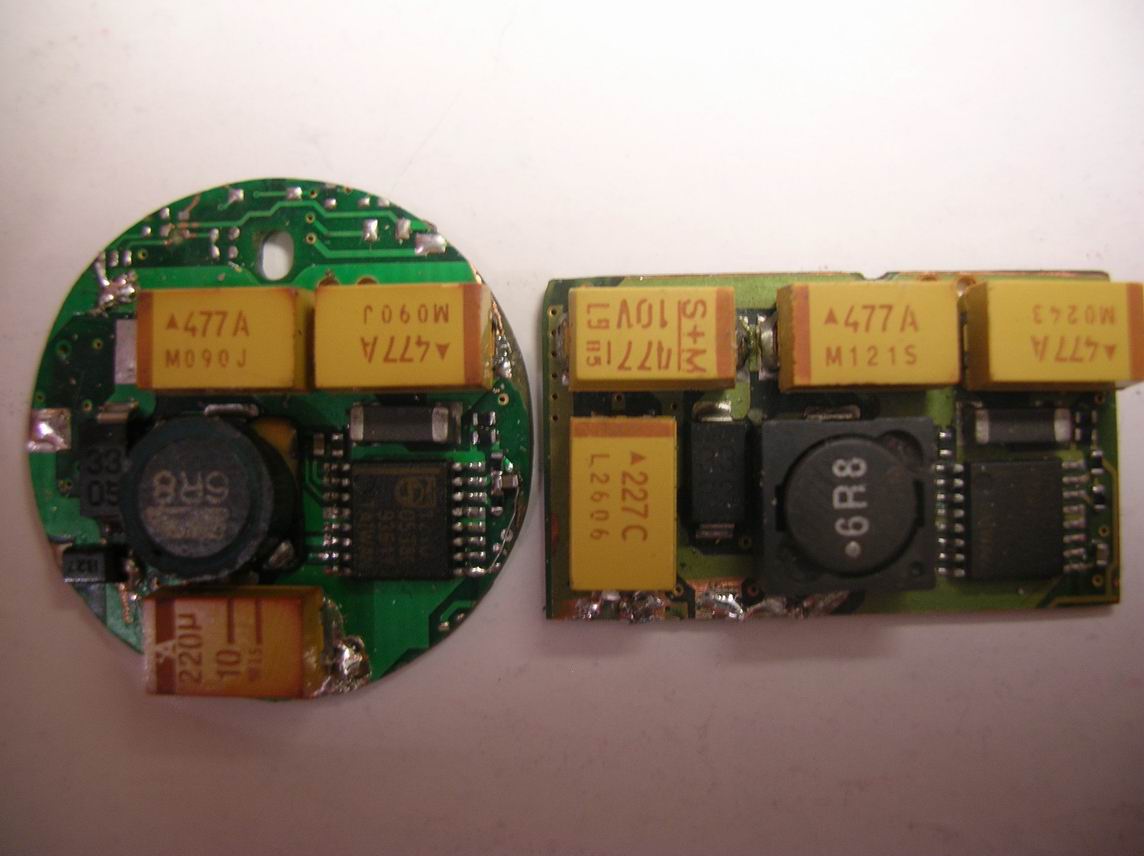

Из телефонов CDMA LG330/LG800



Re: С использованием драйвера от мобильного телефона

Использовать микросхемы которые идут для питания подсветки дисплея проблематично, так как ток максимум 100mA . Например LTYN используеться для подсветки в SAMSUNG X100/C100/E700/S200/S300 и других



Re: С использованием драйвера от мобильного телефона

Ниче нельзя взять, там стоит в подсветке LCD микросхема LTYN на нее PDF выше



Re: С использованием драйвера от мобильного телефона

на новых аппаратах мало что можно использовать, все сильно интегрировано, можно взять че есть пойти в контору по ремонту мобил и поменять на то что надо .Лучше конечно использовать микрухи специально предназначеные для питания ЛД.



Re: С использованием драйвера от мобильного телефона

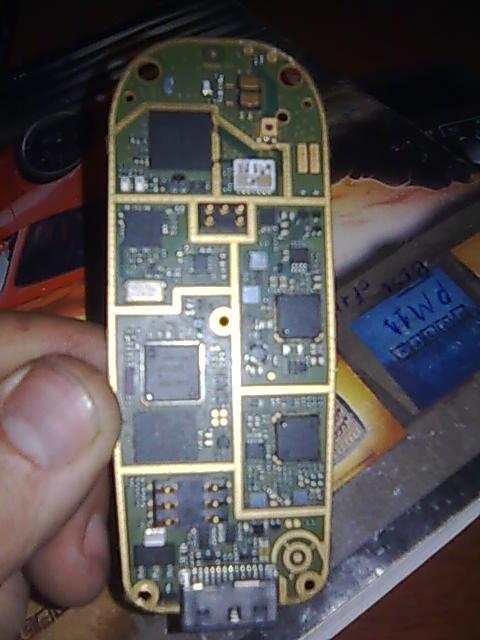

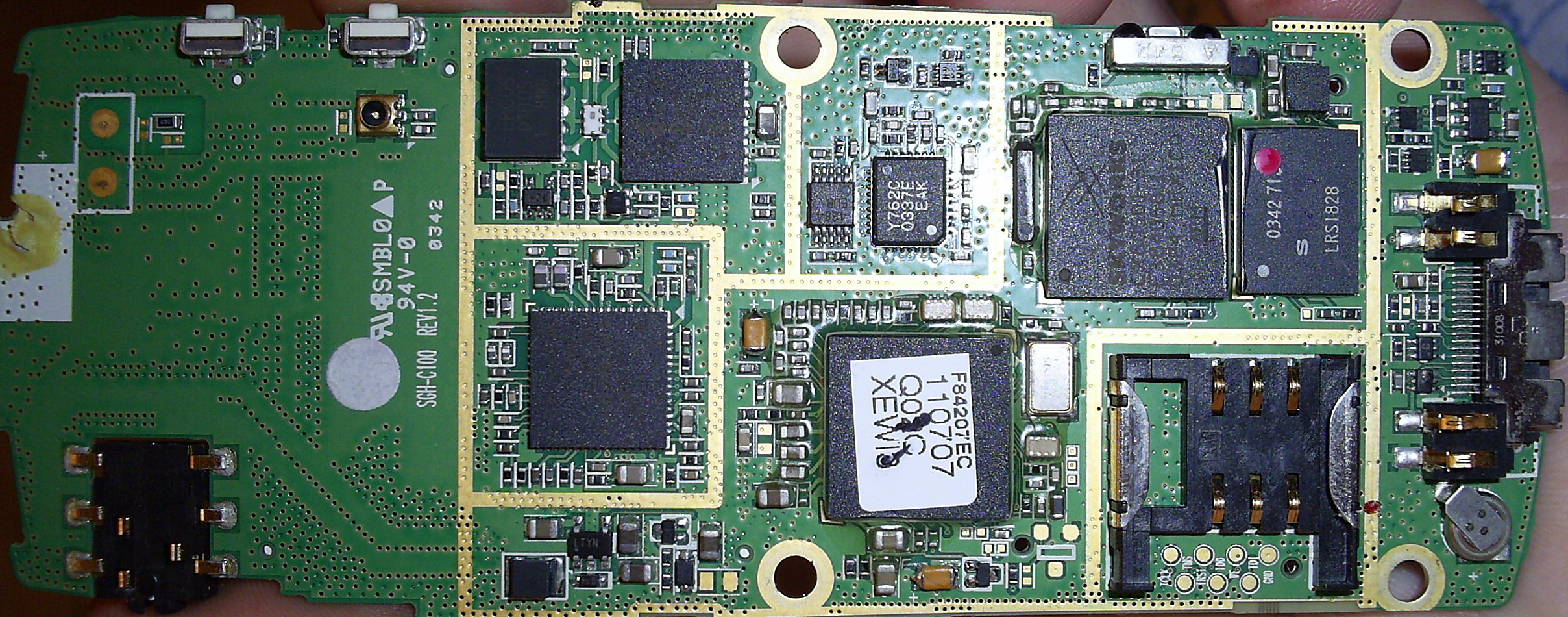

эт мне надо кусок телефона вырезать? есть семен с62 ,что отрезать?



Re: С использованием драйвера от мобильного телефона

Есть теа1210.по какой схеме ее паять?



Re: С использованием драйвера от мобильного телефона

Там 2 схемы.к выходу лд,минус лд на корпус? Кондеры надо паралельно л.диоду ставить?



Re: из телефона

Бля,где вторая страница?!? Модера фтопку!он,что первый раз модер?
Не так надо резать,всю статью переместить в раздел питания,а первую мессагу скопировать в готовые девайсы.

Аффтар,повтори плиз картинку с элементами которые надо оставить. И напиши какие номиналы деталей , нихуя не понял как их расчитывать( на ток 250 мА



Re: из телефона

Интересный лазер
можно тоже накупить убитые телефоны и ради прикола попробовать сделать ЭТО

ПС Я же говорил что модератора надо брать с умом, который не порежет всю тему думая что все это оффтоп



Re: из телефона

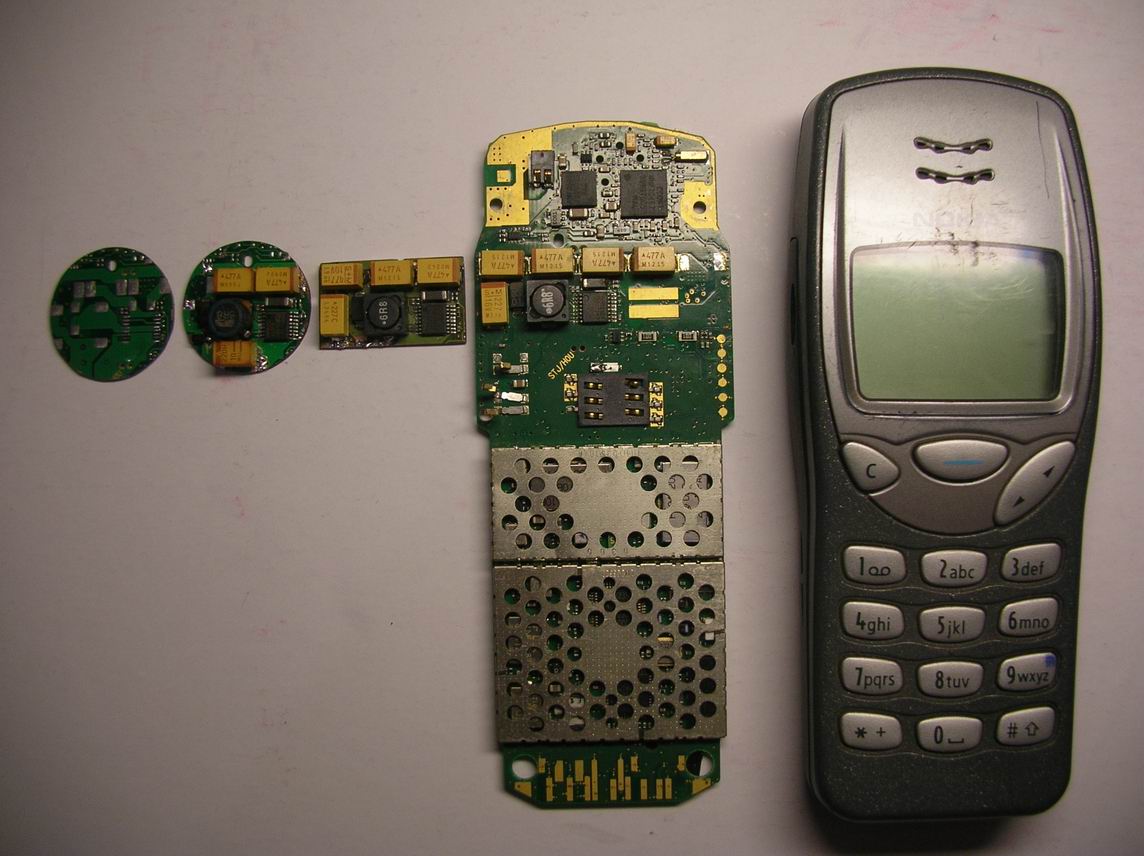

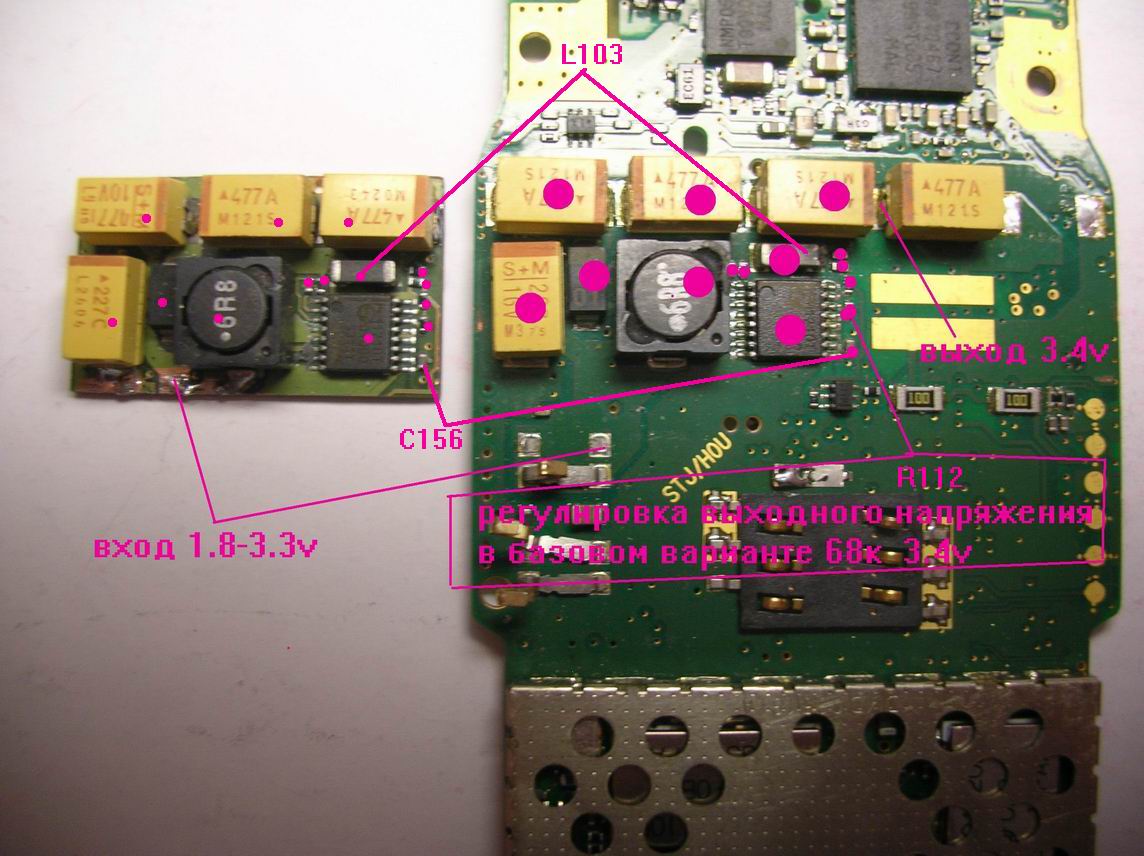

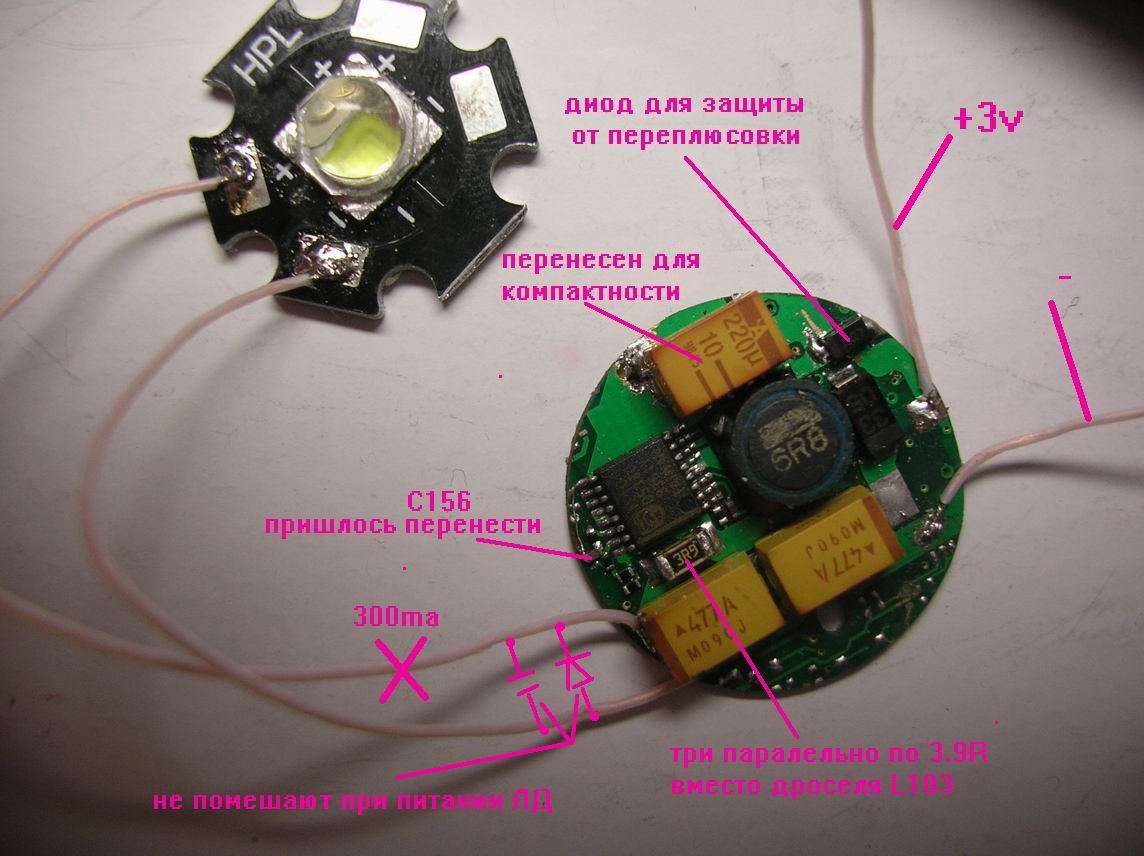

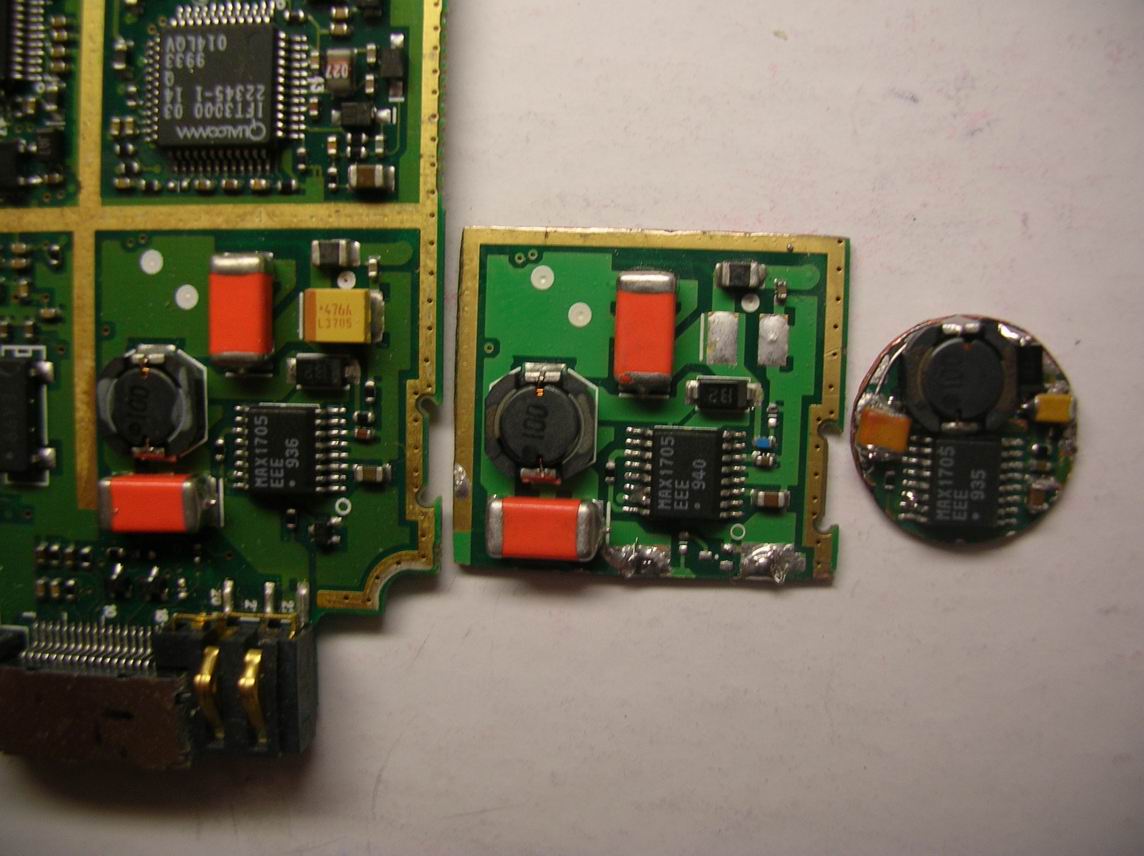

Все что отмечено точками надо оставить, после выпиливания прозвонить тестером целостность цепей в соответствии со схемой телефона , при плотной обрезке обычно страдает цепь конденсатора C156 .

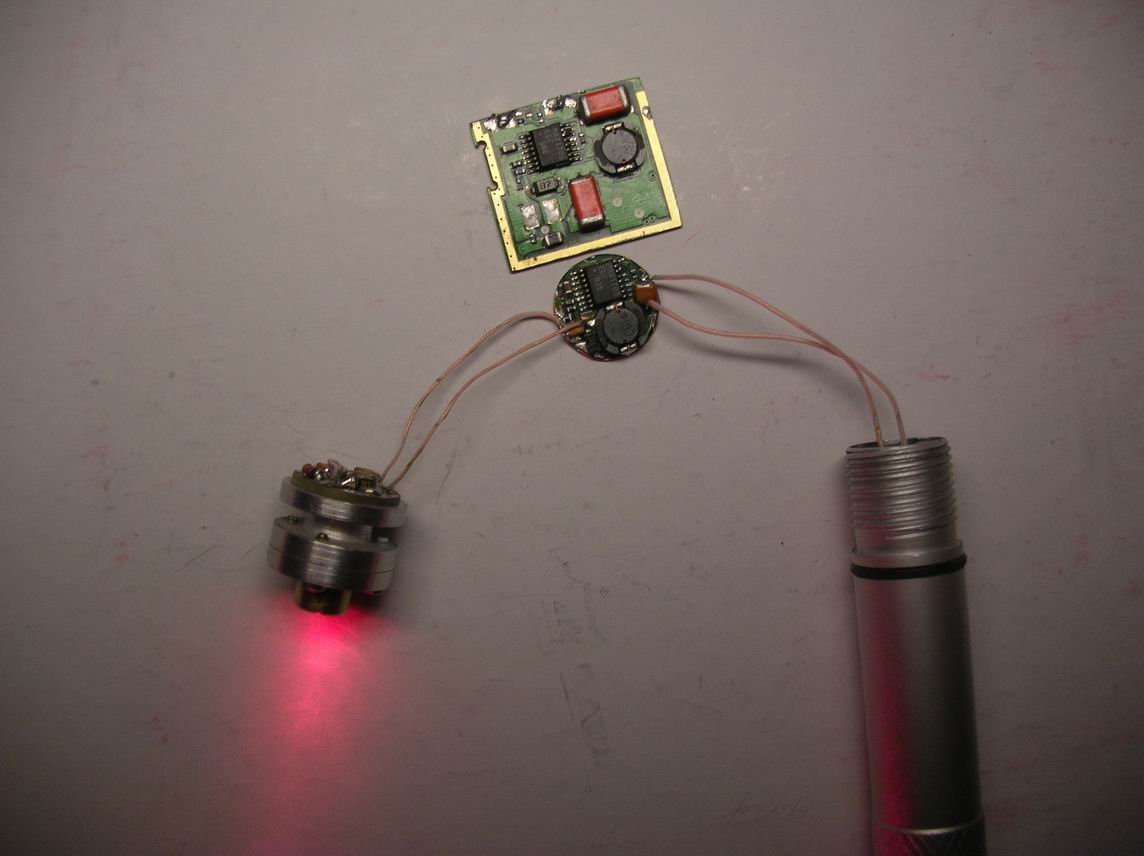

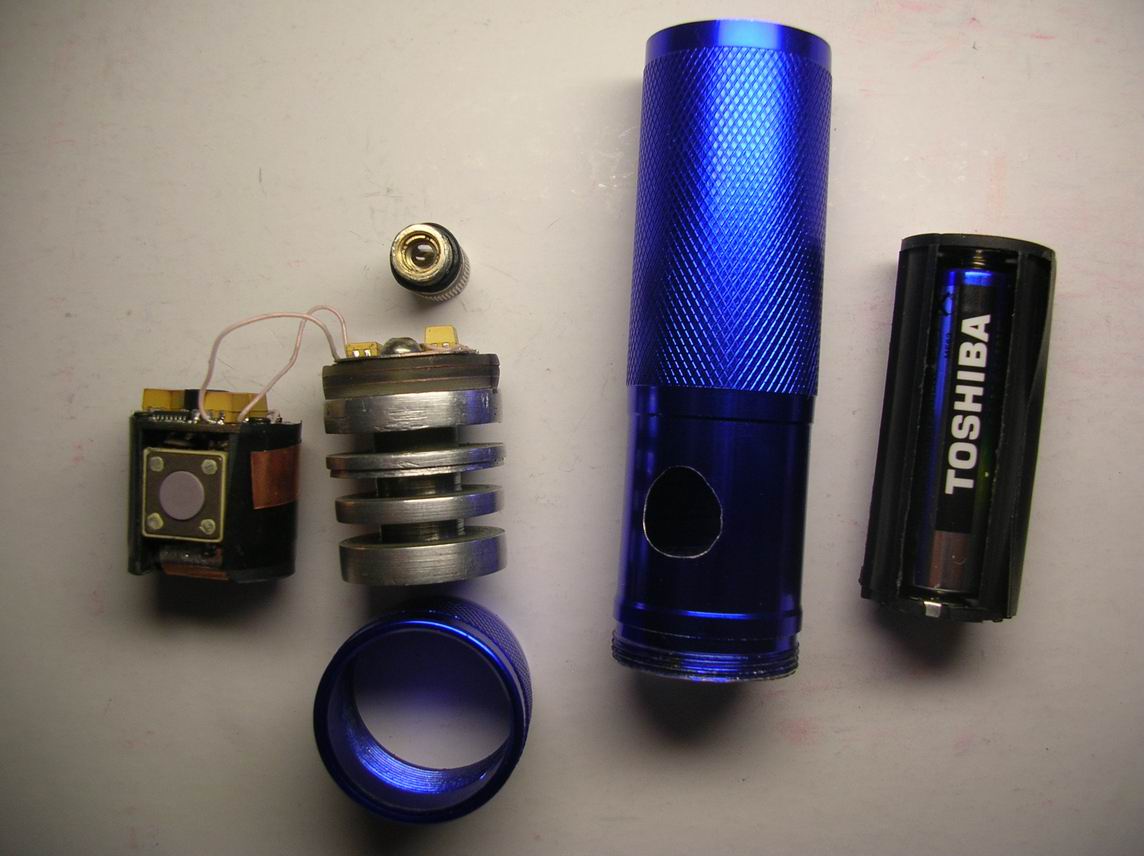

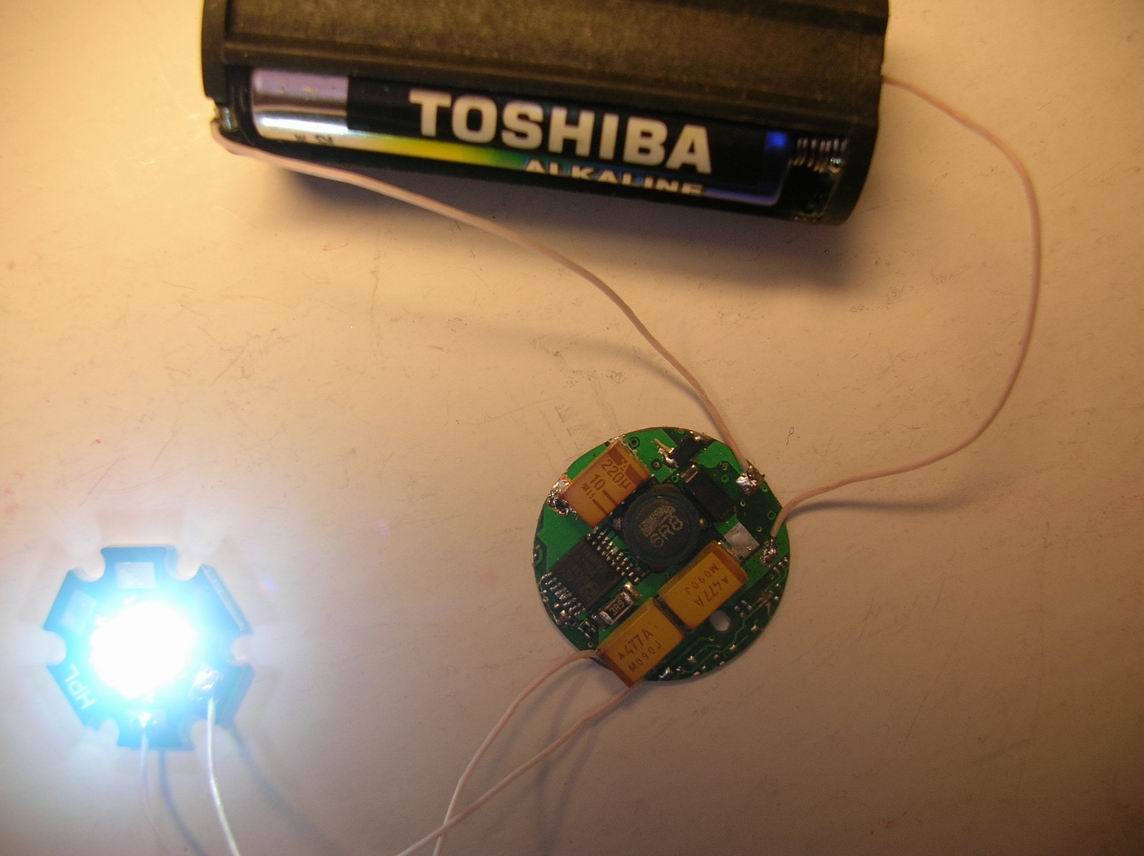

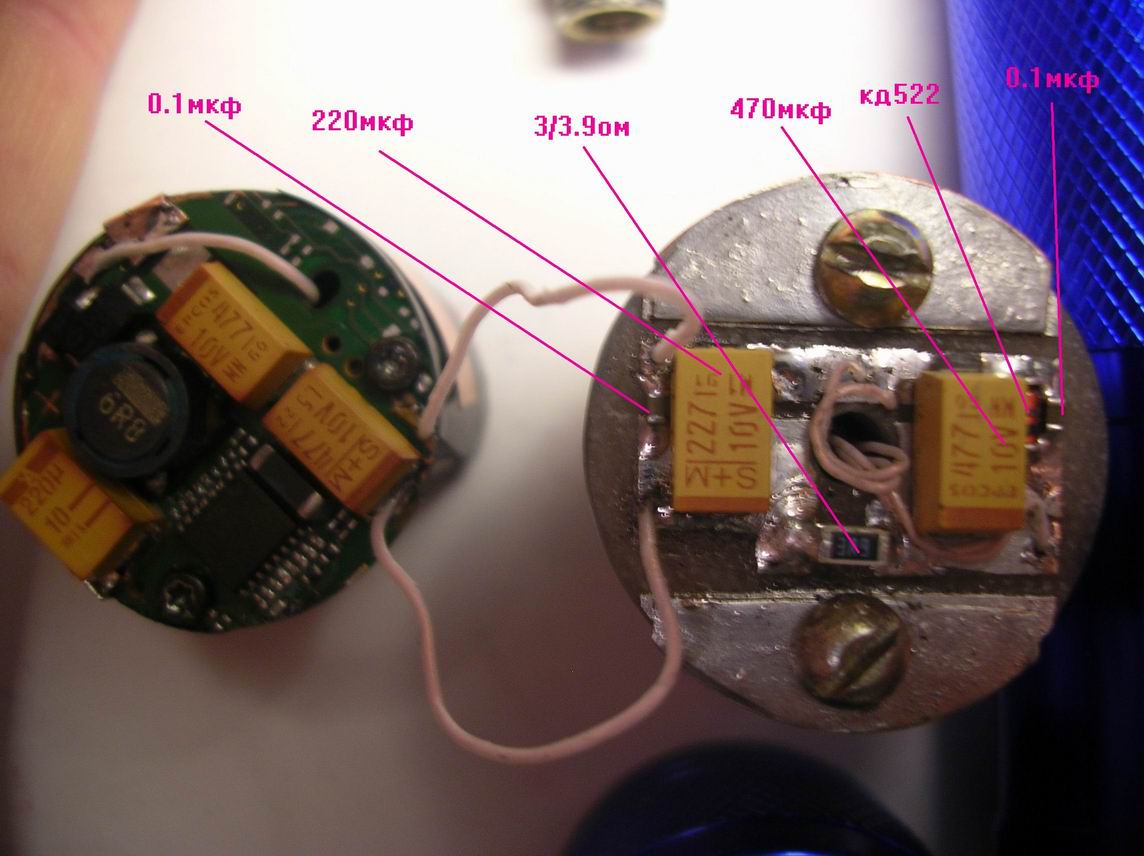

B базовом варианте должено получиться на выходе 3.3-3.4v при изменении напряжения питания 1.8-3.3v .Нужный ток получаеться установкой в цепь питания ЛД гасящих резисторов, у меня три паралельно по 3.9R .На фото все это слеплено на дополнительной плате.
Приемущество такой двойной стабилизации в возможности питания от двух батареек ААА 1.5v или двух аккумуляторов по 1.2v .Можно пойти по другому пути и отказаться от дополнительных резисторов ,тогда ток подбираеться резистором обозначеном на фото, по схеме телефона R112 ,но питание драйвера не должно превышать 2,9v что не удобно. Так же можно сделать одноплатную конструкцию установив ограничительные резисторы вместо дросселя L103, все необходимые компоненты на плате в принципе есть .



Re: из телефона

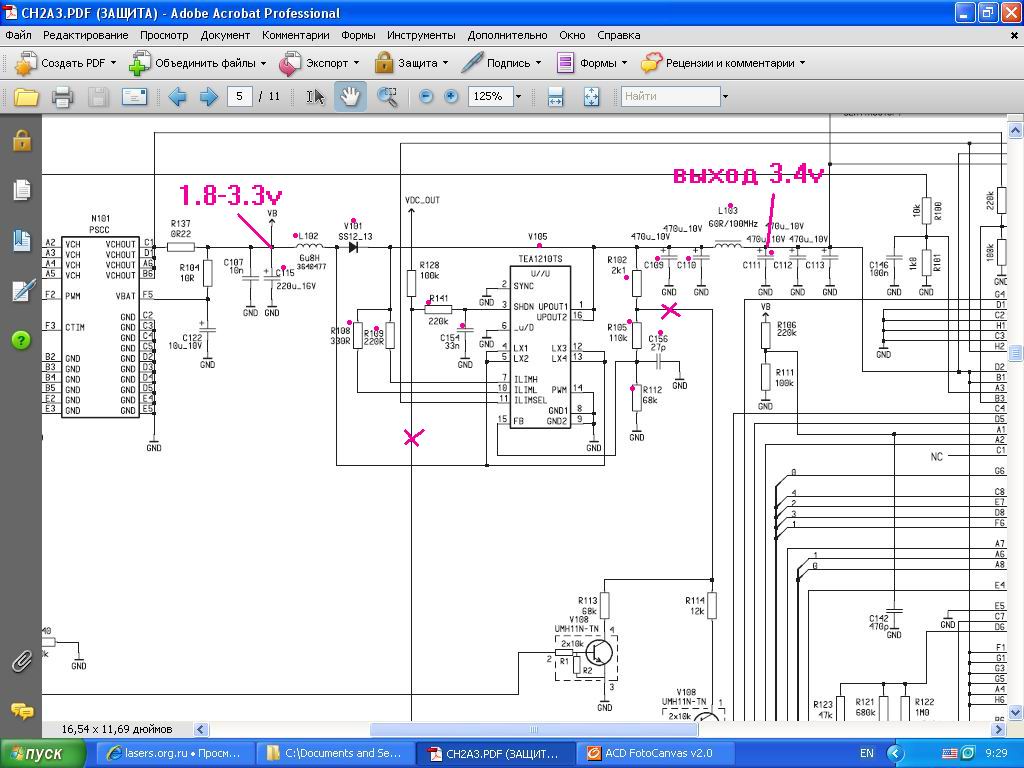

полностью соответствует схеме телефона



Re: из телефона

вроде и датыш и вырезка из схемы лежат вверху...



Re: из телефона

Спасибо,очень помог.какие должны быть доп.элементы?



Re: из телефона

какие?



Re: из телефона

Резисторы,конденсаторы и диод
