Драйвер для синих 445нм с микроконтроллерным управлением

DAC8801 ещё дешевый. Мне 8811 достался за 26 евро . Фишка в том, что если заказать у TI катушку с 250-ю чипами, они там по три бакса выходят, или что-то типа того. Но мне это дело нужно было только для проверки, способен ли безбуферный R-2R ЦАП рулить очень капризным преобразователем. Выяснилось что способен. Таких ЦАПов хватает. В основном их называют токовыми (у меня такой) или цифровыми потенциометрами (у них разрядность низкая). Можно и что-то другое подобрать, просто мне с запасом надо было взять. Через DAC8811 можно музыку играть. 16 бит, погрешность не более 1 LSB, время установки 0,5мкс (2 мегасемпла в секунду), интерфейс удобный, внутри нет никаких усилителей, искажающих сигнал своими фазовыми искажениями и т.п. Только магазин резисторов с перемычками (система типа COVOX). Хоть сразу бери да вешай на компаратор в цифровом усилке...



А если использовать один из пинов, выделенных для RGB диода (или даже все 3) в динамике?
Т.е., повесить на него кнопку и очень быстро переключаться между опросом кнопки и индикацией.
По-моему, более корректно, чем отрубать ресет и делать его эмуляцию через бут.



А почему бы сигнал CS ЦАП-а жестко на землю не посадить? Он ведь один на последовательном интерфейсе сидит.
И кстати об интерфейсе... Почему ЦАП не подключен к аппаратному SPI



Думал над этим - и при нажатии на кнопку светодиод будет гореть. Костыльно...

CS там не просто так влепили. Это вход синхронизации. По переднему фронту ЦАП обновляется. Иначе бесполезно в него заталкивать данные...
Сначала ЦАП и висел на аппаратном SPI, но это оказалось неудобно. Лучше вывести USI на светики, и юзая те же самые контактные площадки и прошивать, и возможно даже долепливать дополнительную периферию (ещё один МК, трмодатчик, USB контроллер и т.п.). Я решил что на программную реализацию SPI для ЦАП уйдёт немного ресурсов, по сравнению с пользой от свободного аппаратного USI. И разводка получилась аккуратнее, т.к. выводы аппаратного SPI у МК расположены неудобно...



Ах да, есть у них такая манера синхронизации, сталкивался в двухканальном tlv5638..
Ну тогда остается найти альтернативу с i2c интерфейсом

Можно конечно еще извратиться: подключить кнопку последовательно с диодом между сигналами CS и, например, SDI, катодом к последнему. И у того же SDI сделать подтяжку на землю. Кнопка опрашивается по состоянию порта PB0 в перерывах между выдачей данных на ЦАП, активным уровнем будет лог. "1". Но это +2 детали к обвязке...



Проще тогда уж отказаться от обратной связи "повер гуд". I2C нет аппаратного, а программный геморный очень. Он же адресуемый. Проще 26-ю тиньку влепить. Но ещё проще написать бут-лоадер и не ломать голову . Если надо вносить изменения в схему, всё равно её переделывать одинаково геморно. Можно уже и перелопатить основательно, без извращений и костылей...
I2C в другом проекте у меня юзается. Там много девайсов на этой шине и она оправдана. Этот драйвер только кусок моего проекта. Фрагмент схемы, работу которого я хотел проверить...

Что-нибудь микроскопическое с I2C интерфейсом...



Неужели Вы такое паяете без микроскопа?



Да. С микроскопом мы паяем 50 мкм проводки с 80 мкм шагом



Решил я отказаться от DAC8801. Заказал AD5174, жду. Он и дешевле гораздо. А пока что на этой схеме испытаю индикацию и копку. R-2R система тут дико нелинейная. Проще заменить ЦАП, чем под этот базу лепить. Всё из-за смещения в пол вольта, которых в типовой схеме включения нет. AD5174 это цифровой реостат. Просто резистор с регулируемым сопротивлением, без каких-либо заморочек. Но у цифровых потенциометров разрядность низкая. У этого всего 10 бит (1024 ступенек). При диапазоне напряжений в 3...5V я смогу регулировать с шагом в 2мВ. Думаю терпимо...



нанопаяльник? в смысле микропаяльник?



У синего ЛД из А140 дифференциальное сопротивление где-то 0,3Ом. Плюс ещё 51м у токового сенсора. Получается 0,002/0,35=0,0057A=5,7мА. На малых токах (ниже ампера) дифференциальное сопротивление ЛД в несколько раз больше - точность выше...

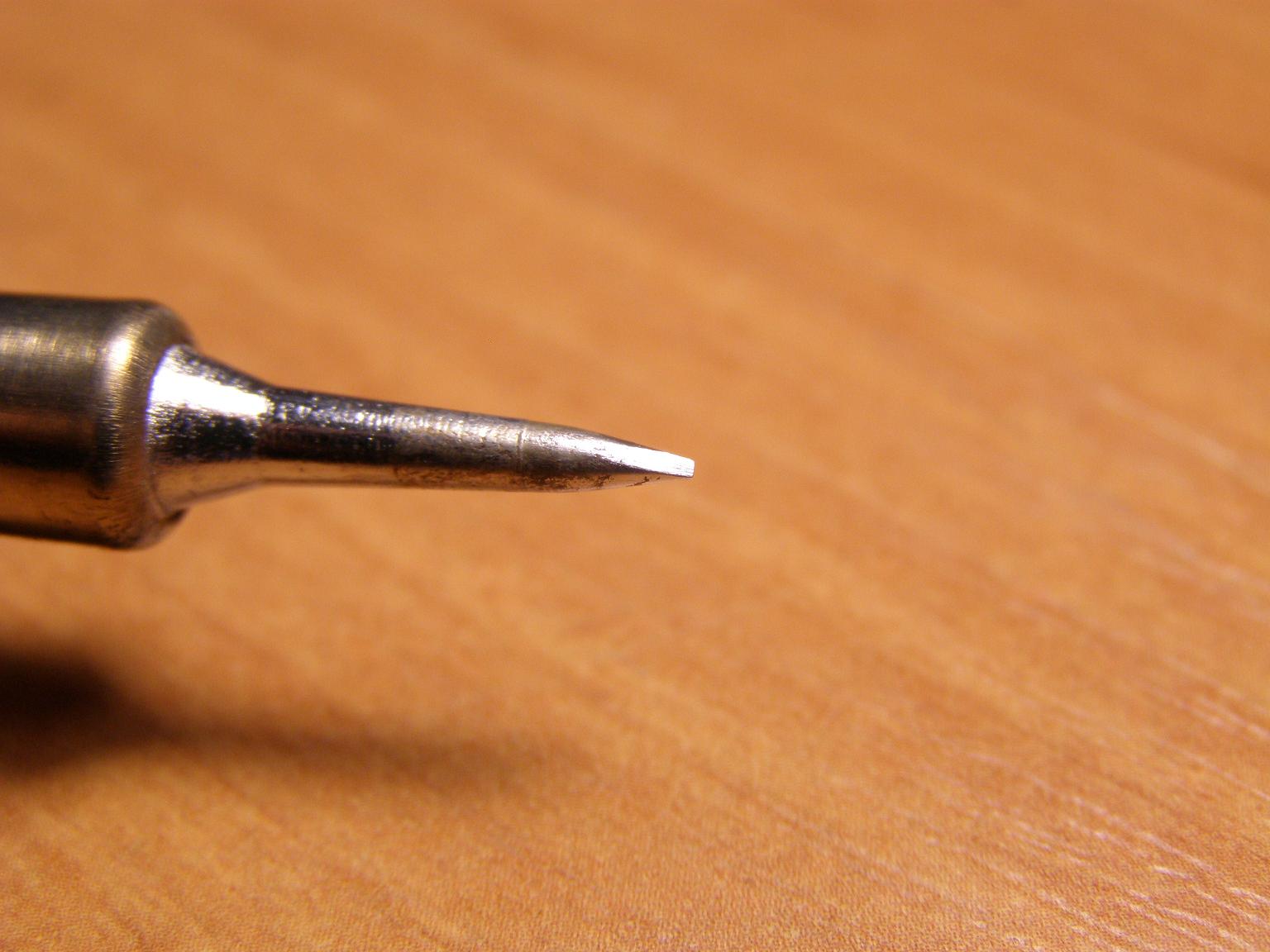

Кстати, кому интересно - вот чем я паяю:[attachment=1:224pn1ah]P9293858.JPG[/attachment:224pn1ah][attachment=0:224pn1ah]P8113788.JPG[/attachment:224pn1ah]Станция Lukey 702, жало переточено. Изначально была игла, которую я не перевариваю. Теперь отвёртка с рабочей частью 0,6мм. Паяльник мелкий, лёгкий и с гибким шнуром. Мне нравится ...



QFN и DFN тоже им. Он их отлично паяет. BGA феном, который есть у этой станции. Остальные не пробовал паять...
