Дополнительый выносной регулятор драйвера.

Видимо так и есть, по крайней мере мне не удалось. Всвязи с этим 2 вопроса:
1. можно ли тестером определить полярность диода, тестер его не убьет ?
2. в схеме 3 выода диода задействованы или 2, тоесть все 3 ноги нужно запаивать ?

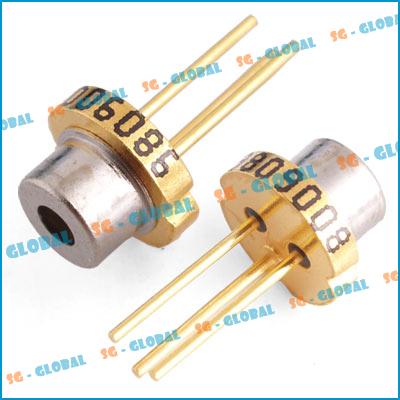

У диода 2 вывода изолированных, 3й (средний) на корпус.


пысы: микросьемка драйвера у меня не удается, мелкий зараза мой фотик такую мелочь не берет



2 Пушистикс
А по поводу выводов. Все 3 ноги задействованы ?



Всем спасибо за помощь.



Последний (надеюсь ) вопрос. Как правильно выставить ток на диоде, те настроить драйвер. Ток измеряется на диоде, или со стороны питания ? Можно ли выставить ток просто по мультиметру не припаивая диод ? Может на форуме это уже бсуждалось (не ругайтесь ), но я уже полтора часа сижу листаю, но ничего не найду. Или может я просто поискун хреновый.



Понял. Спасибо.

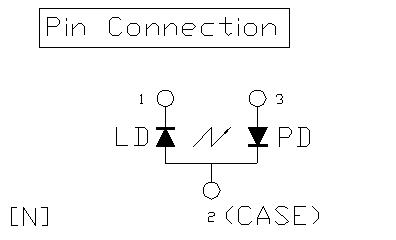

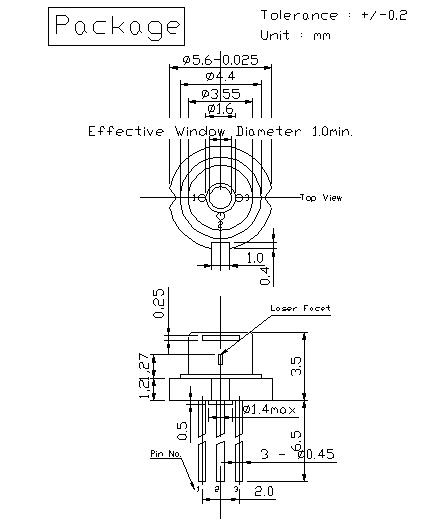

Похоже что диод я прибил. Вот нашел распиновку к этому диоду. Чтото меня терзают смутные сомненья. У него что -на корпусе плюс чтоли ? или я чего то не понимаю, получается что у него полярность другая относительно красных диодов (ну или тех которые из двд)? Есть ли какой способ проверить-живой диод или нет ?



Да, у 808nm ИК на корпусе + сидит.



Заептон. 2 диода в ж... ЭЭЭх. Опять в ебея ходить.



Связал диоду ноги, припаял к драйверу последовательно с мметром, включаю-тока нет. Начал смотреть. замаотал ноги отпаял. смотрю ток на драйвере без диода-нет, напряжение-хрен. беру другой драйвер-тоже самое. кручу драйвер в руках-смотрю на нем есть контакт TTL. насколько я понимаю это управл напряжение. подаю питание и на него-есть напр на выходе драйв. чтото около 4.5в (не помню точно) . смотрю ток на выходе без дида(кручу регулятор) есть, изменяется. цепляю диод-тока нет. чешу репу. ну думаю пока паял перепаявал гдето статикой всеже диод долбанул. беру другой диод-посадил-тока нет. понимаю что чтото не так. лезу снова в интернет и бля как на зло нахожу даташит (как всегда когда уже поздно). видимо я их прибил переполюсовкой. пробую прозвонит 1диод-не звонится никуда. итог-имеем два диодотруппа. занавес.



А диод оказывается выжил. По крайней мере один точно. Перепаял-работает.
