Делаем гальванометр

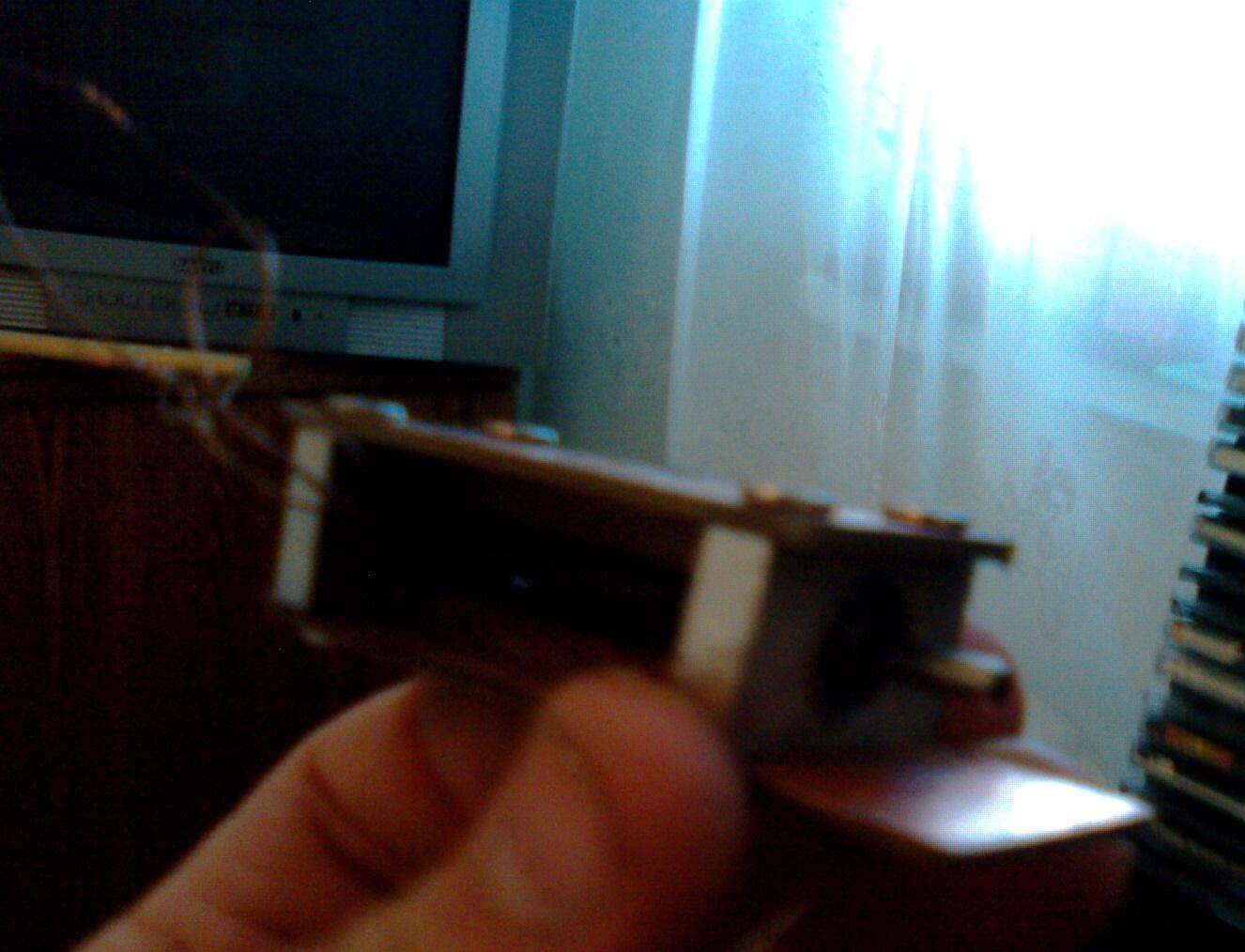

пока фотика нет.размеры 50х25х20 мм катушки по 70 витков провода 0,35 обшее сопротивление 2,5 Ом.Подшибники 3х10 шариковые думаю в них дело кажется подклинивают и ход туговатыи вот и резонанс как у Сабовского динамика.вечеров сфотаю выложу

немного усилил трение в подшибниках резонанс поднялся да 56-63. Туго ходят.Может стоит попробовать зажать в дрель и покрутить вал часика 2 чтобы подшибники приработались.

закалибался бороться с подшибниками (хрусты застревания и т.д.) долго бы еше мучился если бы отец не подсказал.Берем подшибник замачиваем в ацетон вымываем старую смазку,достаем из обычного карандаша грифиль и наждачкои превращаем его в пыль капаем туда немного машинного масла,перемешиваем и этои пастои набиваем потшибник.Далее зажимаем в дрель вал на вал насаживаем подопытного и гоняем в чечении 40-50 минут при оборотах 800-900 об/мин (параметры не критичны и выбираются индивидуально).После промываем ацетоном и наслаждаемся.Просто сеичас все изготавливают через ЖО...У поэтому приходится доробатывать.Может кто еще что нить предложит по этому поводу. . .



Вот отличная софтина для этих целей. И установку не требует.



Если по Чановскои схеме уселки соберать,при -/+ 20 В на выходе получится ватт 120 примерно.Или если у нес сопротивление гальво 2,2 Ом то и 150-160 Вт получится.



Сори нашол даташите на LM675 при 8 Ом выдает 20 Вт,прии 4 Ом 30-35 Вт, при 2,2 Ом примерно 40 Вт должна давать. . . . .



держи



я вот такими пользуюсь

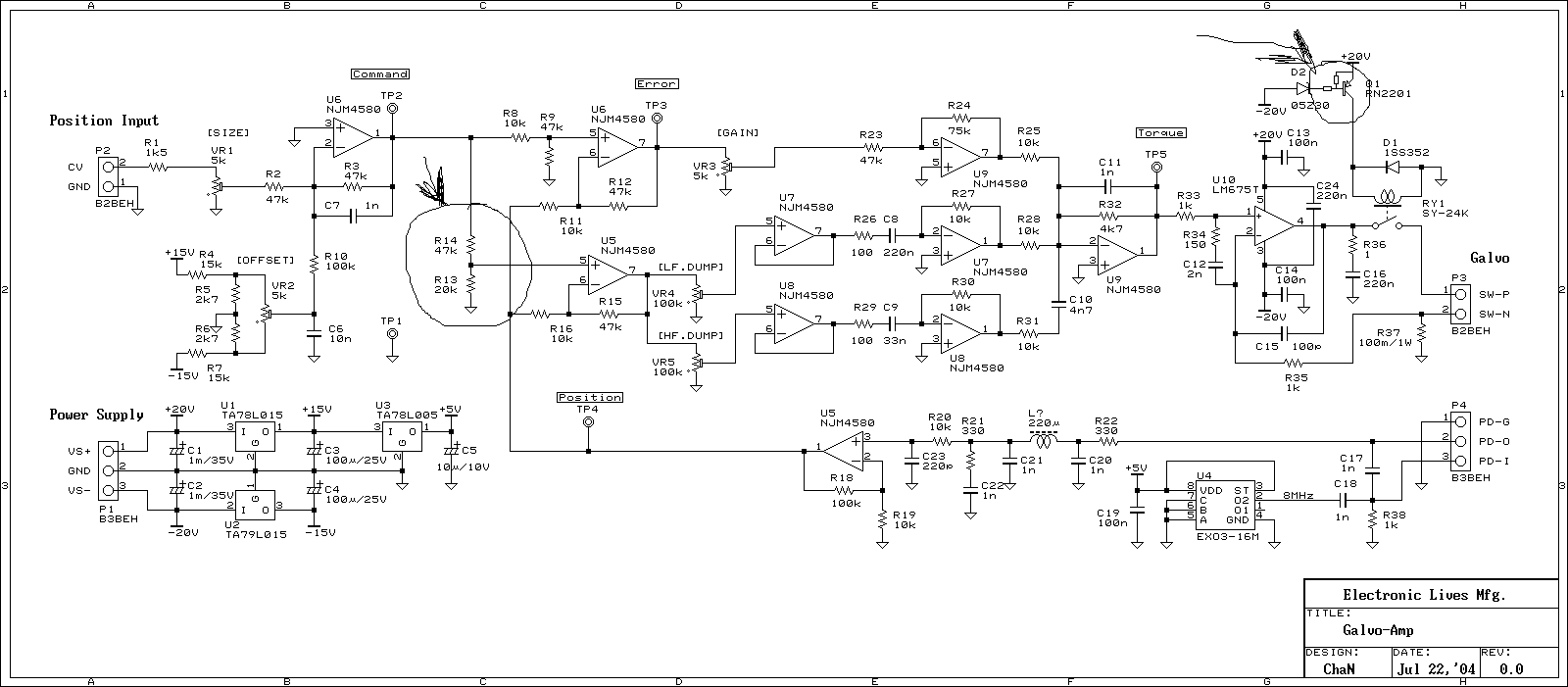

у чана 2 схемы для уселков какую выбрать не знаю подскажите

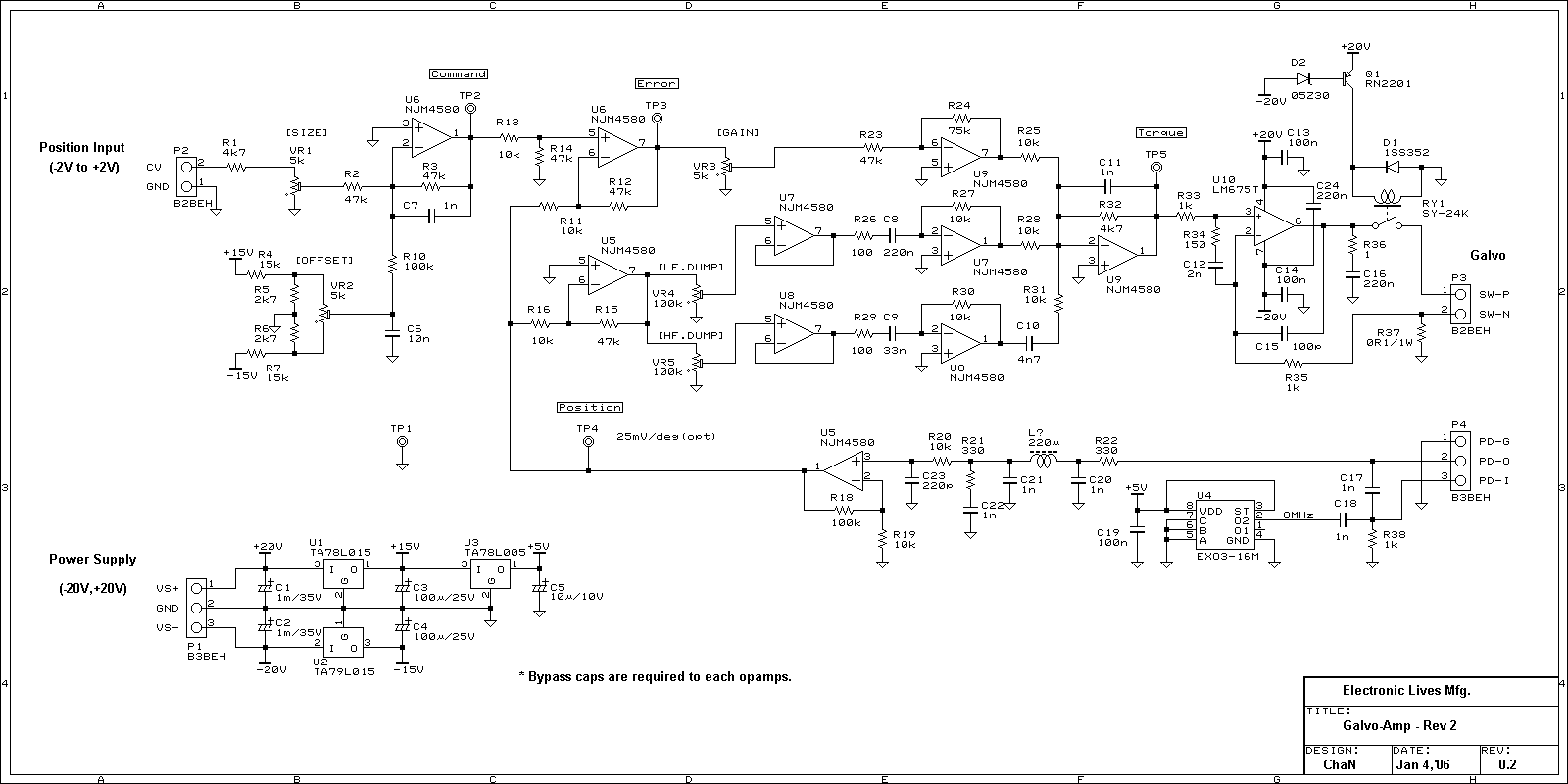

различия выделил

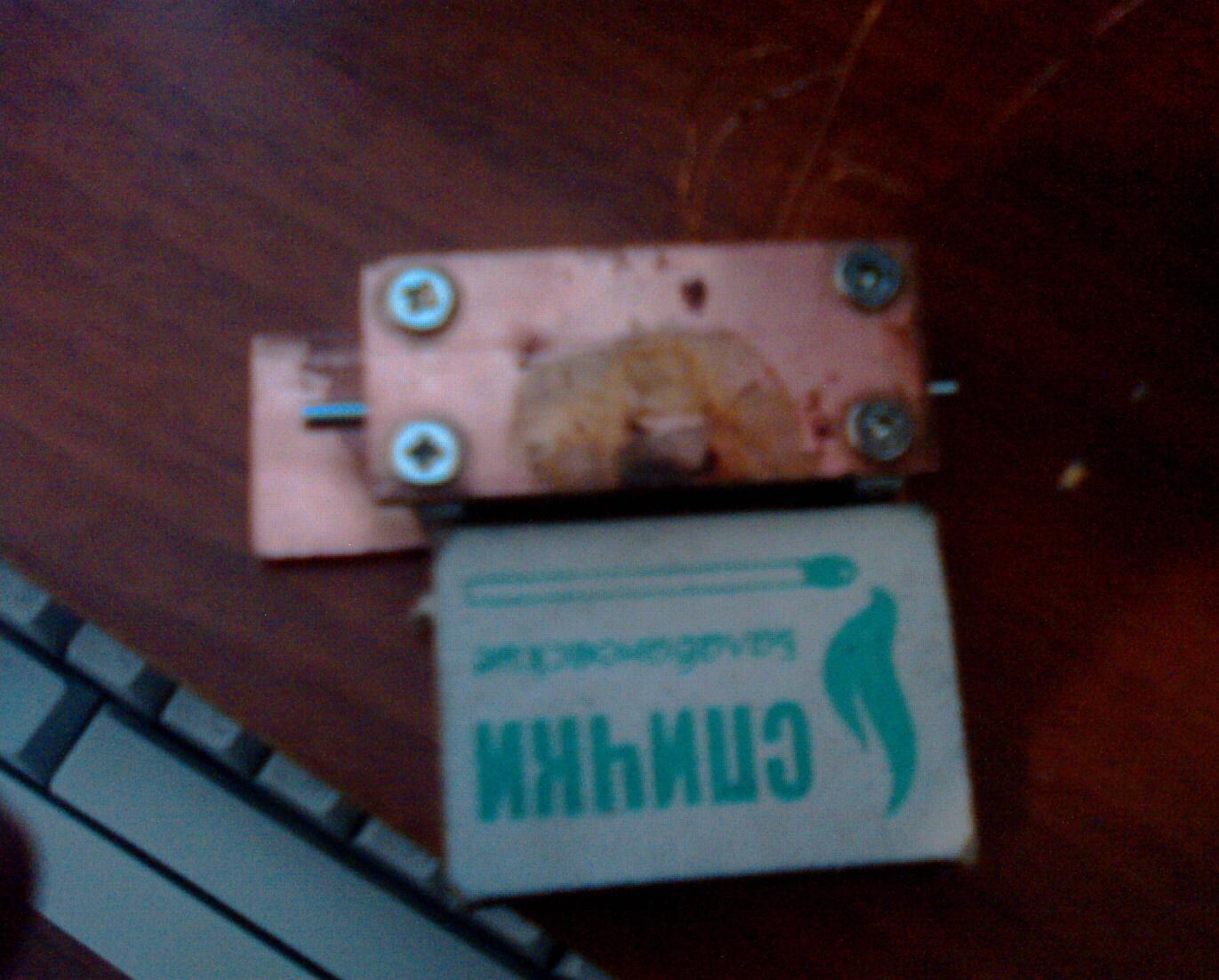

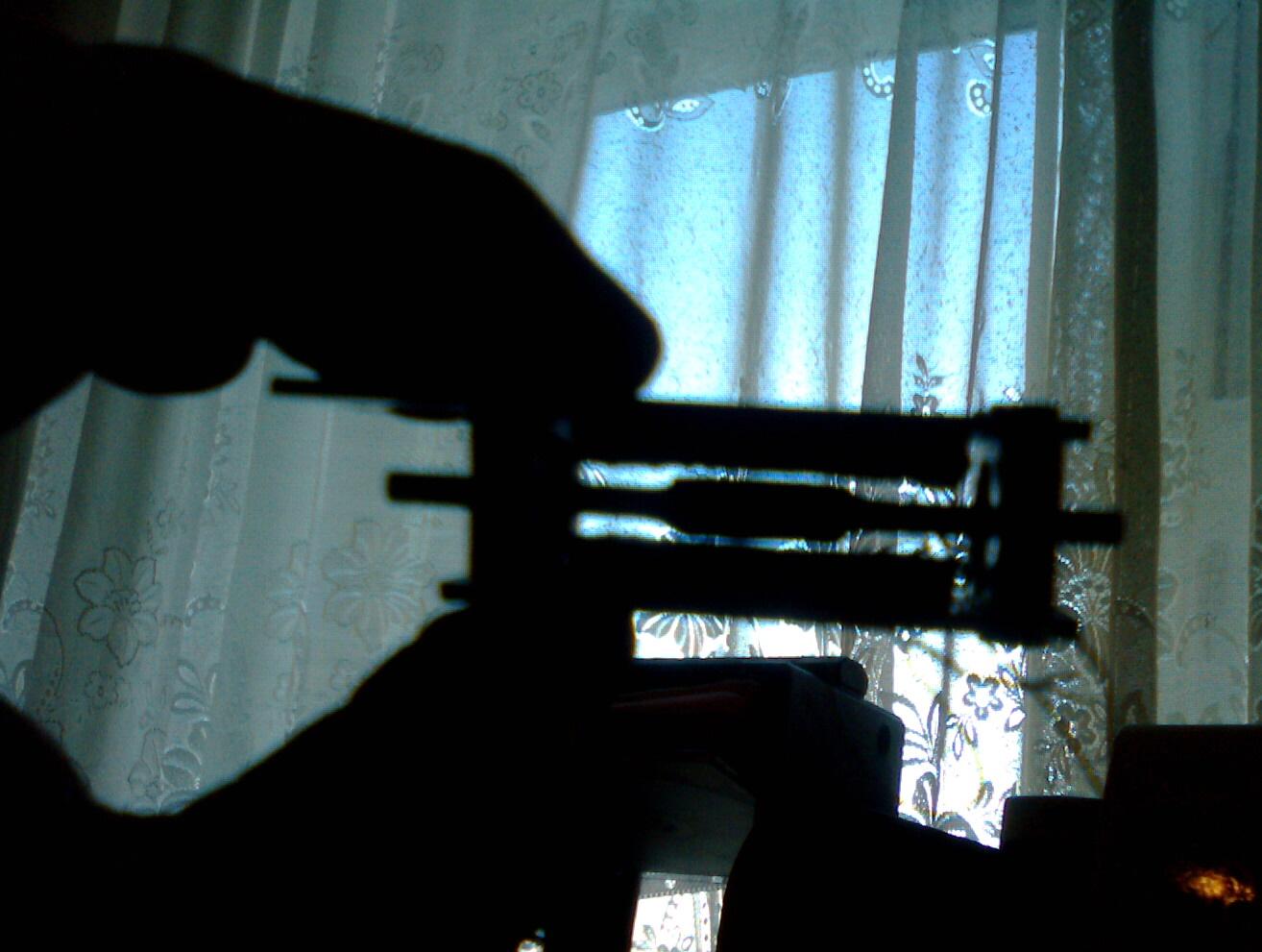

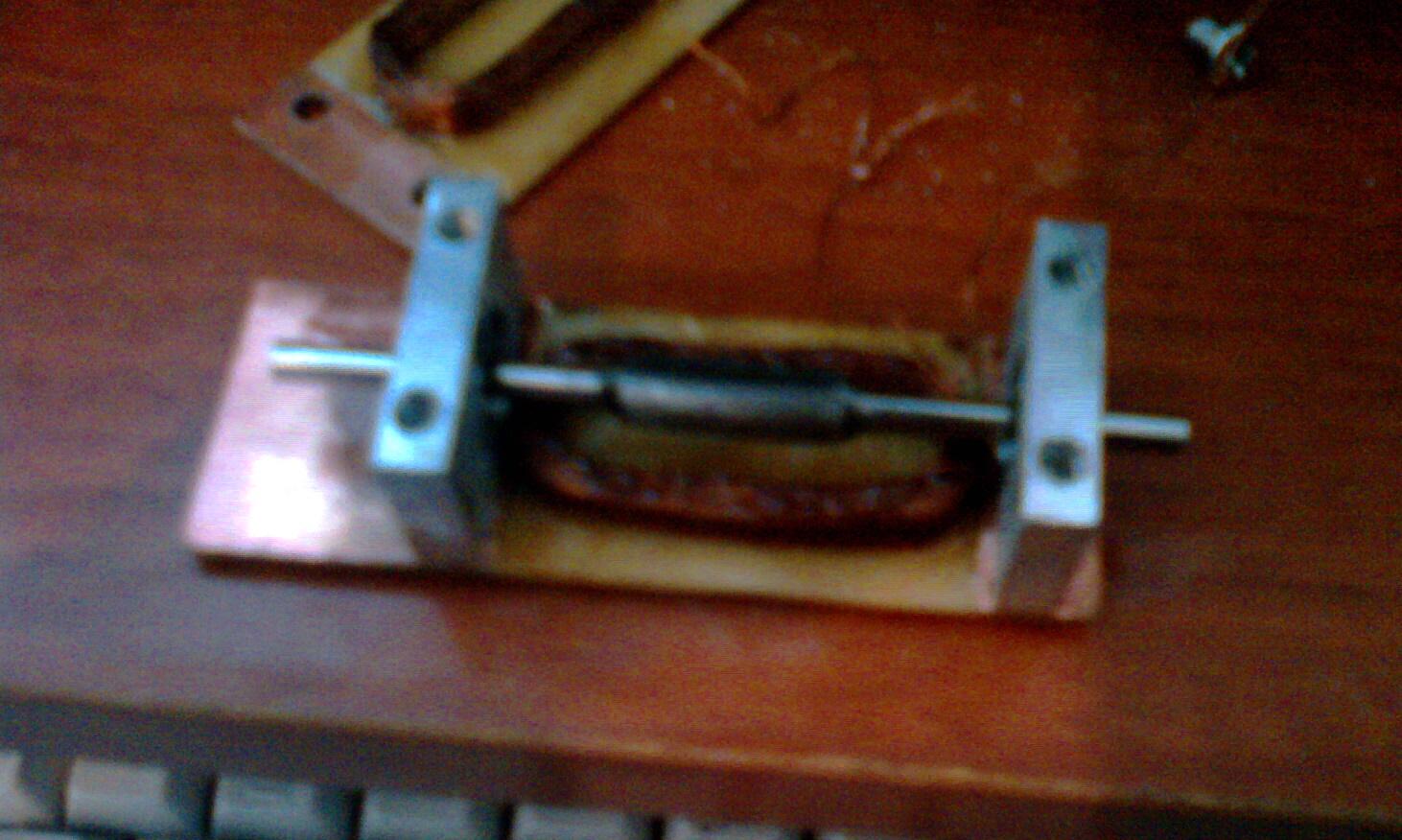

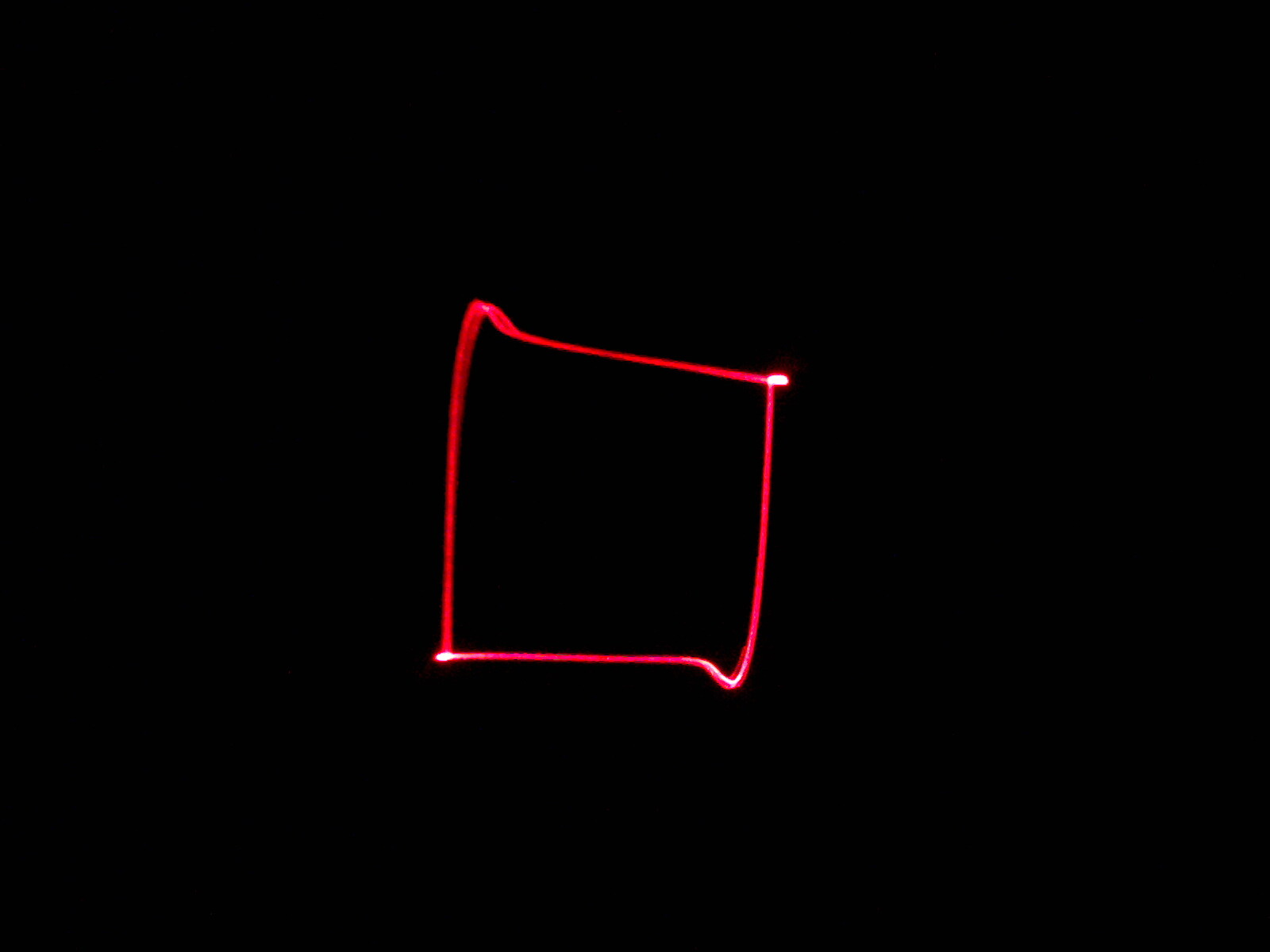

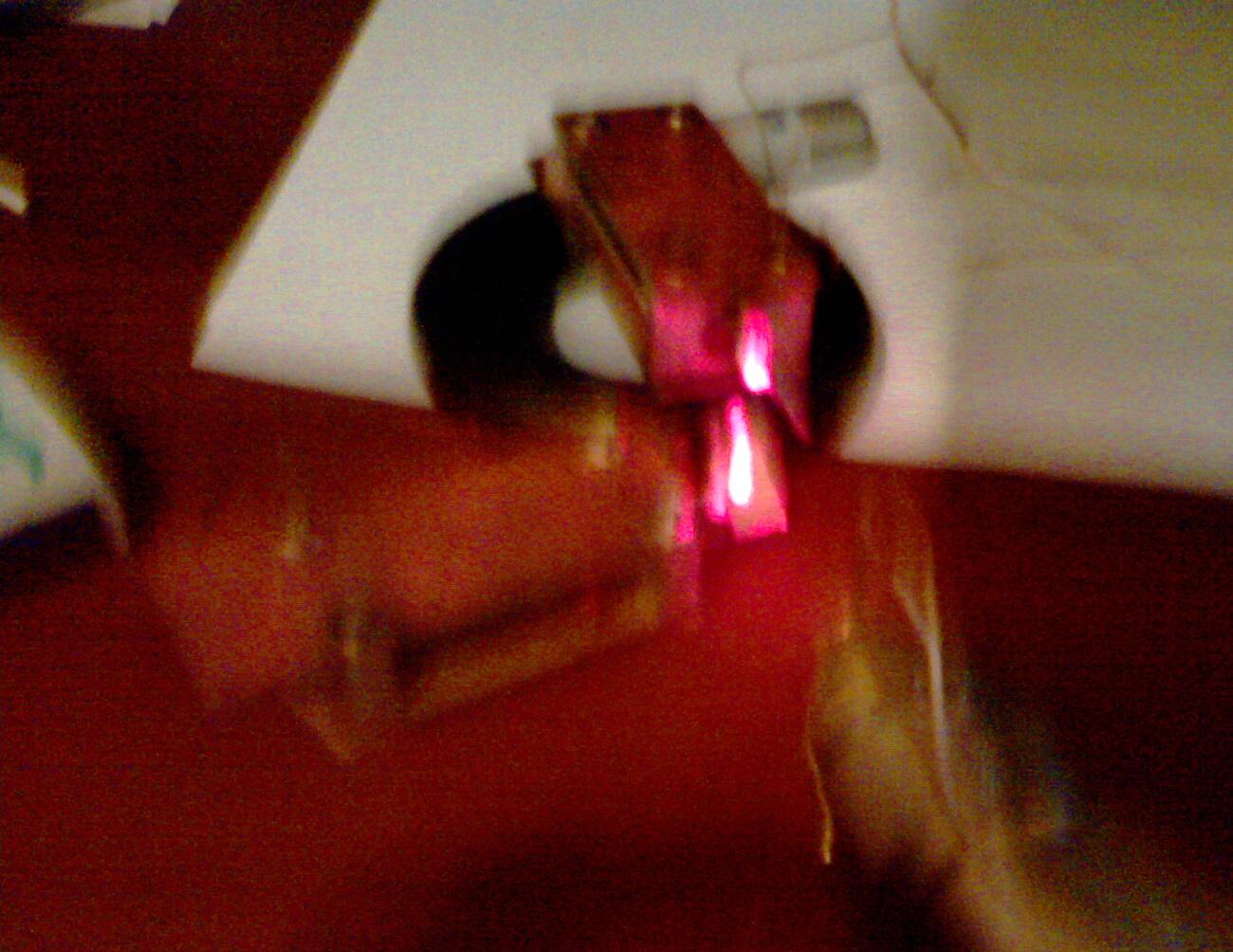

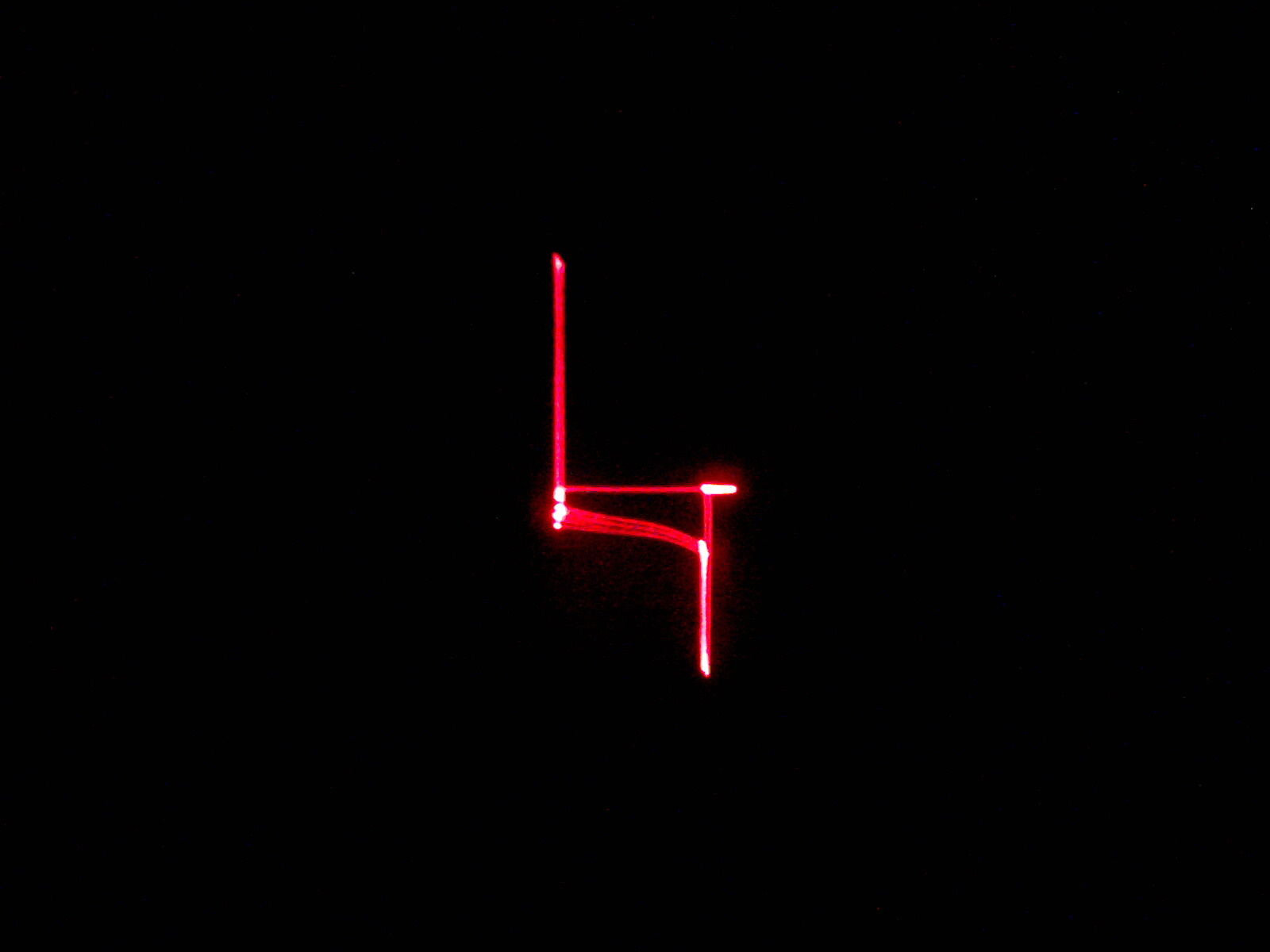

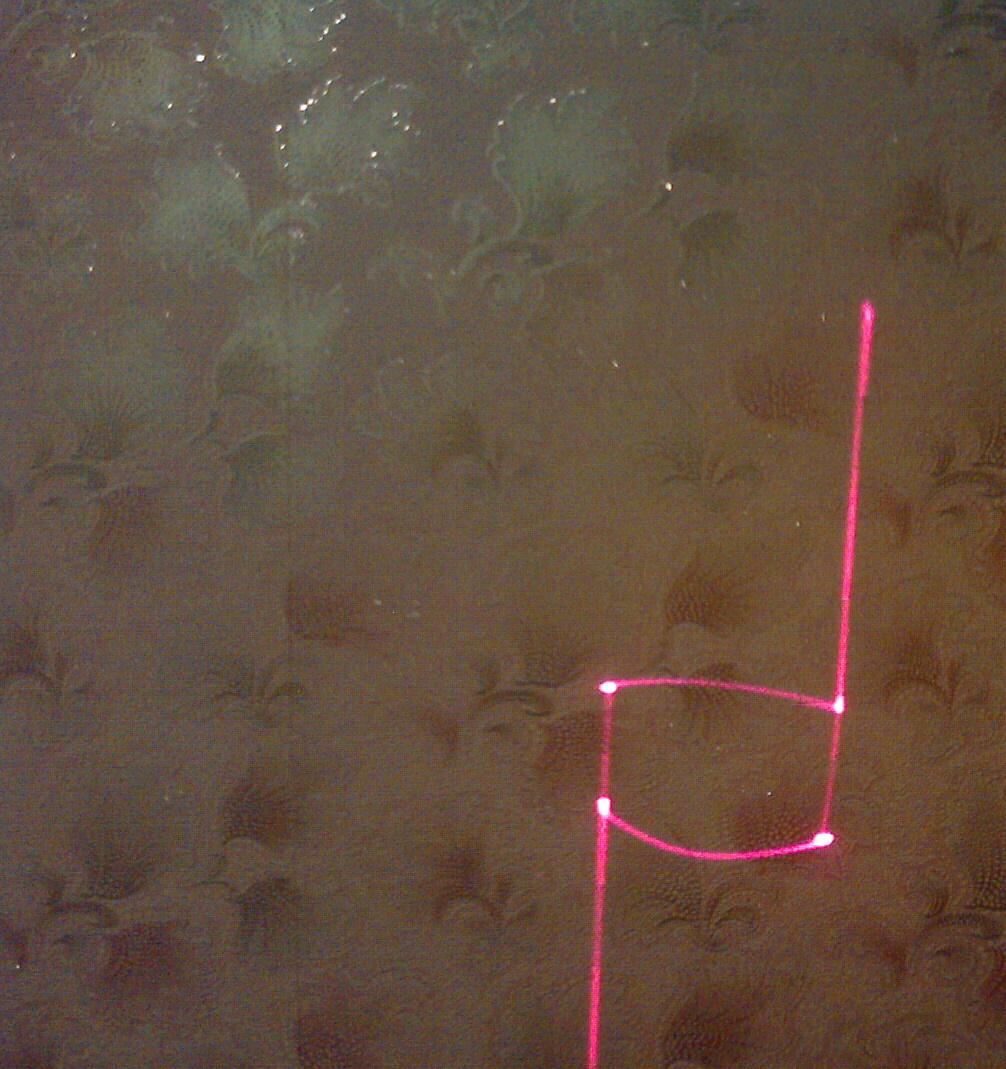

первыи опыт,это можно отнести к рвзделу "кошмар сканеростроителя" но решил закинуть суда. 2 Гальво- первыи посажен на подшибники вместо обратнои связи магнит,у второго вообще нет подшибников вал вставлен в отверстие на 0,2мм больше своего диаметра (ну нет пока в магазине подибников) и тоже магнит вместо обратнои связи.короче валы болтаются во все стороны. уселок от старых колонок прорвода не экранированы,такая жуть. Попытки нарисовать в Спагетти квадрат



2

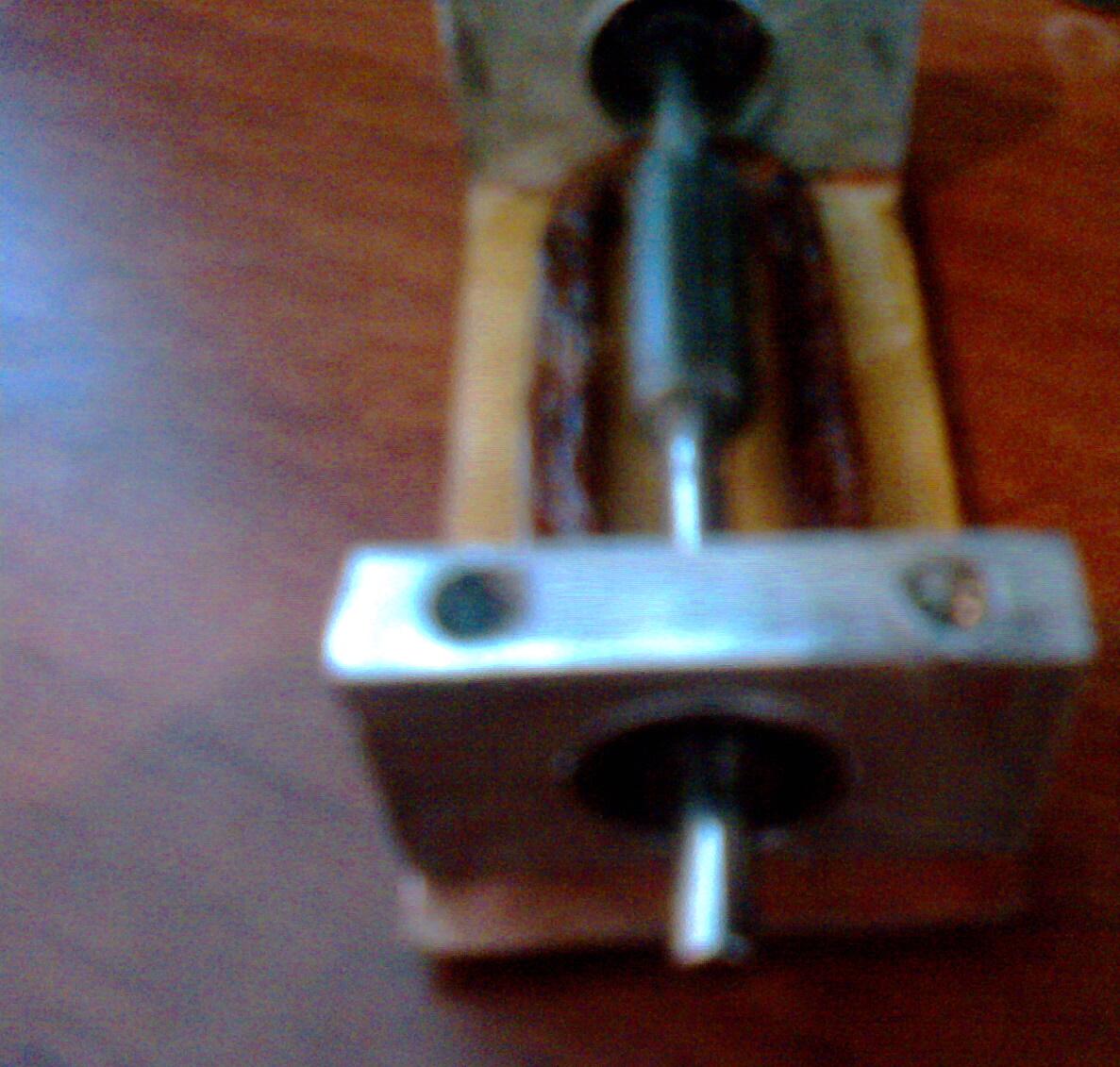

да вот по вертикали стоят подшибники ход вроде свободныи при врашении рукои хруста нет, думаю просто инерция больше.Как думаеш если обратную связь поставлю проидет у него эта болезнь? у второго помимо вращятельных движении могут и поступательные быть там вал просто магнитом посередине удерживается и вдоль оси гальво тоже может перемещаться, неохото в таком состоянии оставлять думаю подшибники поставить.



пробовал больше магнит ставить немного поменьшн становится.Без ОС нормальных результатов фтг получиш,списался с человеком которыи http://laserium.narod.ru/ делал тоже эксперименты проводит RGB пытается сводить.Он обе схемы Чановские юзал говорит разницы некакои а ОС лучше на фото диодах делать помех меньше и гемароя меньше.Ryazanec ты печатки рисовал на уселки или навесным паял.И вопросс ОС лучше магнитов позиционировать валы будет?
еще вопрос. для таких уселков нужен транс на 20 вольт и с двумя вторичными обмотками да и по мощьности ват на 150 наверное. откуда выдрать можно. У меня есть транс его мутили на зарядку аккумулятора автомобильного.Там вторичная намотана проводом 2,5-3 мм, возможно ее скинуть и нормальную на 20 в намотать кто нить таким занимался?

вот тут на TDA 2030 уселок собран вроде неплохо работает http://images.google.nl/imgres?imgu...:&tbnh=84&tbnw=144&prev=/images?q=dac0832+las

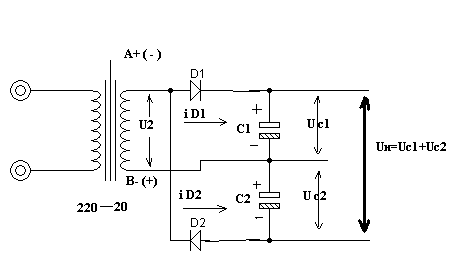

а если по схеме с удвоением заделать там нужна одна обмотка на 20 вольт и 2 диода и кондера.вчера в справочнике нашол.

эта схема может быть расмотрена как, схема двух однополупериодных выпрямителей с емкостными фильтрами,включеных последовательно.Первыи выпрямитель питается от вторичной обмотки трансформатора,содержит диод D1 и конденсатор С1.Второй выпрямитель питается от тои же обмотки трансформатора.при положительном потенциале точки А относительно точки В черездиод D1 проходит ток,сонденсаторС1 заряжается до наприжения U2.В следующий полупериод переменного тока полярность наприжения U2 меняется на обратную, ток проходит через диод D2 и заряжает конденсатор С2.Кондеры подзаряжаются до наприжения U2 через каждые полпериода.нагрузка подключается к конденсаторам С1 и С2,которые по отношению к ней соединены последовательно.Напряжение Uн проходяшее на нагрузку,является суммой напряжений на конденсаторах.
такую схему вроде юзал с http://laserium.narod.ru/openloop.html

Думаю по такои схеме сделать и конденсаторы большие поставить


и еще гдето вот сдесь находил схему и описание правдо на англииском http://hobby-lasers.startpagina.nl/ там обратную связь какимто макаром мутили через катушки которые вал позиционируют.Что-то вроде такого схема подает сигнал на катушки импульсом определенным,тут же переключается и начинает за этим врашение наблюдать вал начинает врашение она спаливает когда ему остановится и опять импульсом подает сигнал на катушки.Гальво в 3 режимах двигательном, динамического торможения и реверсном да еще и спаливает положение ротора.

http://video.mail.ru/mail/xzoltem/2/22.htmlвидео квадрат без ОС

про экранирование привожу текст из справочника.
В диапазоне частот от 0,1-1 Мгц более эфективное экранирование обеспечивает медный и алюминевый экран,а в области более высоких частои - стальной.
может не стоит делать гальво из железа а просто сделать из 2 слоев фольгированого текстолита получится 4 слоя меди, или применить так называемую КЛЕТКУ ФАРАДЕЯ - полностью замкнутая оболочка из мелкои сетки (желательно меднои) и на массу посадить. Очень хорошо гасит помехи нержавеика она вообше не магнитится.


простите меня за то что я такой неграмотный и незнаю где кнопка править и обычно мешаю всем когда пишу по 5 сообщений подряд...
