Делаем гальванометр

Я клеил так
Сначала на нождаке сточил ось посередине. Толщина получилась около 1 мм
Магниты крепко стянулись между собой зажав ось
Потом отрезал кусок термоусадки, надел ее на магниты и усадил с одной стороны
Далее установил ось в вертикальное положение и залил в термоусадку эпоксидку.
Когда смола затвердела обточил ось на наждаке, зажав в шруповерт.

Насчет полюсовки магнитов не заморачивался.



термоусадка нужна только как опалубка при заливании клеем, затем она удаляется и вал с магнитом обрабатываются до сферического цилиндра в вакууме
если я все правильно понял =)



Абсолютно верно! Термоусадка используется как форма для заливки.
Насчет полюсовки магнитов, думаю правильно соединять магниты SN + SN, чтобы они притягивались и образовали один магнит SN, разве не так?



Кто нибуть знает что за эл. магниты используются вместо гальво вот здесь:

http://radio-konst.narod.ru/moi_konstrukcii/progr_lazer_postr_izobr/progr_lazer_postr_izobr.htm

Какой у них принцип действия?
Можно ли применять в наших проекторах?



знакомое название статьи по моему из журнала радио, и если не ошибаюсь автор там применил, (не знаю как называется правильно) приводы которые дергают самописцы в электрокардиографе.



есть у меня 2 магнита, сделанные на заказ.
длина 3см, внутренний диаметр 3мм, внешний - 7мм.
могу продать, если кому нужно.
только есть одно но, не ожидал, что неодим такой хрупкий - один магнит сломался на 2 части (поперёк), но, мне кажется, что склеить две половинки по разлому будет много проще, чем вытачивать из магнитов от харда и мучиться с подбором ориентации оси.



Задался сегодня утром идей сделать систему рисования простейших изображений лучом. Пока нет даже самого лазера. Господа, прошу живота за вопросы:
1) какие можно использовать зеркала?
2) как все-таки работает гальванометр? На сколько я понял из конструкции, на ось может действовать вращающий момент различных величины и направления. Отрисовка контура происходит из-за "координации" скорость вращения X и Y приводов? Для которой как раз жизненно необходима и ОС?
3) Используется ли амплитудная модуляция луча для отрисовки?



Если Вы прочтете тему с самого начала, все Ваши вопросы отпадут. Уже разжевано все по 4 раза



Да, все правильно.
Уточню пару моментов.
Для модуляции луча на мой взгляд лучше использовать ШИМ.
Зеркала чем тоньше и меньше, тем лучше.
Чем меньше углы отклонения гальванометров, тем больше килоточек в секунду, однако и раскрытие проектора меньше.
Без ОС простые фигуры тоже можно рисовать.

советую тебе, V_oron, начать со спирографа и китайской лазерной указки.
Лично у меня загвоздка с ОС произошла.
Врезультате лопнуло терпение и заказал готовые с этого сайта



Добрый день..
Совчерашнего дня решил в плотную занятся изготовлением копии высокоскоростных гальвонометров "Кебридж технолоджи 6800"

У меня есть и поломаные и рабочие комплекты даных гальво (со всех мною встречаемых именно эти гальво зарекомендовали себя лучше всех). Ранее я выкладывал сюда обзор и фото их в разобраном виде...

У меня назревает вопрос по поводу магнитов:
Насколько я понмаю они НЕ неодимовые, и догадываюсь что не зря.. ибо неодимовые магниты имеют вес гараздо выше чем у этих.

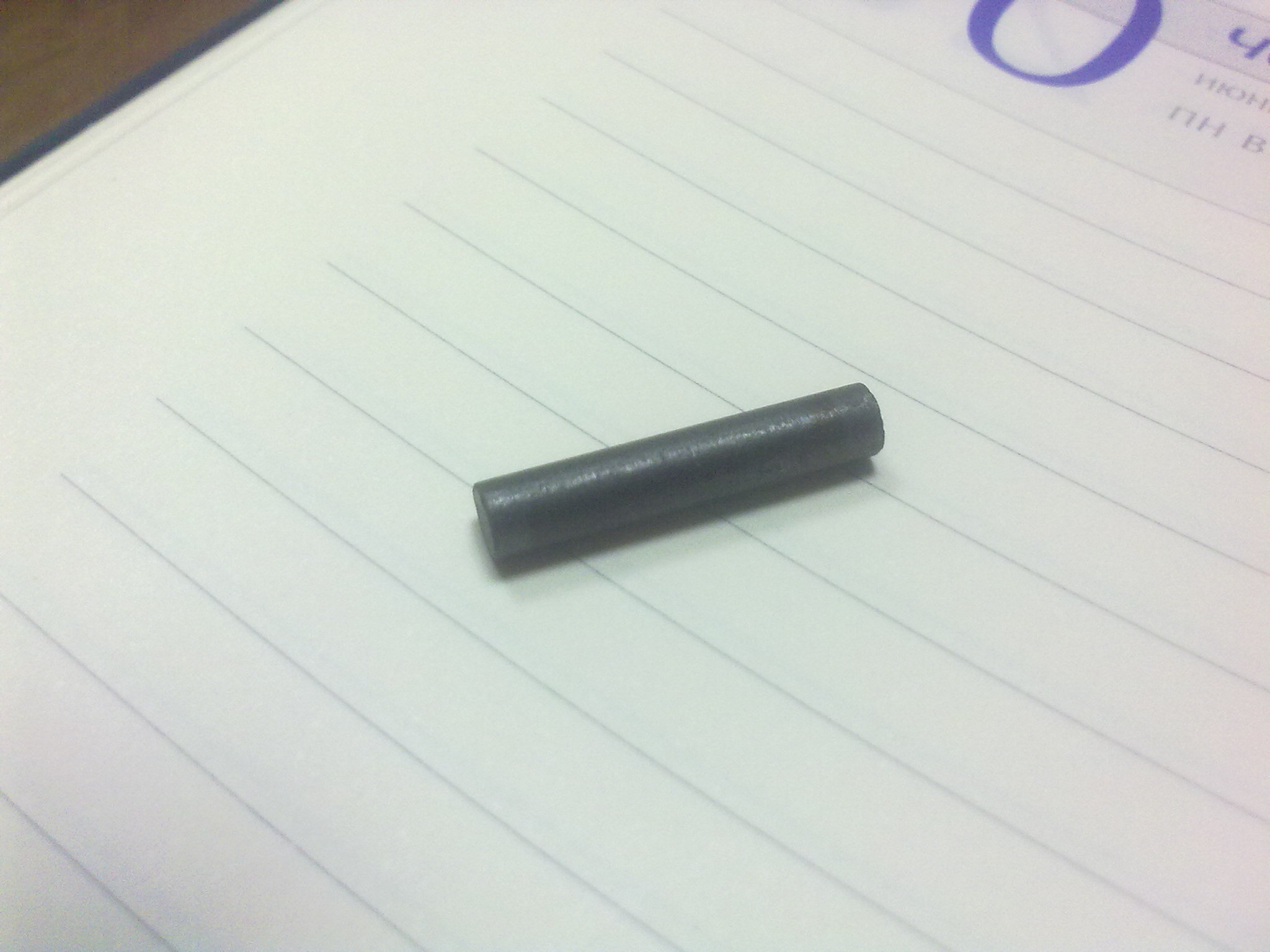

Размеры магнитов 3*16.

Кто может подсказать где заказать такие магниты и с чего они сделаны? (на одной фирме сказали что с сплава алюминия)



Похоже на феррит бария или Альнико



увы, нет этой темы в живых, все собираюсь заново ее создать, нехватает компромиса желания и свободного времени =(

Да я тоже об этом подумывал, вот только где такие весы взять... Но скажу, что они совсем легенькие по сравнению с неодимовыми

Гм.. че за штука и с чем ее едят? А если по делу, где их можно заказать? и как у них с намагниченостью?



Из Альнико делали магнитную систему некоторых советских динамиков (4а28, например, существует с магнитными системами из различных материалов).
Магниты в них много меньше. С годами размагничиваются меньше.



Это могут быть и неодимовые магниты, просто они без хромирования. Неодим, кстати, легче чем альнико при равной силе намагниченности.
Куча разных контор делает магниты, если заказать у буржуев, выйдет качественнее и дешевле.



А не подскажеш где лучше заказать и о каком количестве возможно общатся при заказе.

Сори, что переспрашиваю - ты уверен по поводу "Это могут быть и неодимовые магниты". Просто хочу собрать качественные гальво на полноценные 40к и угол раскрытия 80 градусов. А вес магнитов верне ихняя инерционность, думаю играет не малую роль.
