Делаем гальванометр

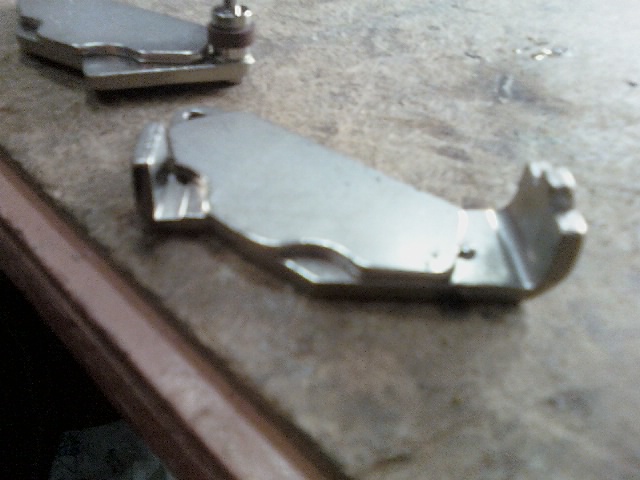

Я резал по 1 варианту на электроэрозионном станке

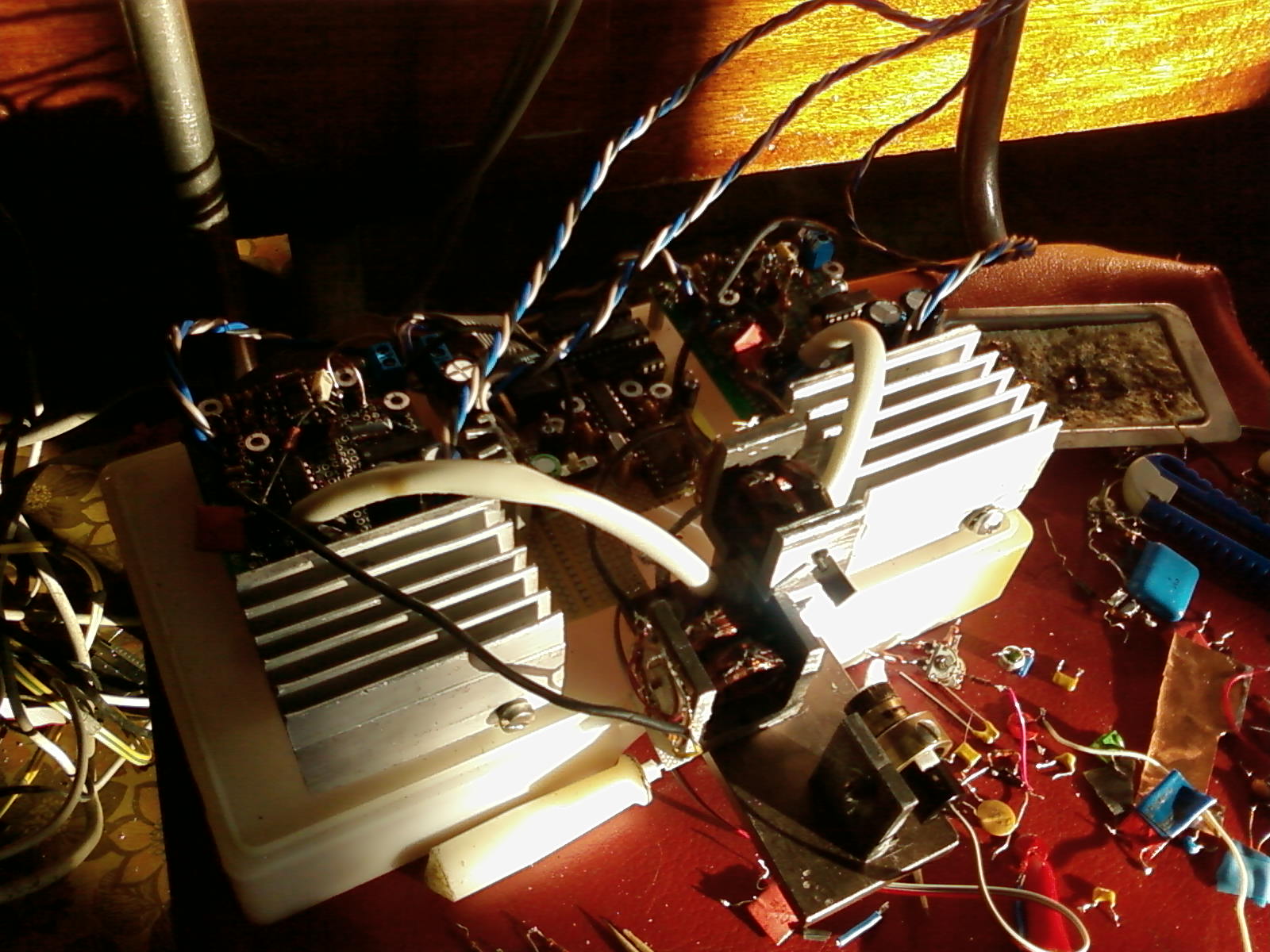

вот как у меня это выглядит
[attachment=0:619ss36o]SP_A0247.jpg[/attachment:619ss36o]
фотки есть получше но по объему не влазеют.
Спрашивайте если что надо



у меня по обратной связи вопрос. всё никак не могу разглядеть, две этих пластины касаются друг друга или на маленьком расстоянии, типа плоского конденсатора?
ну и вечный вопрос по схемам, как понимаю, по чану?



попробую более точно сформулировать возникающие у меня вопросы на текущий момент=)



что идёт на рисунке 2 на ось?скользящий контакт? тогда какую он роль выполняет? или просто поджимается ось, чтобы не уехала?)))

на рисунке 3 не понимаю, есть расстояние между пластинами или нет?

опять же второй рисунок. не могу разобраться, что к чему подключено.

может вопросы и глупые. но я просто не въехал, как именно работает эта схема стабилизации и пытаюсь разобраться, а не тупо повторить, то, что уже кем-то сделано.



попробуйте фото цеплять не через форум, а заливать куда нить например http://imageshack.us/ сейчас уже на русском, там удобно сделать предосмотр, особенно удобно для пользователей простаматривающих на ноутах, а то как влепит кто то картинку, приходится по горизонтали страницу двигать что б прочитать, а так превью глянул и если хочешь в новом окне открыл.
извините за оффтоп, но может инструкцию по добавлению фото куда нить в фак влепить.



По обратной связи ,она емкостная(рекомендую именно такую, а не оптическую) .
Расстояние между подвижной и неподвижной обкладкой датчика должно быть обязательно(у меня~1мм).
Обязательно должен быть подвижный контакт,без него не работает



по сути, если у меня корпус аллюминиевый, то он и будет передавать этот подвижный контакт. а что с чем соединено? можно фото ваших гальванометров? просто у чана плохо видно контакты и что куда идёт.



курим схему



если бы она ещё отображалась=) но подозреваю, что схема с чана)) не докурил её ещё...



не отображается что ли?)))) а я все прекрасно вижу =)

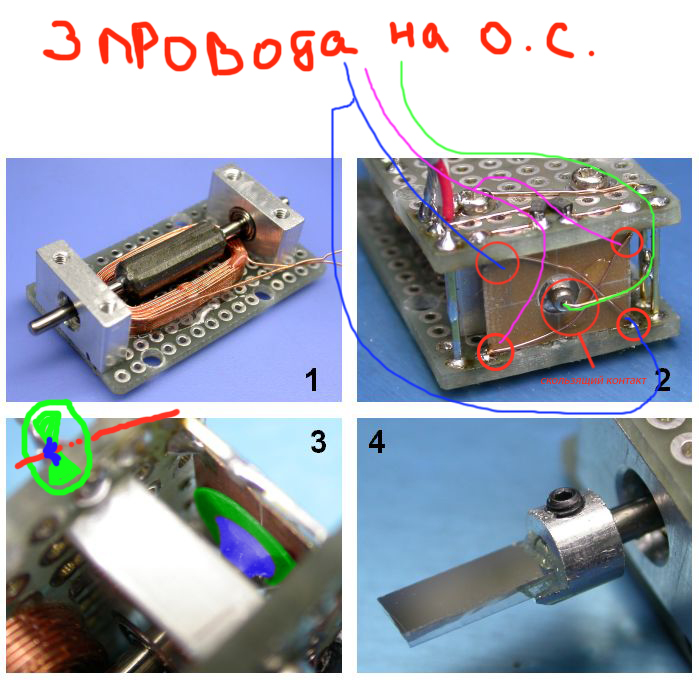

да, схема чана, там всего 5 проводов, 2 провода от катушек, и 3 провода О.С.
PS О.С. 1 провод идет к скользящему контакту (ось соединена с контактами вращ ротора), остальные 2 повода идут со статичного ротора(статора ), по одному проводу с диагональных площадок контакта
PSS прочитал...если захотеть то понять можно
PSSS куда схема исчезла? сморим тут http://elm-chan.org/works/vlp/galvo.png



а вот на эту схему я не натыкался!! спасибо большое=) и схема в посте выше отображаться стала!! респект и плюс за помощь=)



Всем привет!
Я тоже заинтересовался!
Есть 1 вопрос как резать такие магниты? Я посматрел все страницы в этой теме нашел про это но немного не понел!

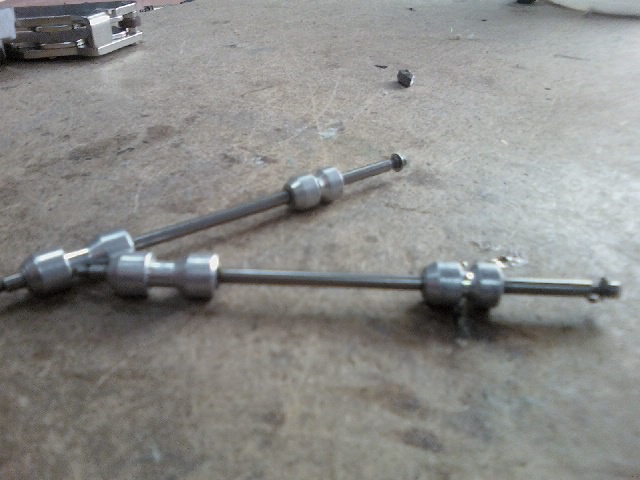

А такие стержни подойдут? ( Они спокойно и плавно крутятся)



я предпочёт направляющие от кареток приводов в качестве осей. а про нарезку магнитов - смотрите вначале темы, там подробно есть размтка

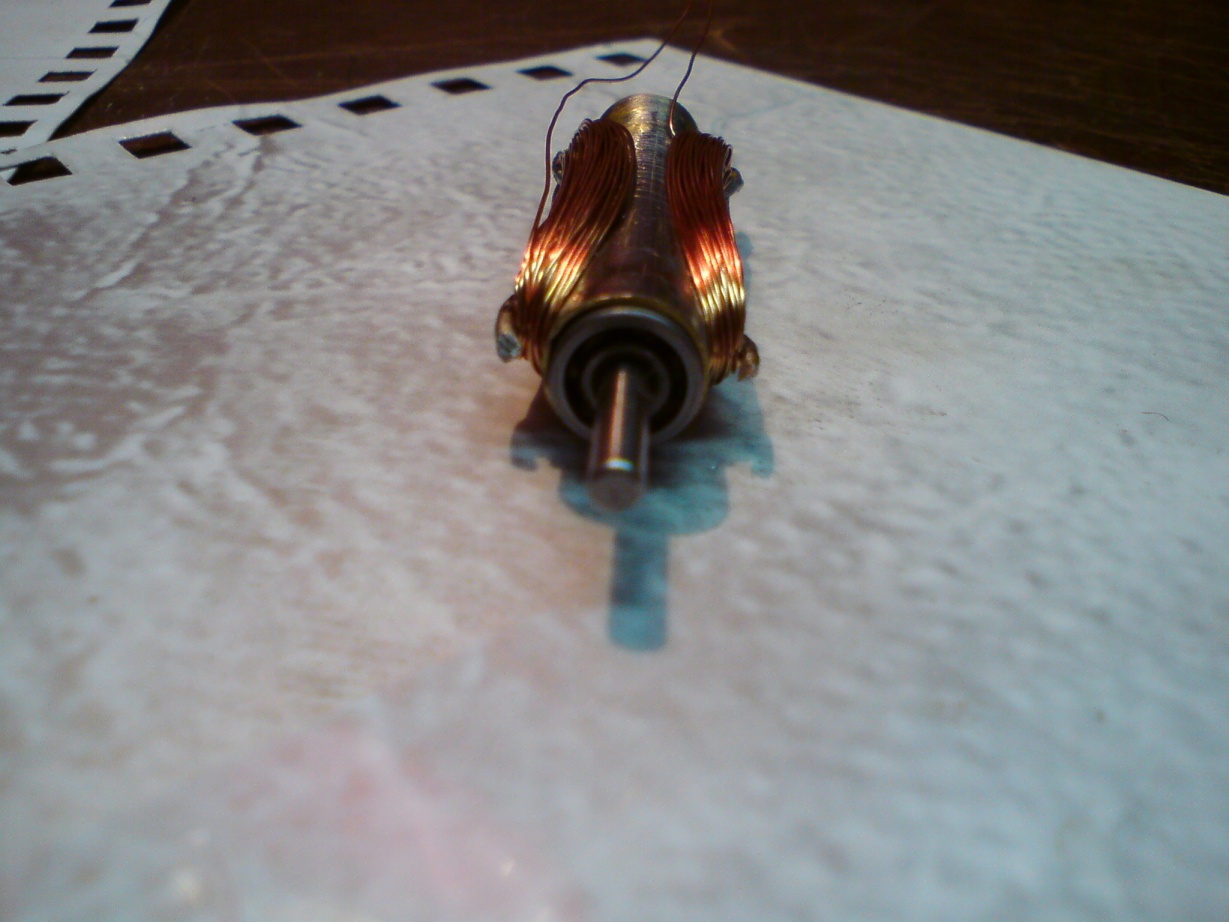

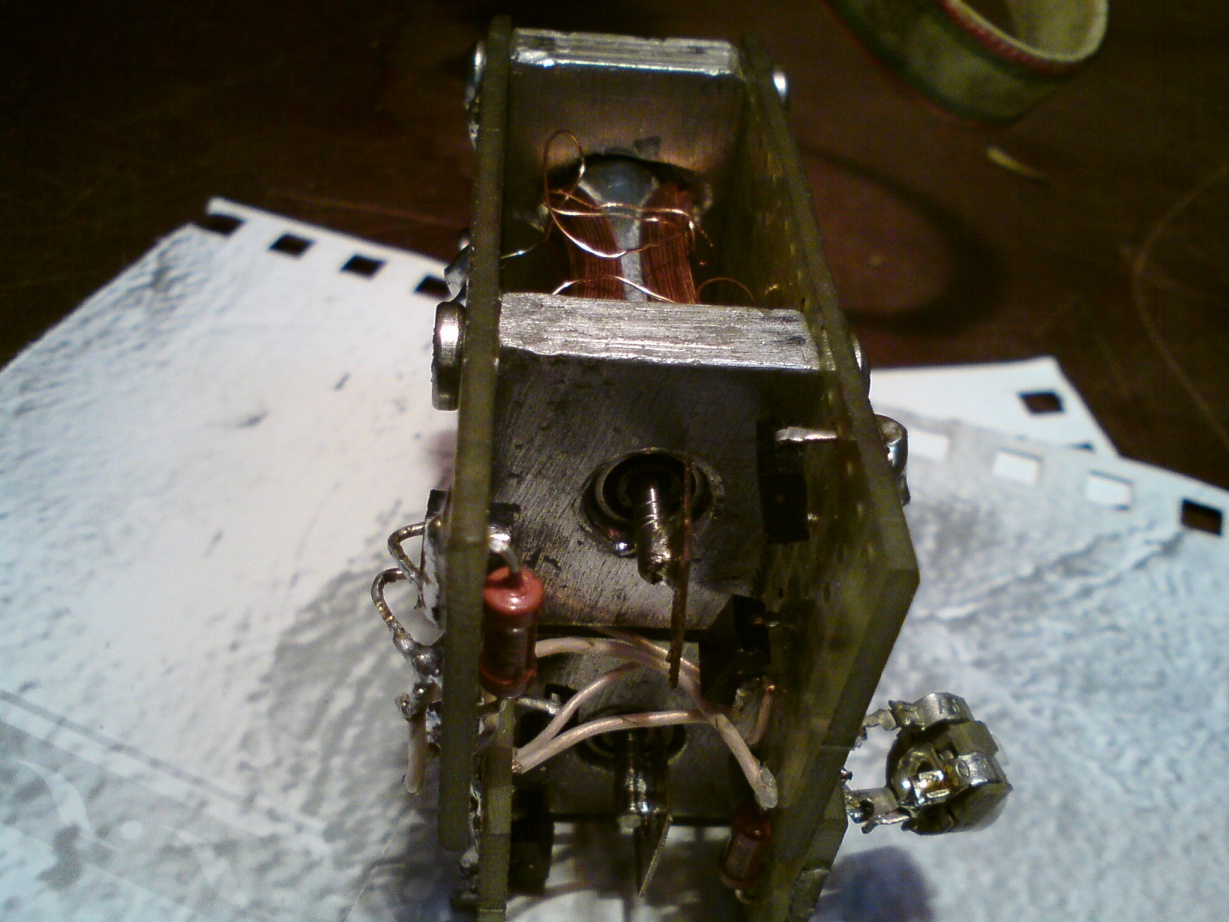

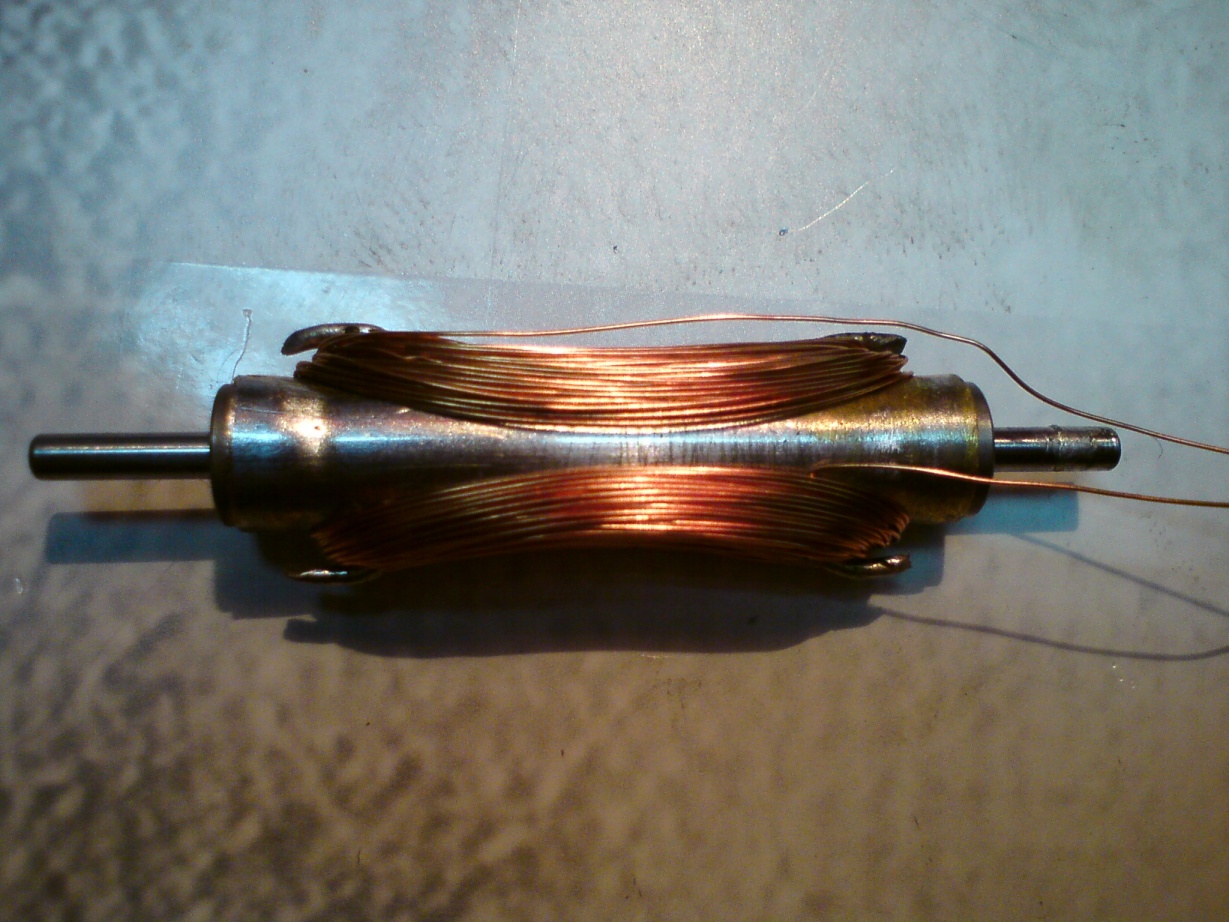

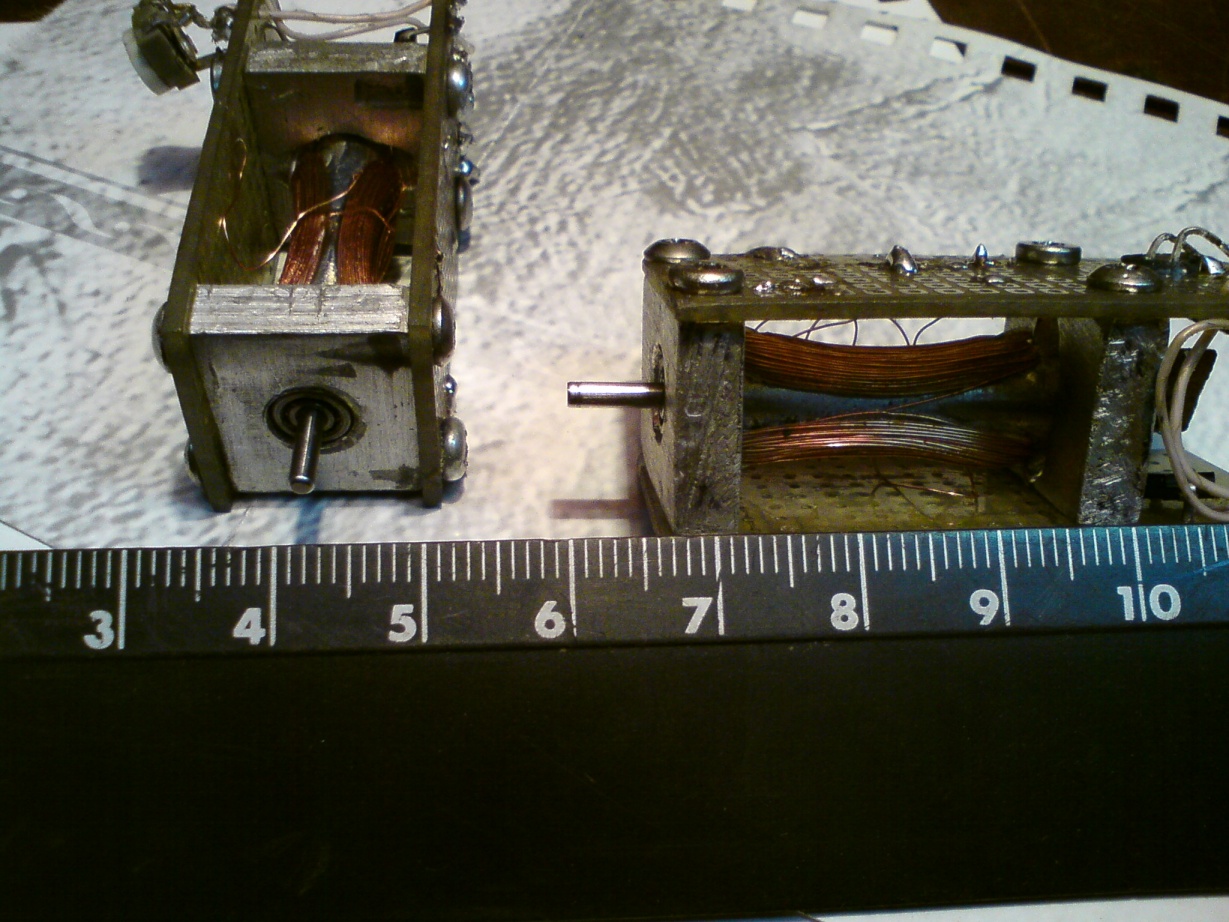

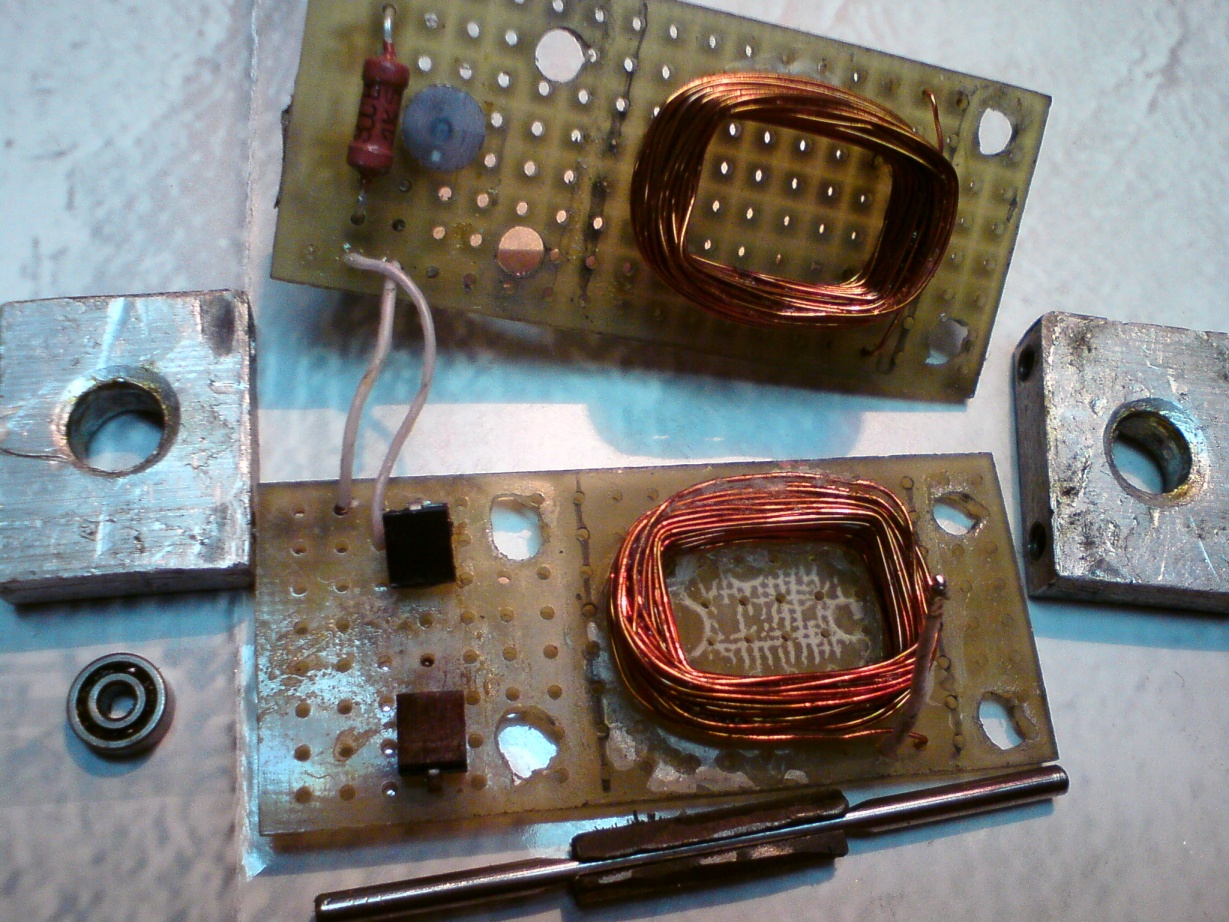

Паруденьков назад купил зелёный лазер 30мВт, при настройке оторвал проводок с обратной связи одного из гальванометров, в результате тот стал в крайнее положение и перегрелся. Магниты немного ослабли. После того, как восстановил схему, обнаружилось, что у ранее перегретого гальванометра скорость прорисовки сильно упала. Следует ВЫВОД - необходимо, чтобы сила взаимодействия катушек и магнитов на валу была максимально возможной. В результате - новая конструкция гальванометров ниже (ждут испытаний):

P.S. Приобрел телефон с 3,2 мегапиксельной камерой. Теперь фотки будут получше...



кто будет делать ОС емкостную, не делайте так гальванометры =) иначе у вас катушки и ОС замкнут нахир и сгорит все к чертям
ЗЫ - vitalkalm, ждем видео замути ченить типа такого http://www.youtube.com/watch?v=0j_XEvrQ ... re=related

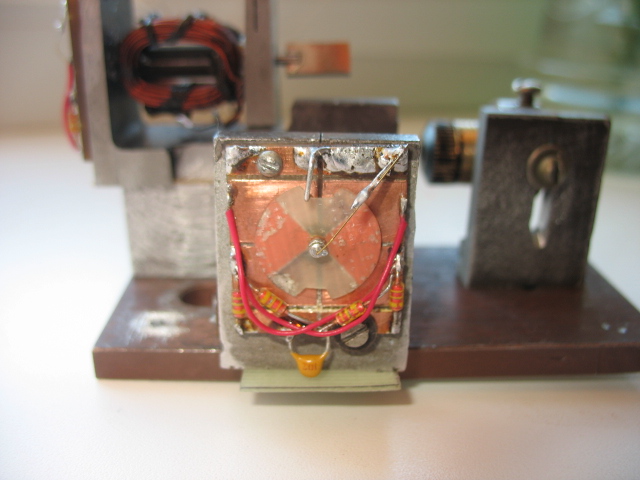

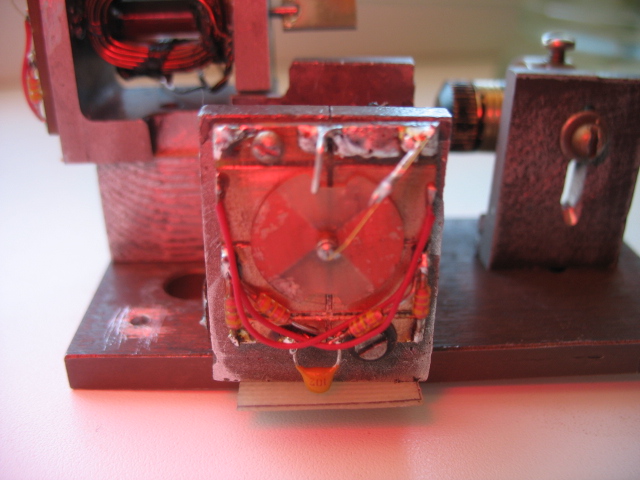

Я тожже Эксперементировал с расстоянием между катушками и магнитом
и пришел к выводу что в моей конструкции никак не влияет на скорость прорисовки

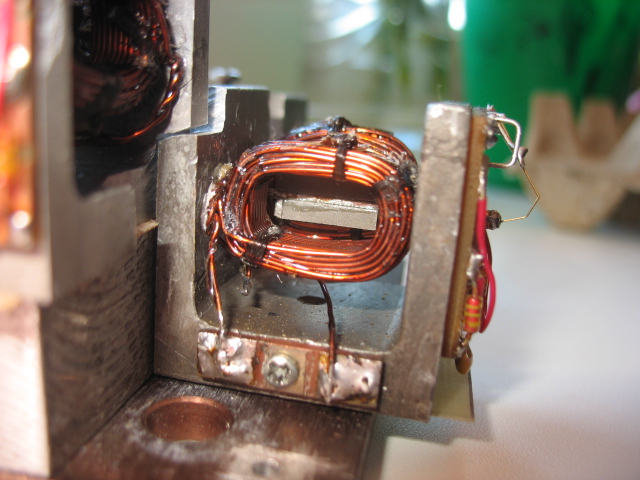

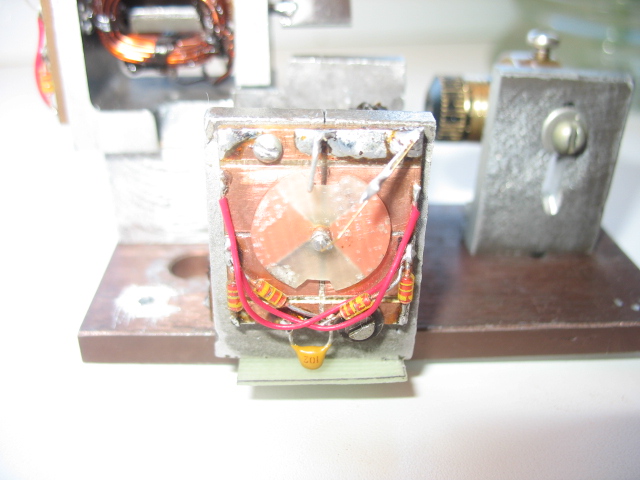

[attachment=4:30v1nvmu]IMG_3862.JPG[/attachment:30v1nvmu][attachment=5:30v1nvmu]IMG_3861.JPG[/attachment:30v1nvmu]
[attachment=3:30v1nvmu]IMG_3863.JPG[/attachment:30v1nvmu][attachment=2:30v1nvmu]IMG_3864.JPG[/attachment:30v1nvmu]
[attachment=1:30v1nvmu]IMG_3865.JPG[/attachment:30v1nvmu][attachment=0:30v1nvmu]IMG_3866.JPG[/attachment:30v1nvmu]



Хотелось конструктивно пообщаться с vitalkalm, у меня есть несколько вопросов по его конструкции
1.на скорости 12000точек/сек. рисует все илдашки?
2.какие используешь фотодиоды и ИКдиоды в ОС?
3.пришлось ли изменять схему C.Козлова(например добавлять еще ОС где либо в схеме)?
4.какой используешь источник питания



Скорость зависит от сложности картинки. Допустим Птицу летящую (файл CanGoose.ild ) рисует до 15-17K нормально.
Марку диодов в обратных связях не знаю, просто купил на рынке разных, а затем експеременировал с ними. Те, на которых остановился - видны на моих последних фотках (черные - ИК-приемники, синий - излучатель-светодиод ИК-дипазона, со спиленным корпусом почти до кристалла).
Схема Сергея Козлова с сайта Laserium.naron.ru повторил один-в-один (ну..., там кое-где подправил резисторы в ООС и номиналы конденсаторов в ускорителях (LF damping)), даже расположение элементов на печатке сохранил на 90%.

Источник питания - трансформатор с двумя идентичными вторичками - два моста - конденсаторы (на каждую сторону по 15 000 мкФ).

В процессе настройки заменил все микросхемы операционников на LM084, - разници никакой.



vitalkalm где взял транс? Сколько искал подходящие не встречались ,в основном все слаботочные.
