  1. Ghost_Russia

    Ghost_Russia Пользователь

    тоже думаю что надо будет заказать такие магниты, это самый простой способ чем мучиться с обтачиванием

    Ghost_Russia, 28 дек 2009
    #381
  2. электроприводчик

    электроприводчик Пользователь

    я не знаю как вы стачиваите так сильно зачем там надо что-бы магнит лег хоть не немного ровную поверхность.Некоторые просто не стачивают а сверху клеят с двумя прокладками между магнитов.Не получилось раз попробуи еше.

    Сколько по ценам цилиндрические магниты стоят примерно ?

    электроприводчик, 28 дек 2009
    #382
  3. Acinonyx

    Acinonyx Пользователь

    от 30 за магазинные (размеры не очень подходят) до 200 за заказной по своим размерам

    Acinonyx, 28 дек 2009
    #383
  4. asux

    asux Новичок

    люди ,а какое сопротивление должно быть???у меня 4.6 ома когда 2ве катушки последоватеоьно!!!!

    asux, 29 дек 2009
    #384
  5. GOA

    GOA Новичок

    То что надо. Погрешность прибора посмотрите замкнув щупы при измерении сопротивления и вычтите.

    GOA, 29 дек 2009
    #385
  6. arhimed383

    arhimed383 Новичок

    ...

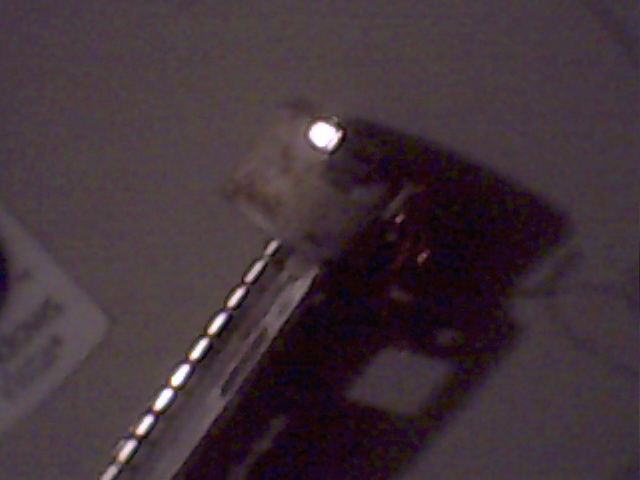

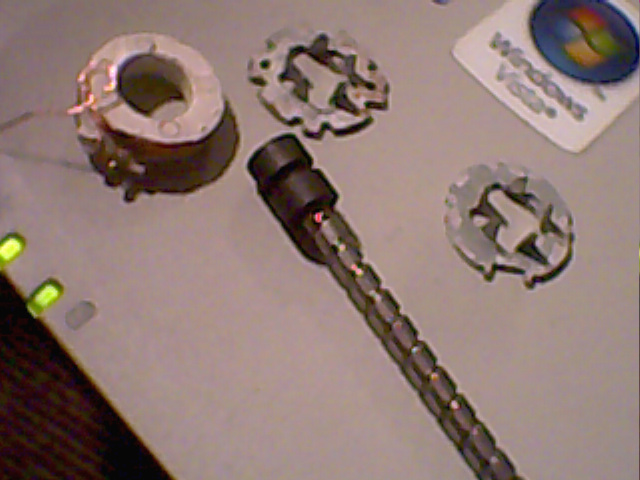

    Здравствуйте ! А не лучше сделать на шаговых двигателей из СД-ДВД приводов которые лазер ...?


    Вложения:

    • pic0049.jpg
      Размер файла:
      94,5 КБ
      Просмотров:
      855
    • pic0052.jpg
      Размер файла:
      106,2 КБ
      Просмотров:
      918
    • pic0050.jpg
      Размер файла:
      100,6 КБ
      Просмотров:
      924
    arhimed383, 30 дек 2009
    #386
  7. Acinonyx

    Acinonyx Пользователь

    было бы лучше давно бы сделали...

    Acinonyx, 31 дек 2009
    #387
  8. arhimed383

    arhimed383 Новичок

    Ребят не в обиде дела просто объясните плиз Вы же по опытнее меня ... я просто спросил можно ли ставить или нет , хочу собрать лазер но чтоб он изображал спектр музыки то есть синусойду , есть два варианта либо механическую развертку либо с двумя гальва. механика - типа лазер по оси крутиться и в то же время под музыку смещается вверх вниз ) частота включение лазера будет регулировать ширину сперта либо по оси либо определенный участок будет изображать . Хочу собрать так как думаю что не так дорого обойдется , у нас в Молдове - Кишинев простой лазер китайсткая сборка, хуже чем на форуме РадиоКот , короче стоит 300долл. мы в прошлый понедельник купили ))))) на растоянии 15м предел )))))))))) да и все эти звездочки квадратики и все такое не очень удовлетворяет .

    arhimed383, 1 янв 2010
    #388
  9. msergey4

    msergey4 Новичок

    У кого то есть законченный вариант самодельного гальванометра или пока только эксперименты.

    msergey4, 7 янв 2010
    #389
  10. Ryazanec

    Ryazanec Модератор Staff Member

    ну есть.

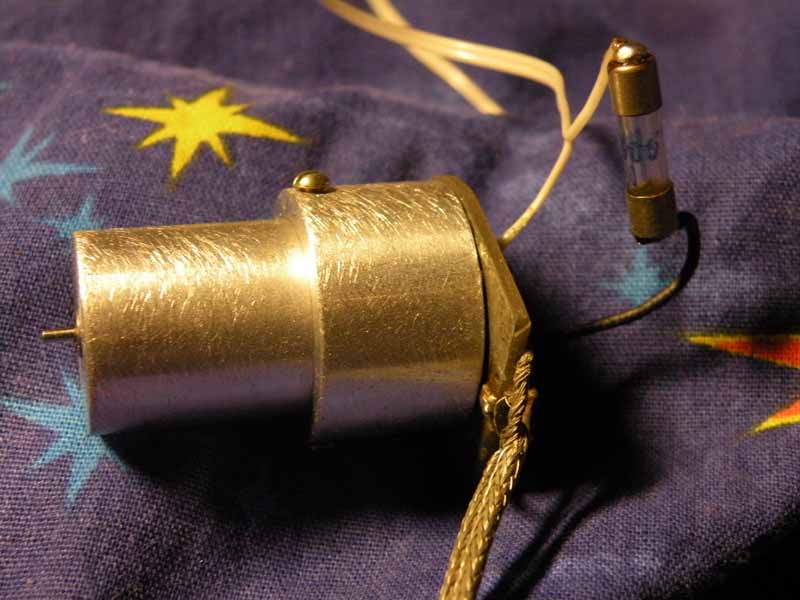

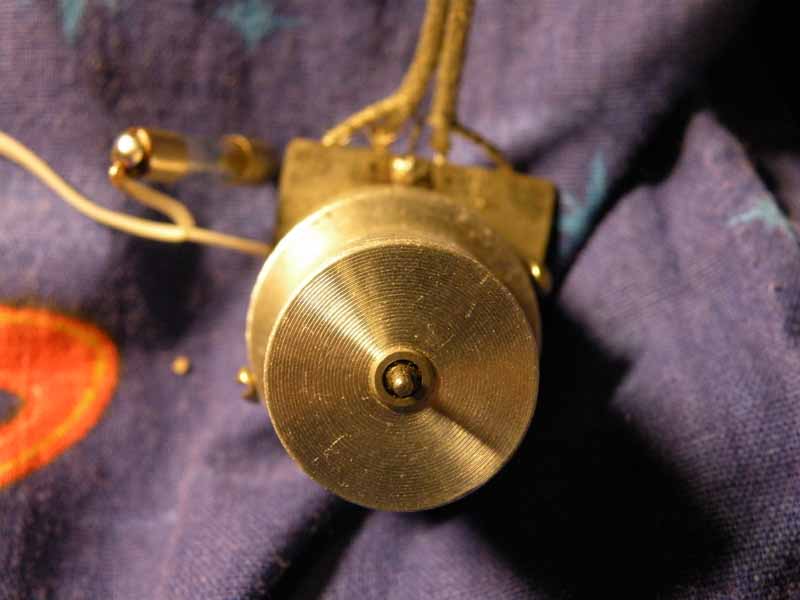

    диаметр вала 1,6 мм диаметр магнита 3,5 мм длинна магнита 10 мм
    чертеж корпуса есть на форуме - выкладывал.

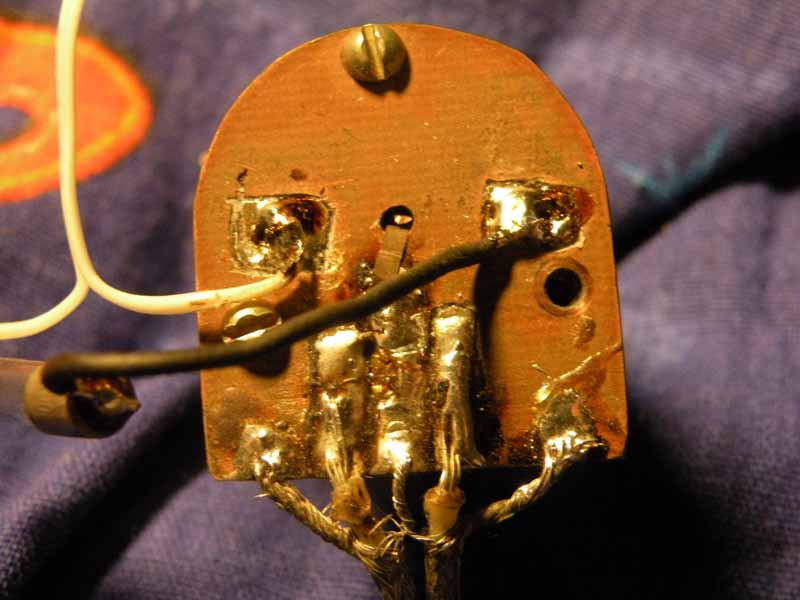

    катушки наматаны не плоскими а изогнутыми так что магнит находится внутри, от этого при перегреве один магнит у меня пострадал ибо зазор между катушкой и магнитом меньше миллиметра. катушки приклеены к 2м окрузлым вставкаи, которые помещены в корпус, внутри закреплены в распор 2мя клинами. Скорость проверить немогу - нечем выводить данные с компа на усилитель, сцема с цапом незаработала - придется я думаю перепаивать провода кое где, ибо с тем что лежит на лазериуме nls работать отказывается. спагети вообще огорчила - вернее звуковуха - при перемыкании конденсаторов она отказывается воспроизводить звук (винамп даже виснет) стоит перемычки разорвать - всё работает, видимо следит звуковуза за тем что на выходе, видимо придется отдельно провода подпаивать оставляя конденсаторы на месте а сигнал снимать ло них. И еще - спагети так и не дала мне нормальную модуляцию на выходе... X Y нормалные а лучь не модулируется.


    Вложения:

    • 01.jpg
      Размер файла:
      80,2 КБ
      Просмотров:
      839
    • 02.jpg
      Размер файла:
      63,5 КБ
      Просмотров:
      890
    • 03.jpg
      Размер файла:
      74,7 КБ
      Просмотров:
      856
    Ryazanec, 7 янв 2010
    #390
  11. msergey4

    msergey4 Новичок

    А как он рисует, увидеть можно?

    msergey4, 8 янв 2010
    #391
  12. Ryazanec

    Ryazanec Модератор Staff Member

    Вы невнимательно прочитали? прочитайте то что до фоток написано.

    Если не поняли смысла то - проверить немогу, так как пока нет времени и возможности это сделать.

    Ryazanec, 8 янв 2010
    #392
  13. электроприводчик

    электроприводчик Пользователь

    Ryazanec ОС конденсаторная на твоих гальво? сколько не смотрел походу конденсаторная.

    электроприводчик, 11 янв 2010
    #393
  14. GOA

    GOA Новичок

    Емкостная :oops:

    GOA, 11 янв 2010
    #394
  15. Ryazanec

    Ryazanec Модератор Staff Member

    она самая

    Ryazanec, 12 янв 2010
    #395
  16. Алексей33

    Алексей33 Пользователь

    Здравствуйте народ. Давно читаю ваш форум. Вот решился добавить свою посильную лепту
    Помоему должно получиться неплохо!

    Алексей33, 14 янв 2010
    #396
  17. Ryazanec

    Ryazanec Модератор Staff Member

    Вообще идея хорошая, оси и подшипники от туда, я почемуто думал что ось не съемная там :? .

    корпус к тому же для гальванометра есть там и катушки разместить можно, останется только магниты на ось а моторчиков этих на любом радиорынке навалом, и в компьютерных комиссионках...

    Единственное я засматривался на шаговики из приводов, они габаритами меньще и более длинные магниты воткнуть удалось бы...

    Ryazanec, 15 янв 2010
    #397
  18. Алексей33

    Алексей33 Пользователь

    Ножет они и маленькие эти моторчики от латков CD зато и инертность будет малой! Я так понял чем мельче тем лучше! (поправте если ошибаюсь)

    Алексей33, 18 янв 2010
    #398
  19. GOA

    GOA Новичок

    Инертность зависит от массы и в большей степени от внешнего диаметра всего ротора в целом, включая зеркало.

    GOA, 18 янв 2010
    #399
  20. Алексей33

    Алексей33 Пользователь

    Только осталось придумать как сделать обратную связь (положение ротора отслеживать)

    Алексей33, 18 янв 2010
    #400
