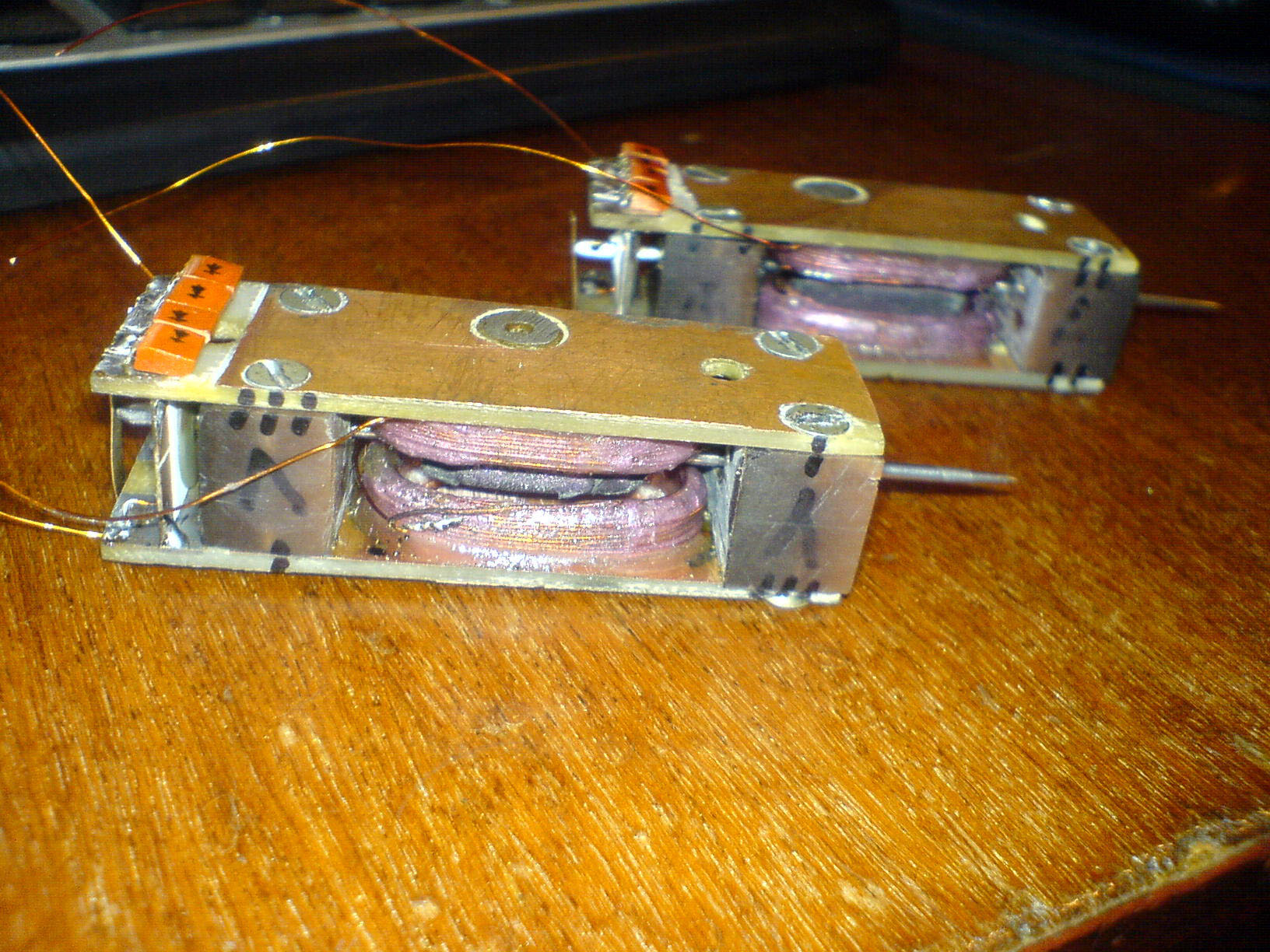

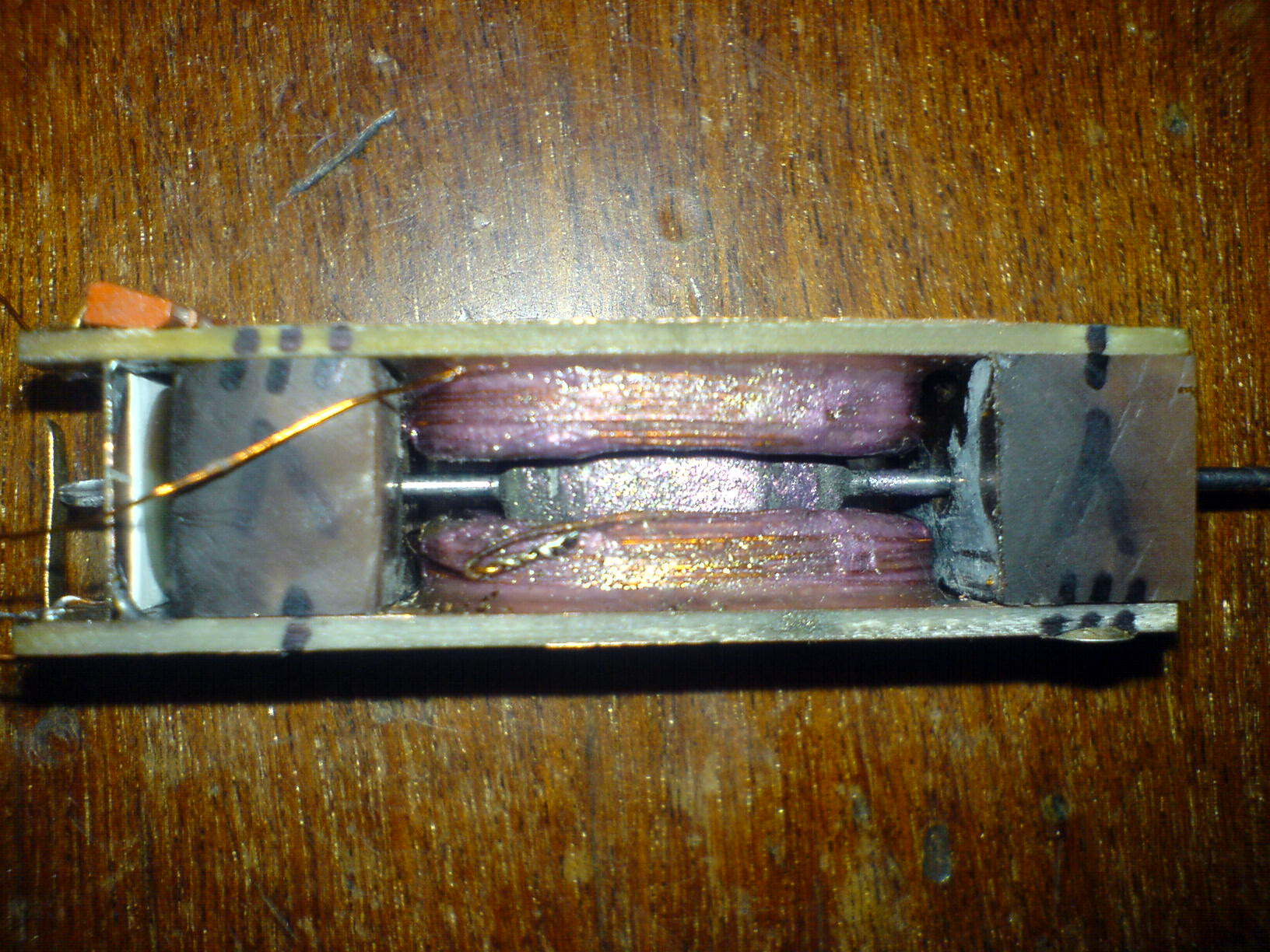

Делаем гальванометр

вот выкладываю печатку в Layout + фото с расположением элементов...
(повторюсь, ПОЛНОСТЬЮ ПОД ЧАНОВСКИЕ ДЕТАЛИ ПО ЕГО СХЕМЕ V2.0 кому что не подходит - дорабатывайте сами, товарищи! Я вот себе генератор 8MHz на логике буду собирать, посему переделаю немного печатку...)

P.S. если вдруг обнаружаться ошибки (хотя я 100 раз проверил...) пишите в личку!



а ЦАП собирал по какой схеме ? по той которая на лазериуме ? http://laserium.narod.ru/openloop.html



ещё не собирал. Хочется что-то автономное, у чена неплохая схема контроллера, правда я там что-то прошивку не догоню, кажется файла eerom не хватает для меги, а без прошивки вся схема - кучка высокоинтеллектуального мусора...



Привет ! Читаю ваш форум давно . Не судите строго особенно Админы. Собрал лазер из 16Х нека схема драйвера по третьей схеме. Работает прекрастно.Зажикает спички, прожигает дискеты 1,44 . но что-то я отклонился от темы. Решил собрать гальвонометр и наткнулся в инете на фирму производящую магниты http://www.pmspb.ru/ndfeb.html. Стоимость магнита для гальвика 15 руб. Диаметр 5 мм длинна 2,5 мм намогниченность диаметральная чего нам и надо. Заказал у них 6 магнитов но уже под себя трубчатый ,внутренний диаметр 2 мм наружный 5 мм длинна 3см . Проблема с Пилением и сентровкой отпадает . Внутренний диаметр взят из за вала который стоит на струйных принтерах НР он не магнитется. Вот просто хотел поделиться информацией . Схему усилителей собираю с народа .



На московском сайте http://www.magnitos.ru/index.php?categoryID=96 я нашел 3 мм диаметр 8мм длинна . Просто интересует какие лучше , заказать можно любые . Интересно какие используют в фирменных скоростных гальвиках ?



Просто заказал под свой вал. Можно и меньшего диаметра . Вопрос о силе магнитного поля и е-но о скорости отработки. Подшибники взял от Р.У. вертолета Ти-рех 450 . Вал от струйника НР он держит крышки картреджей длинной примерно 70 мм . Звиняйте просто не когда не писал в форумах . Только всегда читал , а тут зацепило прям как когда-то , когда делал еще цветомузыки.



Ну а чтобы сделать заказ на таком сайте, небось нужно заказ сделать минимум гривен на 200? Куда я столько магнитов прилеплю? А поштучно их врядли кто будет отправлять...
А так конечно идея неплохая, да и пара готовых магнитов даже дешевле, чем битые винты+последующая обработка...



Они могут намагнитить по любому. Нам нужна диаметральная намагниченность.
Не помню где наткнулся на сайт там гальвонометры имеют три катушки и магниты намагничены диаметрально S/N/S/N/S/N



Есть вопрос к тем у кого гальвонометры уже собраны на какой частоте работают собранные девайсы какой угол развёртки у меня максимум что получилось 5 градусов на частоте 30Гц настколько я понял у фирменных углы до 60 градусов и частоты - десятки килогерц.



на счёт http://WWW.PMSPB.RU

>Меня интересесуют несколько вопросов относительно вашей продукции:
>1) Способы оплаты и доставки? (Почтой отсылаете? Как далеко?)
>2) Минимальный заказ? (шт./руб. )
>3) Сроки

<1.Оплата по счёту. Доставка осуществляется почтой России или автотранспортной компанией. Отправляем по всей России.
<2.Минимальный заказ от 1 шт.
<3.Срок производства 3-4 недели. Если есть Ваш размер на складе, то отправка сразу после оплаты.

>А за пределы России отправляете? Я с Украины.

<Да, отправляем.

(только доставка около 120 гривен! Нерентабельно взять магнитов на 20 и 120 платить за доставку...)

По моему, всё понятно...

З.Ы. Вообщем был я в Запорожье, там LM675T ни у кого нет! Генератора EXO-3 тоже. Взял кварцы на 8 Mhz, буду делать на логике... А вот LMку ещё в Днепре посмотрю недели через 2...



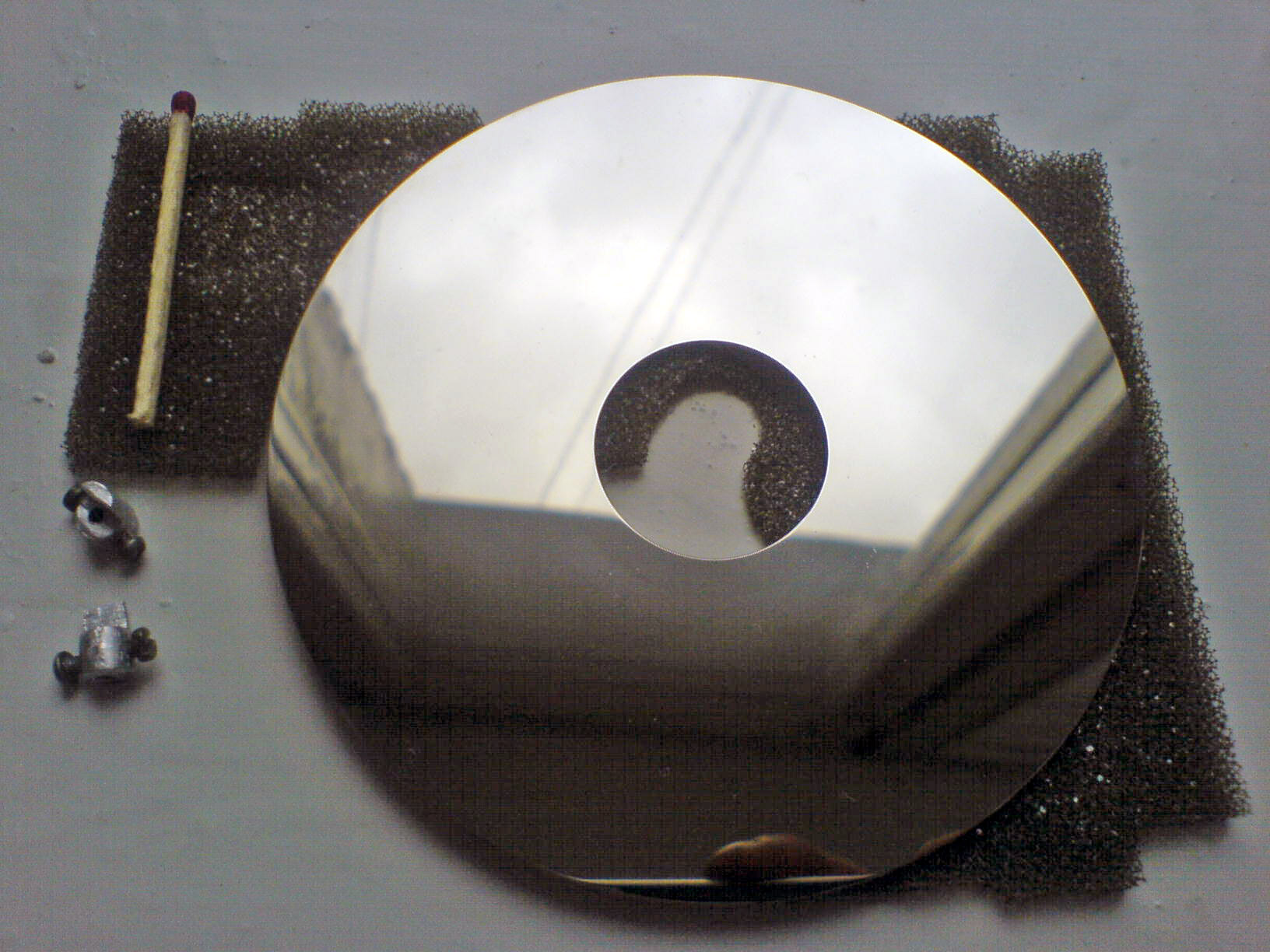

люди а какие магниты брать и откуда чем их резать а то взял от жесткого начал пилить мини болгаркой магнит нагрелся и потерял свойство!!!!



нужно пилить вместе с водой...

Я вообще 1 магнит разломал.. и на точильке точил в форум которая мне нужна. с водой. и давал магнитам не нагреваться.. вот и всё



я на наждаке обтачивал армированным вулканитом. Почти не грелись магниты. Делал, как уже заметил электроприводчик, зажал оську с наклеянными магнитами в дрель и вращая её, обтачивал вулканитом. Получилось приемлимо...



а никто никогда не задумывался над таким вариантом включения гальванометра?
Ведь у нас 2 обмотки одна напротив другой, следовательно:
1) ток через левую обмотку, поворот влево
2) ток через правую обмотку, поворот вправо
3) одинаковый ток через обе обмотки, нейтраль.

P.S. Pic контроллер для примера нарисовал, можно включить через что угодно....
P.P.S. такое включение позволит обойтись однополярным питанием...


Кстати, этот вариант кто-нибудь видел? http://www.shematic.net/page-29.html



korn2005 Ничего принципиально нового не изобрёл Такое включение используется в шаговых двигателях, у которых есть отвод от середины обмотки, для упрощения драйвера.
Но кпд ниже, т.к. одновременно работает только половина обмотки.



Итак продолжим...



korn2005 какое у тебя получилось расстояние между обкладками ? трения нет? емкость и так очень мала (~2 пФ в лучшем случае) а ты её еще уменьшаешь, это отразится на чувствительности. У Чана помоему расст. не более 0.1 мм судя по фото и никакого изолятора нет, просто очень аккуратно и втулочка с обкладкой строго параллельны второй 4-х квадрантной обкладке
