Делаем гальванометр

хорошо посижу перевиду почитаю. Пришли заказаные мнои детали для уселков. Но касяк все только для одного хватает и не LM3886 ни LM675 у них неоказалось,из микрух только TLO84CH.Одни растроиства придется по магазинам в своем городе проехаться может что и наиду.



Значит так искал



по даташитам есть хороший сайт http://doc.chipfind.ru/ ,вот по TL084 http://doc.chipfind.ru/search.htm?t=part&s=TL084&m=0



электроприводчик На будущее пригодится: http://www.alldatasheet.com/

Если будет токарь делать - то да, иначе фигня получится

Ryazanec Задумка хорошая. Единственное - скрепление половинок как-то некрасиво сделано. Тогда уж лучше отверстия с резьбой на левой детали сделать, а на правой просто отверстия, чтобы винт проходил. И тогда они красиво скрутятся, а не просто зажмутся (а то и погнутся, если сильно зажать. или слетят, если слишком слабо).

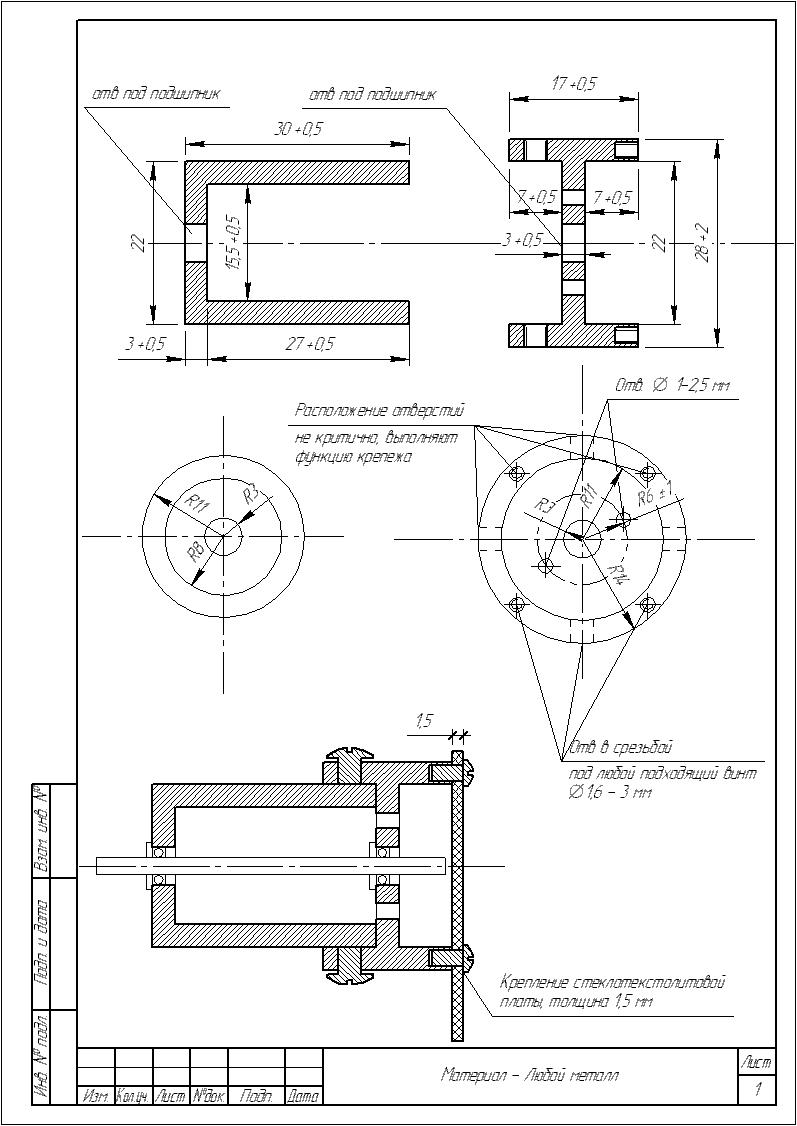

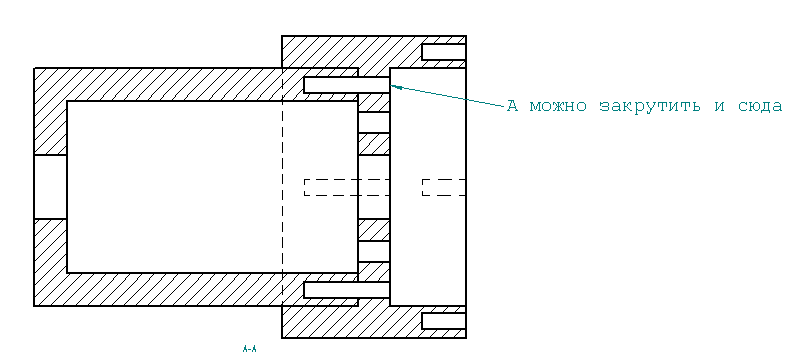

Или так:
(не полноценный чертёж, просто чтобы показать).
[attachment=1:v5t2wvkk]galv1.png[/attachment:v5t2wvkk]

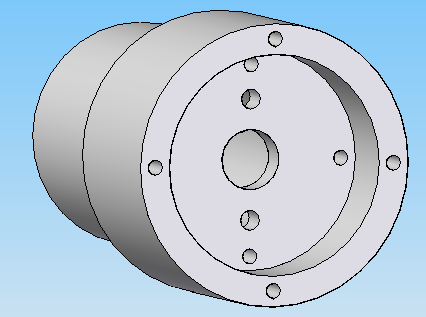

Кстати в чём чертишь? Я в Solid Edge
[attachment=0:v5t2wvkk]galv2.png[/attachment:v5t2wvkk]



да сердечники ненужны совсем

Товаришь электроприводчик - нехорошо создавать клона, постить одно сообщение чтобы поставить ему + в репутацию с целью поставить ме минус.

Поаккуратнее - некрасиво так поступать.

Ryazanec



значит смысла нет ставить это реле,не поиму зачем оно вообше нужно,вроде как зашита


Вчера разработал печатки на чановскии уселок с фото ОС,пока только без выходного каскада,сеичас на компе зачерчу и выложу проверти кому не лень может где ошибки есть,100% кому нить еще пригодится.

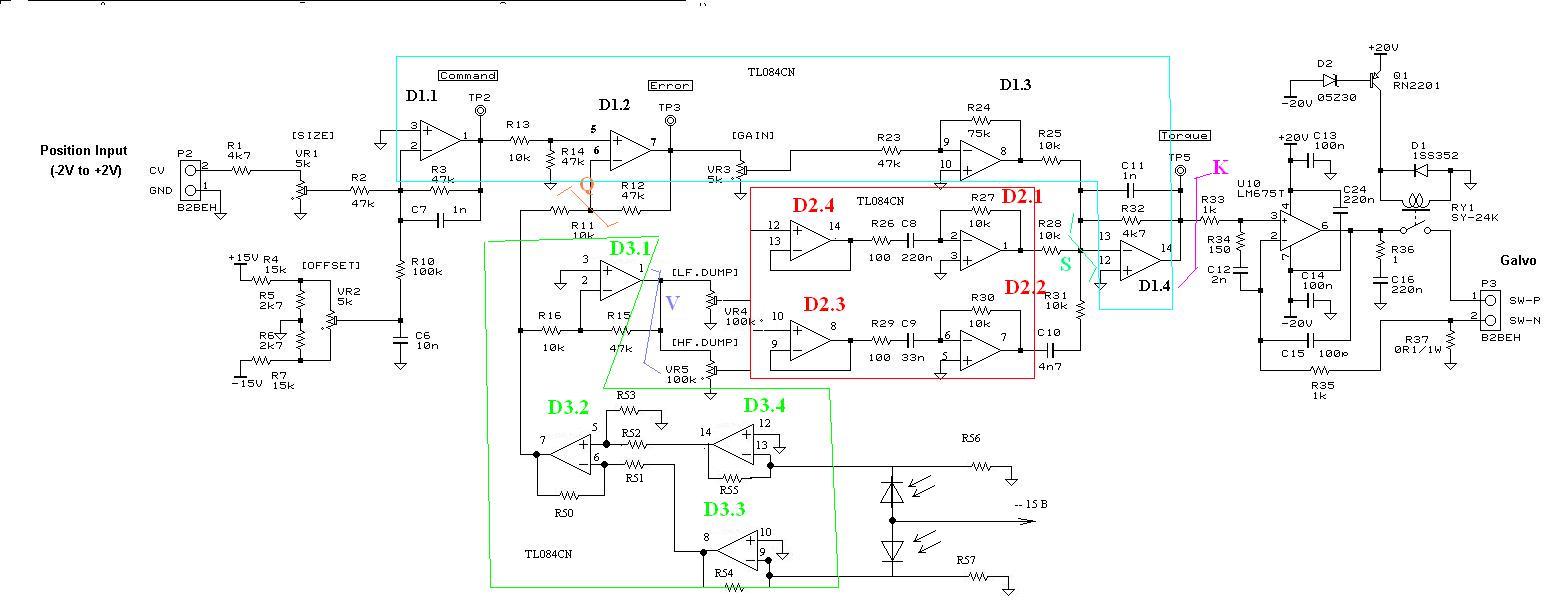

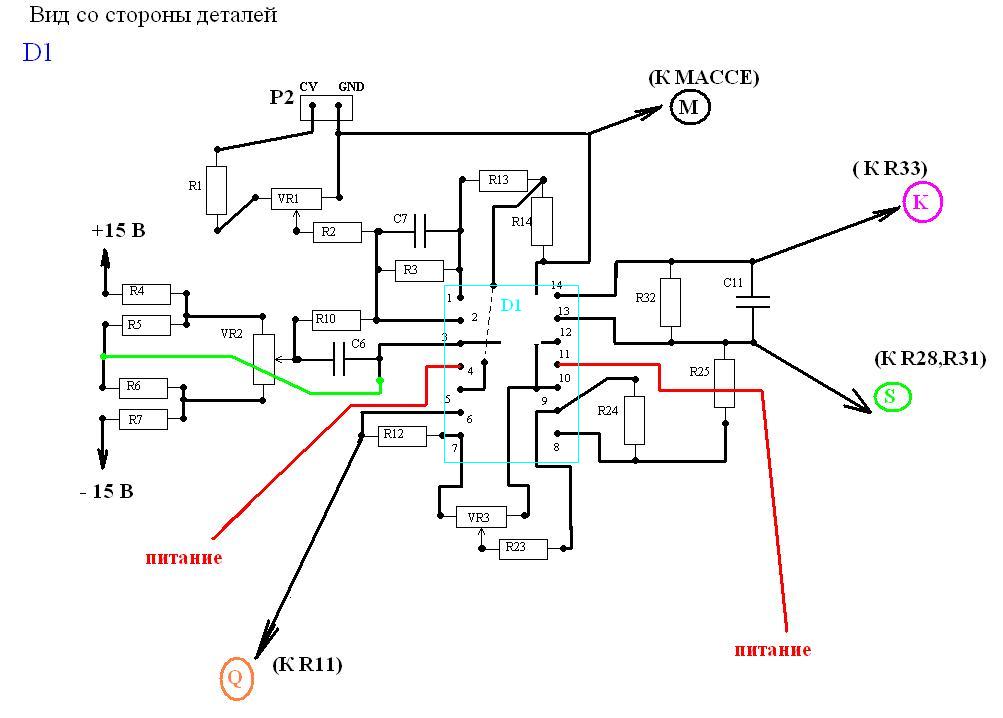

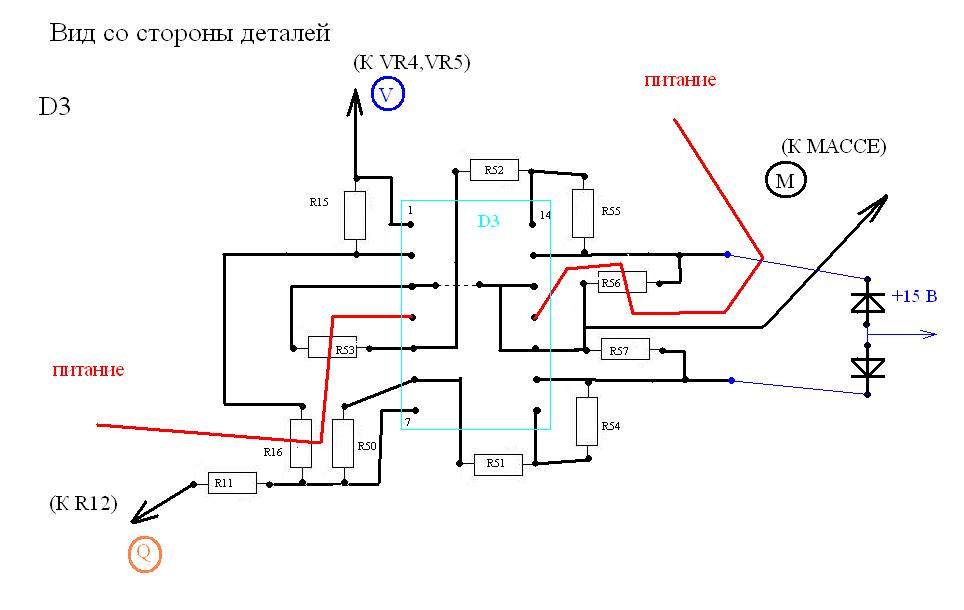

вчера на работе просматривая военные фильмы и попивая кофе, рисовал схемы расположения элементов нля уселков.В этои системе ОС оптическая.Схемы решил разбить на исполнительные микросхемы и всю окружающую обвязку.Точки соединения схем обозначены буквами и элементами. Схемы без оконечного выходного каскада у меня в наличии нет такои микросхемы поэтому пока не рисовал.Кому не лень проверти может есть ошибки


Простите меня за то что я такой неграмотный и незнаю где кнопка "править" и обычно мешаю всем когда пишу по 5 сообщений подряд...



я когда учился в 7 коассе ходил в радио кружок на выстовку собирал кубик для игры в нарды (генератор случаиных (там 7 светодиодов стояло еше первых которые полностью зеленые уже потом стали появляться прозрачные разноцветные) чисел вобшем выдает 2 случаиных числа думаю знаите как это делается) меня научили строить на милимитровки больше не переучивался.я не умею ползоватся всякими рисовалками схем,поэтому рисую тупо в Painte и сохраняю в JPGE.И схемы не конечные просто что-бы знать места нахождения элементов при распиновки микрух.А дальше надо хорошо проверить и уже подгонять по размерам деталеи, сам же знаеш что и сопротивление одинаковых номиналов бывают разных размеров или можно сопротивления поставить вертикально.Конденсаторы тоже разные кто что достанит подогнать будет не сложно.Я выложил проверить первая принципиальныи монтаж 3 следуюших схемы расположения элементов

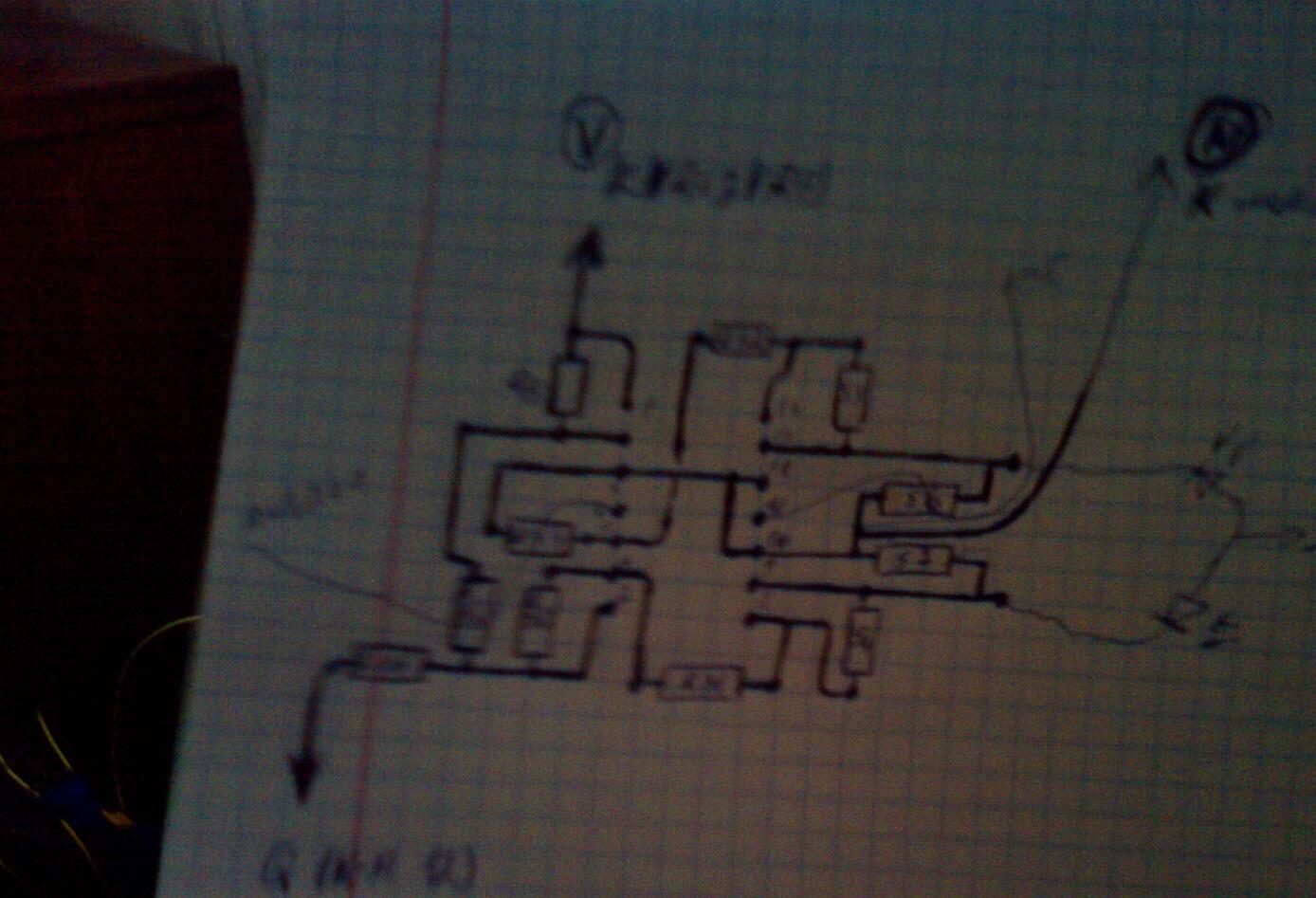

А вчера на работе компа небыло поэтому тупо рисовал от руки.

Простите меня за то что я такой неграмотный и незнаю где кнопка "править" и обычно мешаю всем когда пишу по 5 сообщений подряд...

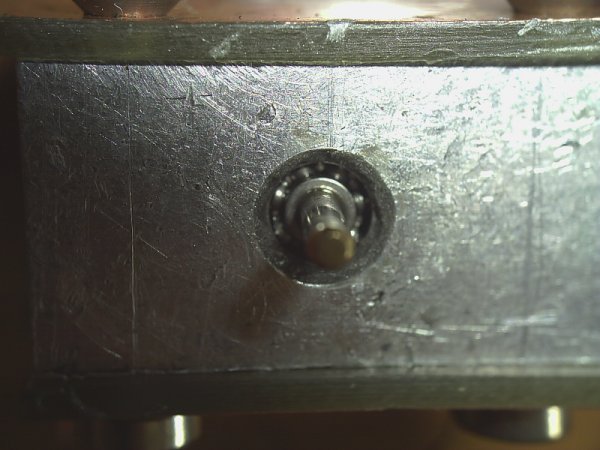

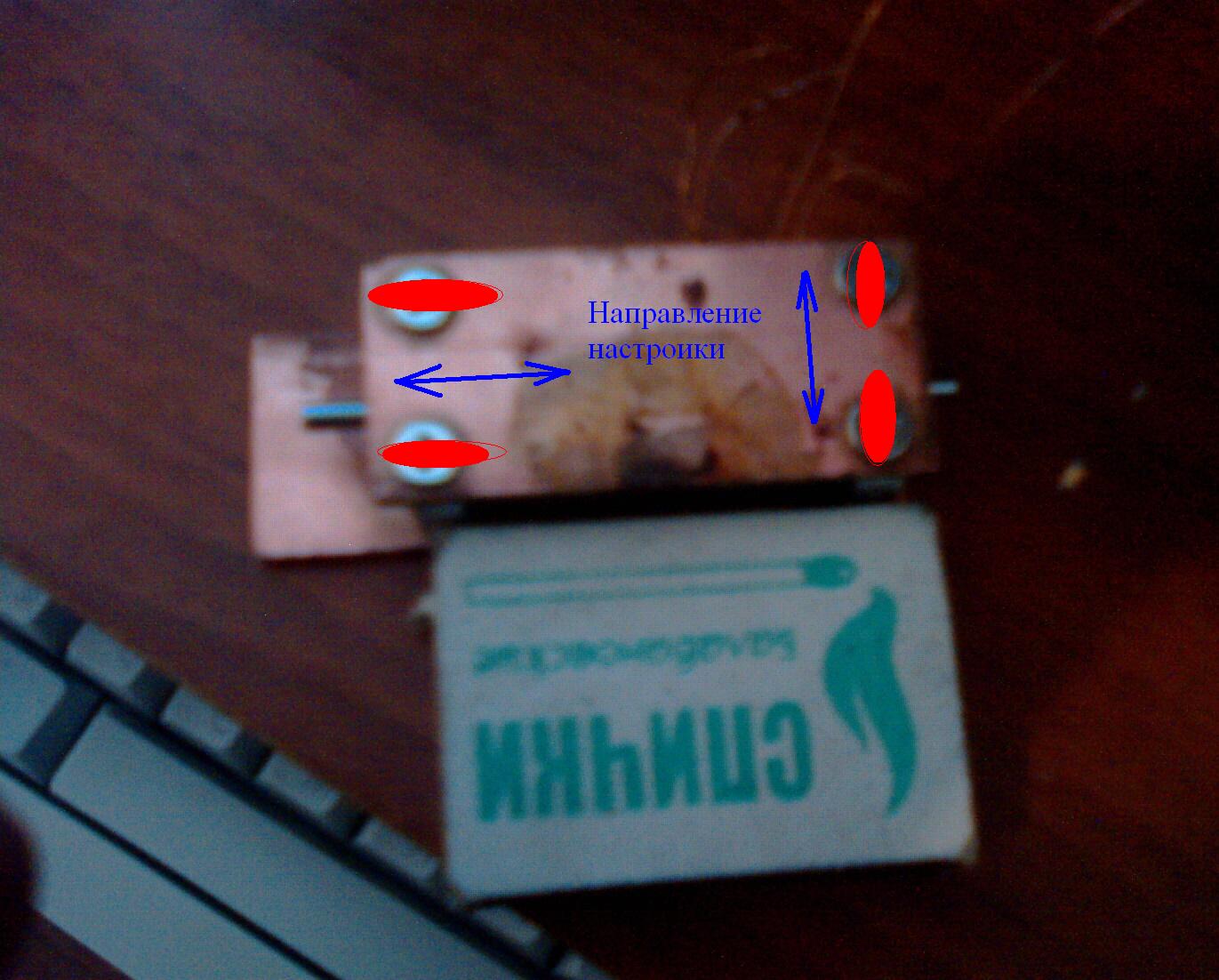

можно не парится с настроикои подшипников,просто в текстолите делаем отверстие побольше так сказать с проточкой.

НА верхнеи стороне, с одного края делаем вдоль с другой стороны поперек.

на нижнеи плотформе наоборот там где сверху поперек делаем вдоль и наоборот.

Думаю понятно будет.

Еще можно при изготовлении стояк где находяться подшипники поити методом исключения, берем пластину дюралевую(алюминии у кого что есть) толшинои 5-7мм, вырезаем пластины на 4-5мм больше конечного размера складываем вметсе и по краям сверлим отверстия 3мм вставляем болты с гаиками и хорошо скручиваем нашу конструкцию. теперь имеем слоеныи пирог из 4 пластин.На компе чертим по размкрам со всеми нужными нам отверстиями шаблон распечатываем 2 штуки и с обоих сторон слоеного пирога наклеиваем на БФ - 6 (держит хорошо зараза) и уже по этому шаблону сверлим центральное отверстие под подшипники и обрабатываем грани по размеру.В итоге получает более менее ровные боковые стенки гальво.Совет для тех у кого нет фрезеного станка.



а проще всего подшипники приклеить с помощью "холодной сварки" , быстро затвердевает, мало растекается. Чтобы клей не залил полностью подшипник ,нужно сделать из бумаги защитное кольцо, когда клей еще мягкий просто срежьте аккуратно это кольцо с растекшимся клеем. Правда после этого не так удобно менять подшипники в случае их замены . Кстати немагнитный вал диаметром 2 мм можно взять от обычного щупа тестера



да не даный момент из наших форумчан еще некто ничего не собрал,только Ryazanec в ходе экспериментов свои гальво спалил.Но это тоже можно зачесть за результат.Ведь рисунки он получил и анимацию несложную.Многие не хотят братся за такои проэкт не из-за того что сложно скореи что делать надо продуманно и аккуратно.А без станков сделать идеальные гальво не так то просто.Схему собрать и настроить думаю каждыи может а вот сделать высокоскоростной гальво проблема.

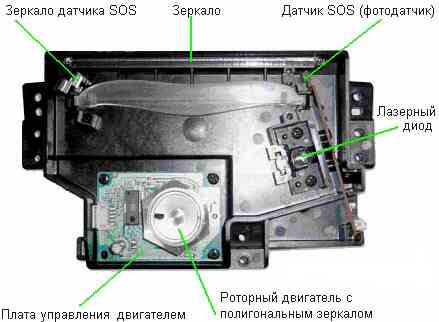

коллиматор можно взять из блока лазера (Laser Scanner Unit) от лазерных принтеров и МФУ Samsung , Xerox или копиров и зеркальце там есть (зеркало датчика SOS) маленькое качественное с отражающим слоем поверх стекла,то есть лучу не надо проходить через стекло.



та что вы гоните??!!!

ИДЁТЕ в МАСТЕРСКУЮ где делают ДРЕЛИ - БОЛГАРКИ и всякую ерунду ..

И покупает НА шпильки которые от -- ДВД рома подшибник -- там диаметр внутрений 3 мм

я лично взял 8 подшибников ! все с внутреним диаметров 3мм а внешние разные
4 подшибника 3мм внутренний и 8мм внешний
и 4 подшибника 3мм внутрений и 10 мм внешний

И всё оке! У НЕГО ИХ СТОПКА что ппц



Вопросы залпом:

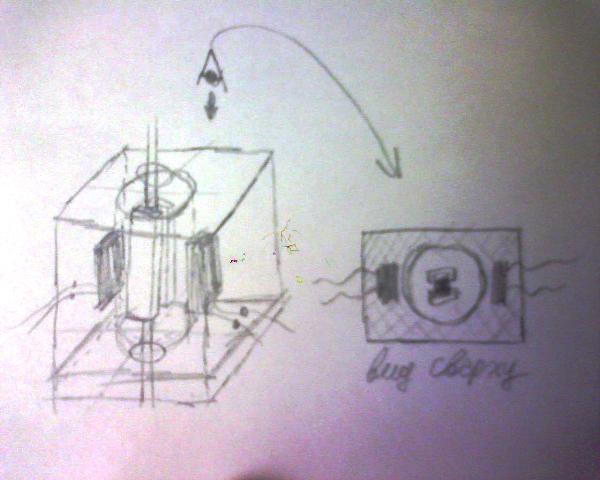

Хочу сделать корпус для гальво из эпоксидки, прям в неё залить катушки и оставить место только для оси с магнитами.
1. Насколько прочная эпоксидка после затвердевания, не раскрошится?
2. Какую температуру она выдержит (катушки-таки греюца), не расплавится?
3. Как она проводит тепло (кто-то вроде из эпоксидки радиатор мутил)?
4. Если в качестве наполнителя туда засыпать металлическую стружку, будет сильно хреново?=)
5. А если песка сыпануть?=)



Она достаточна прочная, да и еще устойчива к вибрациям, главное - смешать ее в нужных пропорциях. Я вообже из эпоксилина умудрился сделать нормальный разъем, типа телевизионного, где два контакта, надо было от зарядки для кое-чего запитать кое-что)

Насчет температуры точно не знаю, но выдержать должна. Пусть luxor ответит, он же авиамоделист, авиамоделисты, насколько я знаю, ползуются эпоксидкой)

Тепло проводит плохо, судя по постам пользователей, когда кто-то предложил сделать радиатор из эпоксидки. Поищите на форуме, там поподробнее описан ответ на эти вопросы.



можеш 2 заицев убить сразу.И прочность повысить и теплопроводность.Добавь стружку только алюминевую или дюралевую можеш медную если наидеш.Тогда от температуры не побежит.Еше один факт для эксперимента проведи в небольшое количество добавь при замесе ацетона прочности должен прибавить - хотя сам не проверял.
