Добрый день. Хочу попросить помощи у коллективного интеллекта Собираюсь собрать станочек для лазерного раскроя и гравировки. В лазерах на уровне общего понимания. Задачи: резка неметаллов (акрил до 15 мм, другие тонкие пластики до 1 мм), гравировка металлов. Вот если с резкой неметаллов вопросов нет, то с гравировкой куча. Каким лазером можно гравировать на нержавейке так, чтобы снимать чуток металла с поверхности? Есть ли тут бюджетные варианты? Про пасту читал - не подходит. Какие длины волн должны быть у лазера, чтобы он цеплялся за полированную металлическую поверхность? Заранее спасибо, Василий.
Для резки пластиков, даже прозрачных - 10.6мкм ЦО2 лазер надобен. Для гравировки по полированному металлу надобен импульсный лазер ближнего ИК диапазона. Допустим на ИАГ (1мкм) Если есть небольшие знания в устройствах лазеров и электронике, то собрать твердотельный лазер можно легко и непринужденно. Затраты можно урезонить на уровне 15-20к за лазер целиком.
15-20К эт в какой валюте? (хочется думать что рубли Знания в электронике приличные (програмлю мк в качестве увлечение), а вот в лазерах плоховато. Где можно закупиться сим чудом (ИАГ)? Может есть какая-то литературка по теме станки+ИАГ (я инженер по образованию, правда ракетостроение Или руководство какое-нить - собери ИАГ своими руками...
На этом форуме есть раздел: Построение твердотельных и жидкостных лазеров. Там есть соответствующие темы.
Пробежался по этому разделу - ничё не понял. (точнее понял что нужен сердечник, резонатор, бп, оптика и т.п.) Вроде бы эта тема то для начинающих? Так вот я всего лишь хотел узнать есть в природе готовые или полуготовые решения ..... Подскажите во сколько денег мне выльется лазер для станка ЧПУ для гравировки на нержавейке? А то может у меня то и вопросы отпадут сами собой ))) Станок портального типа, летающая оптика. Для твердотела подойдёт такая конструкция? (только собираюсь начать собирать) Где бы найти методичку...
Как работает лазер, думаю ты в курсе. Из комплектующих понадобится (примерная цена в скобках) : Квантрон. Подойдет К-104, К-107 или любой другой с выходом 0.5 и более дж (3-5-10к) Станина из подходящей железки (50-500р) Пара зеркал для резонатора (1-3к) БП. можно купить готовый у буржуев, можно собрать самому. (2-3к) Система охлаждения (1-2к) Фокусирующая оптика (0.5-3к) Вот собсно и весь перечень. http://lasers.org.ru/forum/threads/faq-по-Твердотельным-лазерам-с-ламповой-накачкой.1484/ http://lasers.org.ru/forum/threads/Лазер-на-неодимовом-стекле-гранате.224/ Из этих двух тем пожно получить исчерпывающую информацию в рамках твоего проекта. С летающей оптикой конструевина подойдет, но надо иметь ВСЕГДА очень чистые зеркала, ибо мощности большие и горят они на-раз. Вечерком нарисую примерные схемки блочков, если это требуется.
Насколько я знаю для гравировки используют непрерывы с модуляцией добротности, и сканирующую систему по типу гальванометров. Импульсники для сварки идут.
У меня специфичная задача - хочется иметь лазерный ЧПУ с такими ТТХ: 1. размер рабочей области ~1x1.5 м 2. резка пластиков (в основном акрил до 15 мм). 3. гравировка по нержавейке (без пасты). Про сканирующую оптику читал - хороша для чистой маркировки, а тут хотелось бы совместить. Но думаю реально ли это. Всё в итоге упирается в цену. СО2 трубкой может можно гравировать металл без пасты? Наверно ещё сюда сердечник надо вписать. Или квантрон это уже с сердечником вместе? Если посмотреть схемки блочков будет супер - да и думаю не только мне пригодится.
Ну я же дал ссылку на ФАК, может начнем уже вещи своими именами называть, раз взялись за строительства лазера? И это, цены в рублях. Ессно, если брать компектующие новьем то все выйдет ой как дорого, и ценнички будут в баксах, причем умноженные на 10 Осталось пробежаться по барахолкам и найти необходимые запчасти, от них и надо плясать.
Вот это - это квантрон или просто резонатор? Какие барахолки посоветуете? Ума не приложу куда в Москве заехать.

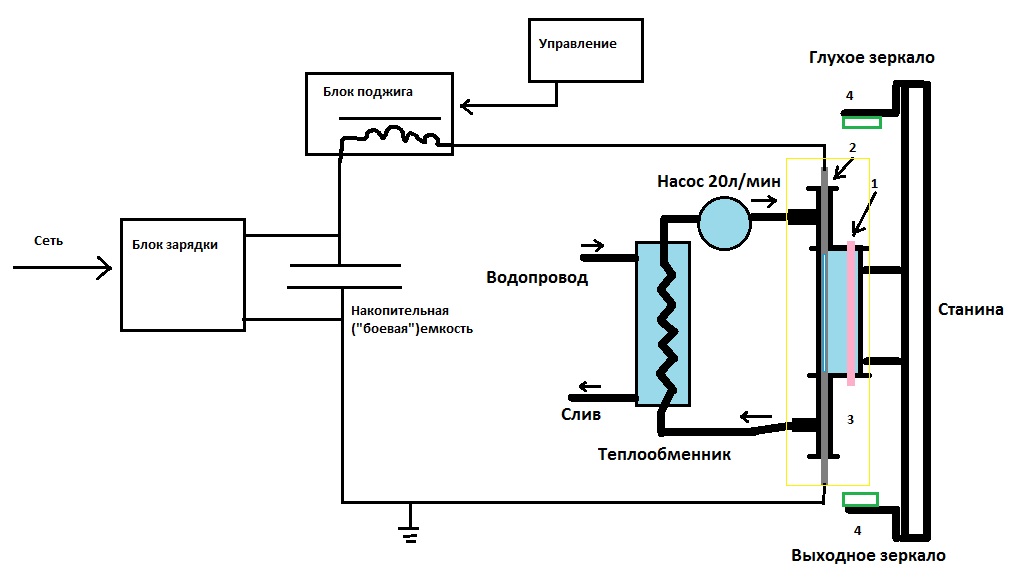

Итак, вот блок-схема твердотельного лазера. Станина - элемент, на котором крепятся юстировочные стойки 4 с зеркалами, а также квантрон. Должна обладать максимальной жесткостью. Квантрон 3 состоит из корпуса, АЭ 1, лампы 2 и отражателя, который не показан на рисунке. Собсно об этом явно написано в факе, если его внимательно читать. Блок охлаждения 2х контурный. В 1м контуре бегает дистиллированная водичка, во втором - водопроводная. Должен обеспечивать приемлемую температуру внутри квантрона, обычно она должна быть не более 20-30 цельсиев по плюсу. Блок управления обеспечивает подачу управляющтх сигналов на запуск лазера в нужный момент. Блок поджига обеспечивает непосредственный запуск лампы, и собсно лазера. Накопительная емкость - энергия из нее выделяется в лампе и передается активному элементу. Блок зарядки обеспечивает зарядку емкости за требуемое время. Т.е чем больше частота повторения импульсов, тем больше нужна мощность.
Такс. 1 - АЭ 2 - Лампа накачки 3 - квантрон Попал? А зеркала отдельно стоят на станине? Их же похоже настраивать с ювелирной точностью надо?
Читай выше, дополнил свое сообщение. Резонатор надо настраивать с очень большой точностью. На практике это не так уж и сложно. Метод тут: http://lasers.org.ru/forum/threads/Статьи-на-конкурс.2411/#post-79694
немогу не вбросить свою монетку: пора привыкнуть пластик-ТОЛЬКО СО2 (китаезы для пластика указанных Вами размеров б/у попадаются и за 150тыс.руб. (уж оч. выживаемость фирм у рекламщиков низкая)).. И пластик(резать) И металл-ТАК НЕ БЫВАЕТ.(кроме СО2 от 1кВт) определитесь четко что Вам нужно - или то - или - другое. если и то и это - делайте два станка. твердотельником теоретически можно порезать непрозрачный пластик - но никто свой дорогой лазер гадить дешевым пластиком (который можно порезать за 5коп на газовом СО2) в трезвом уме и не подумает. легче всего, если финансы позволяют-взять убитый СО2шник и привести его в чуство - заодно на таком дешевом варианте набить первые шишки.. или отдать свою пластиковую часть продукции на сторону - резка пластика баснословно дешева, для того, чтобы городить ее у себя. твердотельный лазер собрать "с нуля" можно и самому - но только когда у Вас уже есть один.. для образца.
Кстати, Вадим, а каков "среднебольничный" ресурс лампового твердотела в станке, а то может и овчинка не стоит выделки?
лучшие ламповые резаки в пределах 200-500Вт при живут(до замены лампы) 2-3 паспортного ресурса лампы - до 3 мес на средней загрузке (работают не на околопредельных режимах) - смена лампы, 1час прогрев, проверка протечек - и в путь.. имея личную дурную привычку все "загонять под небеса" и огромный запас ИФП-800(ИНП 3\7-80) гонял в резаке их на предельных режимах (2-3кВт/на одну лампу)и получал: 4-8 смены 7-мичасовых до замены ламп.. вот такой разброс подходов. оч. многое зависит от квалификации оператора - умения выбирать оптимальное соотношение время/ресурс.. овчинка всегда стоит выделки(если есть чего-то лишнее, что можно пустить в "топку"(часто это просто время) и получить на выходе живые деньги(дико демпингуя))..- было у меня с тысячу ламп - таким образом они "ожили" - осталось их мало(сотни три) - резкой прекратил заниматься.
