Безотходное производство или ATMEL заюзан?! (Родной драйвер)

что такое swing? что они под этим в даташите понимают?
"External resistor to GND sets swing of oscillator A"
swing переводится как "раскачивать"
есть подозрение, что этот резюк задаёт скважность

у меня резистор RFA 5.8 КОм, RSA 9.1 КОм



нет скважность на англ: duty cycle



ну это понятно... может они имеют ввиду "отдых между импульсами"... я не понимаю назначение этого резистора в противном случае...



переводчик одним из вариантов дает размах...может амплитуда импульсов?



Врде как переводится -выбросы тока.... Наверно импульсы.... Вообще, резюк там должен быть до 3х килоОм



http://translate.google.ru/?js=y&prev=_ ... n|ru|swing
Колебание частоты



но зачем это задавать,если по идее частота должна быть стабильна



что за понятие такое? "колебание частоты"? ))))
Масло масляное?
не понятно....

так... в микрухе я разобрался. Судя по даташиту я так и не понял, где и когда она выбирает режим для диода. Есть токо-задающие резисторы, но как их подобрать - не ясно.
В то же время в даташите есть намёк на то, что в микрухе встроена схема защиты, "которая понизит ток для лазерного диода до безопасного уровня"

<<In case of uncertain (balanced) enable signals, a built-in fail-safe circuit will reduce the laser diode output current to a safe value. >>

кстати в даташите чёрным по белому написано, что микра подходит для питания "DVD Blue Laser"... это так, к слову...

Меня в данный момент очень интересует скважность, очень ) ибо если она там отлична от 50% - то это очень весело становится и вполне возможно, что диод будет давать бОльшие мощности, чем при постоянном токе.



Я говорил что она питает блюрейки, там именно чёрным по белому и написанно. Единственное что мне не нравится- это то что она не стабилизирует. Тоесть стабилизатор нужно строить отдельно.
Колебание частоты то и значит, что задаётся теми двумя резисторами именно частота, я так думал...



ну я пока себе вижу это так:
собираем стабилизатор напряжения на 5.5 или 6 вольт (я буду делать на любой мною ZXSC400). а потом эту микру...

к слову, глядя на даташит, выложенный на 1 странице - распиновку понять не могу.
а вот по этому даташиту:
[attachment=0:3e40a6nw]atmel ATM0839 datasheet.pdf[/attachment:3e40a6nw]

всё сходится. Я имею ввиду совмещение конкретной трассировки и распиновки у микры.
Но! В первом даташите всё понятнее написано (назначение конкретной ноги)..



Обязательно буду тестить как домой вернусь! Кстати, ребят, если что-то будете в магазине брать-в комментарии к заказу пишите что платка нужна, у меня много этих ATR0834T.
Если микросхема работает без индуктивностей внутри, то можно оценить её эффективность и без осцила.. потребляемый ток средний будет равен среднему току диода, вот и сравним)



Ну вообще, так и нужно, изначально предпологалось- нужно стабильное питание, по моему в третьем посте с самого начала, было ясно, что стабильность у микры хромает... НО она очень бодро рулит током, и наверно всёж напряжением рулить она и не расчитана. Нужно в приводе, пробежаться по дорожке, которая питает микру, посмотреть какой стабилизатор стоял- думаю много что ещё интересного будет узнано.



С этим будет проще курить. Проверил троекратно, вроде нигде не ошибся.
понять бы, что они понимают под "swing of oscillator", и было бы уже не плохо.

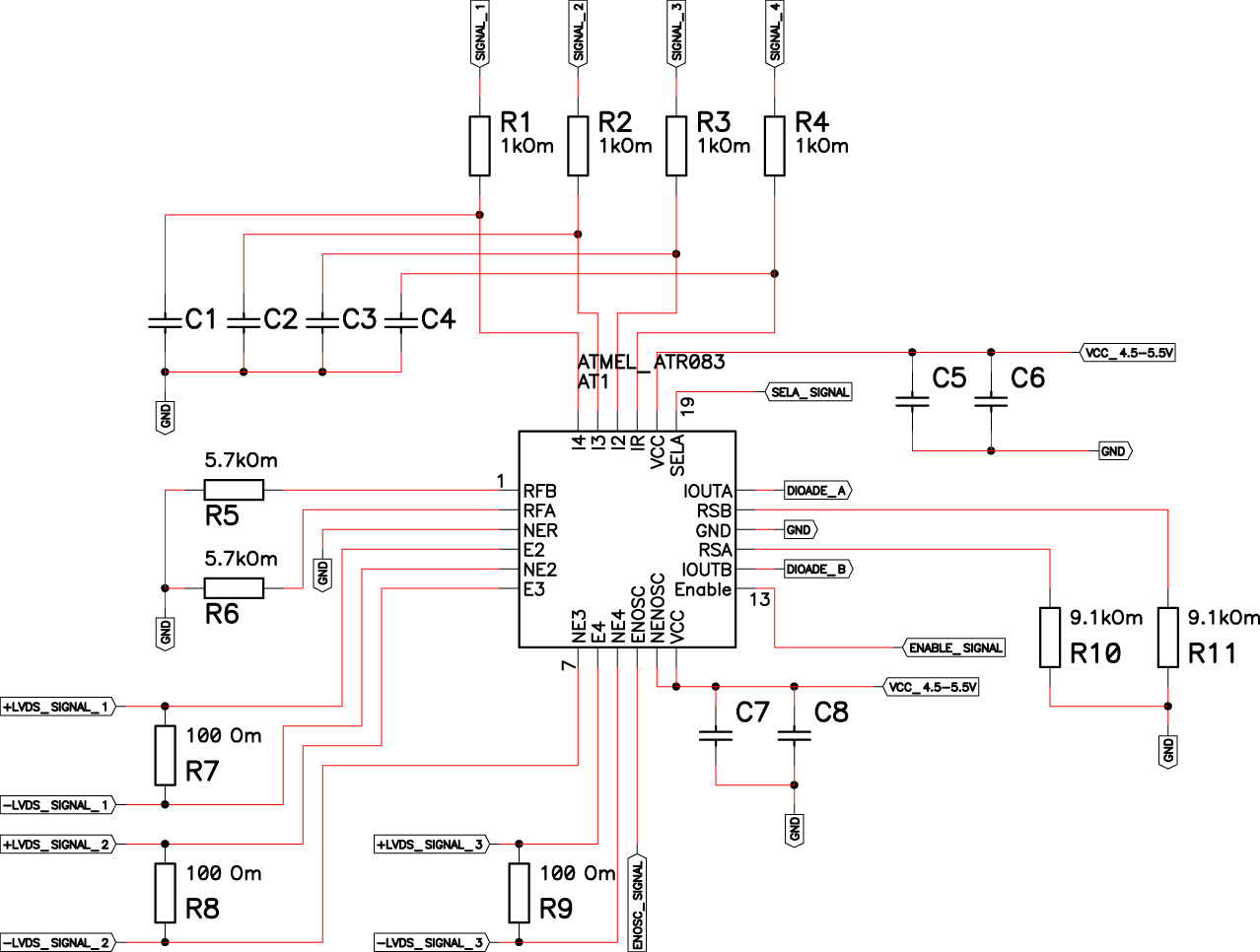

[attachment=0:30jkzmwp]Schema.jpg[/attachment:30jkzmwp]

возможно, осмелюсь предположить, что резисторами на RSA и RSB устанавливается максимальный ток в импульсе. А по каналам I2 I3 I4 идет сам факт "а ну, включи канал 2!!!".

А уж какой именно ток гнать - решает "умная" микруха... но я сильно в этом пока сомневаюсь.



Сама схема - срисована с бошки.
а факт того, как называется нога - методом анализа 2х даташитов.



Блин. внимательнее надо даташит читать...

"The oscillator current amplitude can be set independently for the two
selectable outputs with two different resistors"

"Амплитуда тока генератора может быть задана независимо для двух выходных каналов двумя разными резисторами"

RSA и RSB и задают эту непонятную "Амплитуду" на канал А и B.
RFA и RFB задают частоту.
по E* и NE* для каждого канала передаются управляющие ВЧ сигналы.

осталось понять зачем нужны "опорные токи" I2, I3, I4, если уже есть RSA и RSB. Или как они связаны тогда.
Или же если они всем управляют - зачем нужны и как работают E* и NE* сигналы (которые кстати выглядят более правдоподобными для управления, т.к. работают по стандарту LVDS)

могу предположить следующий алгоритм работы схемы:
[spoiler:27e8daaj]RFA и RFB задают частоту.
RSA и RSB задают максимальную или надбавочную амплитуду для канала А и Б отдельно.
I2, I3, I4 - резисторы, задающие отношение. Тоесть например 1 ключ в 2 раза сильнее второго (чтобы задать разную мощность для разных скоростей записи например).
E* и NE* - по этим каналам передают либо вкл лазер на полную (возможно не безопасно), либо выкл лазер совсем в режимах записи. Если на канал не подан ни "ноль", ни "единица" - тогда неопределённое состояние и драйвер сам решает "безопасный" ток на диод по своим алгоритмам...[/spoiler:27e8daaj]
Но этот описание - лишь моё логическое предположение, основанное на истории сообщений в данной ветке и изученным даташитам + здравый смысл )

вообще складывается впечатление, что даташит писали кЕтайцы...



Витёк, у тебя результаты то есть? То что ты выше сказал, всё есть в датащете, каждый резюк свою частоту задаёт, на свой канал... Ты на дороги посмотри, и понятно же там всё как она управляется, тем более, выше все алгоритмы прописанны- куришь ты лишнего ИМХО. LVDS в моей платке не заюзан. Я пыталса с ним работать, но так и не понятен алгоритм... А то где ты как говоришь "опорные токи" это регулятор, можно там хоть ОУ поставить, хоть резистор.
Давай включай. промерь, и результат выкладывай сюда.



Ну куске меди из видео-нет, чуть тёплая. Если на родном радиаторе-горячая, прикоснуться две сек обжигает.
