Безотходное производство или ATMEL заюзан?! (Родной драйвер)

Такие данные:
Модуль аиксиз, стеклянная линза. Расстояние 9 метров, прикуриваю сигарету. Включены два канала "Родного драйвера". Да, забыл, ЛД х6 Блюрей.



насчет платы которую ты извлек а что за каретка то была?родная от 6х?
ток сколько от источника питания ест?и сколько ток через лд?



не мерил, а надо?



ну на твое усмотрение)

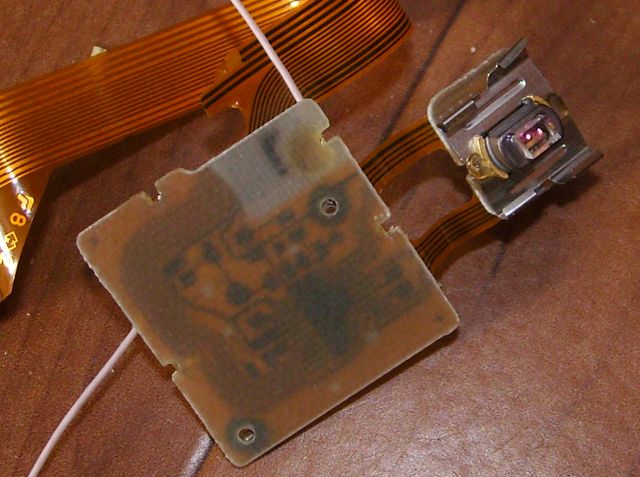

насчет платы которую ты извлек а что за каретка то была?родная от 6х?



нет каретка была от ЛЖ 22.
А вот что вышло! Блюрей ЛД х6. Драйвер из этой темы. Запущен немного по другому алгоритму. Режим импульсный. Аиксиз практически не греется.
Лист бумаги стандартный А4, на котором обычно печатают в офисах "Снегурочка".

ОТРЕЗАЕМ ЛИСТ ПОПЕРЁК
РЕКОМЕНДУЮ ПОСМОТРЕТЬ!!!

Руки конечно дрожали, так как расстояние от аиксиза до листа бумаги 50 сантиметров.
Если придумать какие нить направляющие, отрезка листа заняла бы в два раза меньше времени, так как форма отреза в виде ёлочки....
[youtube:2939jfka]http://www.youtube.com/watch?v=6kxjy1yVe1o[/youtube:2939jfka]



Ну епть, повтори
Ты попробуй сперва руками держать на пол метрах... Да ещё в одну точку... Там разрез 1мм тощиной.



В общем, скорость пока такая.... 10 сантиметров реза бумаги - минута.
Газету 10 сантиметров 10-15 секунд.



Сейчас буду зубочистку резать, спичек нету



Отрезание зубочистки 35-40 секунд.



Вообще, микра заюзана не на максимум... И ЛД тоже, процентов на 60.... Так что завтра дам всё что может микра или ЛД.... Успокаивает то что на этой микре кроме ПХР я ниразу ничего не палил... и ПХР то на 100 ма всего... На красном х22 микра на максимуме работала отменно.



клево все это..но как насчет подробного описания подключения с фотами?



очень интересны подробности:
какая микра была? подойдёт ли для этого режима та микра, которая "родная" из головки конкретного диода?
Какое питание нужно для этой микры (3.3 или 5 вольт или такоеже, что нужно диоду)?
Какой импульсный ток через диод? какова частота и скважность следования импульсов?

Так как проскочила инфа, что в импульсном режиме 1.3 мВт/мА, а в постоянном 0.8 мВт/мА, то вообще было бы шикарно, если бы были такие данные:
получил импульсный ток. Померить среднюю оптическую мощность в импульсном режиме.
Потом выяснить, на каком постоянном токе диод даст такую же оптическую мощность. Если это невозможно (например нужен очень большой ток) - дать хоть какой-то параметр мощности при конкретном постоянном токе.

П.С. может я займусь минютиаризацией и встройки сего "в фонарик". А работать "с тем, не знаю чем" и тем более без понимания, как это работает - не хочу.



аксис, как драйвер для красного лд мог запитать фиолет, если у фиолета падение напряжение порядка 5в? ты питал схему более чем 5в?



Нет, питал 5,8 вольт. Ему пофиг падение, не мерит он напряжение, током он рулит и побоку ему на падение.... плюс обратная связь.... Вообще другой у него подход к ЛД ... Он даже понимает когда ЛД холодный.
