Безотходное производство или ATMEL заюзан?! (Родной драйвер)

В общем здесь была как то тема "Почему не использовать микросхемы для драйверов от самой головки!".
Немного подумав- решил всёж взяться за это дело. Накопал датащетов... Самый главный выпросил у китайцев- дали с трудом, и просили не выкладывать на общие ресурсы ссылаясь на договорённость с майкрософтом.
На самом деле всё очень просто..
Чипы компании ATMEL заточены именно под это дело. практически на всех головках стоят или их чипы или аналоги. Вообще монополисты блин .
Распиновка практически одинаковая. Да и по обвязке легко понять что к чему.
Итак опишу саму микру:
По сути это уже не микросхема а микроконтроллер. Дежит токи до 1 ампера.
Бывает 1, 2, 3, 4 канальная. С большим колличеством управляющик входов для разных режимов.
Работает до 70 градусов гарантированно, 150 градусов держит кратковременно(Например припаять). Имеет собственный контроль температуры(Не все модели).
Главное что это импульсный понижающий преобразователь.
Частота 200-500 Мгц! Ток я уже говорил, что до 1 ампера.
В общем в каретке PHR803t 3 три управляемых канала (ИК, Красный и Фиолет)- правда вот она держит всего 150ма.
Но я заюзал каретку от LG22хТам два управляемых канала, и ЧЕТЫРЕ управляемых входа!!! Тоесть можно настроить например на 100 ма, 150 ма, 200 ма, 400 ма...... при помощи резисторов 0-500 ом.
И ещё есть модуляция частоты 200-500 мгц.
В общем пока фото, схему с описанием как что и почём- накидаю позже.
Да добавлю- ИК запитан по умолчанию с завода 2,3 вольт, частоту пока изучаю.



Re: Безотходное производство или ATMEL заюзан?!

а какое напряжение на входе должно быть?
И это стабилизированный стабилизатор или линейный?


* Под стабилизированным я подразумеваю преобразователь, который на выходе даст 100 мА, независимо от входного напряжения (например входное напряжение может колебаться от 4 до 7 вольт).
*Под линейным я понимаю обычный умножитель, нупример на входе 5 вольт, а на выходе в 2 раза меньше - 2.5 вольта (это к примеру ))) )



Re: Безотходное производство или ATMEL заюзан?!

Питание 4,5- 6,1 вольт. наибольший КПД при питании 4,7 вольт.
Я запитал БП 5 вольт 1A.

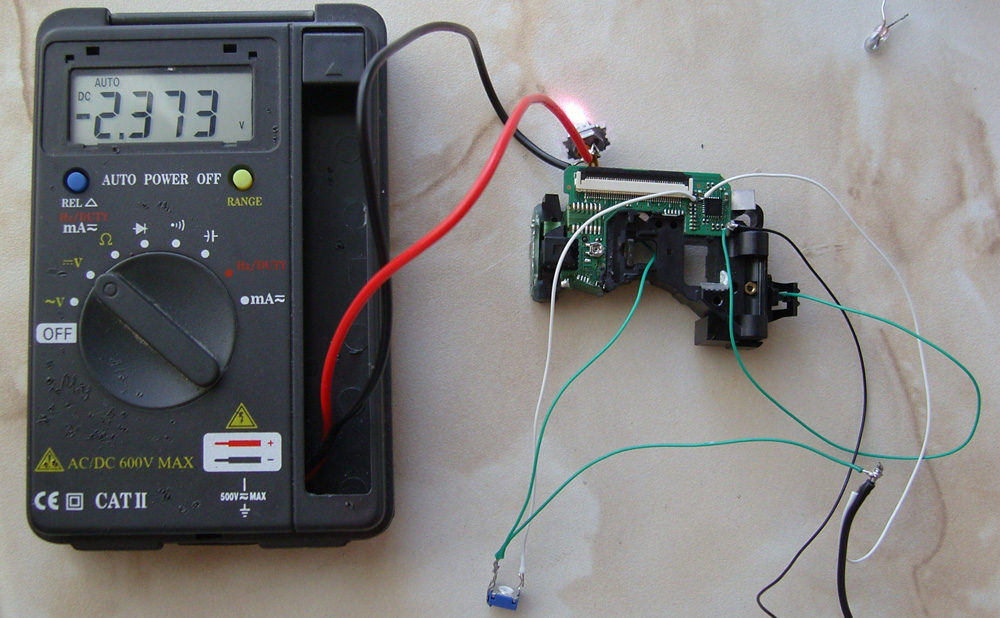

На выходе видно что 2,3 вольта а вот ток я пока не мерил... Тока сделал открытие
Сейчас поменяю на блок питания 4,5 вольт 700 ма и погляжу что будет.



Re: Безотходное производство или ATMEL заюзан?!

Итак, на блоке питания 4,7 вольт 650ма (Это на наклейке указано) на диоде
2,247..... Незнаю что думать.

На 5 вольтах 1000ма было 2,373...
Да и ещё, как то странно.. теперь на 4,7 вольтах 650 ма.... медленно нашагало 2,3 вольта.



Re: Безотходное производство или ATMEL заюзан?!

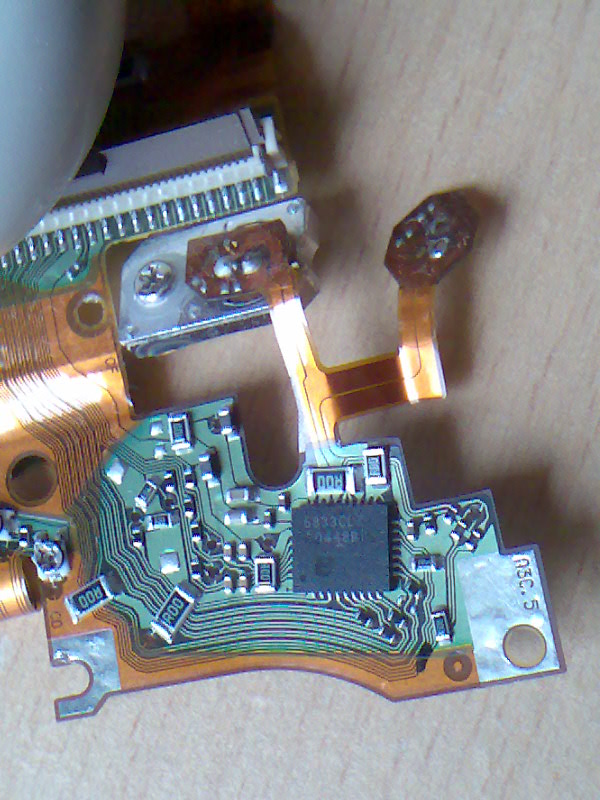

Любая микра серии 0843, 0885, 0881...Любая с маркировкой ATMEL точно заработает.

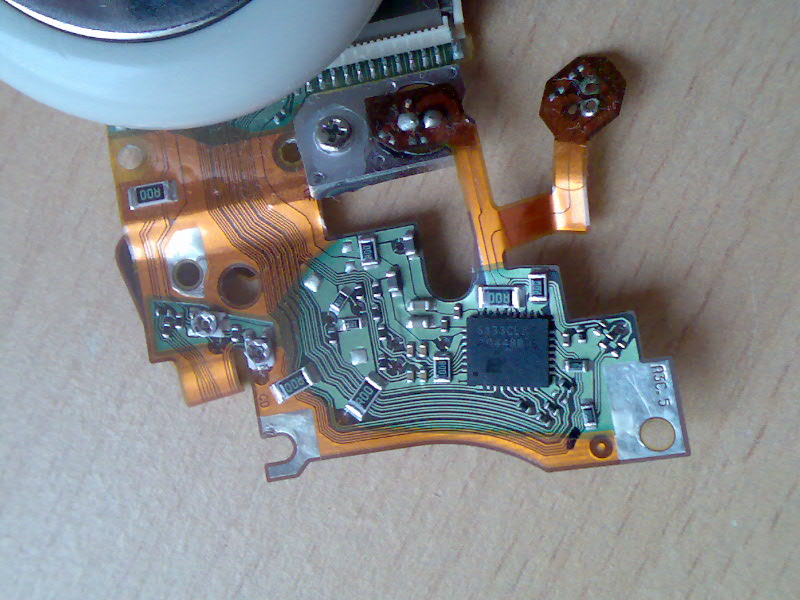

А так сфоткай, я покажу что куда...
В ПХР803Т- точно подходит.(но держит тока 150 ма)..
Млин другая трабла - осцилографф сдох что то....



Re: Безотходное производство или ATMEL заюзан?!

На загоняющемся осциллографе увидел показания 400 Мгц... И он сдох, теперь не знаю как побаловаться с частотами... хочу покрутить... но там нижний наверно 200 без осцила не увидеть.



Re: Безотходное производство или ATMEL заюзан?!

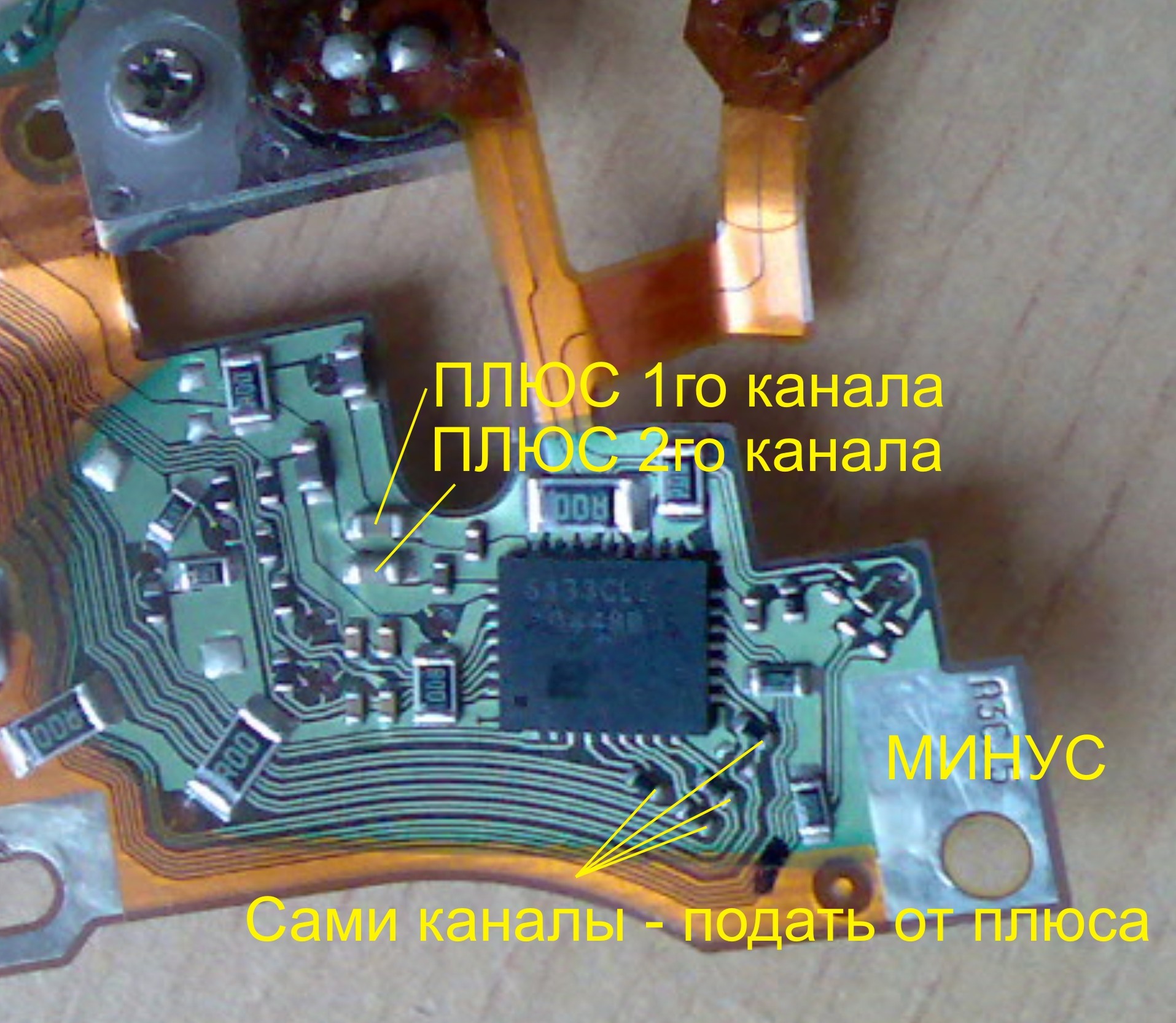

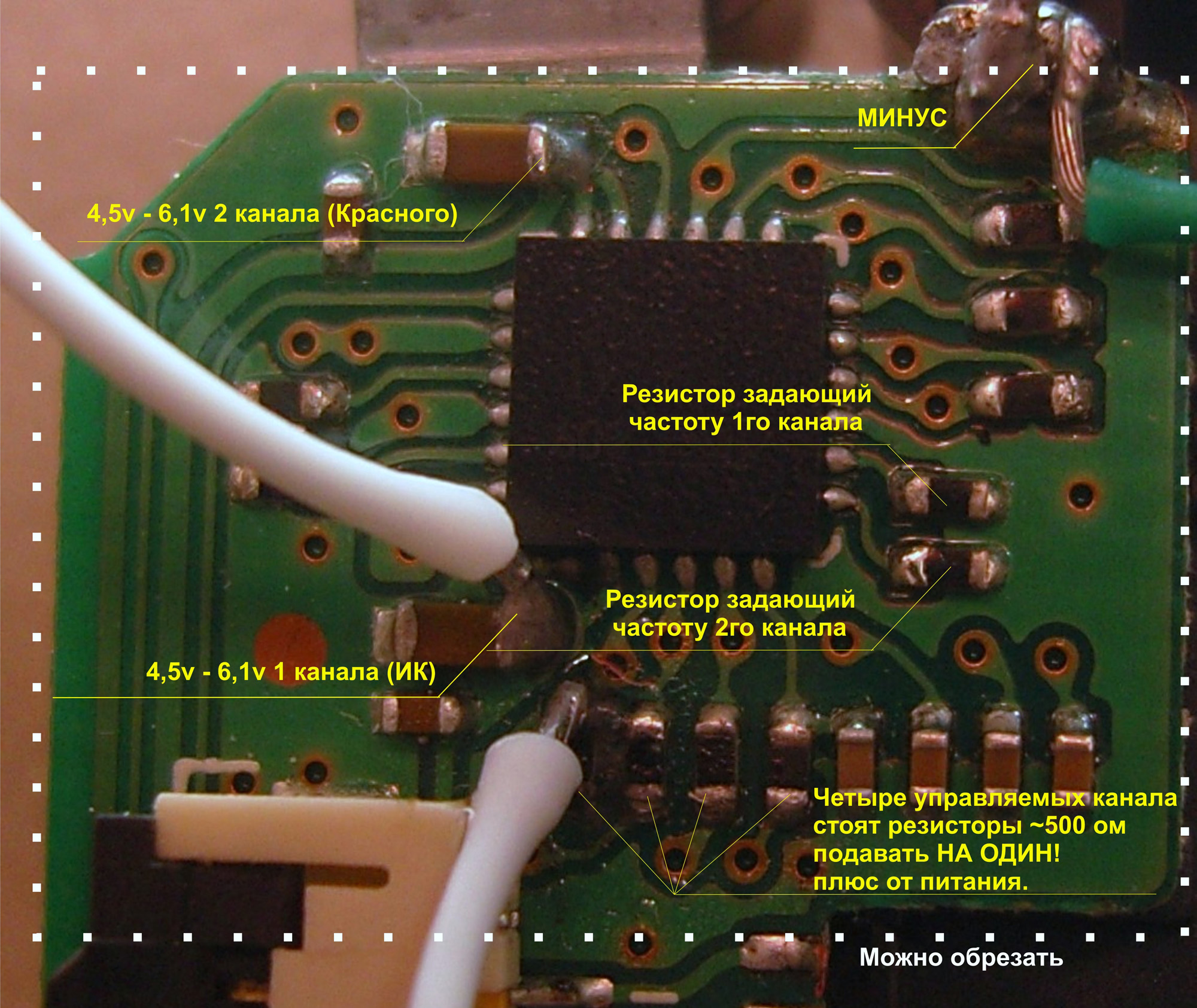

Вот схема включения этого чуда
А вот вкратце из датащета... н одну из моделей

Features
• Current-controlled Output Current Source with 4 Input Channels
• LVDS Compatible Inputs, Channel 2, 3, and 4, with On-chip 100 ? Termination
• Two Selectable Outputs for Grounded Laser Diodes
• Output Current per Channel up to 350 mA
• Total Output Current up to 500 mA
• On-chip RF Oscillator
• Control of 2 Different Swings and Frequencies by Use of 4 External Resistors
• Oscillator Frequency Range from 200 MHz to 500 MHz
• Maximum Oscillator Current Amplitude 100 mApp
• Single 5 V Power Supply
• Small Pb-free QFN24 4 mm ? 4 mm Package
Applications
• DVD Blue Laser
• DVD-RAM/DVD-RW/DVD+RW with CD-RW Capability
• Recordable Optical Drives
Description
The ATR0841 is a laser diode driver designed to operate two differently grounded
laser diodes for DVD-RW/+RW (650 nm) and CD-RW (780 nm). The device includes
four channels for four different optical power levels. The write channels (channel 2 to
4) can be controlled by fast LVDS (Low Voltage Differential Signaling). Due to the integrated
termination external resistors are not needed.
The function of the read channel is to generate a continuous output current, channels
2 to 4 are designed as write channels with very fast switching speed. All channels are
summed together and routed to one of the two outputs, IOUTA or IOUTB, controlled
by the select input SELA. Each write channel (channels 2 to 4) can contribute up to
350 mA to the total output current of up to 500 mA. The read channel can contribute
up to 150 mA. Total gain of 100 (read channel) and 250 (channel 2, 3 and 4), respectively,
are provided between each reference current input and the selected output.
Although the reference inputs are current inputs, voltage control is possible by using
external resistors. An on-chip RF oscillator is available to reduce laser-mode hopping
noise during read mode. The oscillator current amplitude can be set independently for
the two selectable outputs with two different resistors. Oscillation is enabled by a high
signal at the ENOSC pin. Complete shut down of the output currents is achieved by a
low signal at the ENABLE input.
In case of uncertain (balanced) enable signals, a built-in protection circuit keeps the
laser diode output current within the defined range.

Может кто перевдёт???



Re: Безотходное производство или ATMEL заюзан?!

SviMik
Думаю что так. Попробуй- страшного не будет
Если так не запуститься левее есть группа из 4х резюков- попробуй там...



Re: Безотходное производство или ATMEL заюзан?!

Ну вот видите, всё как всегда банально просто, кто нить попробуйте, вот листик датащета с маркировкой схожей практически со всеми 2х канальными микрухами.
http://ifolder.ru/13583655



Re: Безотходное производство или ATMEL заюзан?!

Зачем скрыл? я и не заметил ))))

короче как я понял, всё равно для получения стабильного тока на выходе - нужно на входе микрухе задать стабильный маленький ток...
в противном случае - получаем не стабилизированный понижающий преобразователь.



Re: Безотходное производство или ATMEL заюзан?!

Я очень амбициозный тип... Не рушьте мою мечту...

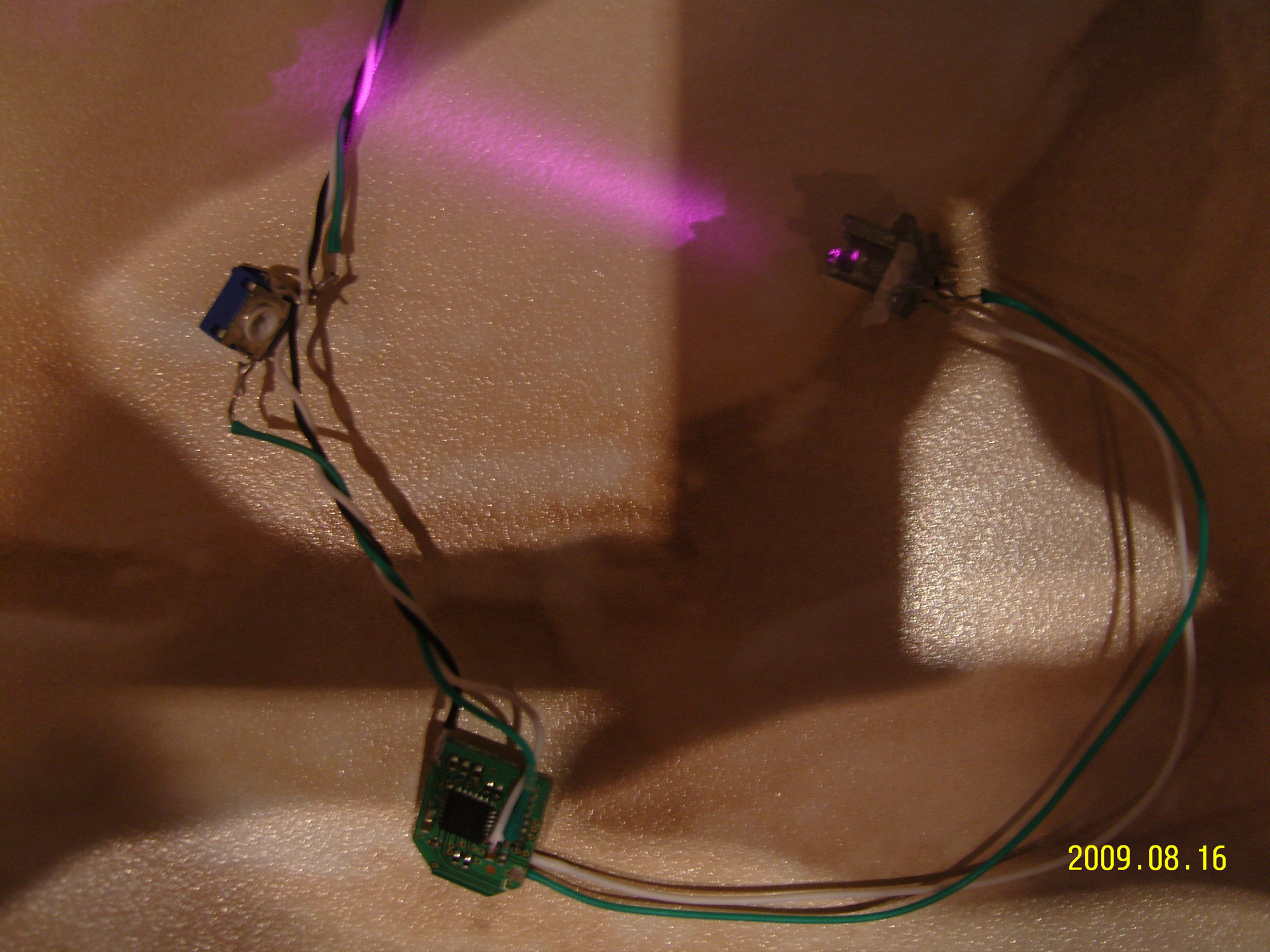

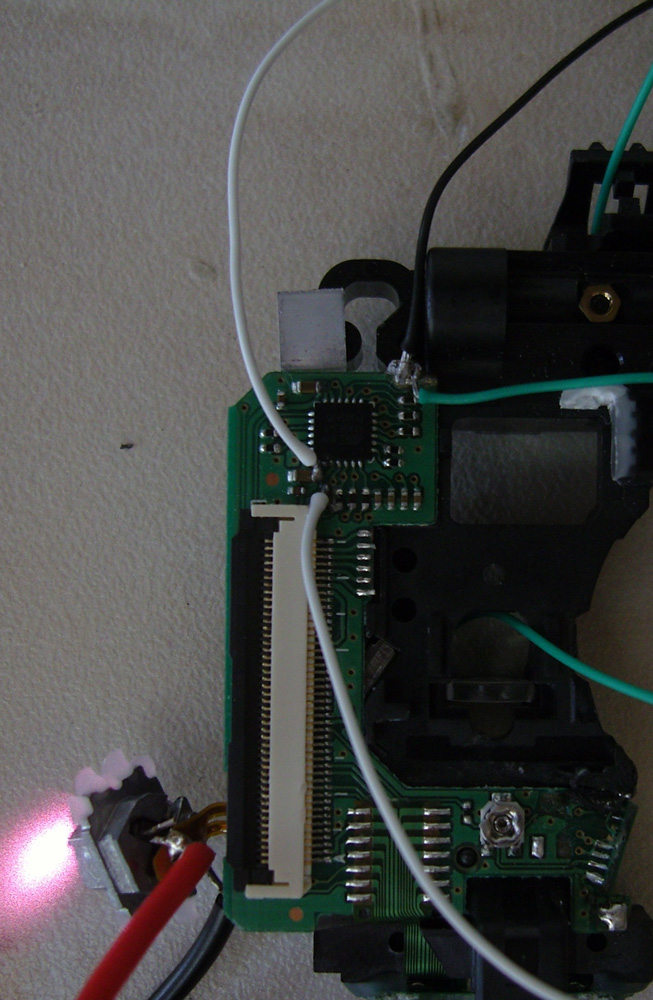

Вот фотка того что вышло, вышло не плохо, грееца тока зараза.... Диод и сама микра немного... всё собрано пока на ИК. Сыкотно красный подключать.
Профи владеющие оборудованием Осцилом с замером 500 Мгц... Померьте что на выходе ... До безобразия хочу знать, а ещё лучше Осцилограммы приложите плз .
Во всяком случае для стационара мне кажеться лучше не придумать, да и сам принцип запитки с этой микры странный, не запуская канал а просто подав на неё напряжение на выходе уже есть напряжение... тока ток ООООчень маленький.
Может мы расскроем тайну питания лазеров .



Re: Безотходное производство или ATMEL заюзан?!

Suslox, по датащету 200-500 Мгц...

А вообще имея бешеное желание что либо померить... И зная что так не меряют- всё ж залез на диод и посмотрел там ток 600ма.... Что к чему теперь не понимаю....



Re: Безотходное производство или ATMEL заюзан?!

В общем, устал ...
Попытался каким либо способом через эту микру убить диод- не вышло.
Рвал дорожки, на горячую цеплял диод, замыкал все возможные выходы... Нифига...
Микра отрубается пять минут молчит и снова всё работает....
Нужны показания осциллографа чтоб глянуть что на выходе, и цеплять красный.
Дайте ..

Да ещё добавлю, если канал включен то при подачи питалова происходит плавный пуск.
А ещё, если бы я занялся этим раньше, чем выковыриванием ЛД и сборкой наLM317- не перепалил бы кучу ЛД... (Около 40 штук!)



Роман, я пробовал но нет аппаратуры (Осциллографа) чтоб посмотреть что твориться на выходе(Всёж импульсник). По току тянет, а вообще у меня она работает от 4х АКБ по 2 ампера... Ni-MH.. Только греется жутко.
Если есть осцил- погляди, погоняй.



Да у меня итак всё на медяхи сидит, всёравно грееца .
А так очень даже ничего, работает млин
