БПЛ 75/33У

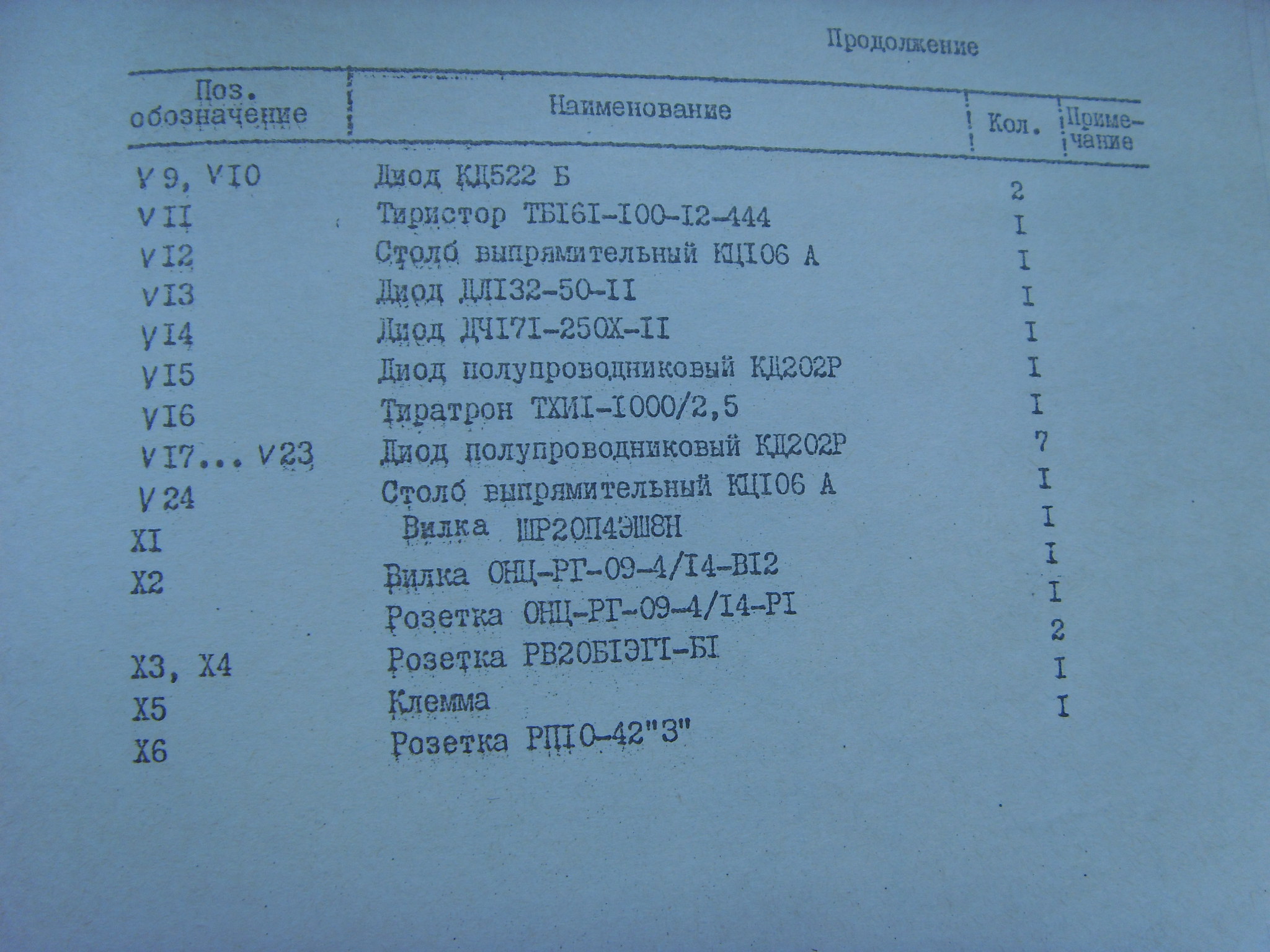

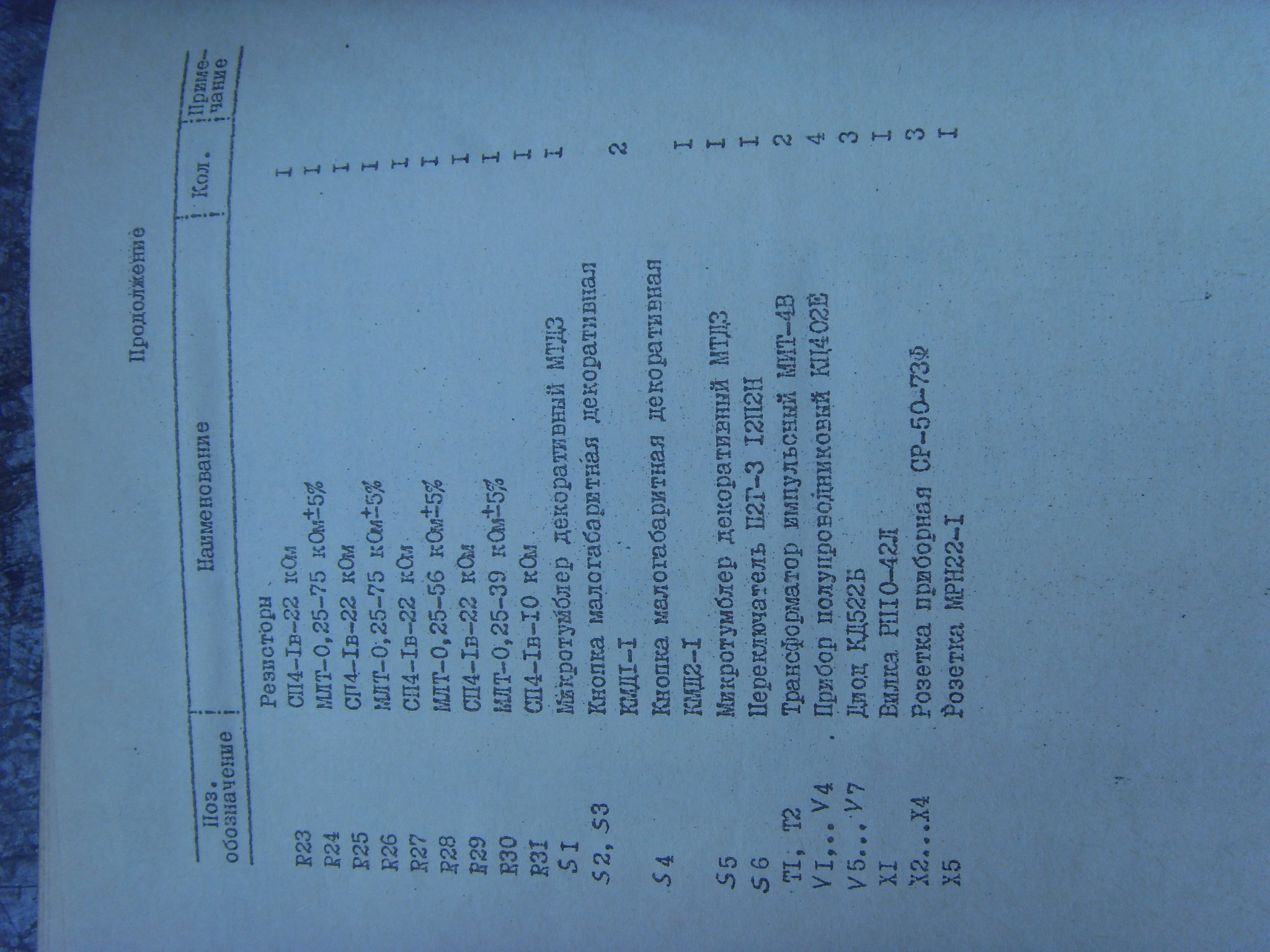

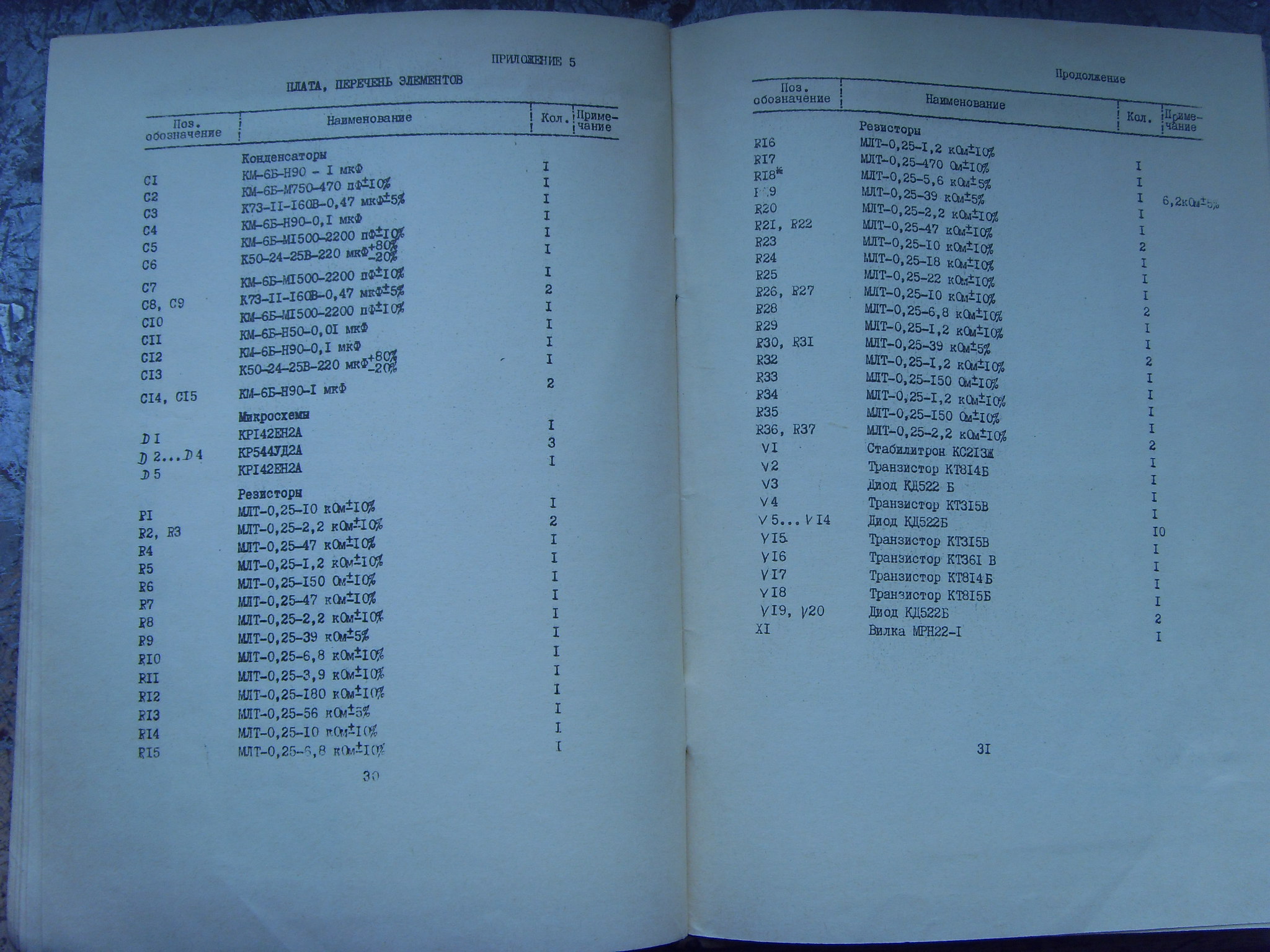

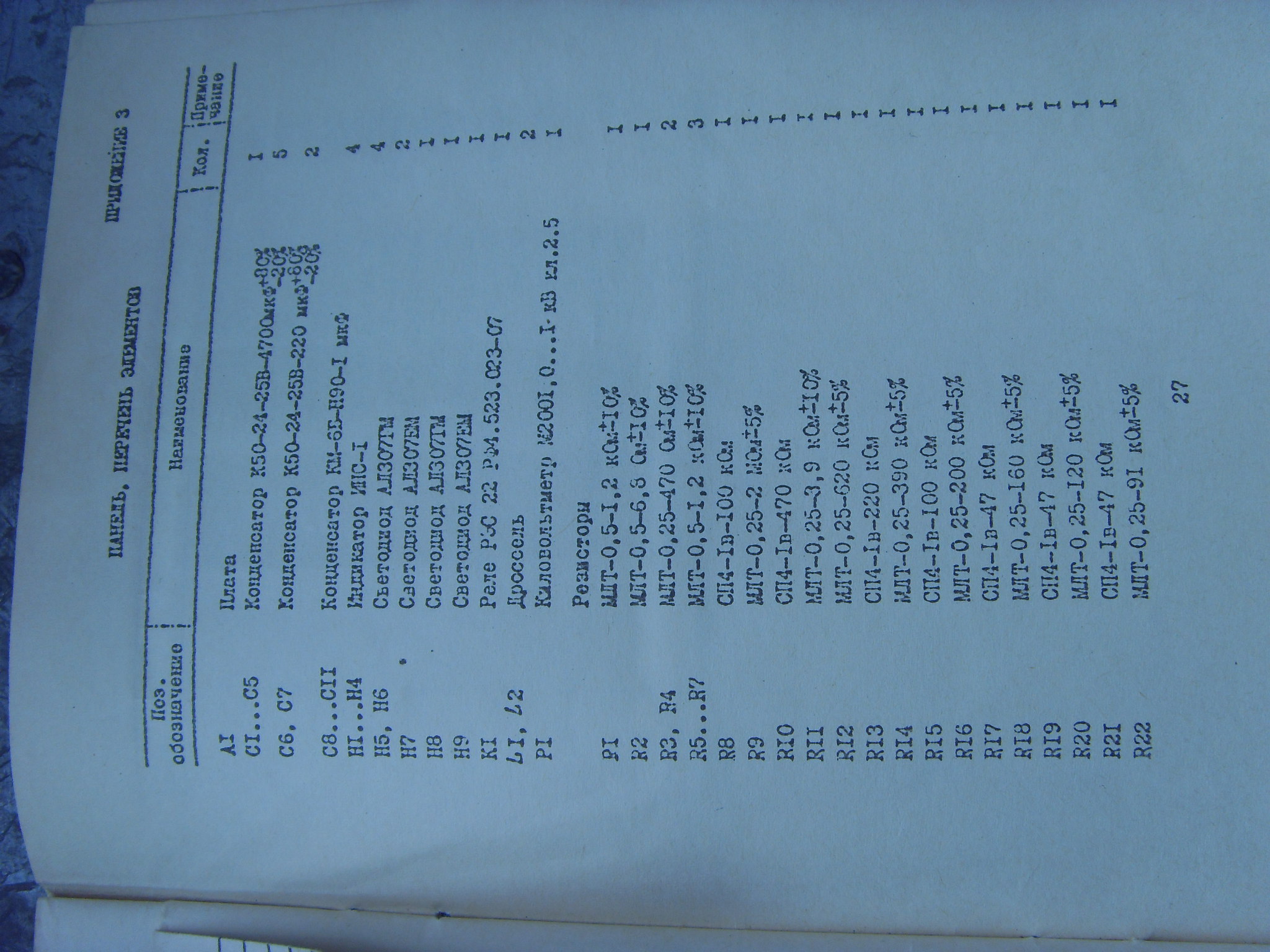

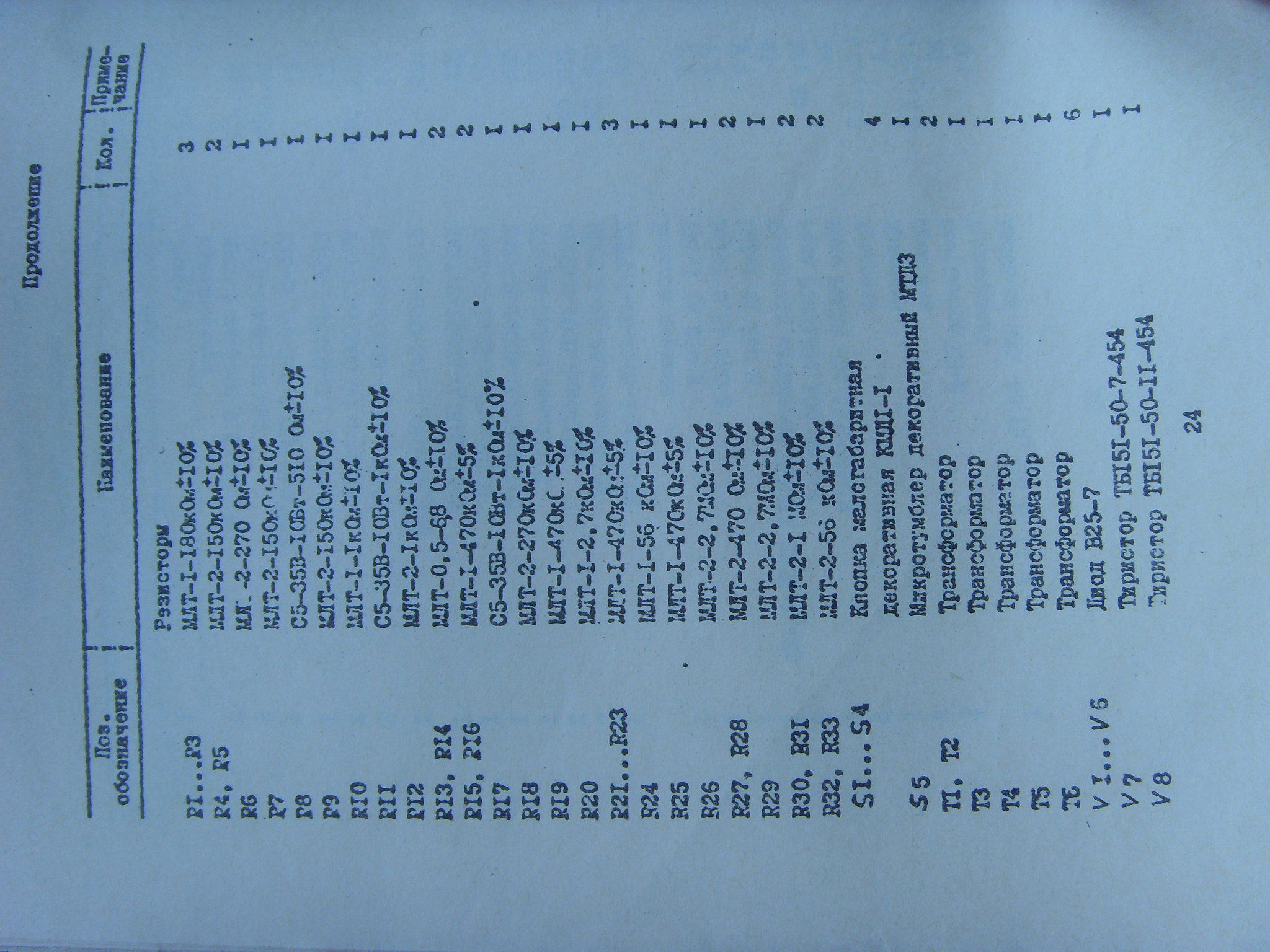

У меня есть полное описание этого блока питания и схема и перечень элементов, только надо отсканить.



Фигасе!! Та это ж получается ток в 4 раза больше паспортного если дроссель не добавить! Небось и провода нехорошо пахли..
А цепи управления.. а чего им сделается.. запускающие их импульсы не связаны с рабочими токами разряда.. Что вышло из строя так и не понятно?



Лучше сюда, мне тоже интересно.



Что же отсканю. Там ведь проблема в том что, емкости накопительные которые изначально там стоят с индуктивностью образуют сильноточный колебательный контур, если конечно кто нибудь понимает что значит резонансный заряд. Добавляя емкости накопительные время заряда увеличивается потому что С = dq/dt. Следовательно нужно пересчитывать дроссель, времена заряда и разряда, вносить изменения в плату управления, чтобы емкости накопительные успели зарядится за время на которое открыли зарядный тиристор и время чтобы эти емкости разредить за время открытия разрядного тиристора.



А сфоткать потроха есть возможность? Силовые цепи как раз, дроссель, поджиг и прочее.



Я отсканил схемы и спецификацию, сфоткать не знаю получится ли, просто сейчас ведь все в отпуске, сфоткать скажем источник питания которым я пользуюсь фирмы Федал я могу. БПЛ 75/33У я конечно тоже постараюсь сфоткать, но пока не обещаю



Внутренности федала тож интесно глянуть.



Господа, фотки схем и спецификация слишком большие, сжимая их не видно становится ничего. Могу свой емейл выложить, спишемся и перешлю. Мое мыло Laserphysics2008@yandex.ru



все что приходило на почту я по БПЛ всем отправил



есть, но нея не сканировал это, я и так могу пояснить принцип работы если надо



хорошо отсканю и пришлю, сегодня как раз со специалистом по источникам питания с завода болтал по поводу модернизации таких блоков

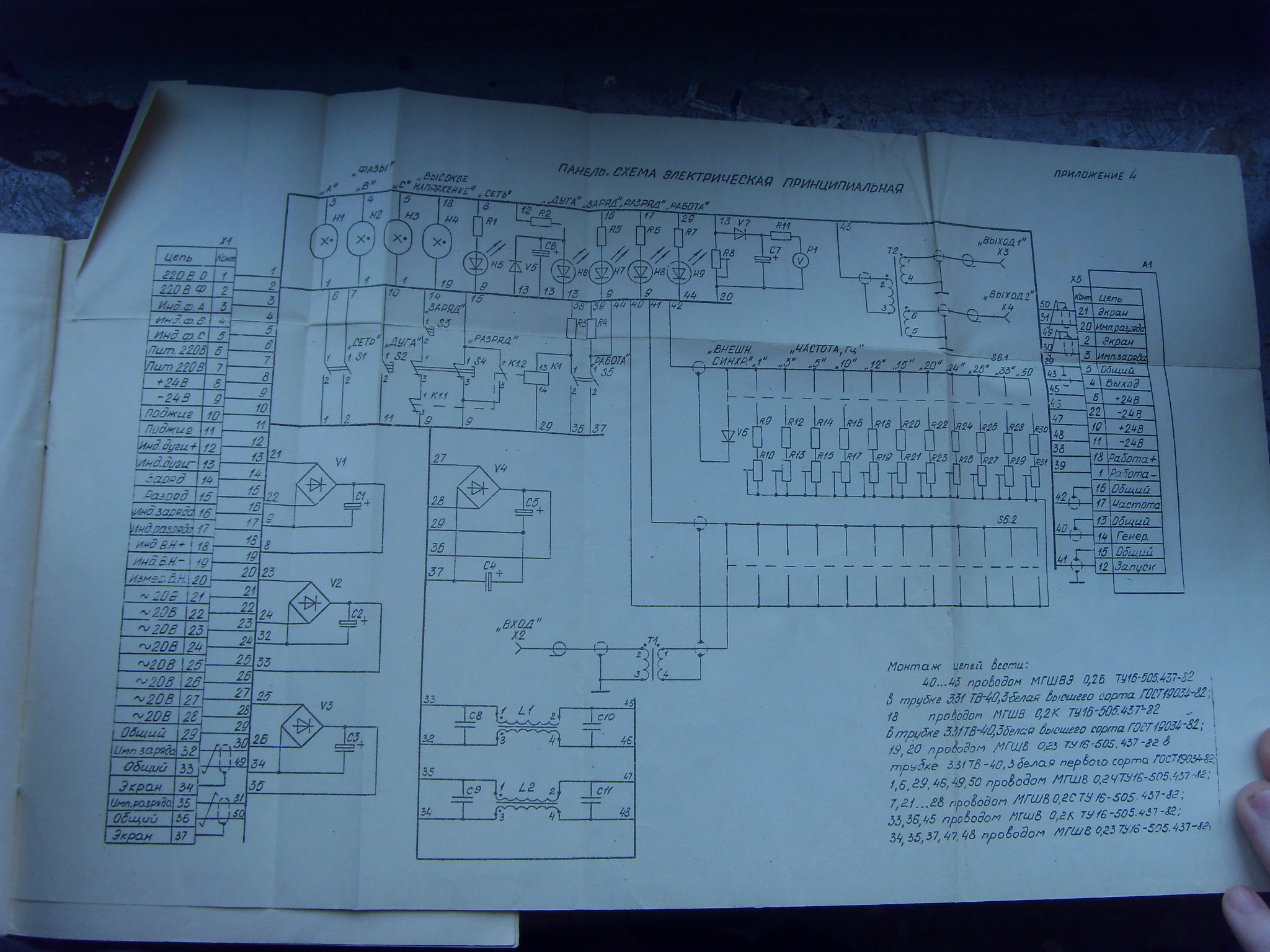

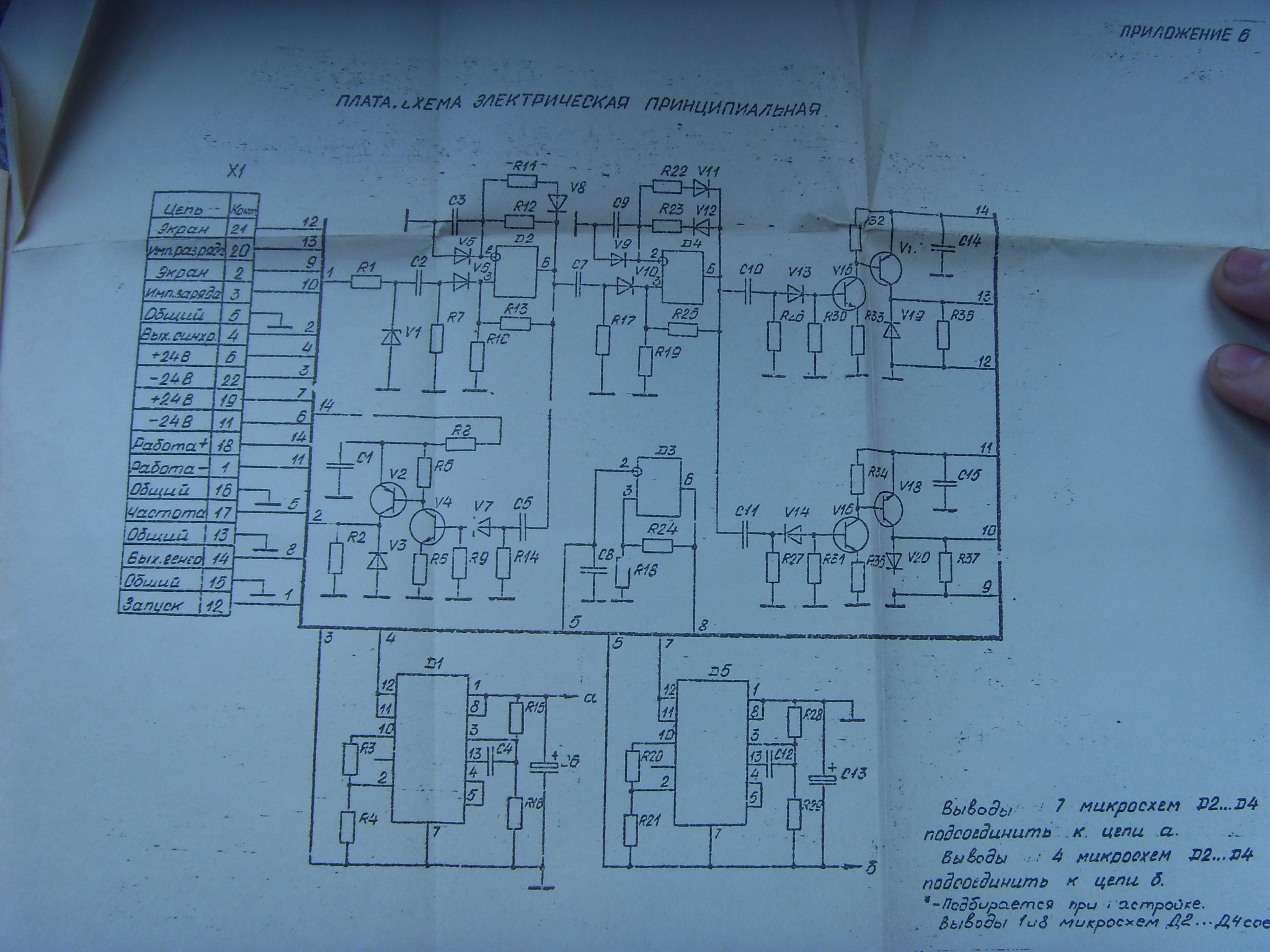

я отсканил работу схемы БПЛ 75/33 и схему управления электрооптическим затвором



Какой затвор используется? Спасибо за сканы, полезная инфа. Можно в почту и по работе и по затвору сканы получить?



Да можно, только ты на мой ящик письмо пришли, затвор лично я использовал МЗ 205 из метаниобата лития, а так можно любые ставить
