А нам слабо сделать лазерный сканер?

Тема в разделе 'Гальванометры closed loop (с обратной связью)', создана пользователем nikitas, 27 июн 2008.

Страница 7 из 13
  1. EVIL_USER

    EVIL_USER Модератор Staff Member

    Сообщения:
    2.184
    Симпатии:
    41
    Баллы:
    48
    Он наоборот снимает заряд, но это собственно не важно.

    EVIL_USER, 25 янв 2009
    #121
  2. Ryazanec

    Ryazanec Модератор Staff Member

    Сообщения:
    1.577
    Симпатии:
    40
    Баллы:
    48
    Пол:
    Мужской
    Адрес:
    Рязань
    Вообще да... логично. элктроны лучем вышибаются, заряд снимается.
    Просто там система есьт которая управляет этим лазером, попробовать достать убитый принтер и посмотреть, хочу посмотреть как обратная связь организована там, да и вообще что там. Возможно приспособить удастся

    Ryazanec, 26 янв 2009
    #122
  3. EVIL_USER

    EVIL_USER Модератор Staff Member

    Сообщения:
    2.184
    Симпатии:
    41
    Баллы:
    48
    ИМХО шаговик в микрошаговом режиме.
    Сам не разбирал, но мне так думается, что это самый простой вариант.

    EVIL_USER, 26 янв 2009
    #123
  4. SviMik

    SviMik Новичок

    Сообщения:
    1.133
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    Tallinn, Estonia
    Шаговик? С таким разрешением с скоростью? :D
    Имхо там просто луч фокусируется в линию, и какой-нидь элемент типа LCD матрицы выводит изображение. Вобщем как в сканере только наоборот :)

    SviMik, 27 янв 2009
    #124
  5. EVIL_USER

    EVIL_USER Модератор Staff Member

    Сообщения:
    2.184
    Симпатии:
    41
    Баллы:
    48
    Тоже может быть, но при его дохлости не уверен что в полосе хватит мощи.

    По той же матрице можно и лучём бегать.
    Насчёт шаговика это я и правда загнул.
    Или можно даже без матрицы обойтись, просто врубать и вырубать луч в нужный момент.
    По краям можно пару фотоэлементов воткнуть для синхронизации.

    ЗЫ: сессия зло, шаговики какие-то мерещатся.

    EVIL_USER, 27 янв 2009
    #125
  6. MONOLIT

    MONOLIT Новичок

    Сообщения:
    7
    Симпатии:
    0
    Баллы:
    0
    ПРИВЕТ я собрал лазер из дивидюка пишущего и запихнул все это в видеокамеру наружного наблюдения правда потроха выкинул. корпус мне понравился тем что есть оптика которая меня устраевает. одной цели я добился и теперь хочу заставить этот лазер рисовать 3d фигуры и бегущий текст. ПОМОГИТЕ пожалуста

    MONOLIT, 27 янв 2009
    #126
  7. Etiol_Ehomba

    Etiol_Ehomba Новичок

    Сообщения:
    47
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    Муром-Нижний Новгород
    Как ты собираешься рисовать 3D фигуры на плоскости? :)

    Etiol_Ehomba, 27 янв 2009
    #127
  8. MONOLIT

    MONOLIT Новичок

    Сообщения:
    7
    Симпатии:
    0
    Баллы:
    0
    в тумане получается эффект похож на 3d, а вообще это сложно я для начало хочу сделать бегущую стоку и пока еще незнаю от чего мне отолкнеться

    MONOLIT, 27 янв 2009
    #128
  9. Ryazanec

    Ryazanec Модератор Staff Member

    Сообщения:
    1.577
    Симпатии:
    40
    Баллы:
    48
    Пол:
    Мужской
    Адрес:
    Рязань
    Ну бегущую строку я видел народ делает при помощи вращающегося зеркального 8-миугольника и матрици из лазерных указок.

    То что описано может сделать лазерный проектор... но гемора с ним много... начиная с источника питания и сервоприводов, заканчивая деталями которые хрен достанешь... но если живешь в москве то куча проблемм снимается...

    Вообще сервоприводы + 2 усилителя к ним можешь купить (цена 1К$) а цифровое оно не сильно сложное можно садрать самому.

    Ryazanec, 29 янв 2009
    #129
  10. Nik108

    Nik108 Новичок

    Сообщения:
    11
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    Бердск
    Я привозил из китая прибор лазеное шоу RGY 150R 60G с рисунками, анимацмей, управление DMX. Скорость работы шаговиков 30 kbpps. Так вот продал я его за 800 ye.

    Nik108, 29 янв 2009
    #130
  11. Ryazanec

    Ryazanec Модератор Staff Member

    Сообщения:
    1.577
    Симпатии:
    40
    Баллы:
    48
    Пол:
    Мужской
    Адрес:
    Рязань
    шаговики - скорость не очень большая. цену 1к$ взял с одного магазина продающего профессианальное оборудование для лазерных шой.
    Вообще самоделка будет с компа управляться ) помоему есть софт( слышал по крайней мере) что можно видео с камеры оцифровывать и выделять контуры, и картинку лазером выводить... с видео обычным так же думаю работать будет - ну не видео конечно а контуры предметов вывести получится.

    Ryazanec, 30 янв 2009
    #131
  12. Nik108

    Nik108 Новичок

    Сообщения:
    11
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    Бердск
    Точнее не шаговики, а гальвонометры. Там же я написал, что скорость 30kpps.
    Если кого интересуют детали от промышленных лазерных шоу (гальвонометры, контроллеры, и т.д.), то могу после китайского нового года узнать цены и наличие.

    Nik108, 31 янв 2009
    #132
  13. MONOLIT

    MONOLIT Новичок

    Сообщения:
    7
    Симпатии:
    0
    Баллы:
    0
    есть еще один вопрос краем косающей темы о лазерах. кто знает как на китайских лазерных указках делают призмы с риунком?

    MONOLIT, 31 янв 2009
    #133
  14. SviMik

    SviMik Новичок

    Сообщения:
    1.133
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    Tallinn, Estonia
    Подключил моё творение к контроллеру. Пока всё на стадии "заставить быстро и красиво позиционироваться" :)
    По-началу было не очень (оно входило в резонанс и вибрировало вокруг места назначения), но програмно более-менее решилось.
    Вот что оно уже умеет:
    [youtube:lu98kiuw]http://www.youtube.com/watch?v=aH5brgZE8g0[/youtube:lu98kiuw]

    До лазерного проетора пока далеко (хотябы потому, что надо раздобыть второй аналоговый модуль, а то у этого 3 входа и только 1 выход). Из цифровых выходов городить ничего не хочу, я их для включения лазера использую.

    Установка не очень компактная, но в инете видел и проекторы с бОльшимм габаритами :)
    [attachment=0:lu98kiuw]foto387.jpg[/attachment:lu98kiuw]

    Гальванометр подлючил напрямую к выходу контроллера (двухполярный 10v). Судя по всему, оно не очень тянет, выход всё-таки сигнальный... Просаживатся до десятых вольта. Сижу думаю, как туда усилитель приделать.
    Хотел операциаонный усилитель, но там один контакт выхода к минусу привязан. Отдельный источник питания городить не хочу.


    Вложения:

    • foto387.jpg
      Размер файла:
      129,9 КБ
      Просмотров:
      757
    SviMik, 31 янв 2009
    #134
  15. EVIL_USER

    EVIL_USER Модератор Staff Member

    Сообщения:
    2.184
    Симпатии:
    41
    Баллы:
    48
    Что за контроллер такой?

    Имхо на выходе транзистор вполне покатит, только рабочую точку надо будет хорошо задать.

    EVIL_USER, 31 янв 2009
    #135
  16. SviMik

    SviMik Новичок

    Сообщения:
    1.133
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    Tallinn, Estonia
    Контроллер Siemens s7-200.
    EVIL_USER Я ещё не видел двухполярных усилителей на 1 транзисторе :)

    SviMik, 31 янв 2009
    #136
  17. EVIL_USER

    EVIL_USER Модератор Staff Member

    Сообщения:
    2.184
    Симпатии:
    41
    Баллы:
    48
    Извиняйте туплю.
    На двух надо тогда, но это и правда извращение уже.

    Ух, злая железяка. А не сильно жирно будет, её под проектор юзать?

    EVIL_USER, 31 янв 2009
    #137
  18. SviMik

    SviMik Новичок

    Сообщения:
    1.133
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    Tallinn, Estonia
    Злая и очень дорогая :D
    Но досталась нахаляву. Тем более, программирование таких железок - моя специальность. Поэтому с ней мне проще :)

    SviMik, 31 янв 2009
    #138
  19. EVIL_USER

    EVIL_USER Модератор Staff Member

    Сообщения:
    2.184
    Симпатии:
    41
    Баллы:
    48
    У меня вот такая валяется:
    [​IMG]
    По проще раз в 10 конечно, но она мне и не на халяву досталась.

    Ща диплом на ней сделаю (надеюсь осилю), потом можно будет играться (главное не спалить раньше времени :) ).

    EVIL_USER, 31 янв 2009
    #139
  20. SviMik

    SviMik Новичок

    Сообщения:
    1.133
    Симпатии:
    0
    Баллы:
    0
    Адрес:
    Tallinn, Estonia
    Прогресс, уже 50мс время реакции :)
    [attachment=2:2vugstoe]foto393.jpg[/attachment:2vugstoe]

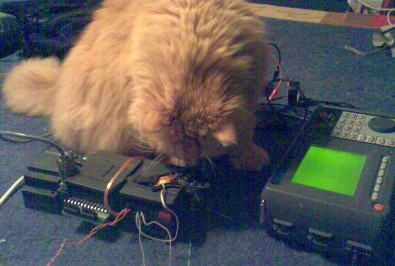

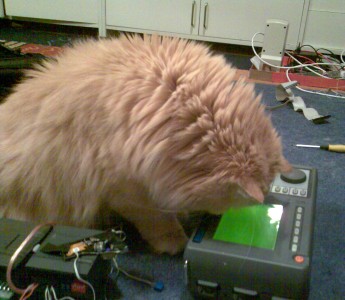

    Кот в восторге!


    Вложения:

    • foto393.jpg
      Размер файла:
      38,8 КБ
      Просмотров:
      926
    • foto390.jpg
      Размер файла:
      35,3 КБ
      Просмотров:
      940
    • foto391.jpg
      Размер файла:
      29,2 КБ
      Просмотров:
      890
    SviMik, 31 янв 2009
    #140
