А нам слабо сделать лазерный сканер?

http://elm-chan.org/works/vlp/magnet.png

вот так думаю понятнее будет



Вот это правильный подход.



Программа была бы многим полезна. Мне например надоело в звуковых редакторах ковыряться в результате делаю установку на сервоприводах )))

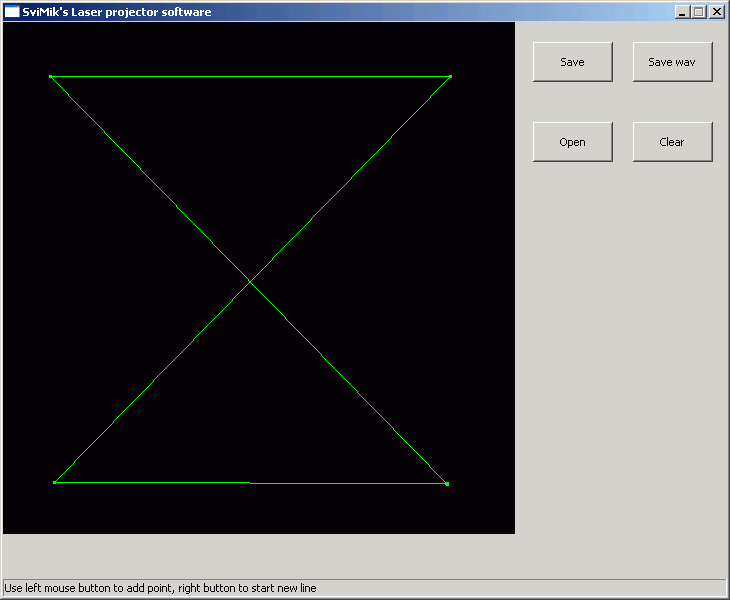

Софт есть, примеры графики тоже, свою делать тоже не сложно. из железок я что нибудь спаять спаяю а вот программная часть не мое это...



Дело в том что бы нарисовать что то более сложное нужно управление током, а в большинстве (возможно даже во всех) звуковых картах выход через конденсатор идет - из за этого происходит срезание постоянной составляющей выходного сигнала... простое еще сможет нарисовать более сложное нет.
Мне пришлось делать выход с LPT порта (на него вешать самодельный ЦАП) преимущества например - есть софт по работе с подобными девайсами через LPT порт, выходной сигнал получается такой как надо.
Собрать не дорого, у меня ушло всего то 150р.
схему и чертежи плат брал здесь : http://laserium.narod.ru/openloop.html



а чего там рисовать то? всего 3 микросхемы :unknown:
схему выкину только в понедельник, сделана она в программе компас (в чем работаю в том и черчу пикад тревожить для таких целей нехотелось)
да, там ошибку нашел в ней так что исправления и перемычки нарисую в фотошопе и выкину. если нужно конечно.
У меня проблемма в том что бы источник тока ко всей схеме раздобыть... да и пары микросхем найти не могу (((



Да, вполне можно сделать преобразователь, чтобы огибающую на выходе выдавал, должно покатить, несущую кГц на 20 сделать и должно покатить.
С комом это разве что на контроллере делать, самый нормальный на самом деле вариант, там можно будет через USB-COM и к юсб прикрутить.

Кстати, с шим модуляцией ничего сделать нельзя? (т.е. однозначно можно, но насколько гиморно?) Тогда самый простой контроллер покатит, что-то вроде tiny13.



Через переходник с usb на LPT работать не будет там по моему программа напрямую с портом работает и использует команды которые через переходник работать не будут. гдето читал об этом.



ну вот я на работе ((( чувствую себя продавцем или охранником ибо в стране почти ни кто не работает а отдыхают.
ну да ладно.
Вот печатка для расширителя разрядности. Тырнет сейчас только через мобилу потому печатку выкладываю в скверном качестве если кому под утюг надо то в могу в dxf формате выложить так как чертил в компасе или автокаде не помню уже в чем точно (в чем работаю тем и пользуюсь)

чертеж дан со стороны проводников ( детали с противоположной стороны платы)

тонкими кривыми пунктирными линиями показаны перемычки длинная пунктирная линия - это провод соеденяющий 10тые выводы микросхем ( (-) питания) 20тые это (+)
думаю разберетесь там всего то 3 микросхемы



Вот еще несколько фоток.
Сделаны они еще до нового года для статьи по сборке лазерного проектора

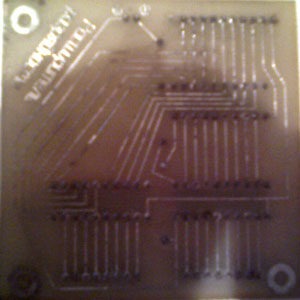

Тут фото расширителя разрядности (на плате еще не припаян провод идуший к 10тым выводам микросхемы там немного недоработок было которые исправил и схема выше правильная, проверено - работает)

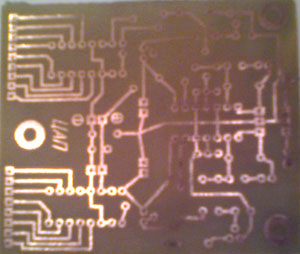

фото платы цапа - вот такого качества плата по лазерно-утюжной технологии получаются.

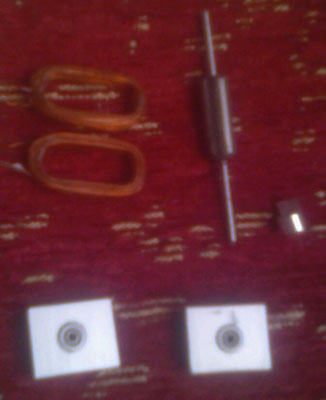

ну и ервопривод в разборе. сегодня соберу 2 сервопривода а то еще перед новым годом все детали собрал и никак...
размер сервоприводов маленький получится например те пластины с подшипниками размер имеют 1,2 на 1,5 см. диаметр вала 1,6 мм диаметр магнита около 4-5 мм.



вал самдельный.
разбираешь старый винт (было куплено убитых 3 штуки на радиорынке за 20р штука)
там неодимовые магниты очень мошьные аккуратнее пальци прищемят как делать нефига.. 2 недели синий палец был.
Далее читаем вот это http://elm-chan.org/works/vlp/report_e.html
там сказано как магниты маленькими сделать, а именно надпилить кусочек (мучался надфилем 1 надфиля квадратного хватило на 2 надпила потом он тупой притупой стал, в результате 2 магнита нечаянно примагнителись друг к другу и от удара раскололись... злой был... но вспомнил что есть алмазный надфиль вот им еще за 10 минут сделал еще 2 магнита.)

http://elm-chan.org/works/vlp/magnet.png

вал это метчик с толшиной 1,6 мм. режущая часть отрезана. там где крепится магнит алмазным надфилем сделано 2 пропила чтобы магниты не проворачивались.
Далее клеил суперклеем 1 магнит потом 2 пластмасски от какой то коробки потом второй магнит получилось что то квадратное. затем сей дутерброд за ось зажимал в дрель (у меня маленький моторчик с цанговым зажимом для сверл) и водя по наждачной бумаги делал это всё круглым (чтобы небыло вибраций лишних и уменьшить инерцию)

самое сложное убирать магнитную пвль... жевачка и скотч помогли убрать её с магнита.

возился с каждым часа 3...
Подшипники купил в радиомагазине для какой то техники шли (вроде для лентопротяжек) по цене 5р. штука.

паяльник у меня вообще на 75 ват с тонкозаоченым жалом пока ничего за свою жизнь не сжег.
Припой - целый моток спизженый кем то с завода мне просто так достался подарок типа марку незнаю. канифоль обычная сосновая. чертежм плат делал в компасе, а вот усилители сервоприводов в пикаде.

не могу найти некоторые микросхемы (LM675T и EX03-16M но последнюю заменил генератором на ЛЕ5 и кварцем на 8 мгц)



Да, и еще, электроникой почти не занимался, сложнее радиоприёмника и усилителя ничего не собирал.
Получалось ужасно.
Окончил институт и взгляд поменялся. там хотя бы научили пользоваться литературой, с тех пор медленно но правильно и верно делаю.
По образованию строитель, специального электротехнического не имею. так прочитал пару журналов по электронике и всё.
Главное не спешить и вникать.
дело идет быстро если поднапрячь то еще дня 2 - 3 и сделаю... но как!
так что в лучшем случае доделаю это только через 1 - 2 месяца.
Главное не спешить. за 1 - 3 месяца по нормальному мануалу неподготовленный человек даже сможет.

А начать надо с:
http://elm-chan.org/works/vlp/report_e.html
и
http://laserium.narod.ru/
