Апгрейд,ремонт и прочие вопросы по покупным лаз. указкам

Апгрейд DPSS указки

Имеется зелёнка на 10 мВт.

Имеются оптический стол, набор доп. оптики, подвижки, лазерные диоды 808 нм с мощами до 7 Вт и электроника для пайки драйвера к ним.

План - выжать из этой указки 50+ мВт путём замены диода накачки с драйвером.

По расчёту у меня вышло, что кристалл от 5 мВт указки (2*2*0,5 мм 3% легирование) при полном насыщении может дать на выходе 532 нм порядка 120 мВт. От 10 мВт указки (3*3*1,2 мм 1% легирование), свыше 330 мВт. Так что потенциал для разгона есть.

Вопрос такой - есть ли у кого опыт в разборке указки и последующем монтировании её на оптическом столе? Есть ли опыт по перепайке диода и драйвера к нему?

Насколько я знаю, диод находится НЕ в одном монолитном корпусе с кристаллами Nd:YVO4 и KTP.
В случае положительных результатов, стандартный корпус явно будет заменён.

Также, хочется услышать советы по разборке - какими инмтрументами, за какие сегменты браться, чтобы не сломать всю систему. Хотя, оправа солидная, всё равно боязно.

Наши предположения и ожидания:
Попытка поднять ток, протекающий через стоковый диод для оценки потенциала кристалла.
Попытка замены диода вместе со схемой питания на более мощный. Проблемы с микролинзами - за нами.


ЗЫ. Прошу перенести топик, ибо сразу раздел не увидел.
viewforum.php?f=32



Re: Можно ли увеличить мощность???

При каких условиях? Там резонатор для 808 нм с высокой добротностью, так что плотность мощности внутри резонатора для моды с длиной волны 808 нм высоченная. Вообще для образования второй гармоники необходима высокая плотность мощности. Обычно говорят о цифрах порядки 25-30 МВт/см^2 ))

Да, условия фазового синхронизма необходимо выполнить.

Расходимость сильно пострадала?

Разные размеры активного элемента, в более мощных указках может использоваться термостабилизирующая система и дополнительная оптика.



Re: Апгрейд DPSS указки

Как правило с таких указок можна выжать примерно до 100 мВт без замены диода. Покрайней мере так с моей указкой. Можна посмотреть видео по этому деле на Yotube



Re: Апгрейд DPSS указки

Напишу сюда.
Купил "50 мВт" 532 нм указку на Юноне, походу мну "обвешали", она даже спички не дымит, пакет с трудом прожигает.
Драйвер там на LA6358NT (операционник походу), есть подстроечный резюк.
Вопрос: до какого предела можно его крутить без риска спалить диод?
Щас ток 250-260 мА от батареек.



Re: Апгрейд DPSS указки

Вобще 50 мВт за полминуты на маленьком растоянии должны зажигать спички. Лано, к делу
Вобще этот предел точно никто не знает(с обычных смертных). Кто как раскует, тот и так крутит. Если бы я точно знал шо там за драйвер я бы больше сказал. Крути по-маленьку,Сильно много крутить не надо. Немного подкрутил и померяй ток от батареек. Если он увеличился, то я тебе крутить дальше не рекомендую! Если примерно такой же, то можно повторить ещё раз. Это всё зависит от того какой драйвер там.



Re: Апгрейд DPSS указки

Ну во-первых....хорошо бы померять ток зажигания.....а потом от этого и плясать....

У меня на зеленом 20мВт модуле ток был ~ 230мА
померял ток зажигания, оказался 100мА....прикинул 4-х кратный запас....
ну и вкатил ему ~430 мА ...... с учетом КПД преобразования 8% ( и полезного тока в 330мА) получилась мощность ~ 80мВт работает и все ему пофиг....
наверное можно и больше, но рисковать не стал....



Re: Апгрейд DPSS указки

А ты его мощность мерял?или только теоретически расчитывал



Re: Апгрейд DPSS указки

Это хорошо. В любом случае, мы нацелены именно на замену диода накачки.

Попробуйте по маркировке поискать документацию на него. Обычно, действительно, методом тыка всё делают.

Возвращаюсь к вопросу в первом сообщении - есть ли опыт разборки указки, монтирования её на оптическом столе, а также замены диода.



Re: Апгрейд DPSS указки

Не..... мерять нечем...... но и расчеты дают погрешность не более 10%



Re: Апгрейд DPSS указки

Ну это смотря как их делать
Вобще твой метод очень интересный. Надо попробывать



Re: Апгрейд DPSS указки

И мощи какие стали?



Re: Апгрейд DPSS указки

Вот мну надули 50 мВт с током 250 мА (ну хотя это с 3 Вольт батареек, драйвер может увеличивает), хотя светит неслабо=)



Re: Апгрейд DPSS указки

5мвт с дх держал у меня 670ма. Все отлично работала. Но я нечаянно подал на него 1.22а.



Re: Апгрейд DPSS указки

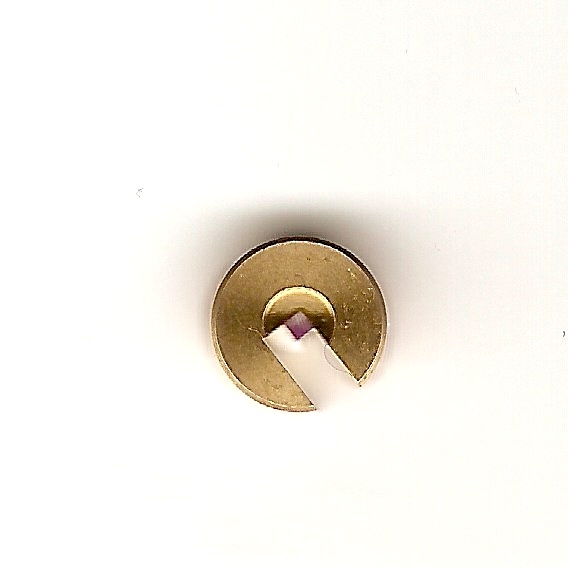

а зачем ты кристалл трогал?



Re: Апгрейд DPSS указки

Это китайцы. излучение может не полностью проникать на кристал. Поиграв с ним можно добиться более яркой точки.
