Sepic 3Вт с переключением мощи

Тема в разделе 'Разработка новых драйверов', создана пользователем Rotgar, 16 сен 2015.

  1. Rotgar

    Rotgar Пользователь

    И так еще одна разработка только что собранная. Это 1-й "безопасный" драйвер (программа не может убить диод по факту).
    На микре DC-DC приклеен теплоотвод и плата по стандарту залита силиконом, КПД сильно падает при напруге ниже 2.7В, без заливки 420мА (2 СИД нагрузку около 6.6В)
    перегрев через 4-5 сек, с заливкой отрабатывает 25 сек (мой стандарт) с теплоотводом думаю сможет больше, при более высокой напруги КПД почти сравним с boost.

    Только для изолированного кристалла нагрузка подвешена! Микра LM3410.
    Фото платы не будет на фотике ультразвуковой мотор зума угробился, фоткать камерой бяк, сканировать собранный недостижимо.

    На днях промаркирую компоненты на плате и выложу проект. Добавлю что boost на LM3410 в классическом варианте для ЛД недопустим (пльёт импульс вначале из-за отсутствия плавного старта), в Sepic плавный старт отличный внешний + программый для повышенной мощи запитка выключается через 6мс (можно поставить от 0 до 255), хотя надобности в нём нет, он продлевает время выхода на режим на 5-8мс и того около 11мс.


    Вложения:

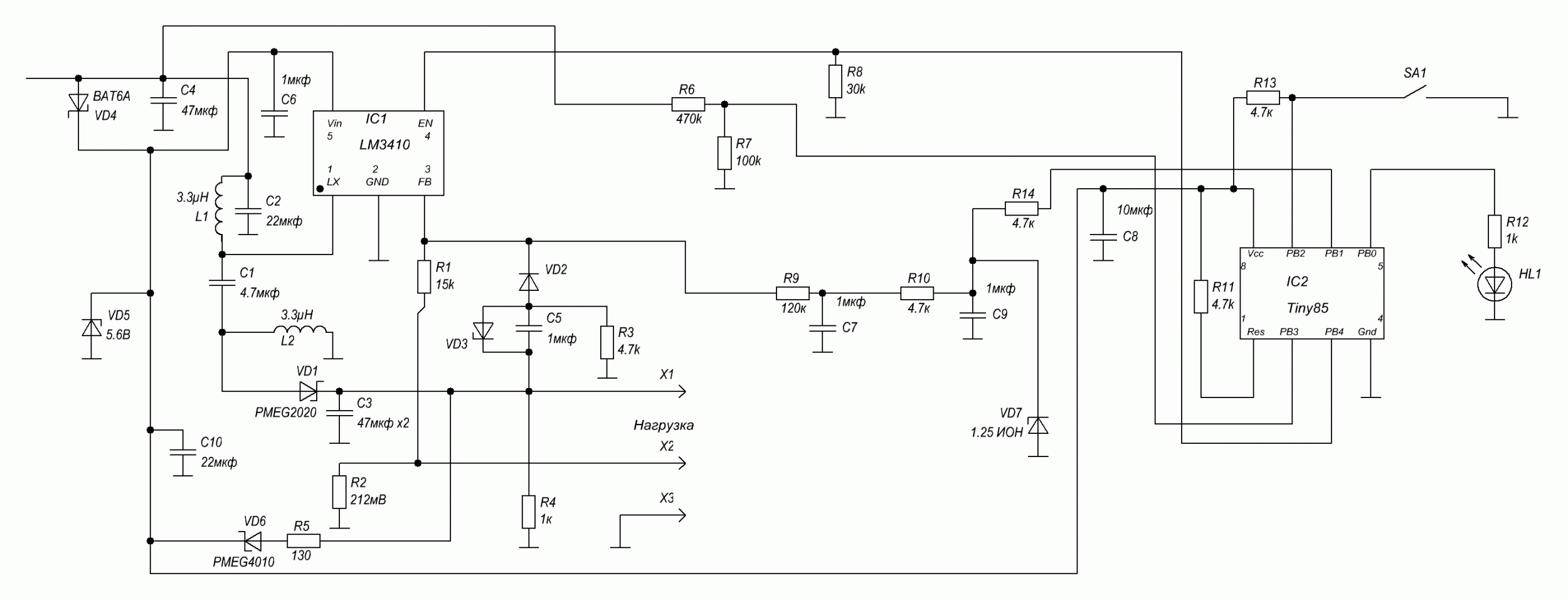

    • 1.GIF
      Размер файла:
      87,4 КБ
      Просмотров:
      883
    Last edited: 16 сен 2015
