RGV проектор, первые шаги)

Тема в разделе 'Строящиеся проекты', создана пользователем Artemka, 17 мар 2010.

  1. Artemka

    Artemka Администратор Staff Member

    чтож, доделал таки проектор!
    Состав:
    1) cm-106 8 канальная USB звуковуха
    2)новая версия согласующей платы, теперь неинвертирующая.
    3) Трехканальный драйвер на ОУ с аналоговой модуляцией 0...5В
    4) 20кппс сканеры.
    5) зеленый модуль из 200мВт указки
    6) 300мВт GH22 красный
    7) 120мВт PHR-803 фиолет.

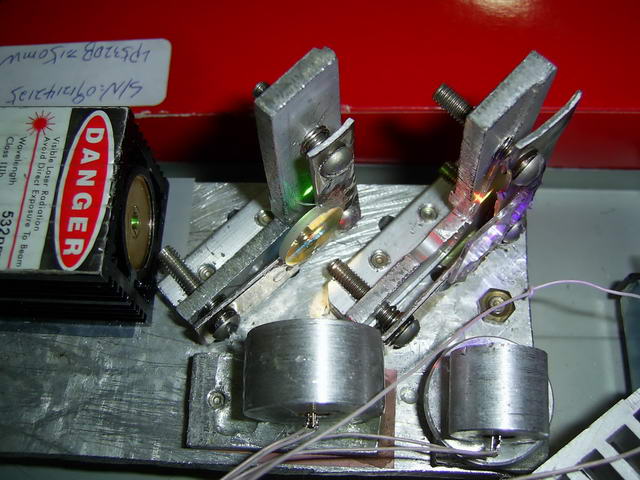

    8) дихроические зеркала с самодельными юстировками.
    9) корпус - нижняя часть системника, пока в процессе изготовления.

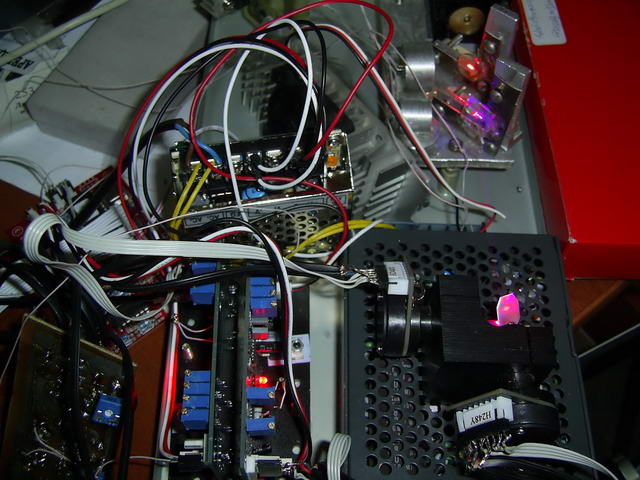

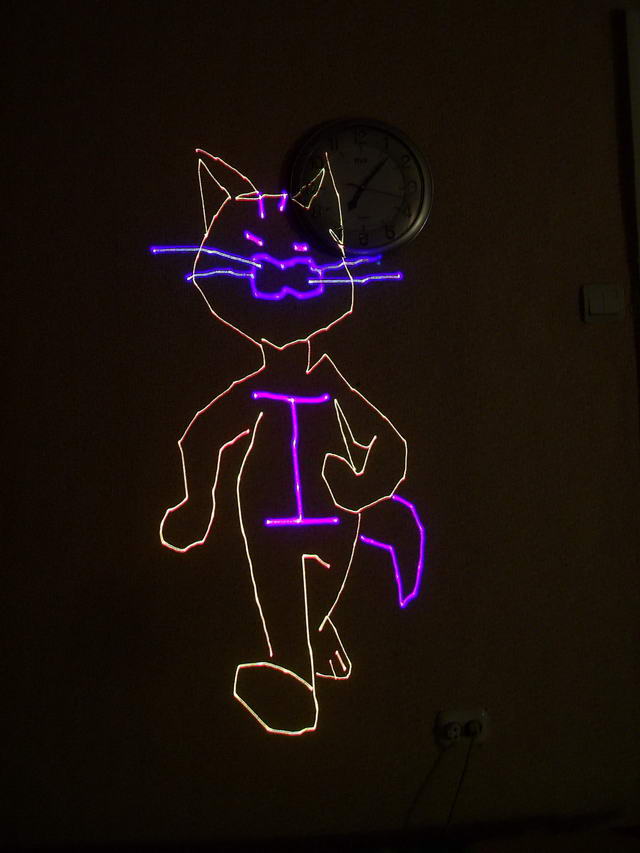

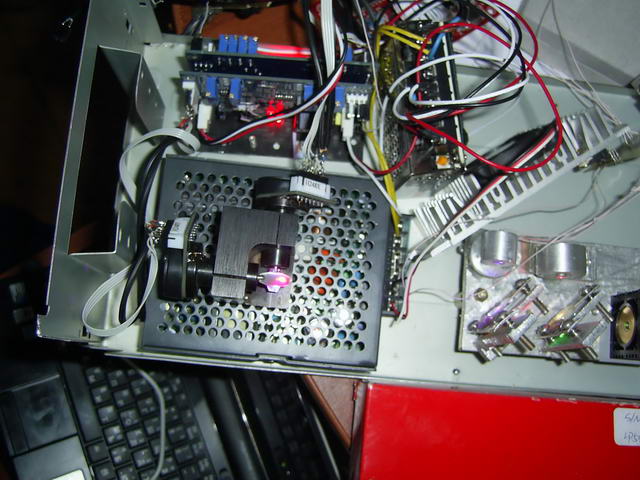

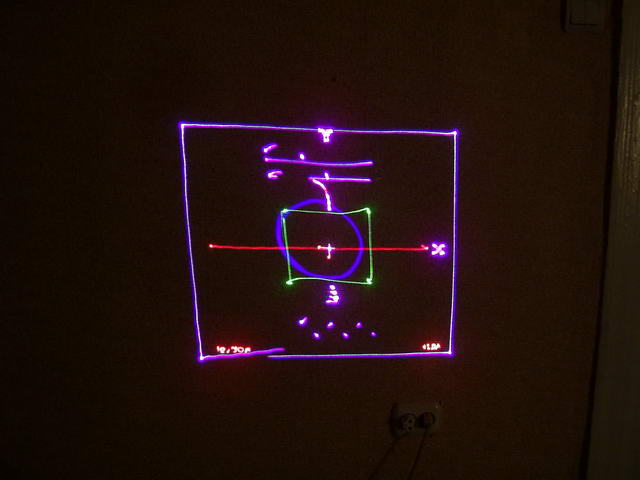

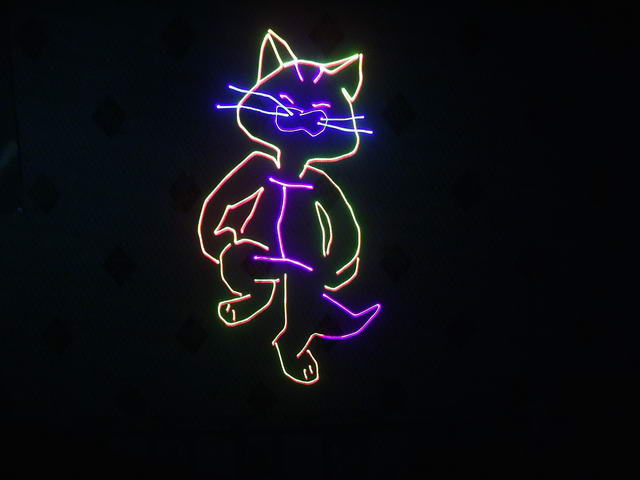

    Начну с того, что меня больше всего беспокоит. во-первых, 200мВт зелени. указка включается не мгновенно, видно как она постепенно разгорается, то есть на картинке примерно 1см- розжиг модуля. во-вторых, кривой ILDA test pattern, и соответственно неидеальное отображение. Я слишком много всего сжиг и поменял в этих сканерах чтобы поняь откуда это растет)) расшифровка таблицы говорит что у меня сбита фазировка. Я склоняюсь к тому, чо проблемы кроются в звуковухе и согласующей плате, так как неидеально работает и модуляция. видно что затягивает с гашением. на скорости в 10кппс все идеально. теперь вот думаю как быть и куда двигаться дальше.. скорее всего соберу SD плеер для проектора. тогда все будет ясно. ну и фоточки)


    Вложения:

    • SA407235.JPG
      Размер файла:
      73,2 КБ
      Просмотров:
      2.533
    • SA407234.JPG
      Размер файла:
      74,5 КБ
      Просмотров:
      2.312
    • SA407233.JPG
      Размер файла:
      54,4 КБ
      Просмотров:
      2.386
    • SA407232.JPG
      Размер файла:
      69,1 КБ
      Просмотров:
      2.452
    • SA407223.JPG
      Размер файла:
      26,9 КБ
      Просмотров:
      2.449
    • SA407222.JPG
      Размер файла:
      21,3 КБ
      Просмотров:
      2.484
    • SA407217.JPG
      Размер файла:
      18,4 КБ
      Просмотров:
      2.406
    • SA407213.JPG
      Размер файла:
      16,6 КБ
      Просмотров:
      2.459
    • SA407212.JPG
      Размер файла:
      18,9 КБ
      Просмотров:
      2.402
    • SA407208.JPG
      Размер файла:
      13,5 КБ
      Просмотров:
      2.382
    • SA407200.JPG
      Размер файла:
      26,4 КБ
      Просмотров:
      2.481
    • SA407199.JPG
      Размер файла:
      26,9 КБ
      Просмотров:
      2.443
    • SA407163.JPG
      Размер файла:
      12,3 КБ
      Просмотров:
      2.439
    • SA407195.jpg
      Размер файла:
      41,9 КБ
      Просмотров:
      2.428
    • SA407176.JPG
      Размер файла:
      25,2 КБ
      Просмотров:
      2.412
    • SA407191.JPG
      Размер файла:
      25,2 КБ
      Просмотров:
      2.381
    • SA407189.JPG
      Размер файла:
      27,5 КБ
      Просмотров:
      2.432
    • SA407175.JPG
      Размер файла:
      22,5 КБ
      Просмотров:
      2.449
  2. luxor

    luxor Модератор Staff Member

    Так постоянно ? или после прорева уходит ?

  3. Artemka

    Artemka Администратор Staff Member

    Лью видюшки на ютуб

  4. Artemka

    Artemka Администратор Staff Member

    так постоянно. в каждом кадре, каждая зеленая линия гдет за 1см с 30% до 100% набирает.

  5. axis

    axis Модератор Staff Member

    Красивые кадры...
    Поздравляю!
    А вообще у меня зелень так же убегала,повернув склейку градусов на 90- всё прошло...

  6. электроприводчик

    электроприводчик Пользователь

    Админ молодец! Будем ждать продолжения работы над проектором.....

  7. DENITO

    DENITO Пользователь

    Просто супер!!!
    дихроические зеркала откуда брал?

  8. Artemka

    Artemka Администратор Staff Member

    Спасибо! Недели через три будут в нашем магазине)

  9. Artemka

    Artemka Администратор Staff Member

    Видюшки:
    Первая, смотреть обязательно! Делал для девушки на 8-е марта)) Это все, на что способен проектор. на одной видюшке видны огрехи гашения лазера. склоняюсь к варианту что все-таки управление глючит, сегодня на осциле посмотрю.
    [rutube:140ovte4]http://rutube.ru/tracks/3042818.html?v=5ec51d37841678b4bd72d5a378243d07[/rutube:140ovte4]

    Вторая, лучевое шоу.
    [rutube:140ovte4]http://rutube.ru/tracks/3042796.html?v=43f5a6b8dfbb2afc098fd4b5dbfbd082[/rutube:140ovte4]

    Третья и четвертая - стандартные анимации с DMX платы.
    [rutube:140ovte4]http://rutube.ru/tracks/3042802.html?v=08b6de202955ee3cc0c5ead4d8a8b47c[/rutube:140ovte4]
    [rutube:140ovte4]http://rutube.ru/tracks/3042811.html?v=3f97c7904f9a13c2cf4ae84aa94ec293[/rutube:140ovte4]

  10. Artemka

    Artemka Администратор Staff Member

    Надо будет попробовать, есть еще одна указка))

  11. Ainar

    Ainar Пользователь

    А конструктивно, что с чем связуется, и какие процессы задействованы? Да и вообще, как у вас мысль, шла, что вы пришли в итоге к такому результату?

  12. Artemka

    Artemka Администратор Staff Member

    О чем речь?

  13. Ainar

    Ainar Пользователь

    Как у вас получилось такое собрать, как у вас логика и рассуждения шли, что вам удалось создать такой сложный аппарат?

    Я из любопытства. Просто очень здорово получилось, и хотелось бы узнать, как оно работает, что с чем взаимодействует :)

  14. Kvadro85

    Kvadro85 Пользователь

    Ainar читай форумы, мучай поиск по теме, эксперементируй, и у тебя что то обязательно получится ;)
    А по теме, очень даже классно! Artemka молодец!

  15. Ainar

    Ainar Пользователь

    Как я понял, другого и не остаётся. До такого мне, конечно, далеко. Ну читать, как всегда :) Спасибо :)

  16. vitalkalm

    vitalkalm Пользователь

    СУПЕР! Склоняю голову! Потрясающе. Да, скорость не велика, но ещё можно попытаться улучшить.
    Вроде звуковуха без корпуса (отсутствует экран), усилители гальванометров стоят на очень близком расстоянии друг от друга (хотя бы разделить платы сеткой - опять же организовать экран), на фотках не разобрал - какими проводами соеденены сигнальные линии. Похоже источник просаживается при работе на гальванометры - заметно на ILDA test.
    Из собственного опыта: когда я свой проектор засунул в корпус и закрыл крышками (корпус из алюминия), то сразу ушли самовозбуждения схем усилителей, уменьшились шумы (их вообще слышно было от гальванометров (типа эфирный шум в приемнике)).
    На осциллографе ... Да! Обязательно посмотри, это ооочень многое пряснит.

    P.S. Девушке понравилось?

  17. Artemka

    Artemka Администратор Staff Member

    Всем спасибо! Звуковуха да, без корпуса, но я и не замечал что это как-то влияет. все сигнальные линии экранированными проводами. Усилители стоят близко, но я пробовал всячески, это абсолютно не влияет на результат. Где заметно что просаживается? по углам? не должно быть, раньше все нормально было, а нагрузку не увеличивал.. Посмотрел на осциле, там все еще хуже чем на проекторе! все кривое и зависит от частоты(( теперь я неуверен в качестве осцила, так как гальво рисуют ЭТО лучше. надо на других попробовать...

  18. winnorokomo

    winnorokomo Пользователь

    Artemka, весьма рад за тебя!! хороший девайс))
    есть вопрос, по какой схеме лазерами управляешь?

  19. Ryazanec

    Ryazanec Модератор Staff Member

    Похоже на то что звуковуха, или провода длинные где то.

    У меня так же на моем было - кривой квадрат, да еще и плыл он (как буд то взяли за углы его и немного качают в разные стороны), и на углах он более яркий.

    Спагети выводит нормально но видимо где то в настройках закопался,(так и не удалось мне модуляцию лучей вывести) да и перемыкание конденсаторов вырубило звуковуху напрочь - в системе есть а винамп к примеру виснет при попытке что то через неё проиграть - видимо гдето защита какая то стоит...

    Интересно на сколько мои гальванометры смогут разогнаться, самоделки но наполовину выточены на заводе.

    Артем, ты еще какой нибудь софт испытывал кроме спагетей? а то антивирус и несколько програм крайне негативно относятся к смене времени и даты.

  20. Artemka

    Artemka Администратор Staff Member

    2 winnorokomo
    Звуковухой управляю, потом согласование на неинвертирующем ОУ.
    2 Ryazanec
    если изображение плывет, значит 50Гц просачивается где-то.
    чтоб звуковуха выдавала 8 каналов, нужно это включить в настройках самой звуковухи! другое дело что эти настройки смог запустить только когда сказал касперскому не проверять папку этой звуковухи. Еще есть драйвера, которые заточены именно под 8-ми канальный режим, то есть других вариантов тупо нет. Насчет вырубаний, это происходит когда припаиваешься к разъему Line In, то есть надо осторожно, не перепутать это, и подключаться только к выходным каналам.
    Да, есть еще HE-laserscan IV, но она жутко сложная и непонятная, так и не смог выставить скорость в ней, надо разбираться, программа хорошая.
