RGB индикатор заряда батареи на ATtiny45

Давно уже хочу собрать себе красивый RGB индикатор. И наконец-то собрал:

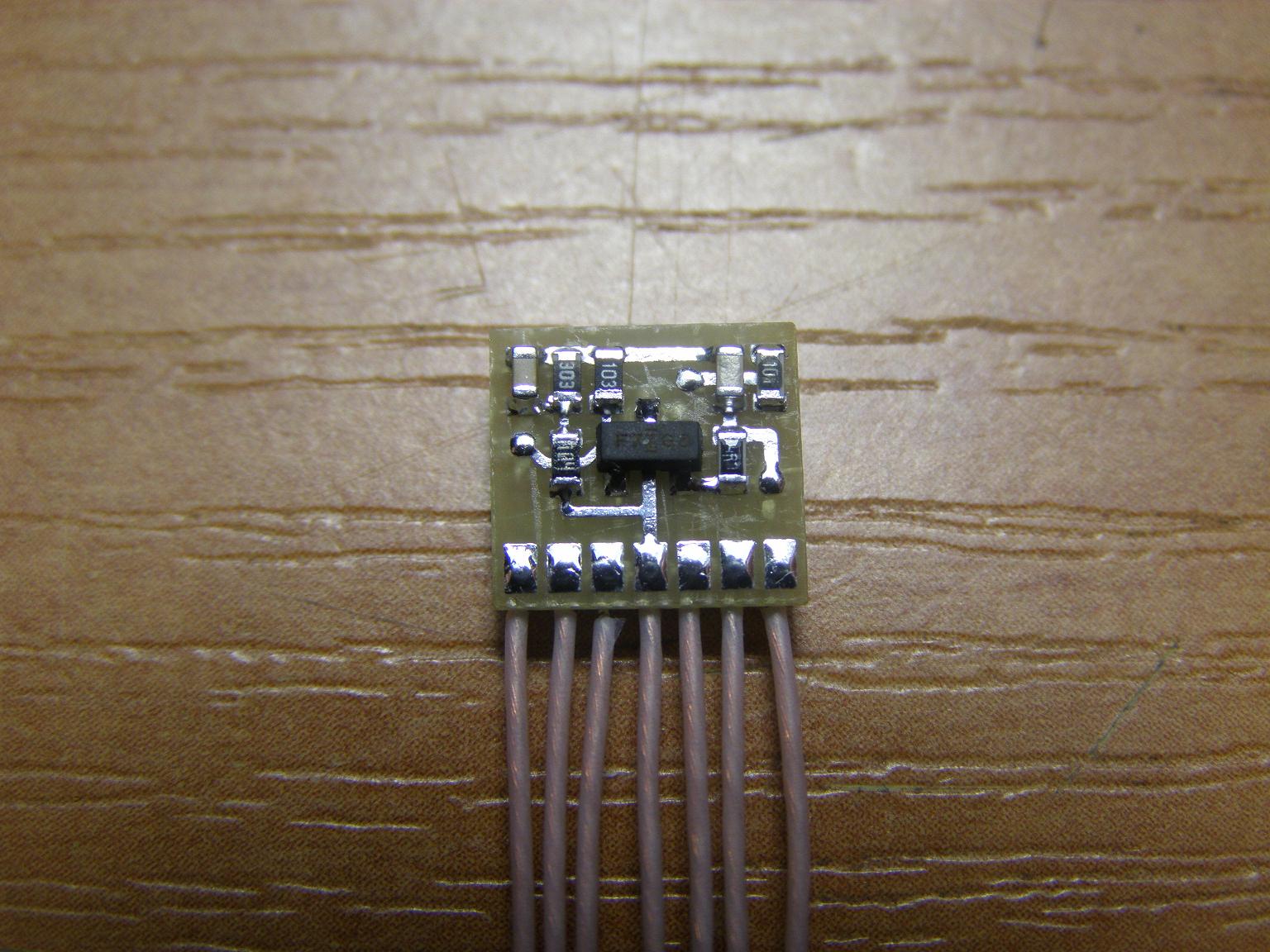

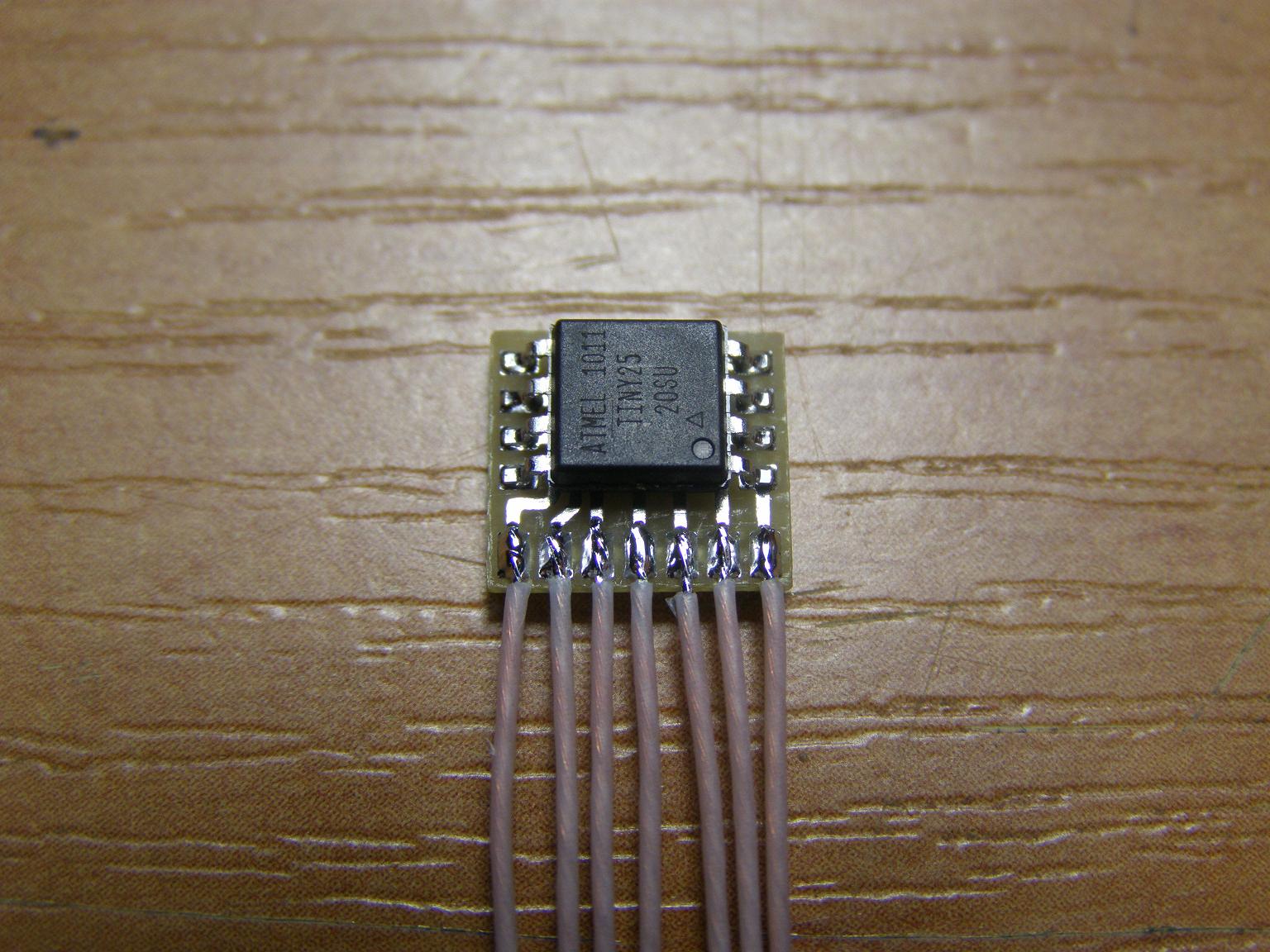

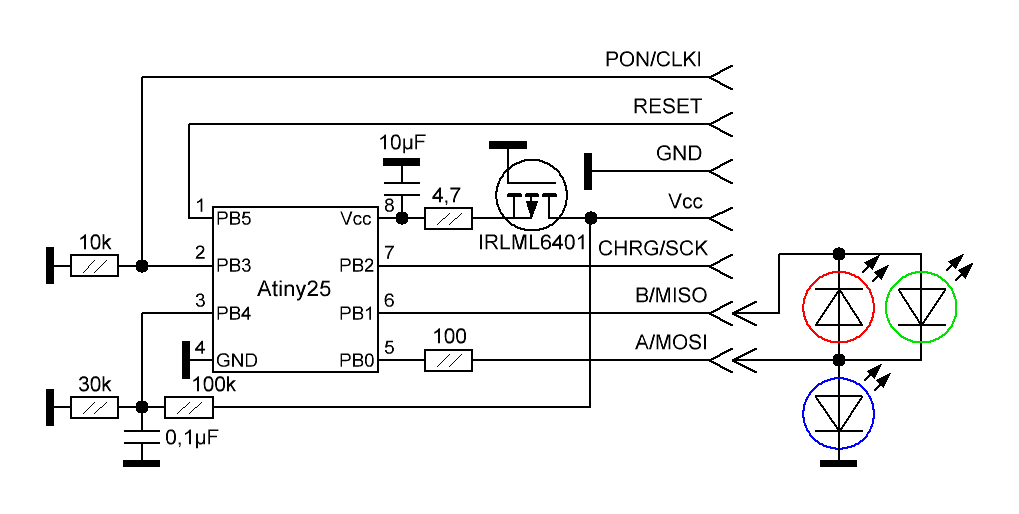

Вот схема:

Т.к. на МК вечно не хватает лап - пришлось поизвращаться с подключением светодиодов. Если захочется заюзать готовый RGB светодиод - можно отключить ресет, и шить HV программатором...
Как он работает? Сложно... Программа 1,35кБ (ассемблер), из них 768 байт - база данных, сгенерированная специальным генератором с графического файла (цветовой схемы индикатора, нарисованной в пеинте, sPlan и т.п.), за что огромное спасибо SviMik'у. В индикатор заложена несвойственная им плавность. Все эффекты, анимация, включение, выключение, отображение заряда батареи и т.п. - плавные. Имеет два вывода для управления. Если на PON подать высокий логический - индикатор начинает работать. По-умолчанию есть медленная фоновая анимация голубого цвета. Если подтянуть CHRG к массе - анимация меняется на более быструю белую. Это режим заряда. Вывод предназначен для подключения к контроллеру заряда батареи. Если же сигнала нет ни на одном выводе - индикатор засыпает. При сильном разряде батареи включается быстрая "чёрная" анимация. Приоритет у неё выше фоновой, но ниже зарядной.

На счёт цветовой схемы - тут всё ещё сложнее. Вот графический файл, о котором я упоминал выше:

Это 6 картинок, разрешением ровно 256х256 пикселов, вплотную располагающиеся друг возле друга. Да, прям художество какое-то. Напоминает квадрат Малевича .
Как в них информация закодирована? По горизонтали напряжение батареи, а по вертикали яркость канала. АЦП меряет напряжение в пределах 3...4,2V с разрядностью в 8 бит (256 ступенек), и ШИМ тоже 8-ми разрядный. Поэтому и картинки 256х256.
Что на них? Справа три картинки с кривыми компенсации яркости светодиодов от напряжения питания. По одной на канал. Стабилизатора напряжения то нет, вот и приходится извращаться. Да и баланс белого ими удобно выставлять. Светодиоды то далеко не с одной яркостью светят, а в этом индикаторе правильная цветопередача важна. Слева непосредственно сама цветовая схема. В данном случае по мере разряда батареи цвет плавно ползёт с фиолетового к красному. Фигуры такие кривые из-за кривого графика зависимости напряжения батареи от уровня заряда. Программа левую и правую части этого рисунка усредняет, поэтому без разницы с какой стороны что располагать. Кстати о программе, написал её SviMik, за что я его уже поблагодарил. Вот ссылка на её скачивание: http://svimik.com/dbgen_win.rar

К сожалению видео пока заснять не могу, нет нормальных светодиодов, жду пока привезут 0603. Возможно Fonarik меня обгонит. Он тоже успел собрать этот индикатор, но теперь чухает репу как его прошить ...

Архив со всякой требухой смотрим во вложении. Схема, печатка и цветовая схема в редактируемых форматах. Ну и конечно же исходник, hex, и даже батники для дудки...
Схему можно здорово упростить, но есть она не просит и меньше места от этого занимать не станет...

P.S. Наверняка буду ещё допиливать его, так что не советую брать информацию с этого поста, если ниже нет по-новее...
