Norm's Homemade Laser Show

Подскажите схему ЦАП-а для программы (через лпт порт)
Setup_NLS167.exe (11 MB) - Norm's Laser Show - Full Install

программа раотает с 16 или 8 битной цапой?

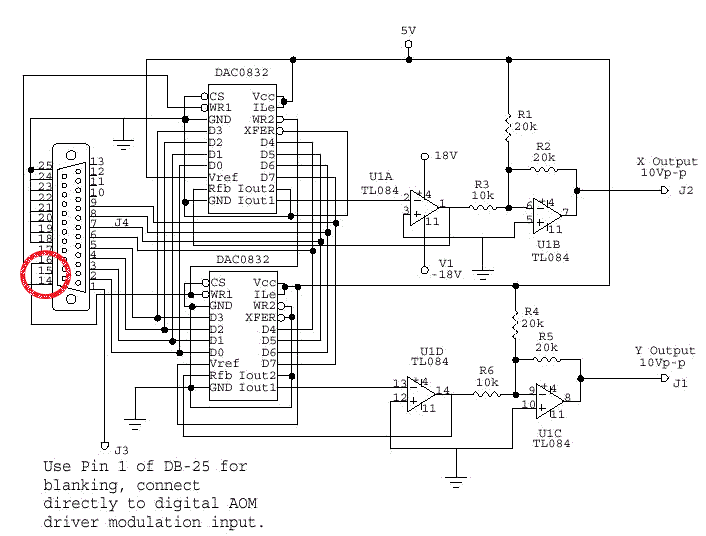

Есть схемы на DAC0832.
Вот одна из них.Еще есть для RGB

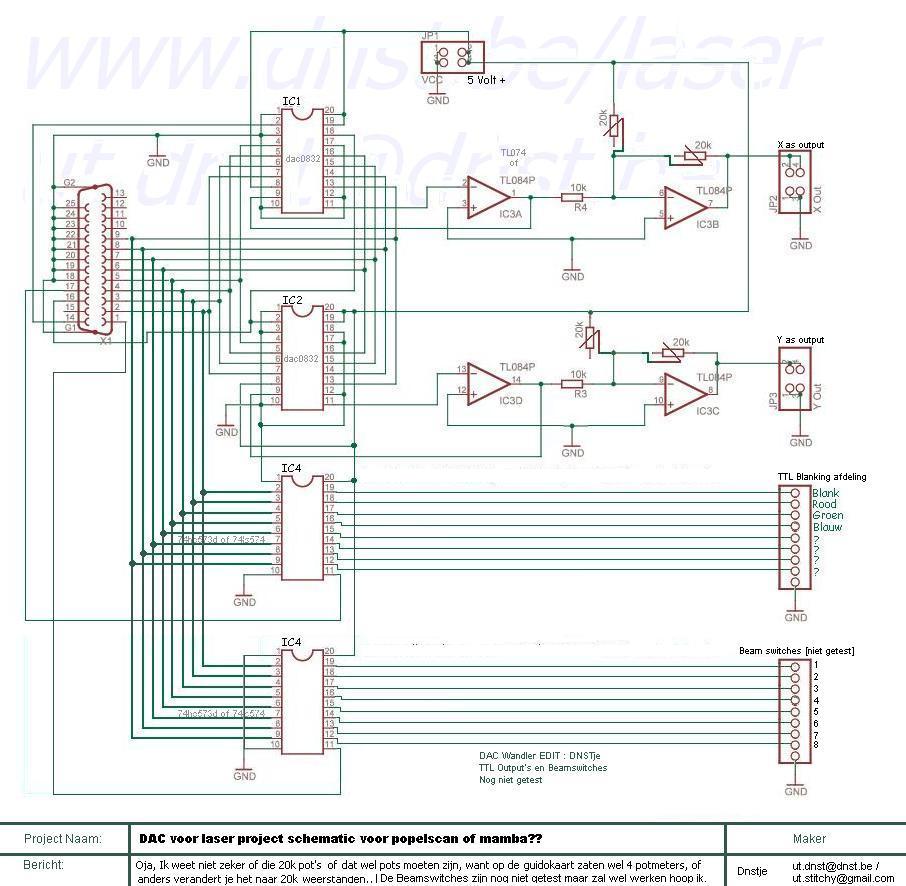

Вот RGB



я сейчас делаю на к572ПА2 по схеме для DAC0832 если нужно то пример подключения к572ПА2 показать могу



Если можешь выложи, интересно взглянуть
А для DAC0832 расширители разрядности нужны?



нет не нужны



тогда выкладывай, информация лишней не бывает



перезалейте плиз файлы



Залил



оо, спасибо за схемки
часто встречающиеся и недорогие ЦАПы



Подскажите
Как двухканальным осциллографом проверить работу ЦАПов
Подключить на их выходы?



сам я с осцилографами никогда не работал.... но чтото мне подсказывает что подключать надо на выходы ЦАПов



где-то читал что проверить работу цапов можно осциллографом при этом на его экране должна быть картинка которую ты посылаеш, но не написано как и куда надо подключать осциллограф
может кто знает?



Выход ЦАПа по оси X -на обычный вход осциллографа (ось X), второй выход ЦАПа по оси Y- на вход Y осциллографа.
Осциллограф нужно переключить в соответствующий режим, т.е. при отсутствии сигналов на входах на экранчике должна светиться точка.



а программу осциллограф на ПК можно использовать?

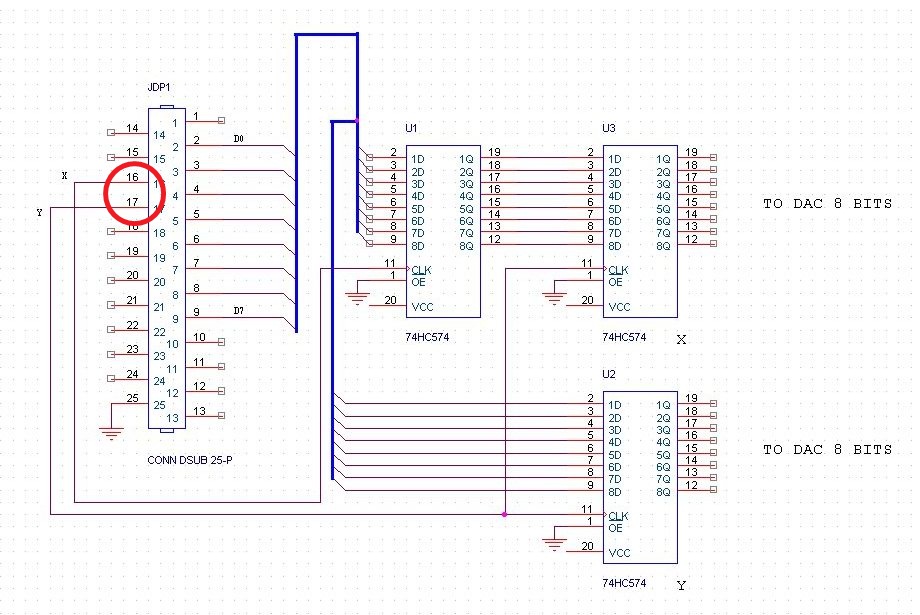

Кто скажет, как правильно подключать сторобирующие входы для регистров. Я собирал по схеме с laserium.narod.ru. Так там подключено к 16 и 17 ножкам LPT порта.

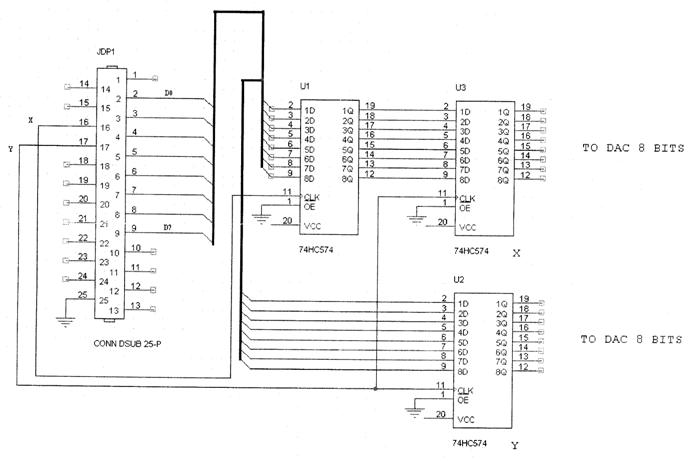

У Norm’s Home Made Laser Show ДВА варианта:
Причем для нормального отображения картинки на осциллографе, - в прграмме NLS от Norm-а необходимо ставить галочку в графе "Invert blanking", иначе не работает ЦАП по оси Y...



Теоретически можно, если выдрать разделительные конденсаторы по входам на карточке и, естественно, если программа поддерживает развертку по двум осям.



Подключай 16, 14 это работает на 100%, подключал и проверял осоцилографом, причем если используешь NLS, а в настройках стоит DAC0832. С программой с лазерума Laser Composer когда ставишь DAC0832 не работает 100% проверенно, работает только когда стоит Norm DAC 08 и то картинка заметно отличается от той которая получается в NLS, в худшую сторону



пока не ставил ни то ни другое... но есть мнение что все это из-за различного подхода к написанию программы вывода информации на ЛПТ порт... скорей всего у Норма все функции и процедуры именно вывода на порт написаны на ассемблере, а лазер композер видимо выводит на порт посредством стандартных функций и процедур, что не может обеспечить высокую производительность... скорей всего лазер композер просто пропускает или не успевает выводить весь нужный массив данных через оба адреса порта (дата+контрол)



Сенкс, сегодня в ночную смену на работу, там и попробую... позже отпишусь.

* * *
Таки да... Оказалось, что я, когда делал LPT-кабель, прое..@л и не прокинул две жили, идущие как раз на 14 и 15 pin разъёма. Изготовил новый кабель. Все О.К. - 14 и 16 ноги - на строб сигнал. Но с Laser Composer так ничего и не увидел на осциллографе...
