medialas infinity 4000

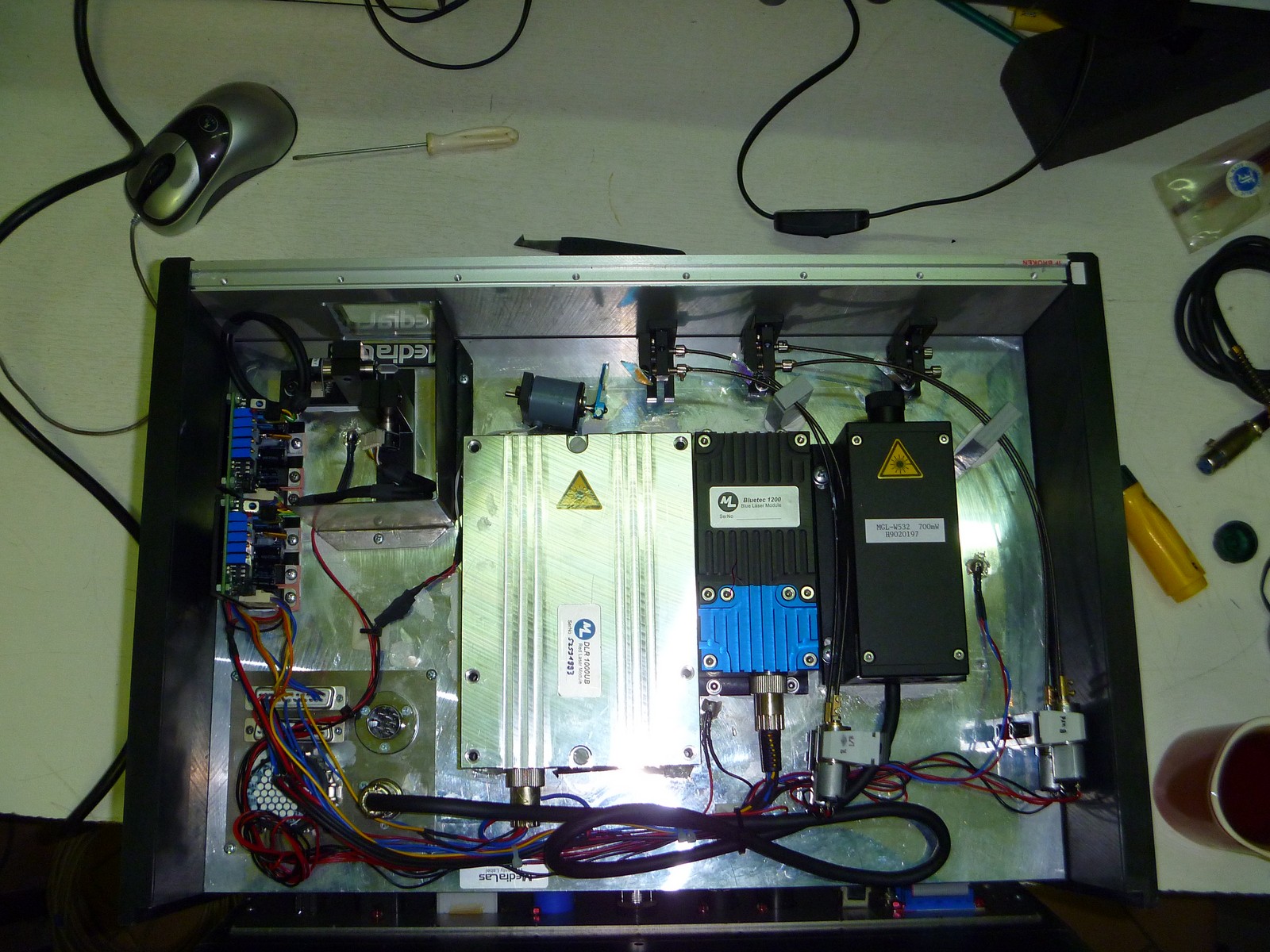

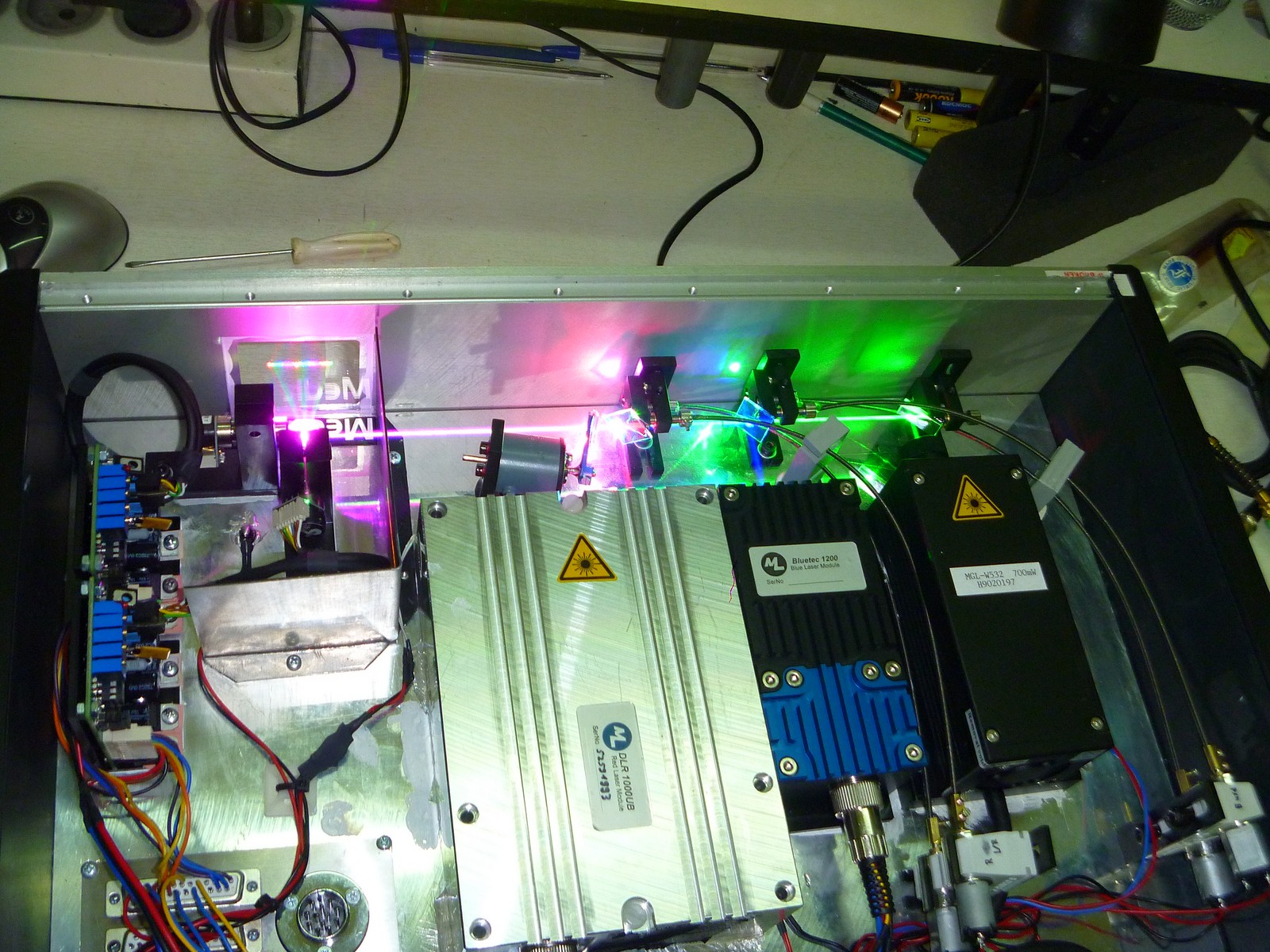

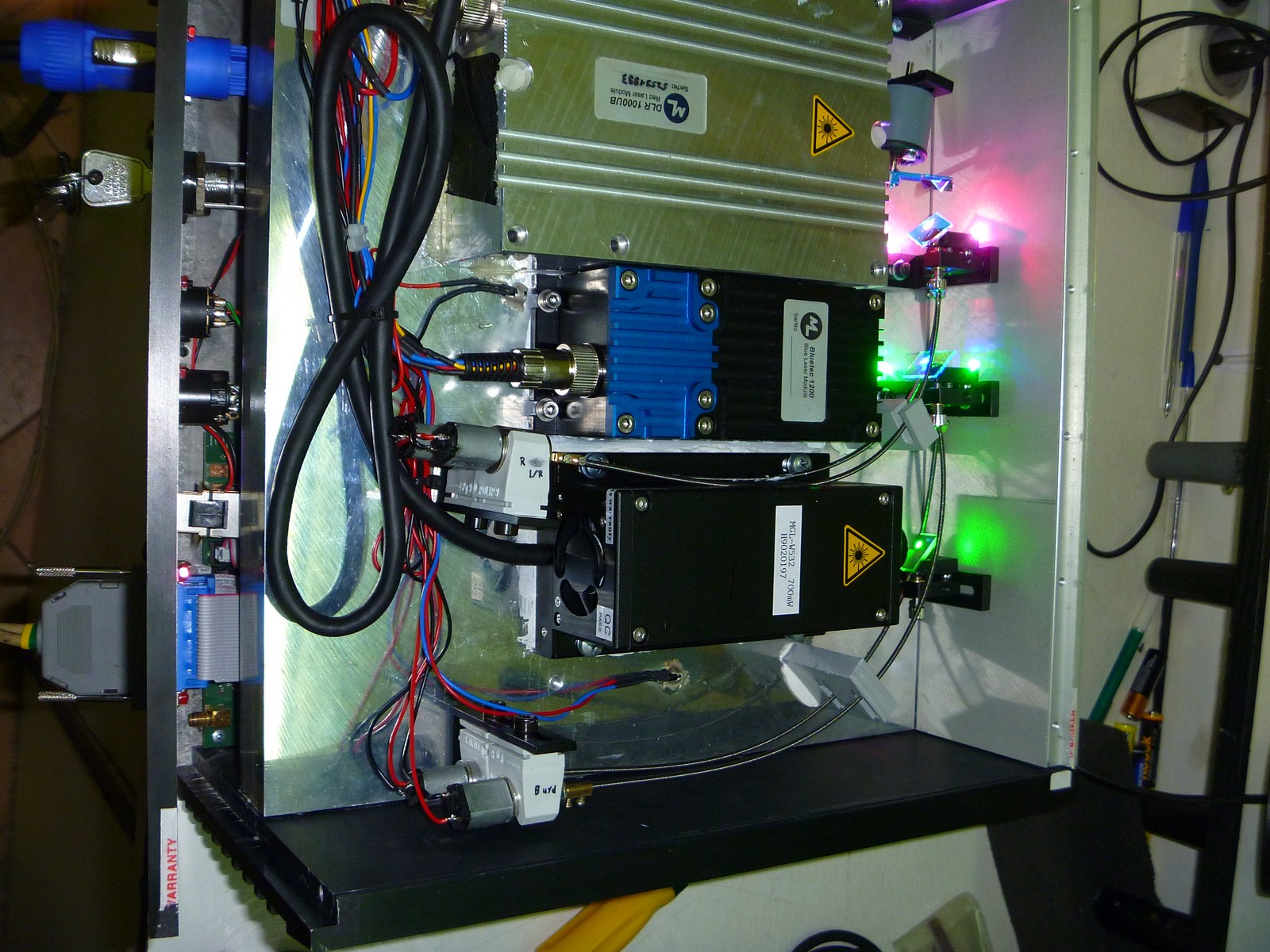

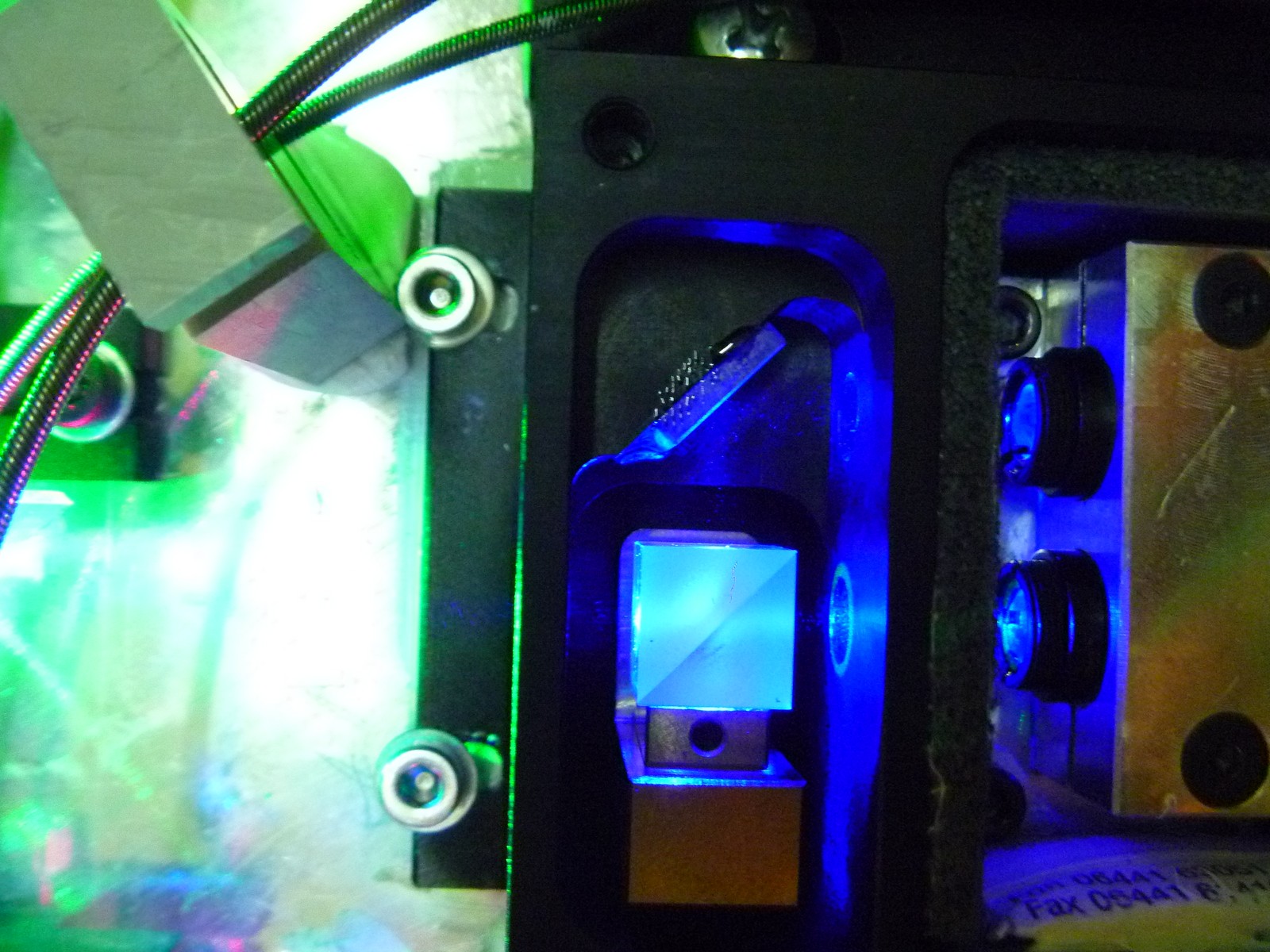

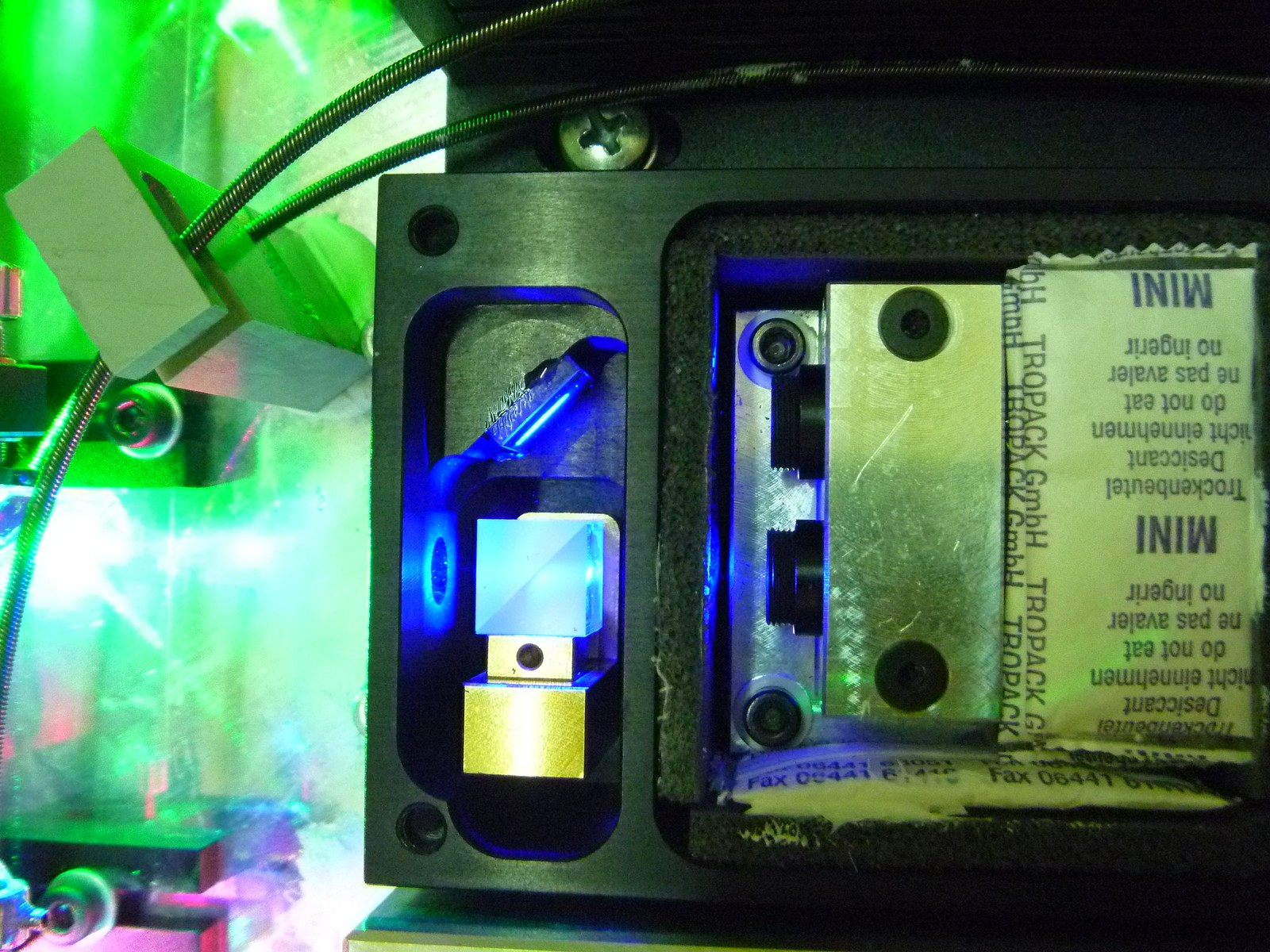

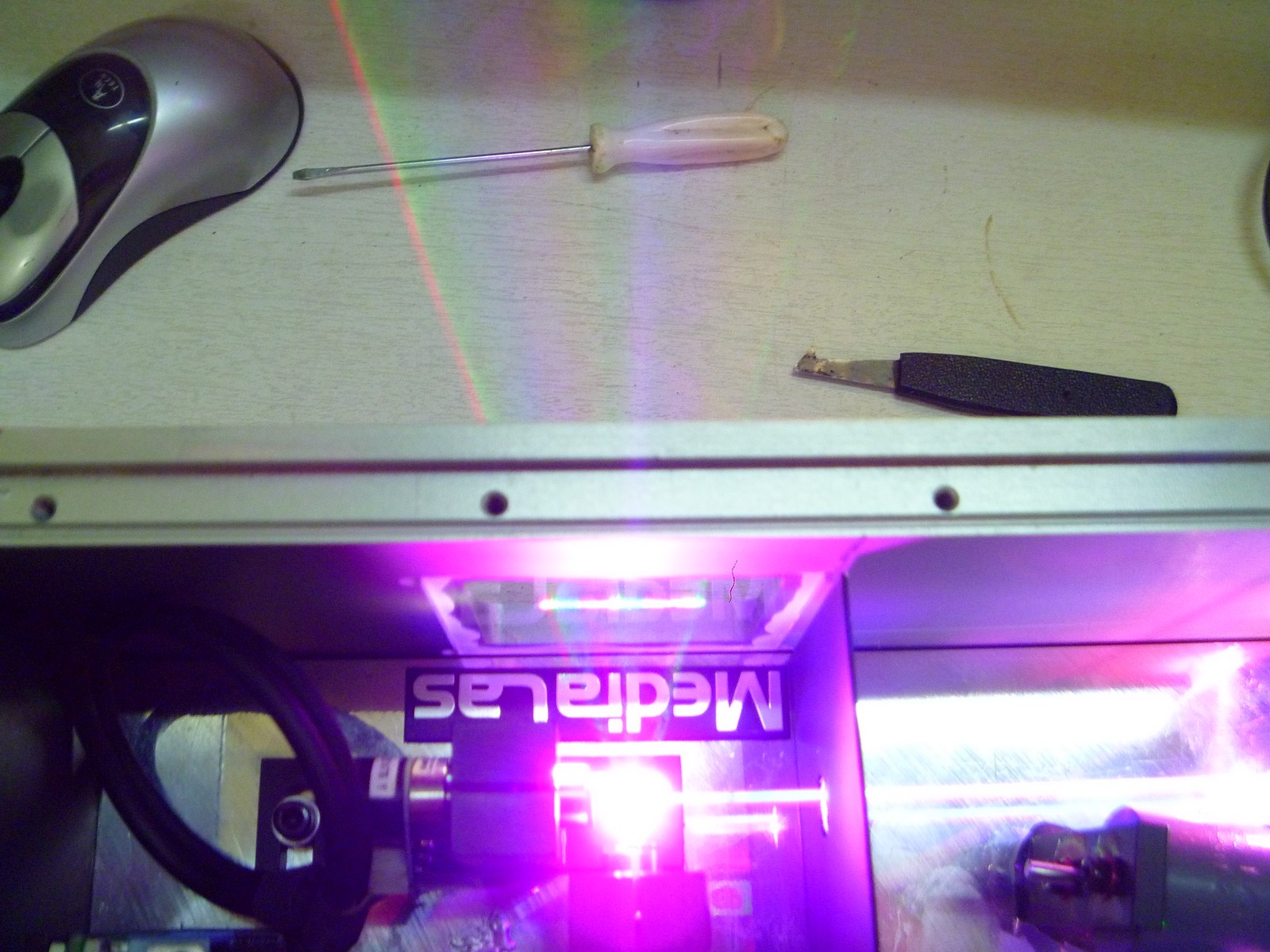

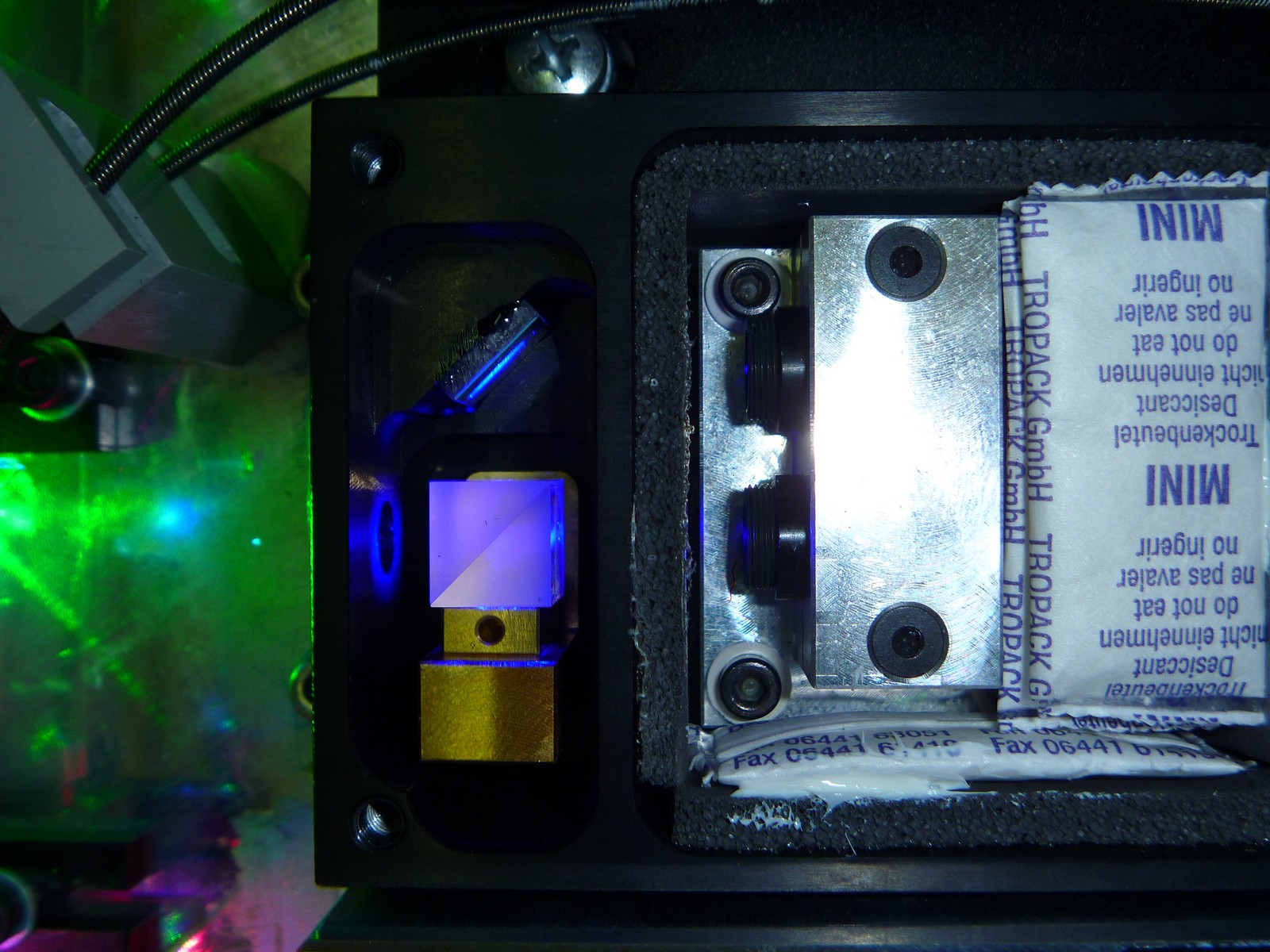

Маленькая экскурсия в германский проектор



Кульно сделано!!! А для чего юстировки то на двигателях? Ведь это настраивается один рази всё... И ведь всеравно сам проектор думаю не заюстирует в луч это двигателями или я не прав? Там хитрая система электрооная которая юстирует лазеры сама прям???

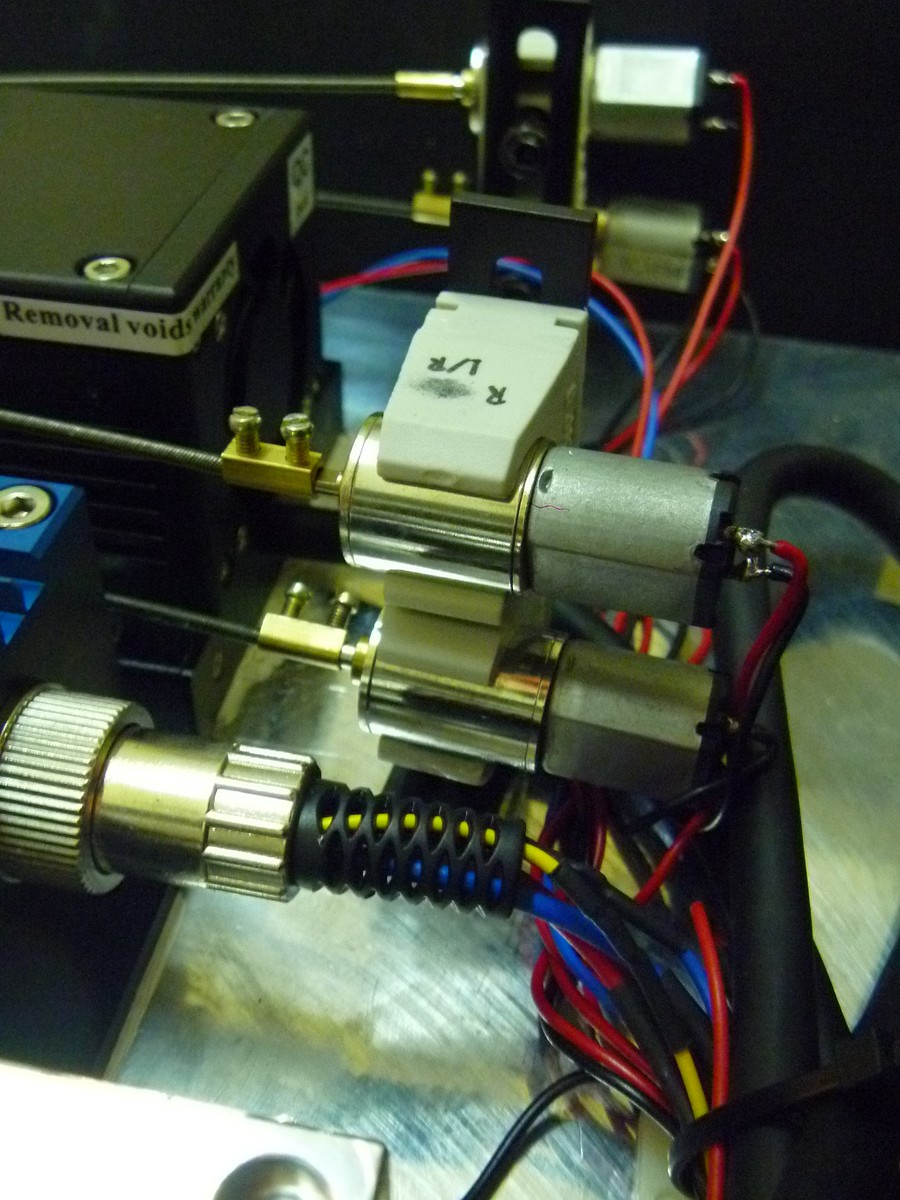

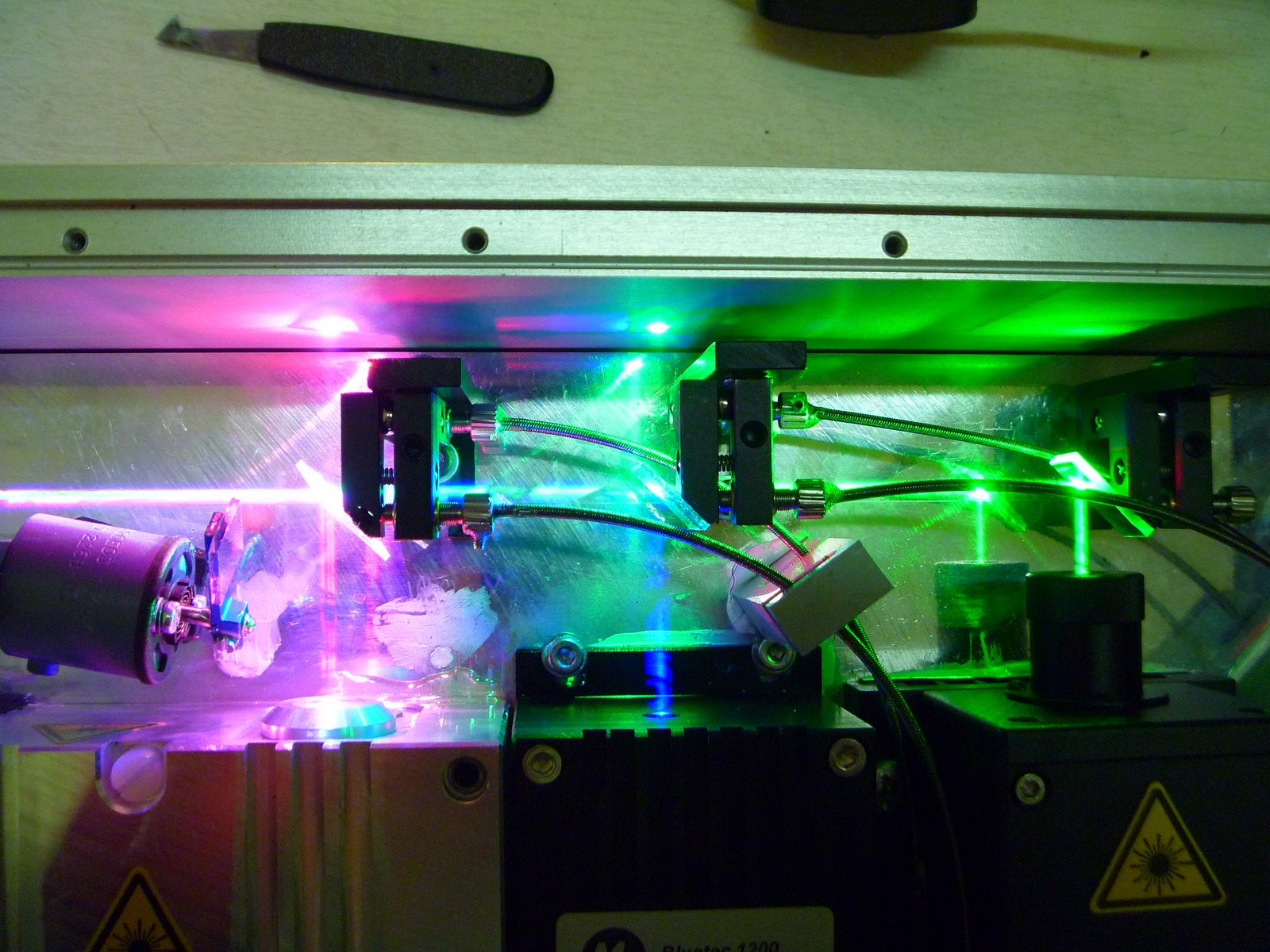

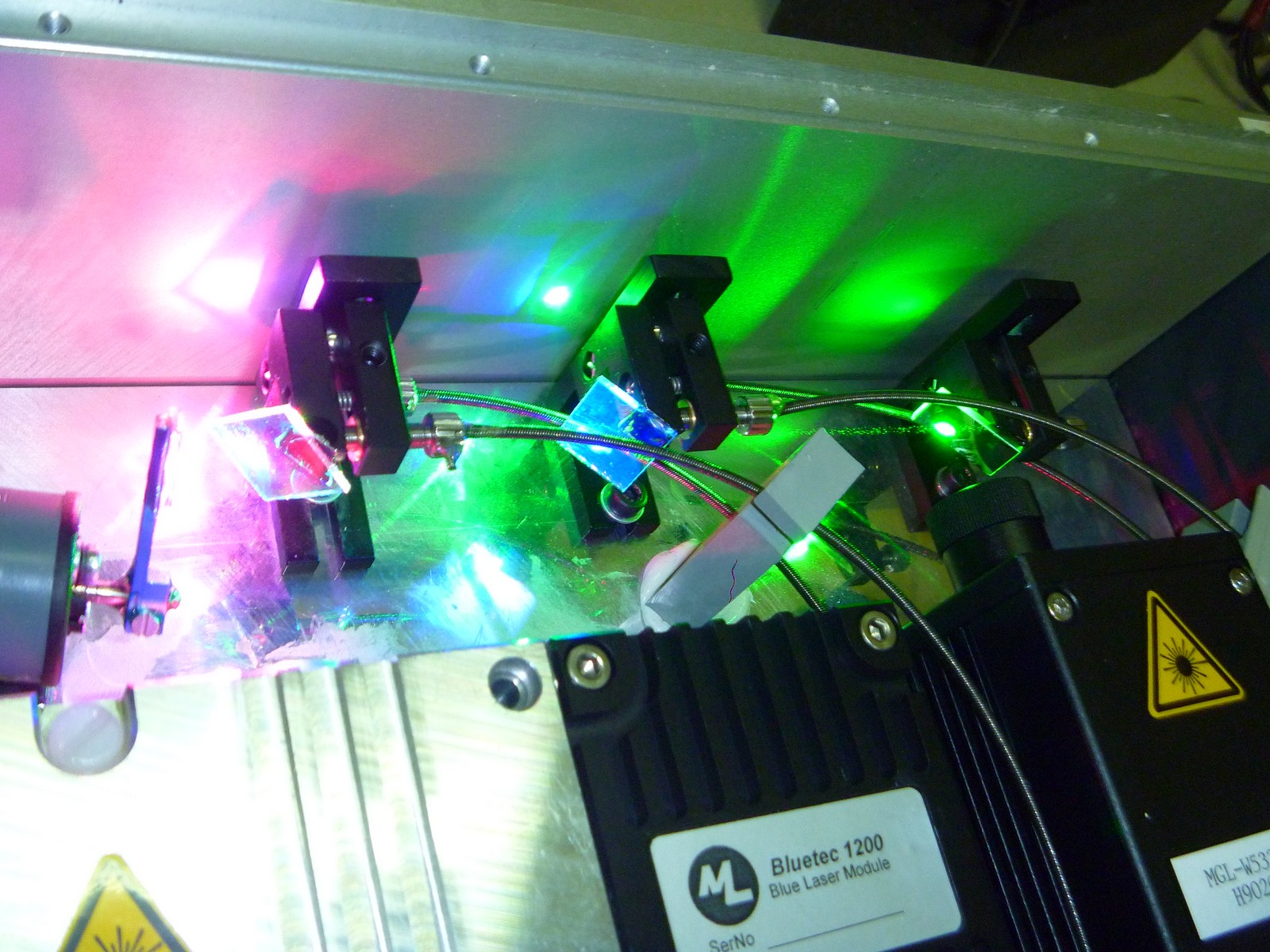

VIK все просто ! при работе с графикой на экран (сетка) при разных дистанциях сведение лучей надо коректировать и по этому для удобства они сделали такую штуку управляется все с радио пульта или через менюшку



А почему бы один раз сразу все не свести на максимально большом расстоянии и зафиксировать как следует?



согласен.... но это в теории на практике дела обстоят иначе . настроиш на даль правильно а при ближнем будет расхждение хоть и незначительное
как правило на всех серьезных проекторах есть колибровка луча так как даже при транспортировке она может нарушится. ну а если лазер ставится на стационар то и отстройка делается оди раз а при моем (туровом) варианте надо регулярно колибровать



Я кстати заметил что при перетаскивании моего проектора туда сюда домой и на работу, тоже чуток сбивается калибровка... Хоть и чуть чуть но сбивается.

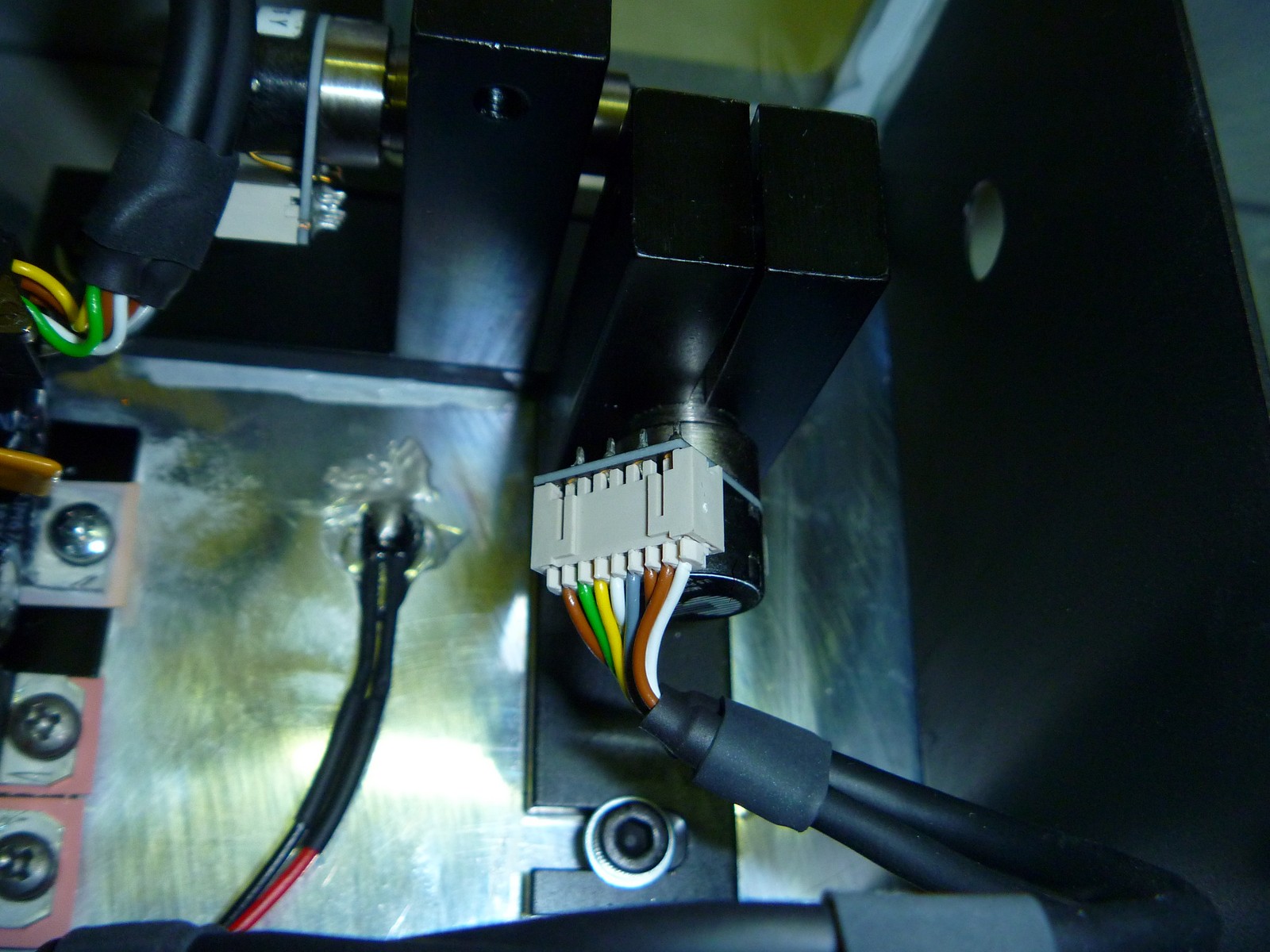

Смотрю камера тоже уже подпалена.. насчет гальво я так понимаю это кембридж.. а вот усилители к нему очень на киьай смахивают..
мои 98 г куда круче смотрятся...
и еще там стоит плата защиты выхода из строя гальва на чем она реализована и кчему привязывается? И очень интересна схема драйвера для красного там смотрю маленькая платка.. сможеш сфотографировать?



Что за стекла стоят в окнах на тких проекторах? На фото видно что на стекле остается не хилый рисунок, т.е. стекло отражает я так понимаю всётки какуе то часть.

Кстати огромное спасибо за такой обзор!!! Побольше бы таких обзоров с фотками, эт очень помогает при сборке своих изделий и заставляет по иному взглянуть на устройство. Ну и конечно же взять многие технологии оттуда.

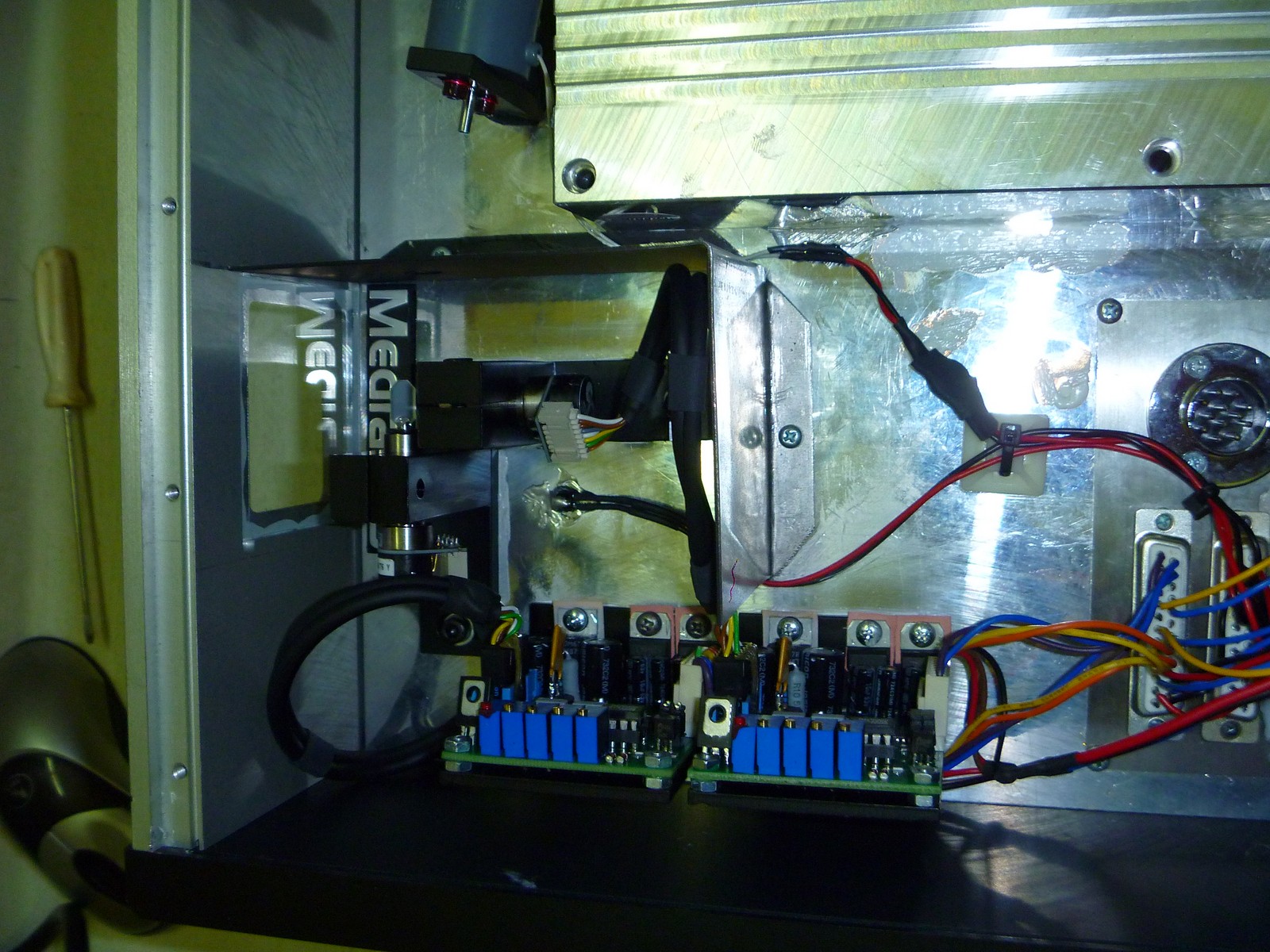

DENITO гальво те самые и есть а уселки там не китай! тип платы называется MICRO AMP
а где конкретно ты увидел защиту?

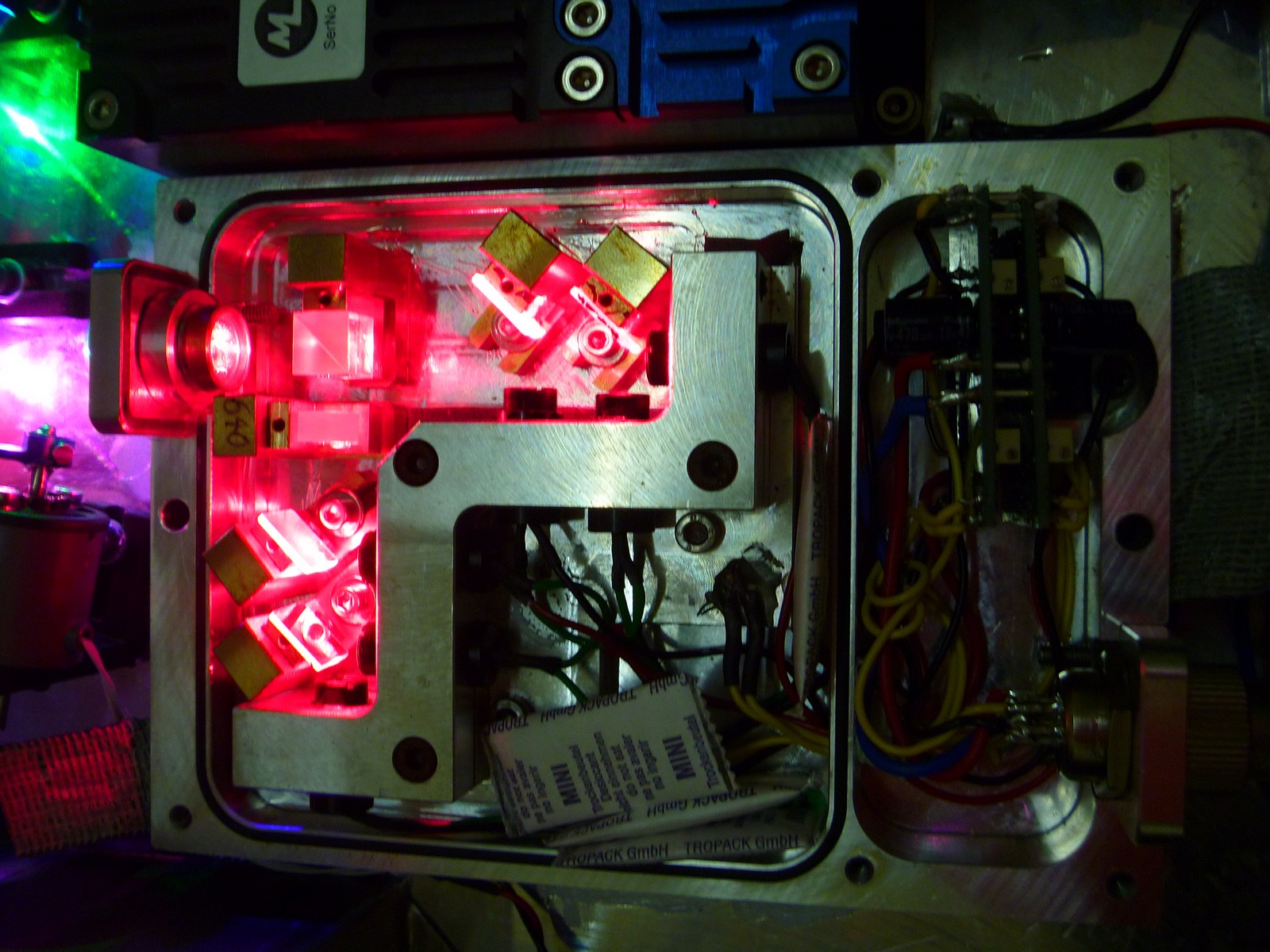

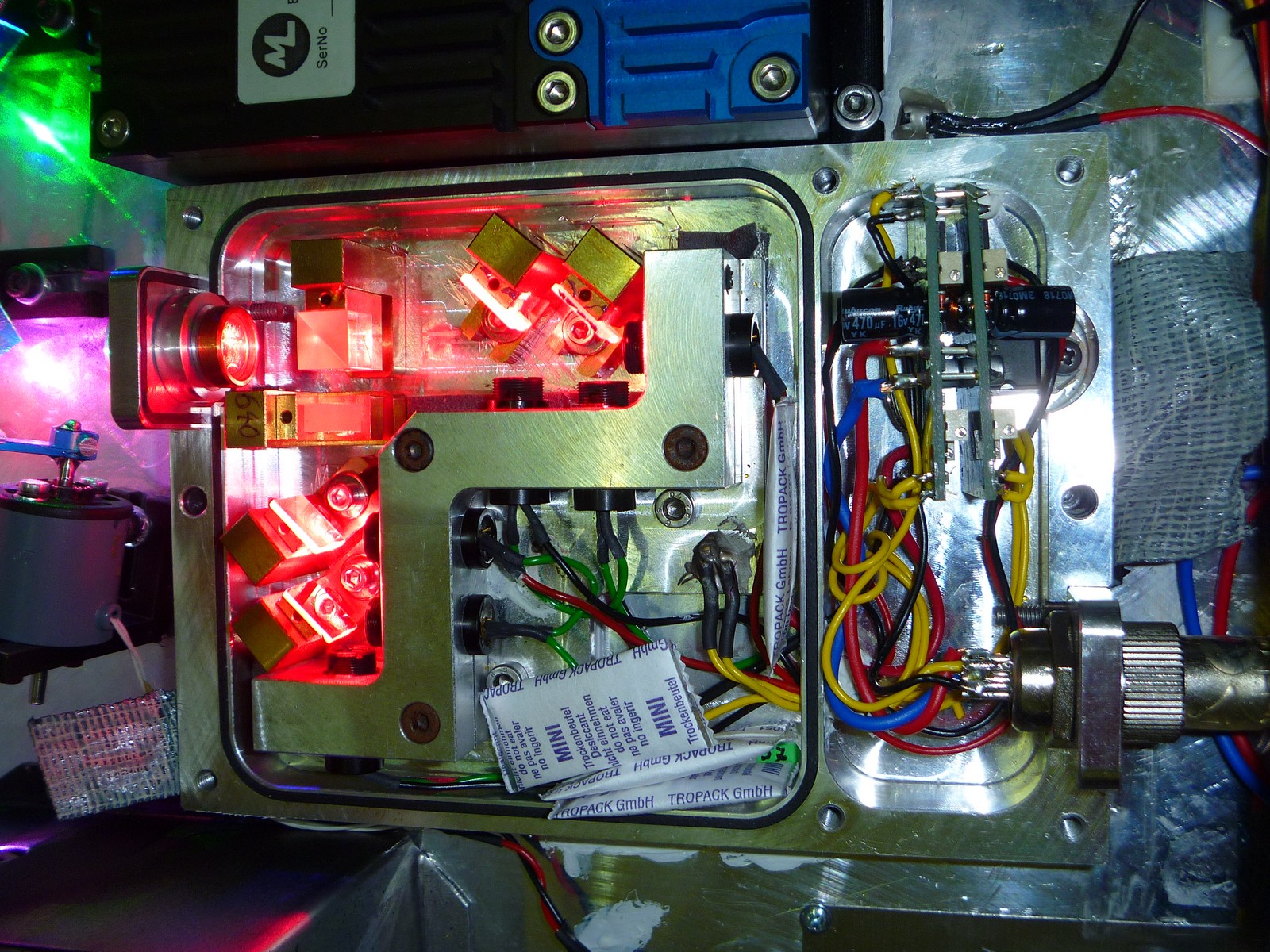

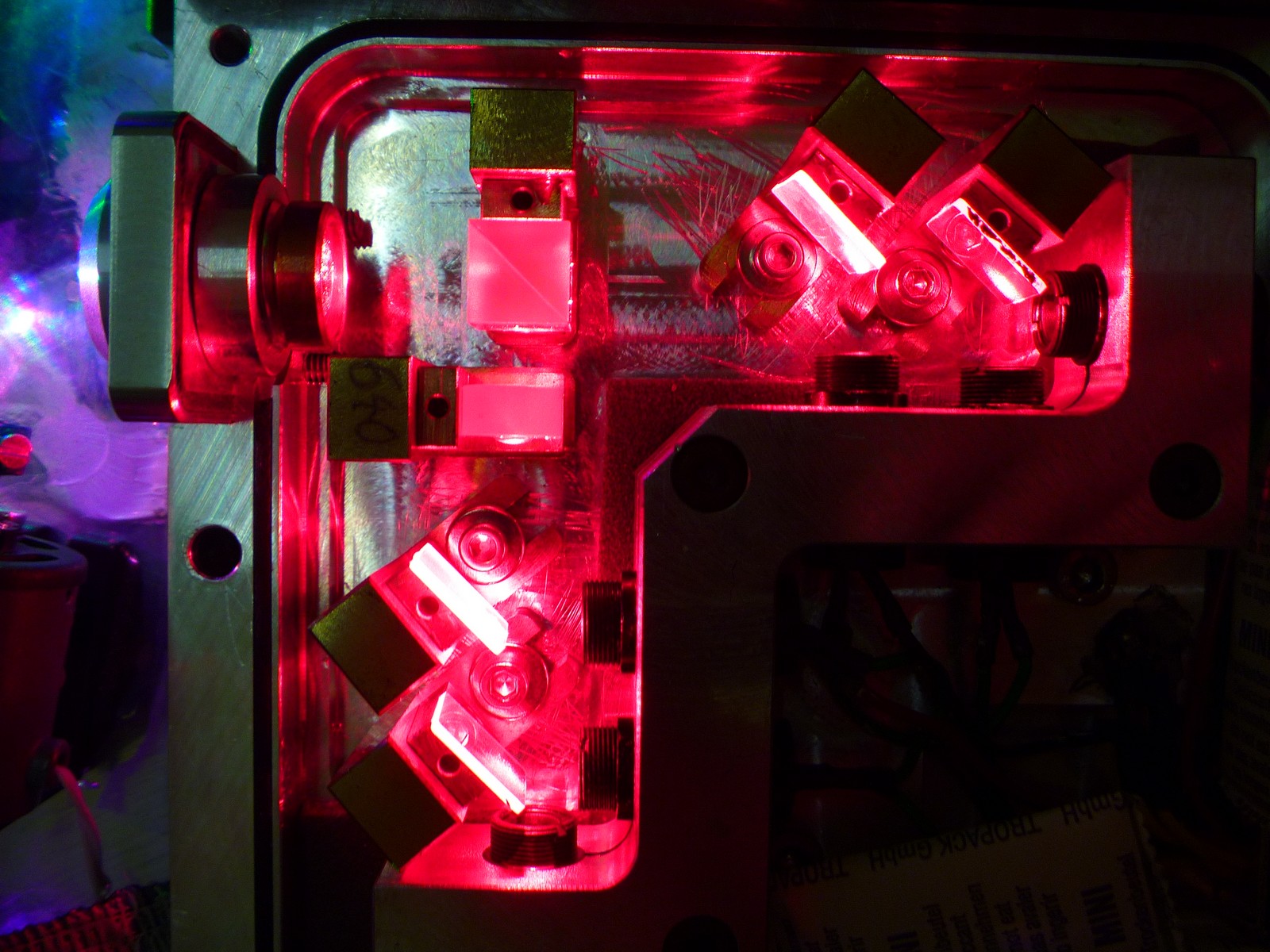

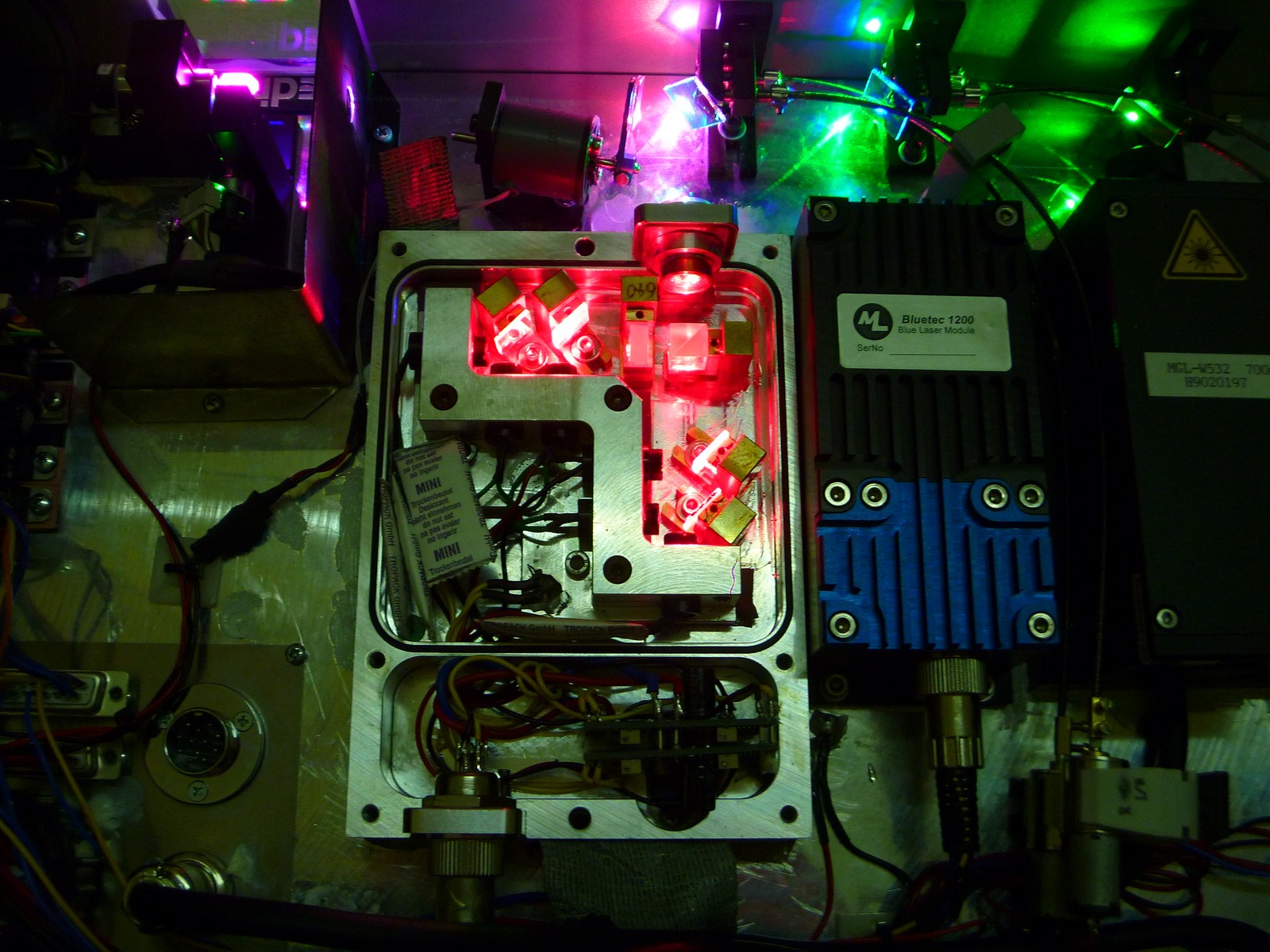

плату драйвера отфотаю в деталях но потом пока могу сказать что в красном модуле их две по три диода на каждую.



VIK стело там с просветлением но оно отрожает немного а на фото оно еще и грязное после чистки оно почти не чиго не отрожает

я и сам был вдохновлен на новые задумки всегда рад помоч лазеростроителям!



Гдебы стеклышки такие взять то? Просветление под весь свектр чтоли?



если я не ошибаюсь то стекло отрожает ифрокрасный а остольное пропускает а взять похожие можно на некоторых лампах (бу) от видео проектора там оно служит для отрожения тепла и еще вариант в световых приборах на газоразрядной лампе есть такие но не во всех

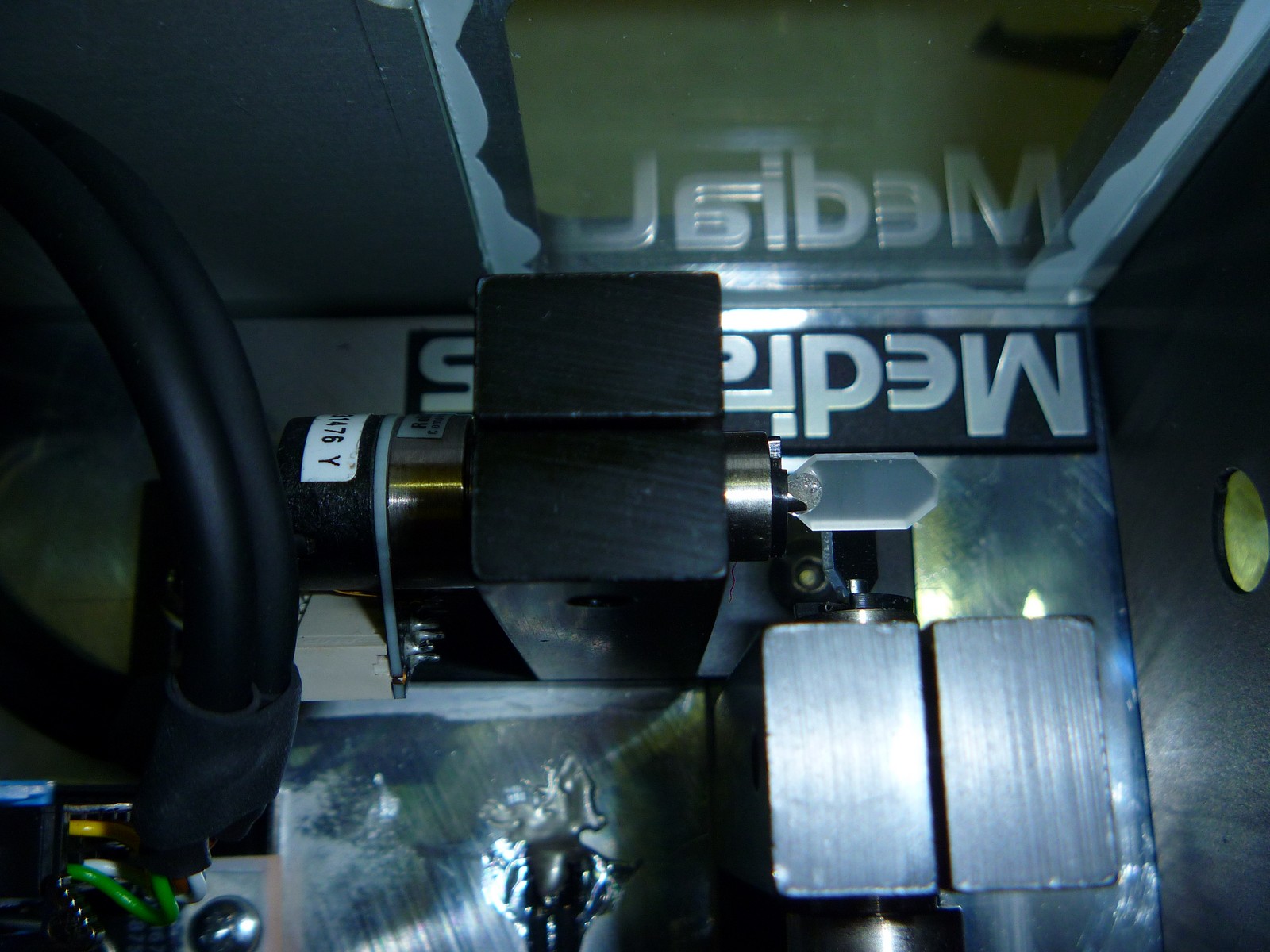

Ну на выходе Луча после зеркал стоит шторка на двигателе.. незряже ее туда вставили по логике вешей она если что должна закрыть ... глупо будет ее использовать только при запуске проэктора.. ябы приладил под зашиту ...
По поводу дров.. да я обратил вниманее чтоих там 2.. и еще вопрос диоды 3 штуки как включены последовательно или парлельно?
И какие дрова аналог или ТТЛ
будет очень здорово если получиться ее сфотать...



И еще вопроси по чем брали если не секрет .. порыл в инете стоит 2 ляма.. и пишут интересные цифры..

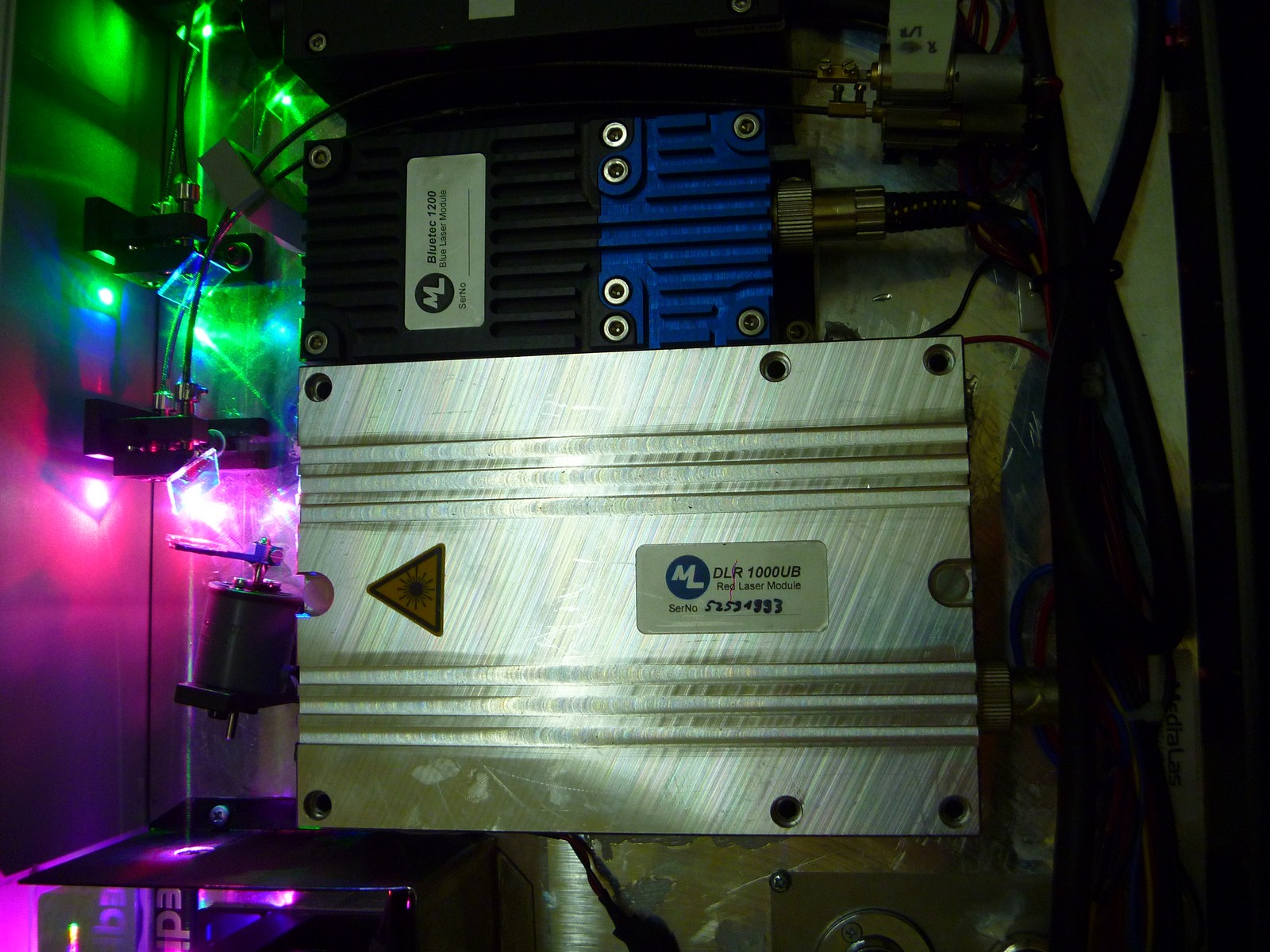

"Medialas Infinity 4000 RGB - HighEnd полноцветная лазерная система, blue 1,1W, green 1,3W, red 1W (637 nm ultra bright). Оптическая мощность 4W; аналоговая модуляция, пульт дистанционного (до 50м.) радиоуправления для юстировки, изменения размера и инверсии изображения. Встроенная плата Realtime LAN контроллера, 1GB встроенной памяти для показа шоу по DMX. Сканерная система CTi 6210H до 60 000 pps, ILDA стандарт, управление LAN, DMX. Габариты 490х330х200. Вес 30 кг. Транспортный кейс в комплекте. "
как они так интересно получили 4 Вата оптической мощности.. особенно на фото видно зелень 700Мвт



про защиту сразу не понял сори шторка завязана на ключ блокировки.. про 700mw зелени сам был в шоке ща у нас грондиозные разборки намечаются с постовщиком и заводом производителем!
ну а про дрова потом сразу всей кучей выложу



Кстати про защиту, я заметил в китайских дешёвых проекторах с гальванометрами типа как у Артёмки 20-25 кппс, если сигнал на них пропадает (при выключении или если шлейф отключить) то они сразу направляют луч внутрь корпуса....



тоже хороший вариант защиты



Нет не пойдет.. оснавная защита должна быть как раз если выходит из строя гальво или усилитель.. клинет его на одном месте.. вот тогда должна срабатывать шторка... защиту нужно привязывать к сигналу обратной связи гальво если сигнал остается не изменным шторка закрыта.. также зашита сработает если контроллер завис и гальво замерли..



первая и единственная защиита это защита глаз человека от случайных сработок лазера!!! я сам много раз видел разные способы защиты!!! в том числе и на гальво!!!но "зависание" не исключаю...



А ещё (на тех же китайских проекторах) просто пишут отмазу "только для надголовного использования, не допускать попадания в глаза" И всё! Кто неправильно повесил проектор - тот и крайний!
