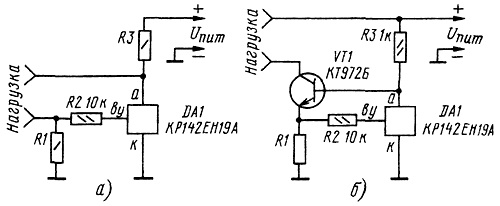

приведена схема маломощного стабилизатора тока. Работает он так. Ток нагрузки протекает через резистор R1. Как только напряжение на резисторе превысит 2,5 В, ток через микросхему и резистор R3 возрастет. Напряжение на нагрузке уменьшится до такого значения, при котором напряжение на входе управления микросхемы установится равным 2,5В. Рис.6. а) Маломощный стабилизатор тока, б) Стабилизатор с транзисторным 'усилителем' тока Стабилизируемый ток задается резистором R1, сопротивление которого определяют по формуле R1 = 2,5/Iн, где 2,5 — падение напряжения на резисторе, В; Iн — ток через нагрузку, А, который не должен превышать 0,1 А. Зная напряжение питания Uпит и указанный максимальный ток нагрузки, подсчитывают сопротивление резистора R3: R3 = (Uпит - 2,5)/Iн. Причем напряжение питания следует выбирать таким, чтобы на нагрузке было обеспечено требуемое напряжение, поэтому подобное устройство рекомендуется использовать, например, для зарядки аккумуляторов емкостью до 0,75 А-ч. Эта формула нужна для определения минимального сопротивления резистора R3 для случая, когда Rн = 0 (например, КЗ). Тогда стабилизация будет, но она не нужна. Гораздо большие возможности у другого стабилизатора (рис. 6,б) с транзисторным "усилителем" тока. Здесь сопротивление резистора R1 определяют по вышеприведенной формуле, а мощность его — исходя из протекающего максимального тока нагрузки, который может достигать 4 А с указанным на схеме транзистором.
по сути да лм317, а по факту? на лм 317 рекомендуется подавать 7v я хотел спросить, у спецов, эта схема будет работать от 3,6 v ? Просто не внимательно запостил.
Нет. Не будет. Ей требуется ещё больше. У LM317 опорное напряжение 1,25V, а тут в два раза выше. Опорное напряжение должно падать на токозадающем резисторе. Т.е. этой схеме требуется на 1,25V больше чем схеме на LM317. А второму варианту (с транзистором) ещё больше, т.к. на транзисторе падает ещё где-то 0,7V... У всех подобных стабилизаторов схемотехника не расчитана на работу в качестве источника тока. Да и сами микрухи сильно прожорливые. На форуме давно уже обсуждается куча низковольтных линейных драйверов. От 3,6V с красным ЛД будет работать любая Low-drop схема, котрые я видил на этом форуме. Мне больше всего понравились простые источники тока на 1...3 обычных транзисторах.
