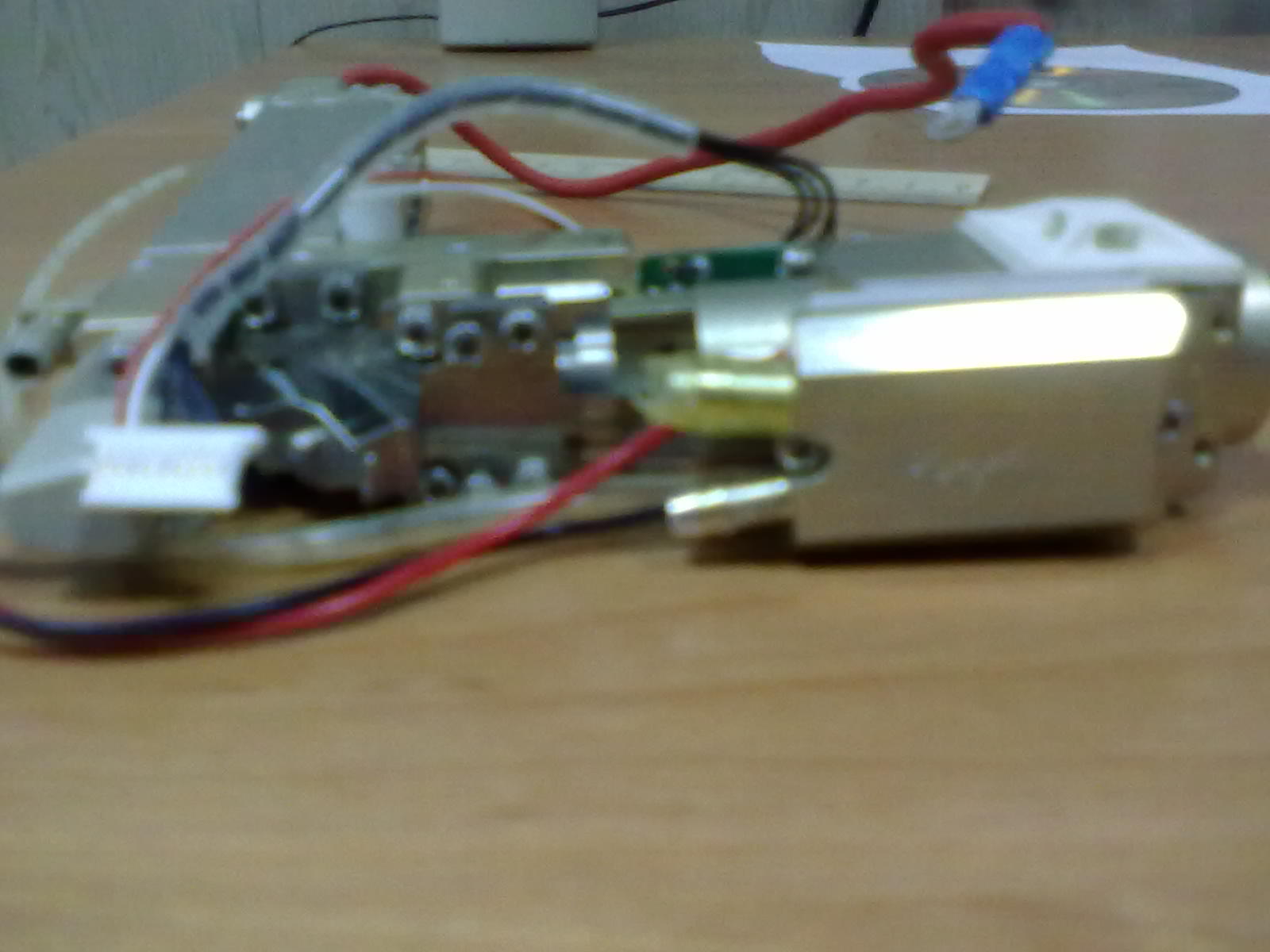

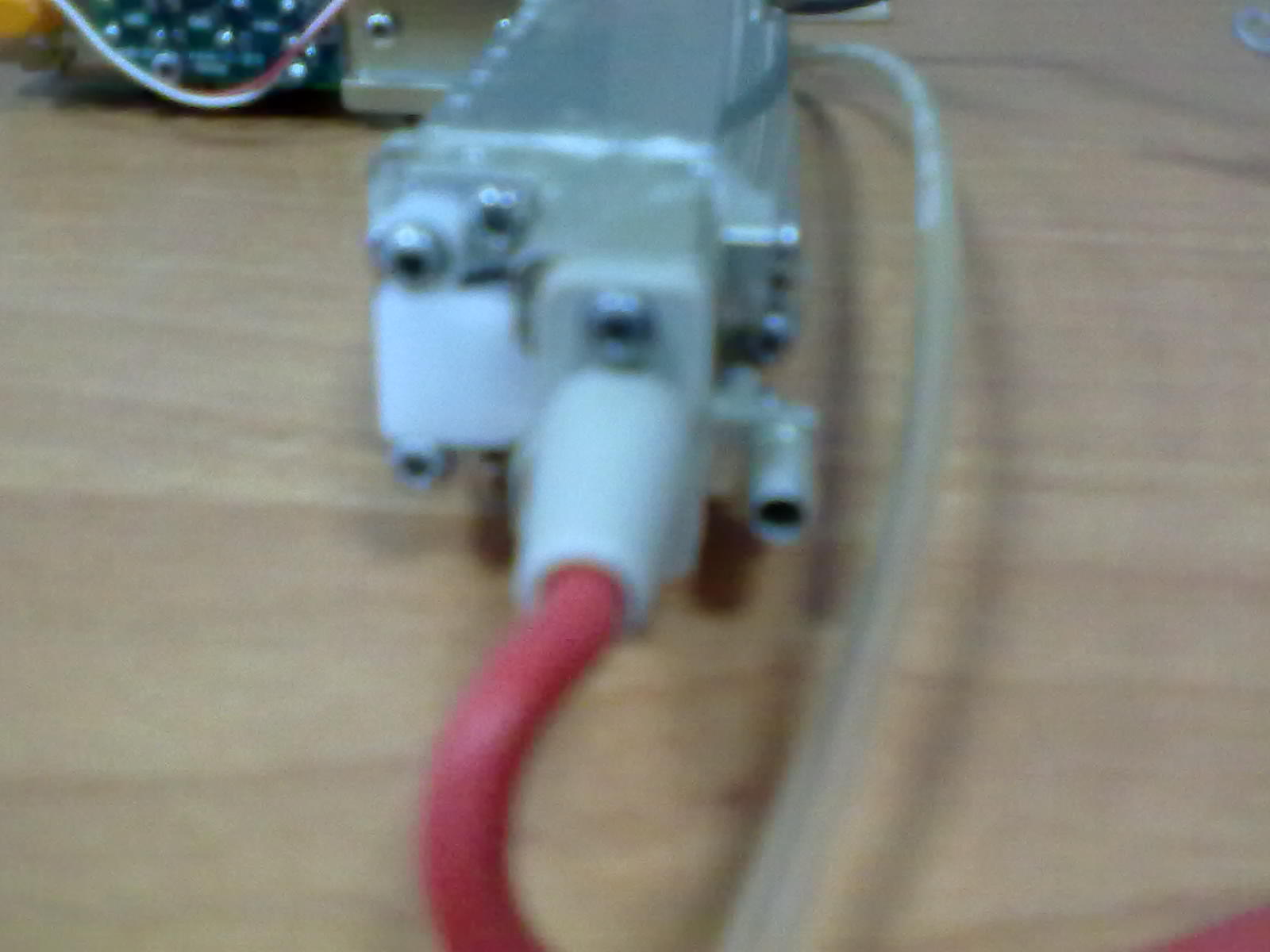

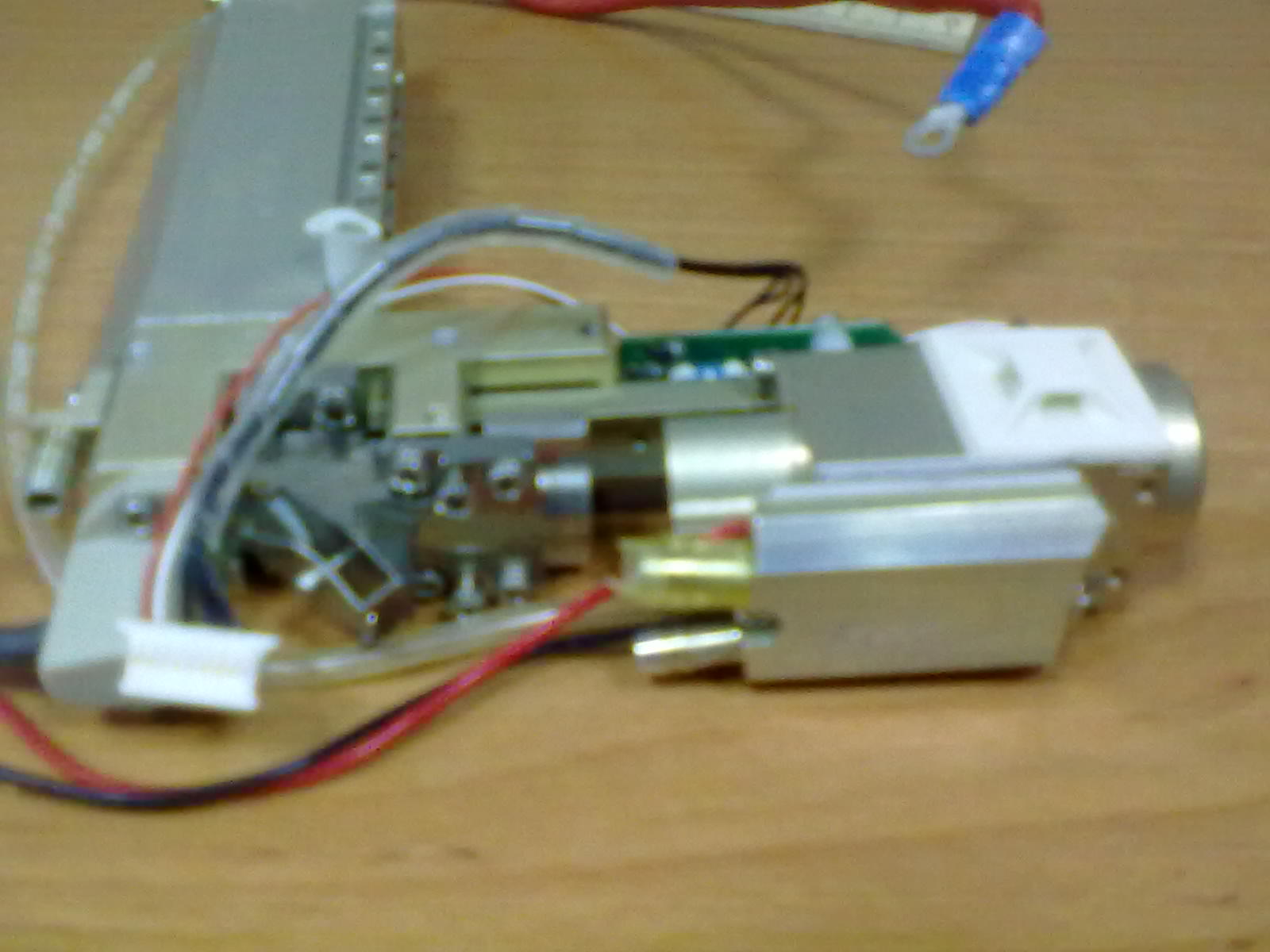

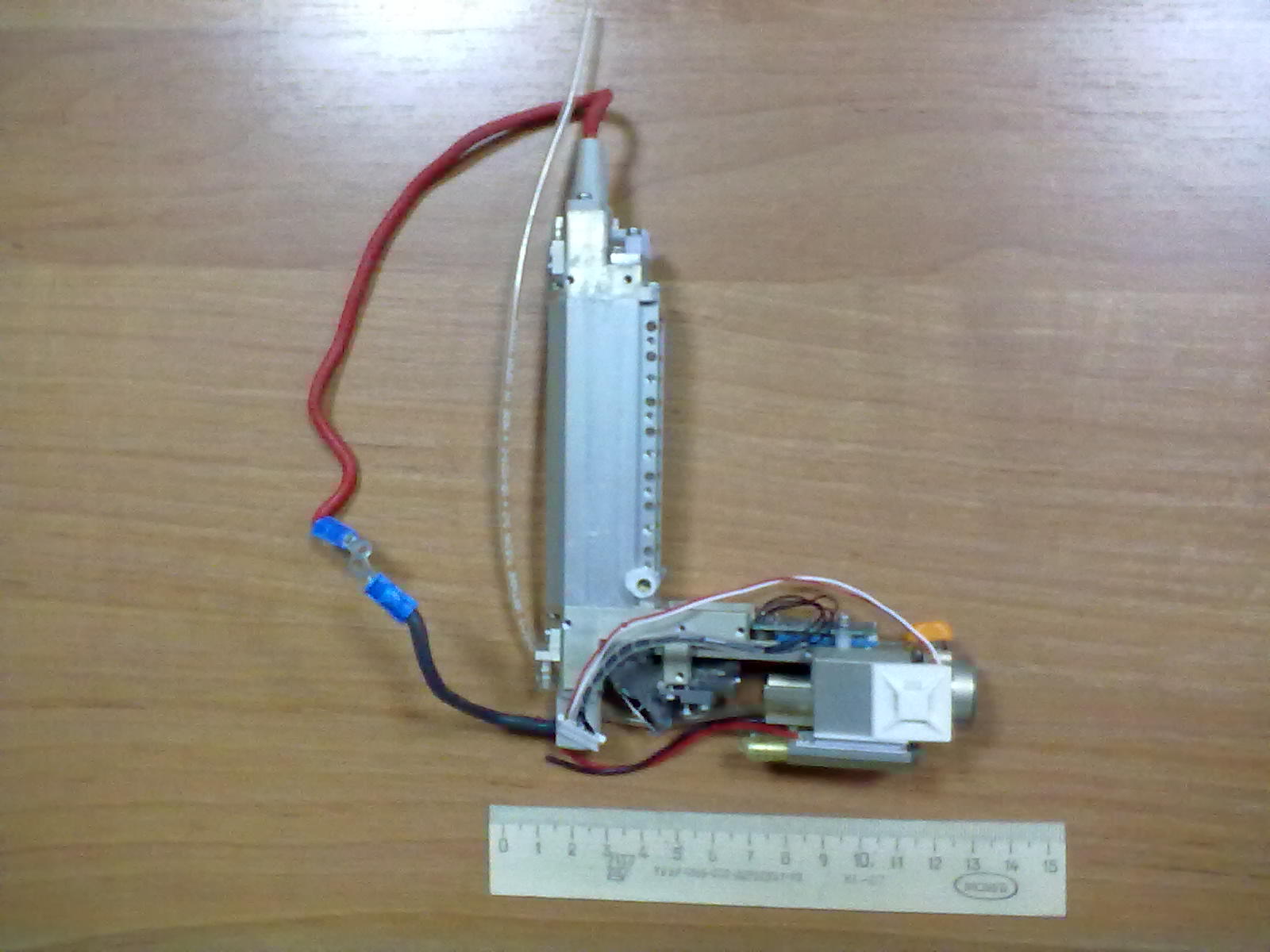

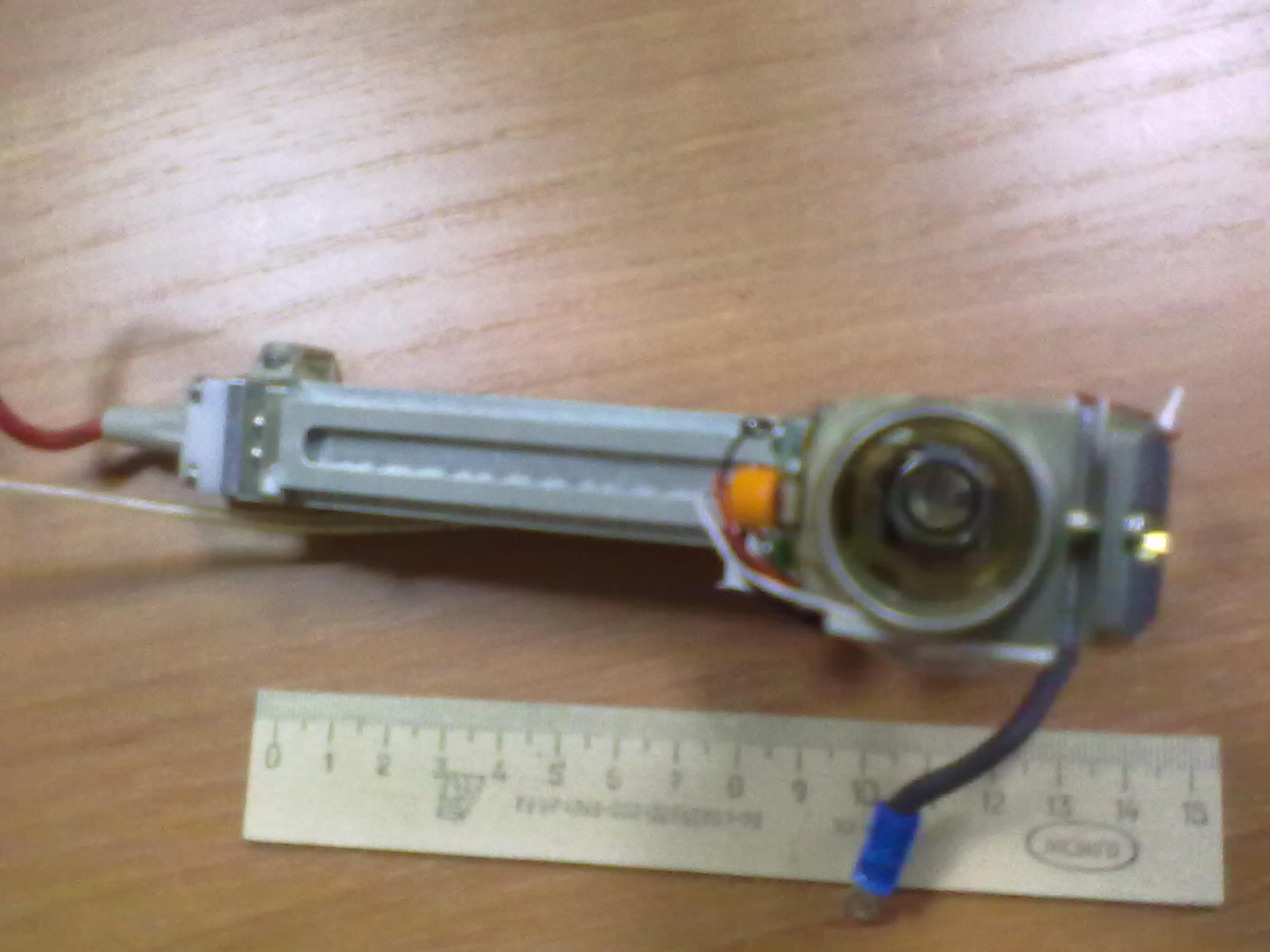

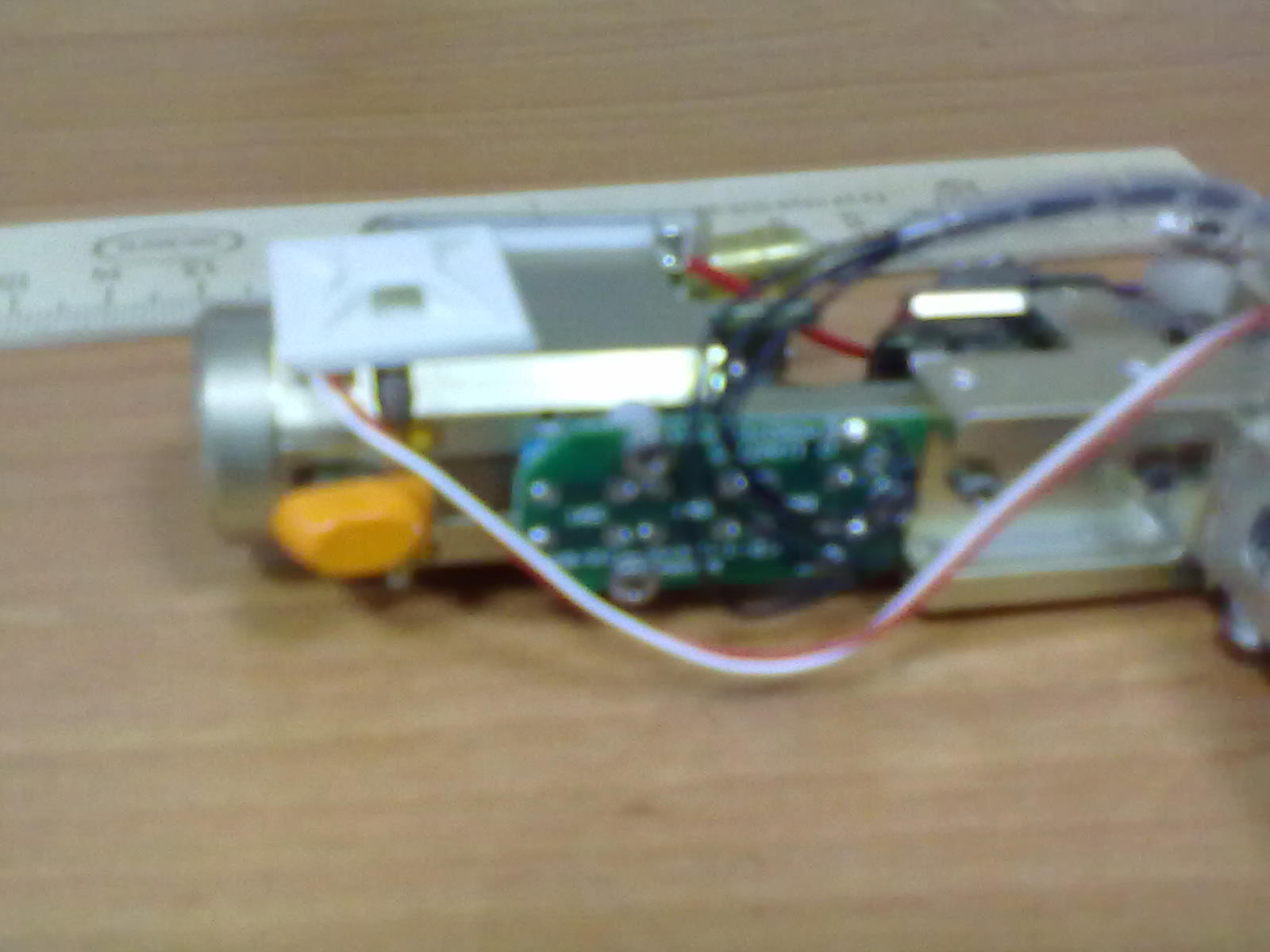

High Power Laser Head Cavity + ROD ND:YAG 1064 nm + ARC Flash Lamp + Mirror

Добрый день!​

Купил головку на ebay

Основные данные:​

Lumenis
WATER COOLED Laser
ND:YAG 1064 nm
Diameter of Rod : ~8 mm
Length of Rod: ~11.1 cm / 4.370"
ROD looks clear without a scratch!
Length of ARC Lamp: ~14cm / 5.511"
Diameter of the ARC Lamp: 6mm
Base size: 127.8 mm (length of the metal cavity body)
This unit is from the Lumenis ONE Multi-Spot Nd:YAG handle!

Вырвана головка из какой-то медицинской установки (см. Lum1_broch_FNL4.pdf)

Возникли вопросы:
1. Какую энергию в импульсе можно выжать из головки и какой частоты.
2. Какие характеристики напряжения нужны для запитки лампы-вспышки.
3. Достаточно ли информации в "Вакуленко В.М.Источники питания лазеров.1980" для собирания блока питания.

Пока новичок в этом деле, но хотел-бы запустить головку.



оо, знакомая штука, у меня такая же, чуть позже расскажу все по ней
В общем инфа такая - этот квантрон юзался с частотой максимум 1гц, и накачкой не более 60-80дж, если с большей частотой гонять то перегрев. Длительность импульса 2-20мс. На выходе получалось около 2-3дж. Питание в мед установке было с дежурной дугой, напряжение на батарее от 400 до 750в, включение с ШИМ на жирном 300А игбт в цепи разрядного контура. Сам запускал его от 74дж, напряжение на батарее было 860в и емкостью 200мкф. Тут, на форуме, аlaser использовал активный элемент из этого медквантрона в составе отечественного квантрона к107. Там при номинальной накачке в 400дж он на выходе дал почти 20дж.



Спасибо.
А в последнем случае КПД 20/400~5%? Я думал у ламповой накачки КПД должен быть около 1 %.
Достаточно ли прочитать "Вакуленко В.М.Источники питания лазеров.1980", чтоб сделать источник питания? или еще, что надо читать посовременней. Да и конденсатор должен быть специальный для лазеров?



я к75-11 использовал, и еще на электролитах запускал, на поиграться и электролитов хватит. Схем полно на нашем форуме в разделе по твердотельным лазерам. Книжки Вакуленко достаточно, теорию понять. Насчет 20дж возможно прибор наврал, вполне вероятно, но может и кристалл такой качественный. Обычно кпд 1-3%. С некоторыми стеклами до 6%.



НПО "Луч" продукция- лейкосапфир.

http://www.luch.podolsk.ru/catalog-leik.pdf

.....Лазерная техника​

Лампы накачки лазеров с сапфировой оболочкой позволили вдвое повысить КПД, снизить
массу и габариты ряда твердотельных лазерных устройств. Выполненные из профилированного
лейкосапфира конструктивные элементы твердотельных и газовых лазеров способствуют
повышению их удельных энергетических характеристик.
Используемые профили: трубы, моноблоки, трубы переменного сечения. ...

Вопрос- а лампы накачки которые продают с сапфировым корпусом?
По цене трубка из сапфира 0,8 - 1,6$ на 1мм. 15мм лампа накачка около 4500р (только трубка) плюс газ и т.д. наверно около 5-6 тыс. руб. Стоило бы купить такую лампу ради повышения КПД в 2 раза.

Охотник может лампа-накачка с лейкосапфировым корпусом? Раз КПД в несколько раз выше обычного.



нет, лампы применяемые в к107 из кварца. Насчет кпд, я ж написал возможно прибор врет, ибо энергии больше чем со штатного 6.3мм диаметром стержня получено на стенде с к107, вероятно на этом диапазоне прибор не откалиброван был.
