Blue-Violet Laser, 405 nm.

ПРОДАН!

Итак. сделал я таки наконец себе фиолетовый лазер.
Основные характеристики:
- Используется повышающий драйвер на ZXSC400.
- Драйвер работает в режиме источника тока.
- Ток корректируется в зависимости от около-диодной температуры.
- Li-Po аккумулятор 18650, 3.7V, 2.8Ah.
- Индикация состояния заряда аккумулятора. Микроконтроллер ПЛИС EPM3064.
- Управление работой драйвера в зависимости от заряда аккумулятора.
- Используется просветлённая оптика от Aixiz на 405 нм.
- Самодельный коллиматор (дюраль + латунь).
- Диод выдран из 6x Blu Ray GGWH20L Sled.
- Схема драйвера, сам драйвер, программы для ПЛИС, чертёж коллиматора и сам коллиматор - делались вручную мной.

Чертежи коллиматора выложил тут.

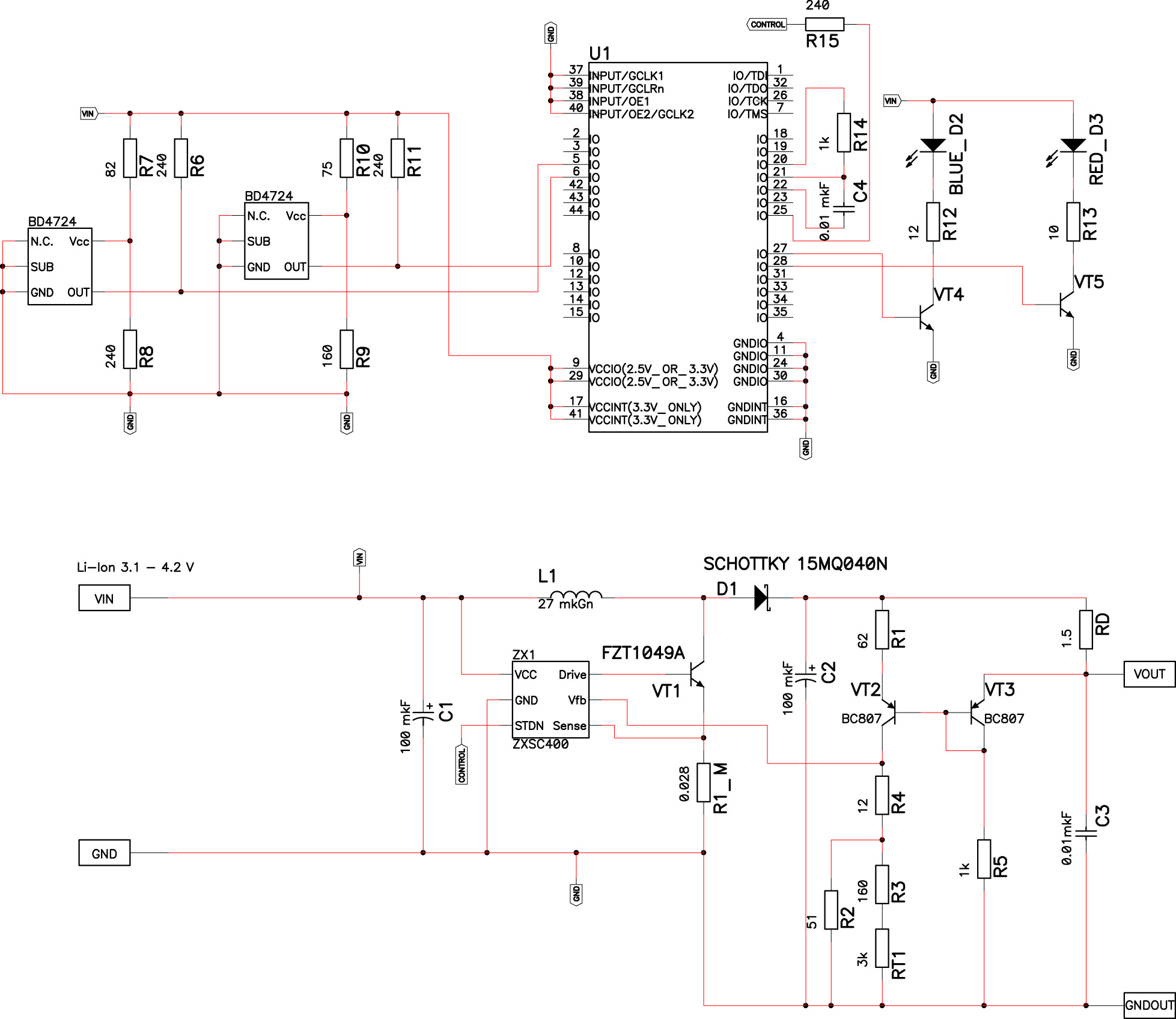

Схема драйвера:
[attachment=18:3573gk9o]Schema.jpg[/attachment:3573gk9o]

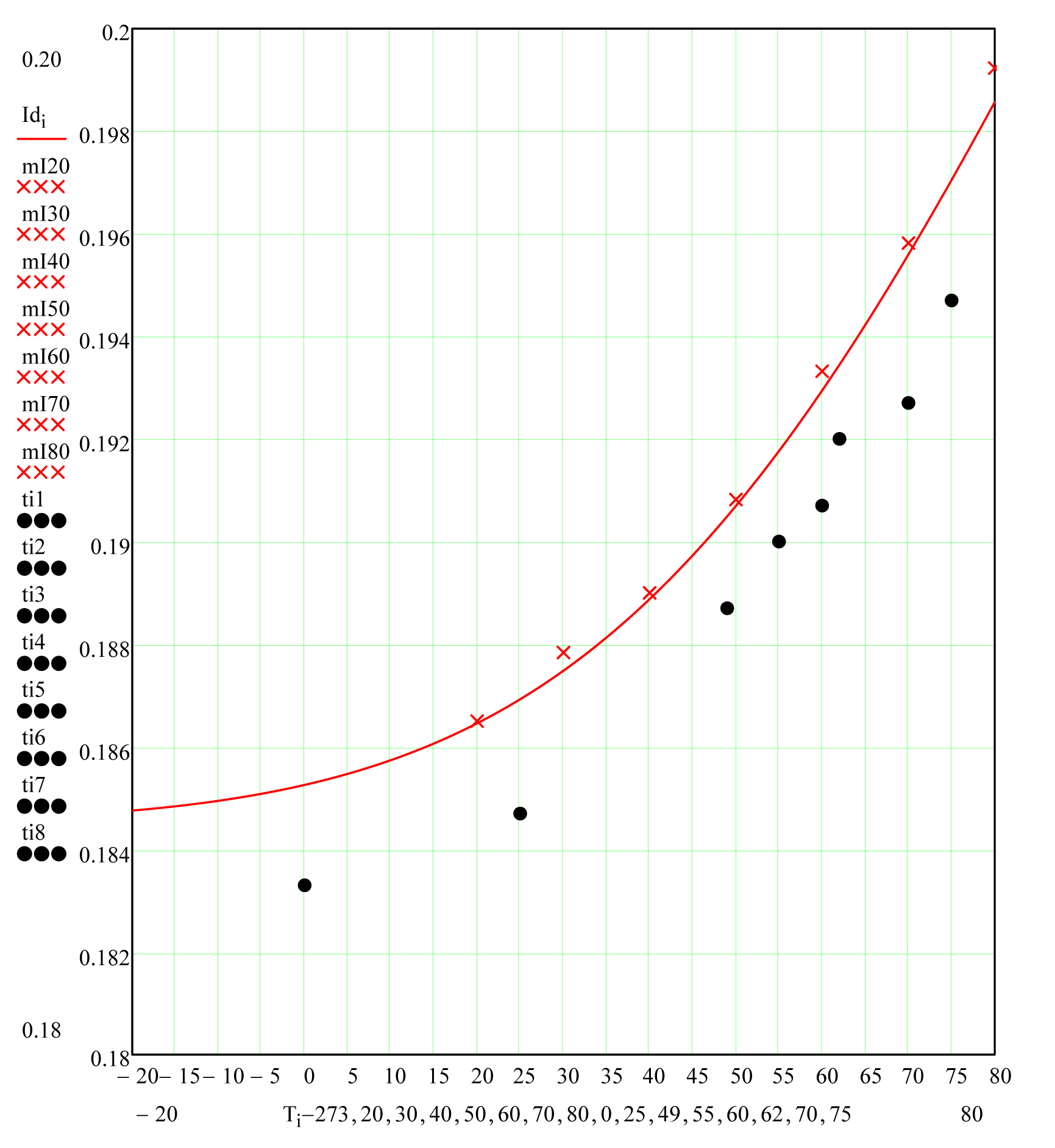

График зависимости тока через диод от температуры. Крестиками отмечены точки, рассчитанные по даташиту, красной линией - расчётная зависимость, чёрными точками - реальные показания, снятые осциллографом.
[attachment=17:3573gk9o]termo-compinsation-resultgraph.jpg[/attachment:3573gk9o]

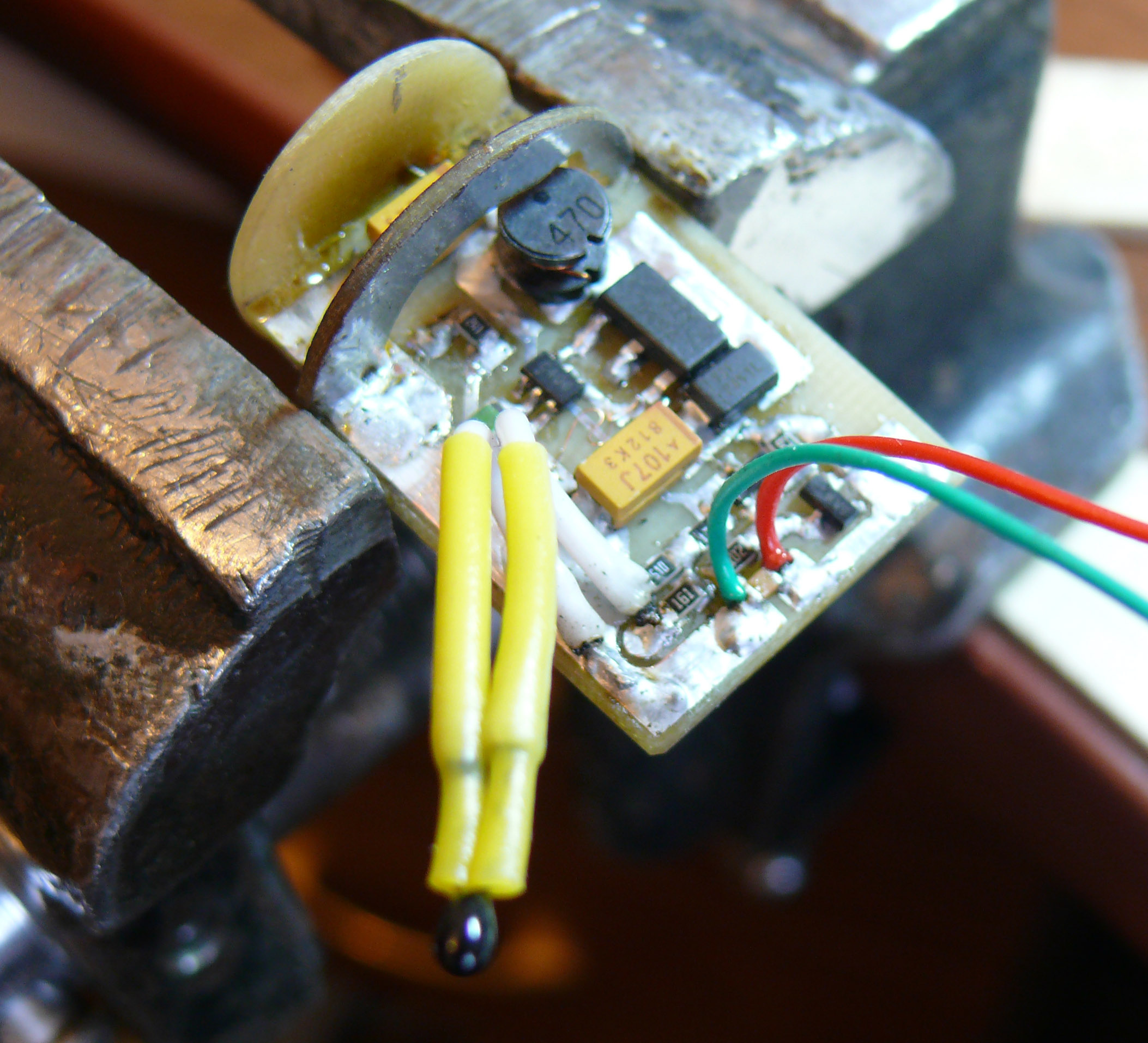

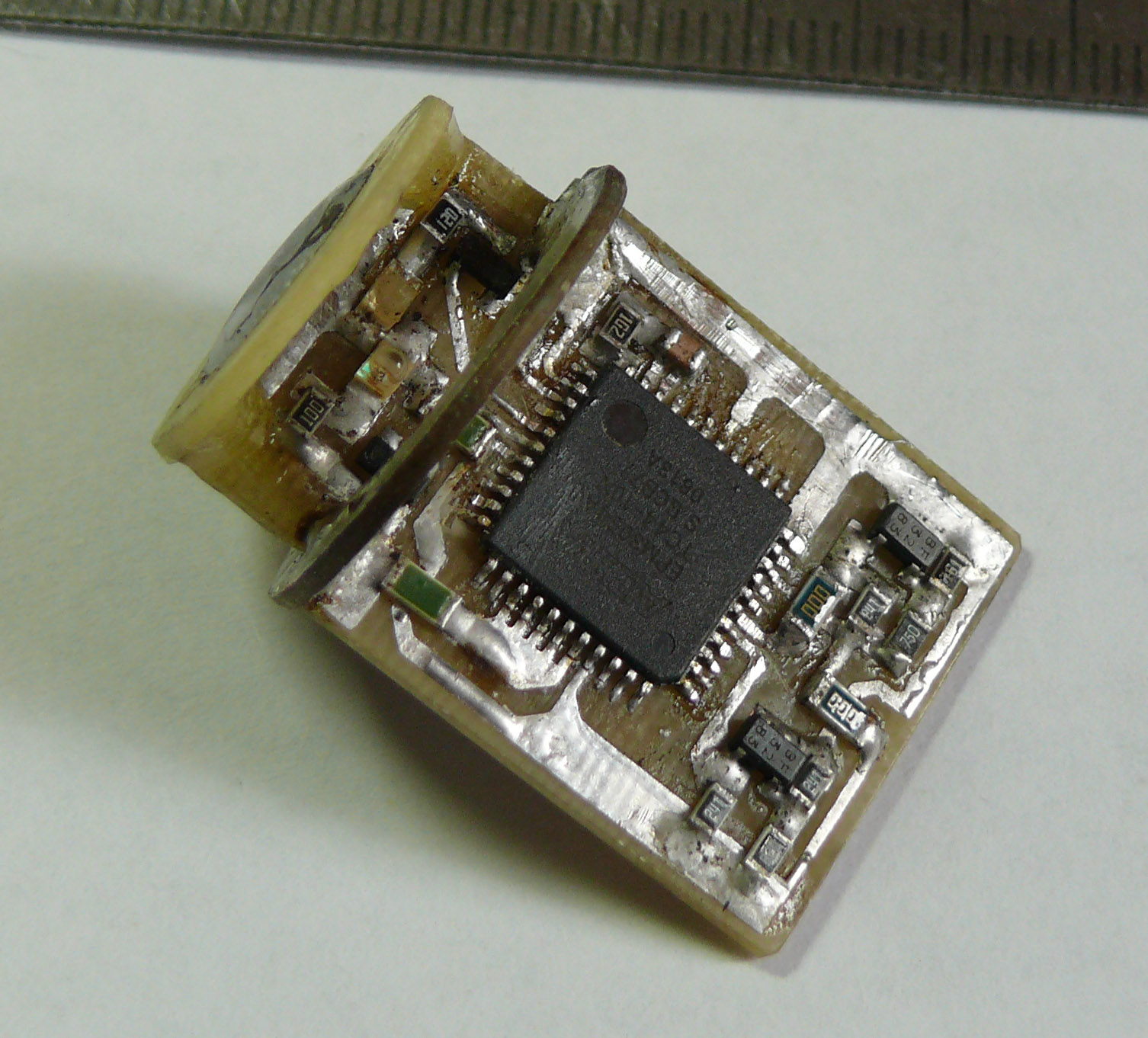

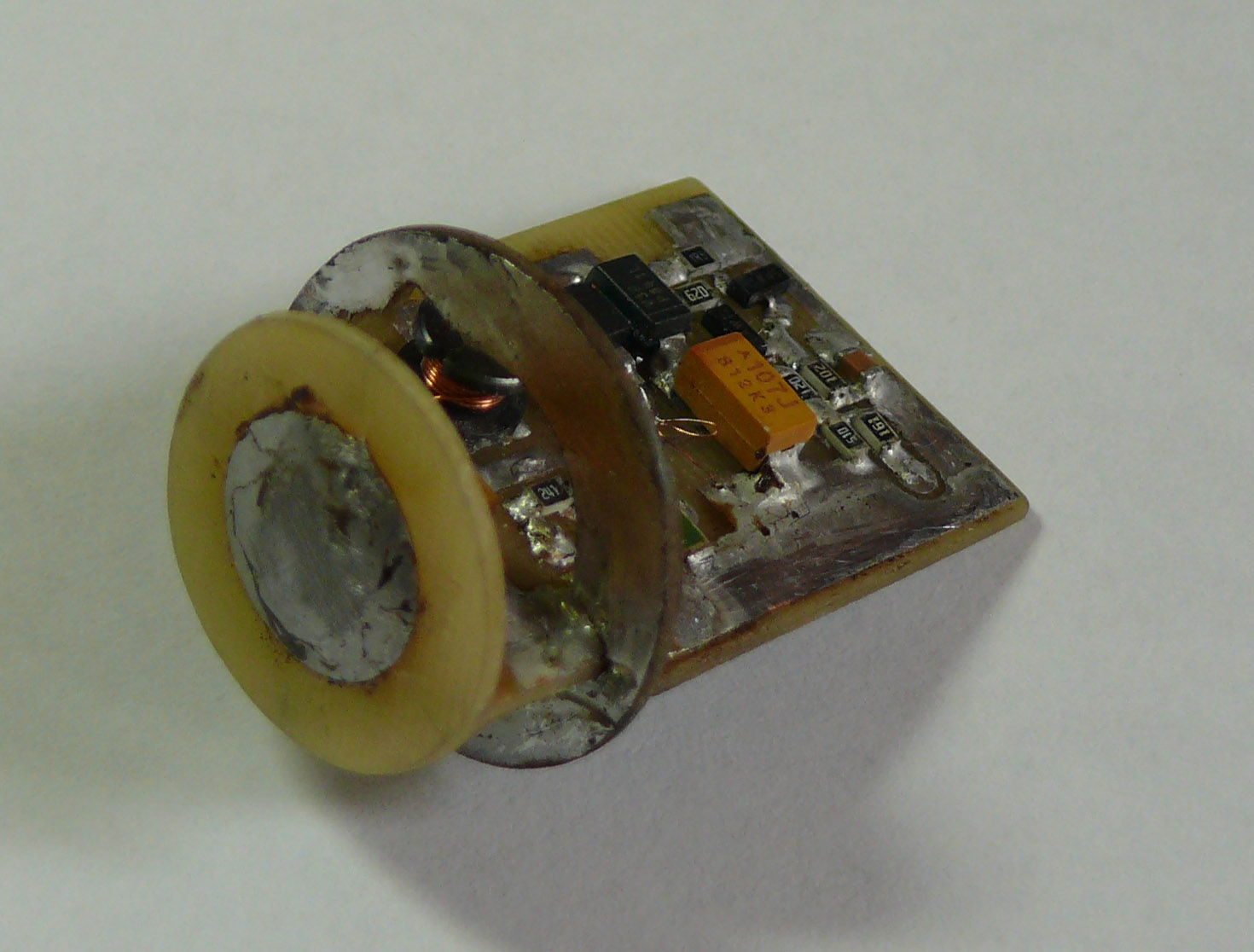

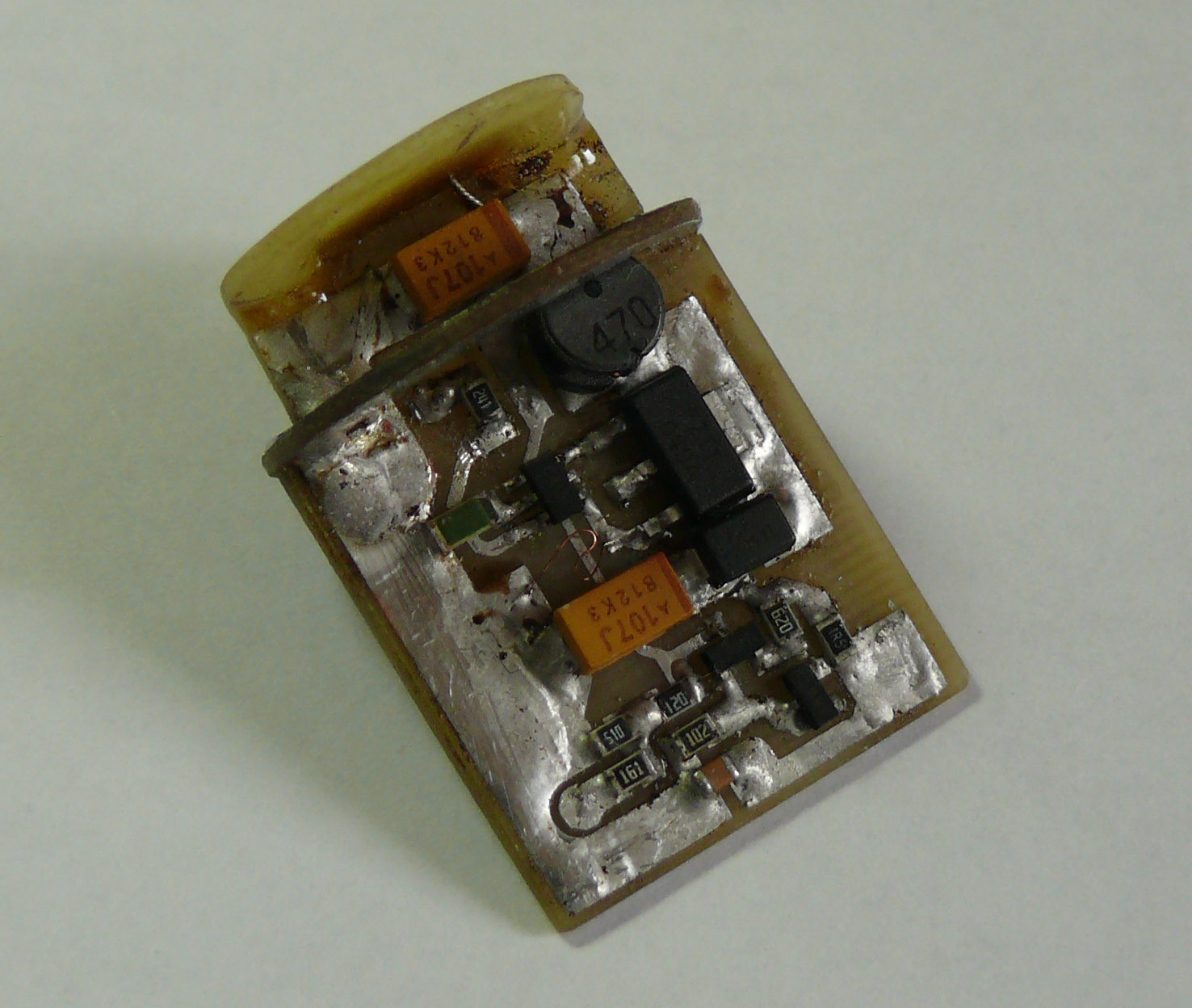

Ну и фотки. No comments.
[attachment=16:3573gk9o]P1060980.JPG[/attachment:3573gk9o]
[attachment=15:3573gk9o]P1060983.JPG[/attachment:3573gk9o]
[attachment=14:3573gk9o]P1060984.JPG[/attachment:3573gk9o]
[attachment=13:3573gk9o]P1060985.JPG[/attachment:3573gk9o]
[attachment=12:3573gk9o]P1060987.JPG[/attachment:3573gk9o]

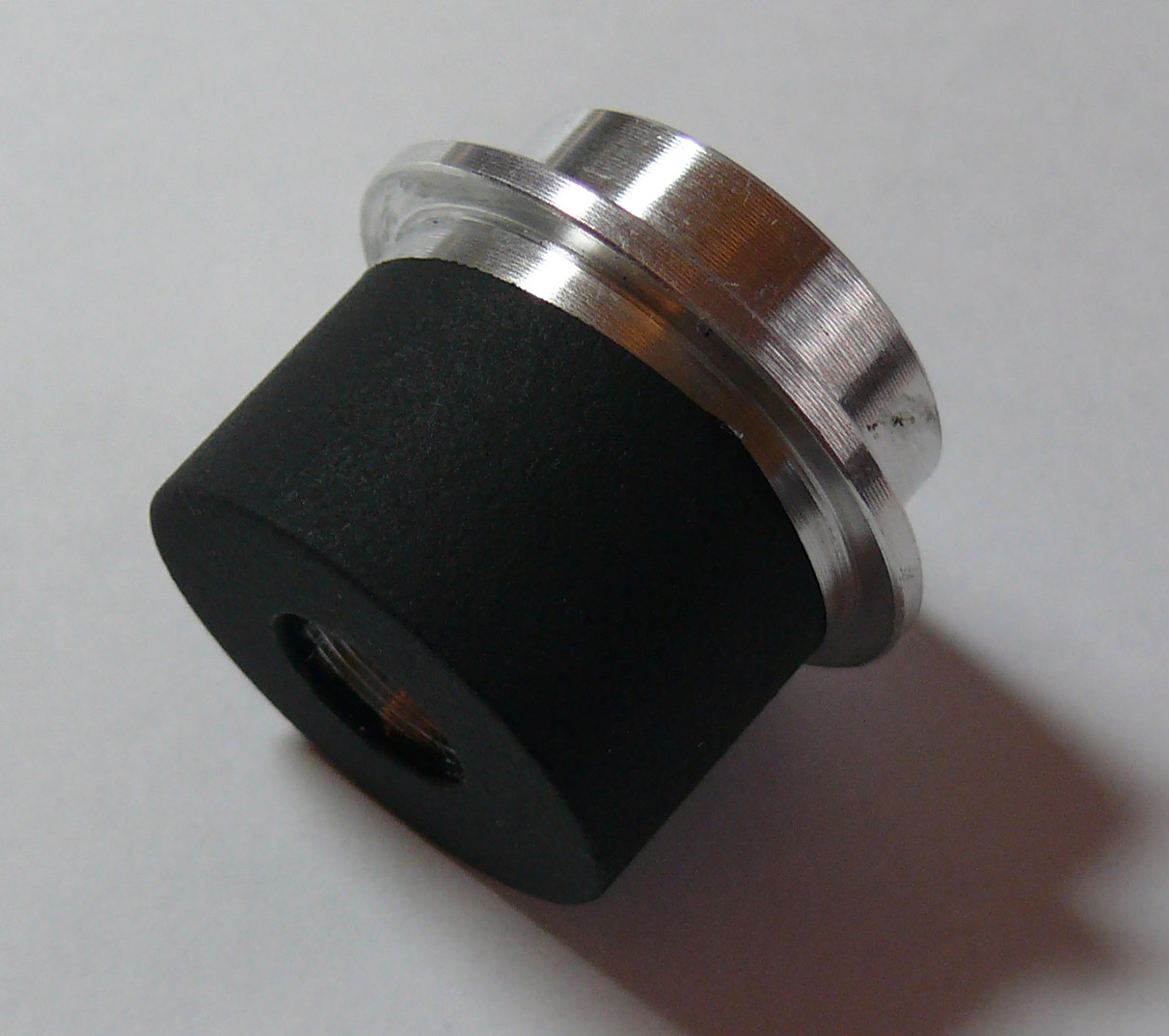

Решил подкрасить. Красил в 3 слоя матовой краской.
[attachment=11:3573gk9o]P1060989.JPG[/attachment:3573gk9o]

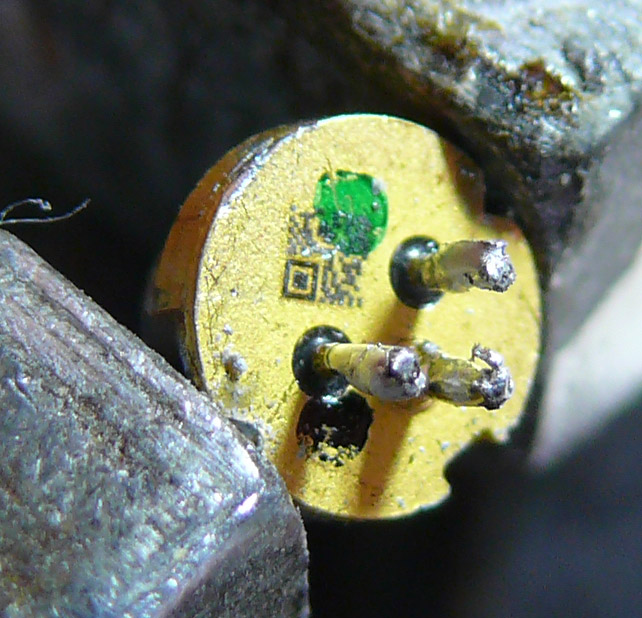

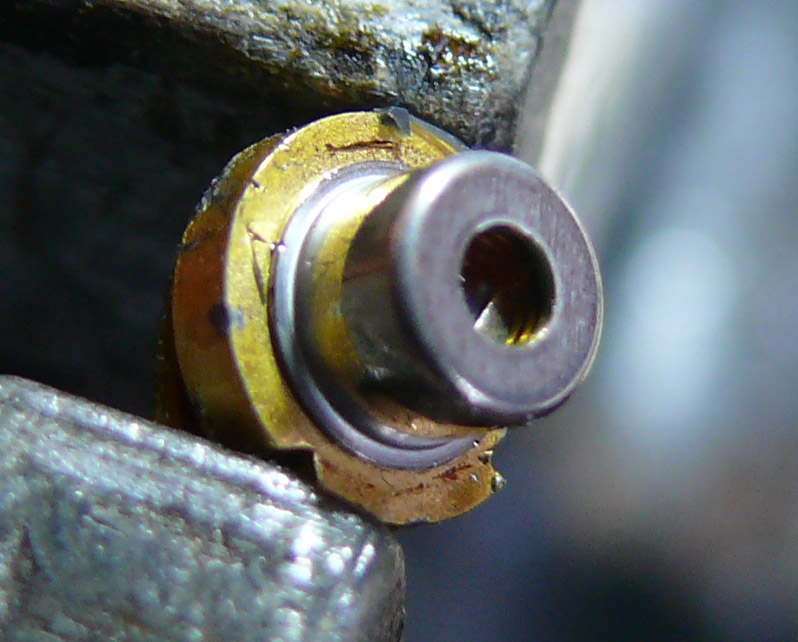

Диод собственной персоной:
[attachment=10:3573gk9o]P1060990.JPG[/attachment:3573gk9o]
[attachment=9:3573gk9o]P1060991.JPG[/attachment:3573gk9o]
[attachment=8:3573gk9o]P1060993.JPG[/attachment:3573gk9o]

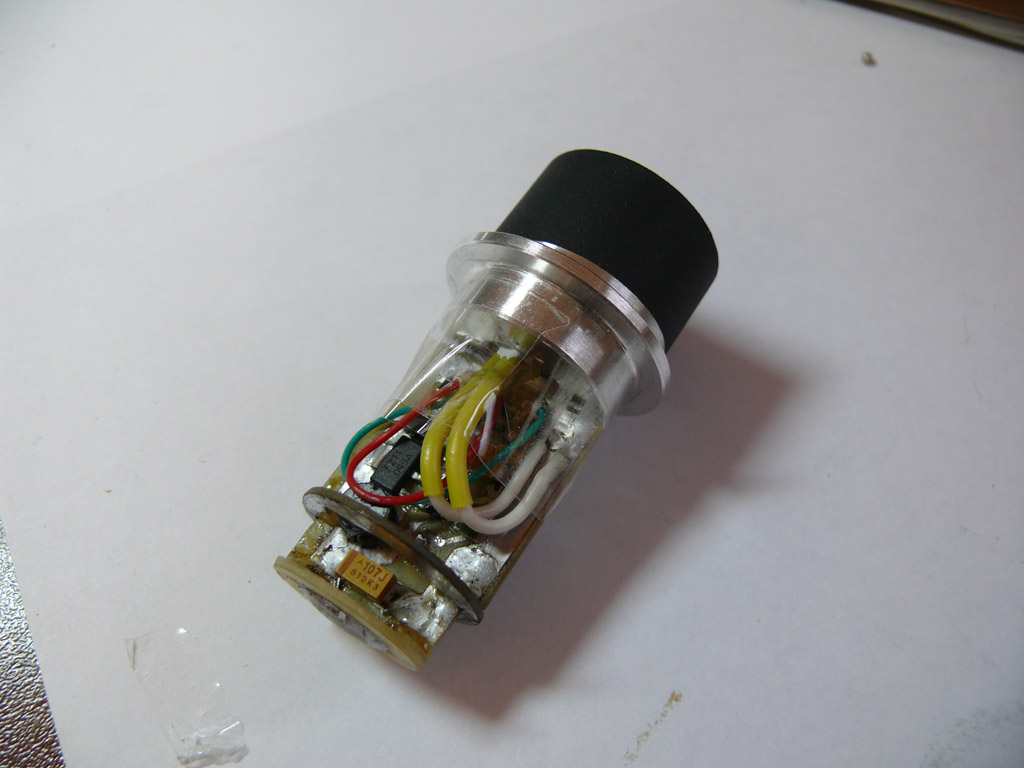

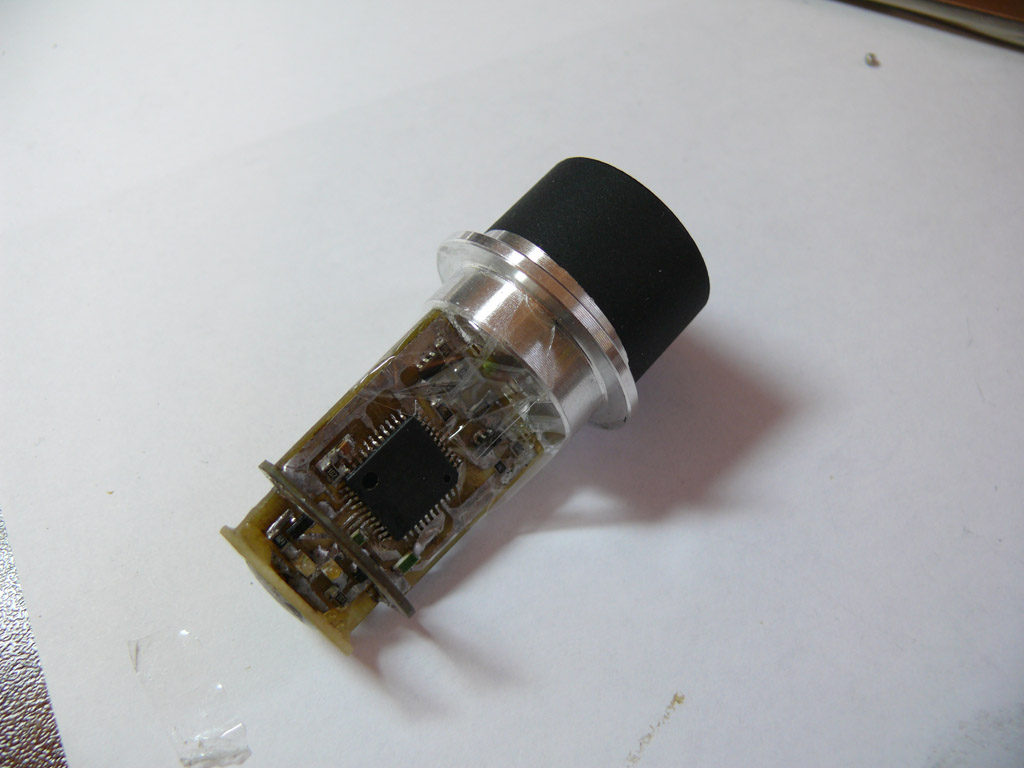

Все в сборе. Скотч не несёт никакой нагрузки, он нужен только для того, чтобы всё собрать. Без него не удобно
[attachment=7:3573gk9o]P1060994.JPG[/attachment:3573gk9o]
[attachment=6:3573gk9o]P1060995.JPG[/attachment:3573gk9o]

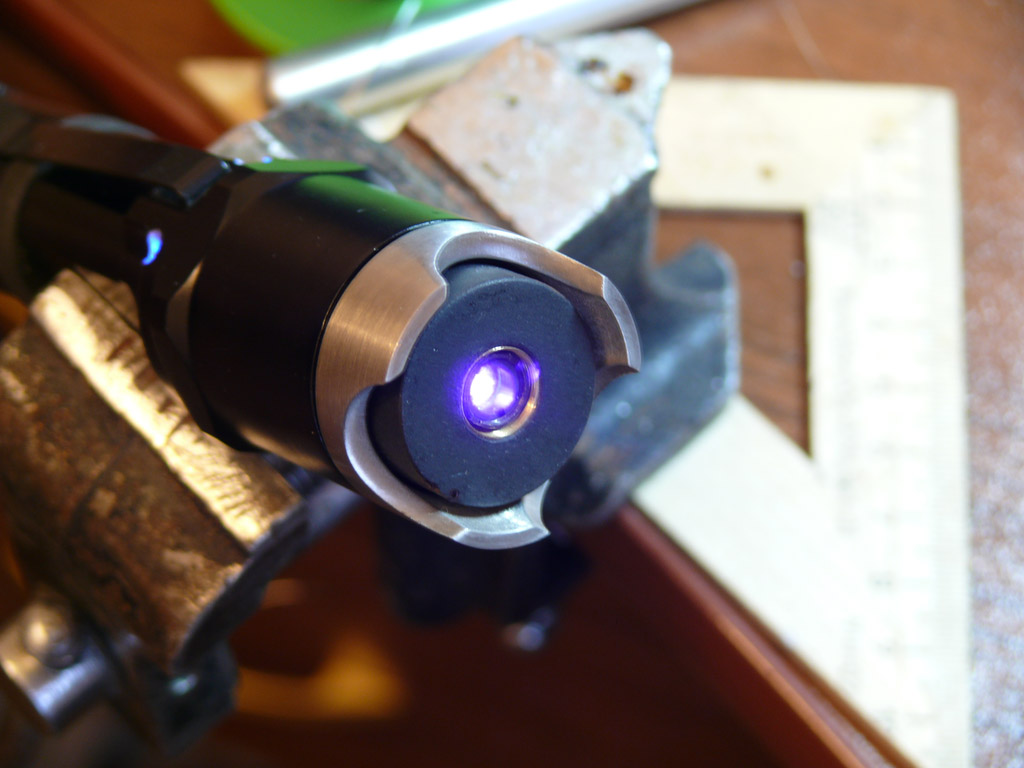

Собрал
[attachment=5:3573gk9o]P1060997.JPG[/attachment:3573gk9o]
[attachment=4:3573gk9o]P1060999.JPG[/attachment:3573gk9o]

Далее. Лазер выглядит как-то скучно. Нужны пугающие и внушительные наклейки. Поглядел вокруг, нашёл прозрачную бумагу, остатки белой краски, клей момент, принтер, фотошоп.
Нарисовал такие "наклейки"
[attachment=3:3573gk9o]P1070005.JPG[/attachment:3573gk9o]

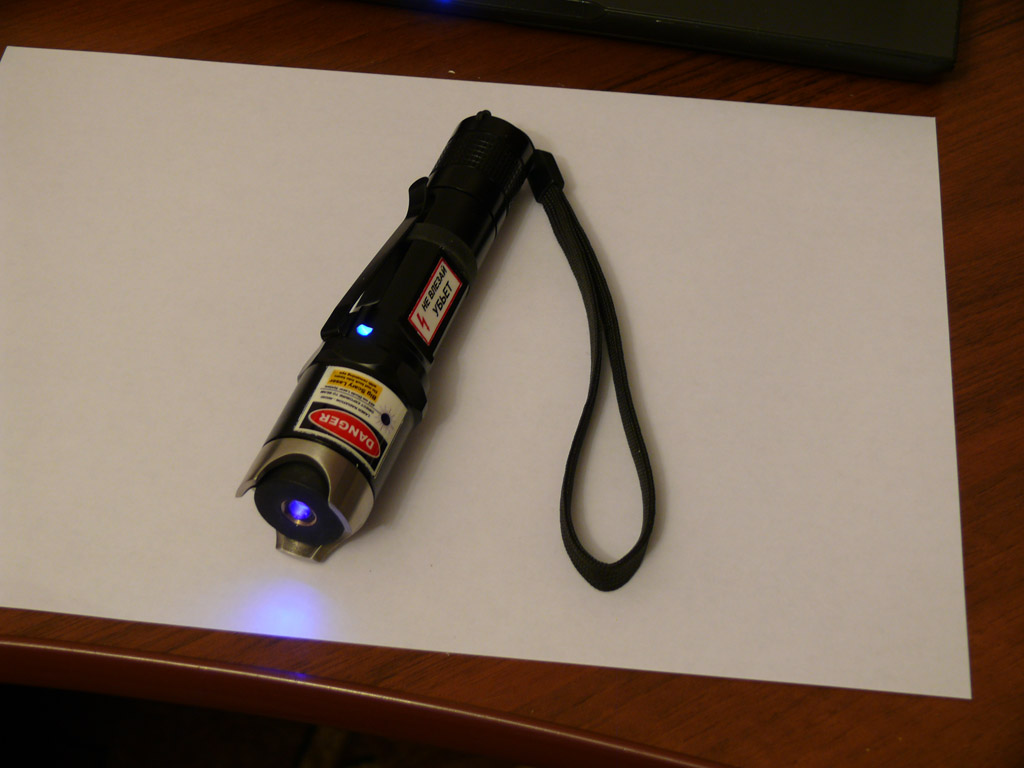

Причём сам рисунок - с той же стороны, с которой и клей. В итоге - картинка защищена от воды и царапин. Отличные наклейки! И лазер стал выглядеть по-серьёзнее:
[attachment=2:3573gk9o]P1070010.JPG[/attachment:3573gk9o]

Он очень яркий. Достаточно оценить его яркость по этой фотографии (танцев с выдержкой не выполнялось, режим "auto")
[attachment=1:3573gk9o]P1070014.JPG[/attachment:3573gk9o]

Видео работы индикации:
[youtube:3573gk9o]http://www.youtube.com/watch?v=1FzQnaeq7RY[/youtube:3573gk9o]
No Comments:
[youtube:3573gk9o]http://www.youtube.com/watch?v=S8JGnX7xSJM[/youtube:3573gk9o]
Пиу-Пиу:
[attachment=0:3573gk9o]P1070025.JPG[/attachment:3573gk9o]



Основательная,качественная и продуманная конструкция.Эксклюзив!



Красота...лови плюсег



молодец!точно в экслюзив! серьезная конструкция как и в прошлый раз на плис)
опиши подробнее логику работы плис и функции ей выполняемые
просто артден прав - огромная микра в маленьком лазере)



Дело всё в том, что BD4724 (датчики напряжения) не совсем хорошо работают.
Если на входе этой микры 2.6 вольт - на выходе тока нет, всё зашибись.
Если на входе микры 2.4 - 2.5 вольт - на выходе она начинает генерить прямоугольные импульсы. Это не связано с тем, что аккумулятор успевает отдохнуть и напряжение поднимается. Просто это промежуточное положение и микра начинает генерить.
Ну и если 2.4 вольта - то она открывает транзистор, ток начинает теч.

Задача ПЛИС - чётко подать сигнал, либо вкл, либо выкл на ZXSC.
Выводов от неё используется не много, с этой задачей и другая бы микра справилась.
Логика такая:
У микры есть 3 состояния.
1 состояние - мигает синий.
2 - мигает синий и красный.
3 - мигает красный.

Есть 2 контроллера напряжения на BD4724.
первый следит за точкой 3.6-3.7 вольта, второй - 3.3-3.4 вольта.
если напряжение выше заданного - на выходе датчика логическая "1".
ПЛИС переходит из первого во второе состояние и из второго в третье. обратный переход невозможен без выключения питания.
Переход из первого во второй произойдет, если было замечено 127 тактов (это примерно 0.5 секунды) логического нуля у первого датчика.
Переход из второго в третье - если было замечено 127 тактов логического нуля у второго датчика.

Согласен, это можно было сделать простыми триггерами. Я планирую вшить несколько другую логику, но пока и эта устраивает.
Самая главная задача микры - регулирование яркости диодов индикации. Чтобы мигание было аккуратным, красивым. "Мягкое" мигание создаётся за счёт ШИМ сигнала.

Можно было бы использовать любую другую микросхему для этих целей, с меньшим количеством ножек, но я умею программить только для ПЛИС Altera

Кто сечёт в VHDL, может посмотреть исходный текст программы:
[spoiler:2t6ip0r9]LIBRARY IEEE;
USE IEEE.std_logic_1164.all;
USE IEEE.std_logic_unsigned.all;
USE IEEE.std_logic_arith.all;

entity driver is
port
(
v30, v35: in std_logic;
gen1,gen3,genout: out std_logic;
gen2: in std_logic;
red_led, blue_led, on_off_signal: out std_logic
);
end driver;


architecture cristall of driver is
shared variable a1: integer range 0 to 1;
shared variable t1: integer range 0 to 255;
shared variable t2: integer range 0 to 255;
shared variable drv: integer range 0 to 1;
signal clk: std_logic;
signal g: std_logic;
signal ns: std_logic;
signal nr: std_logic;
signal q: std_logic;
signal nq: std_logic;
shared variable led_signal: integer range 0 to 1;
shared variable dv30: integer range 0 to 127;
shared variable dv35: integer range 0 to 127;
begin
q <= not gen2;
g <= not q;
gen1 <= g;
gen3 <= not g;

clk <= q;
genout <= clk;

red_led <= '1' when ((led_signal=1) and (dv35=127)) else '0';
blue_led <= '1' when ((led_signal=0) and (dv30<127)) else '0';
on_off_signal <= '1' when (dv30<127) else '0';

process
begin
wait until clk='1';
if (t1 > t2) then led_signal:=0;
else led_signal:=1;
end if;
if (v30='0') and (dv30 < 127) then dv30:=dv30+1; end if;
if (v35='0') and (dv35 < 127) then dv35:=dv35+1; end if;
end process;

process
begin
wait until clk='1';
t1:=t1+1;
end process;

process
begin
wait until t1=255;
if drv=0 then
if t2=255 then
drv:=drv+1;
else
t2:=t2+1;
end if;
end if;
if drv=1 then
if t2=0 then
drv:=drv+1;
else
t2:=t2-1;
end if;
end if;
end process;
end cristall;[/spoiler:2t6ip0r9]



а схемной модели структуры плис нету?



нету



жаль...тогда ответь: сложно это все на логике реализовать было бы и на оу вместо супервизоров?

R14С4 - это что за цепочка?



нет, не сложно. но места на плате займёт больше.
да и триггеров в SMD корпусах я не видел
+ лампочки будут мигать "жёстко"

Эта цепочка задаёт частоту внутренних часов.



ого....серьезно)а какой резистор на схеме - термо?



RT1 - термо.
R2,R3,R4 задают вид кривой. можно сделать экспоненту, обратную экспоненту, прямую, дико-хитрую как x^3... короче какую угодно )
