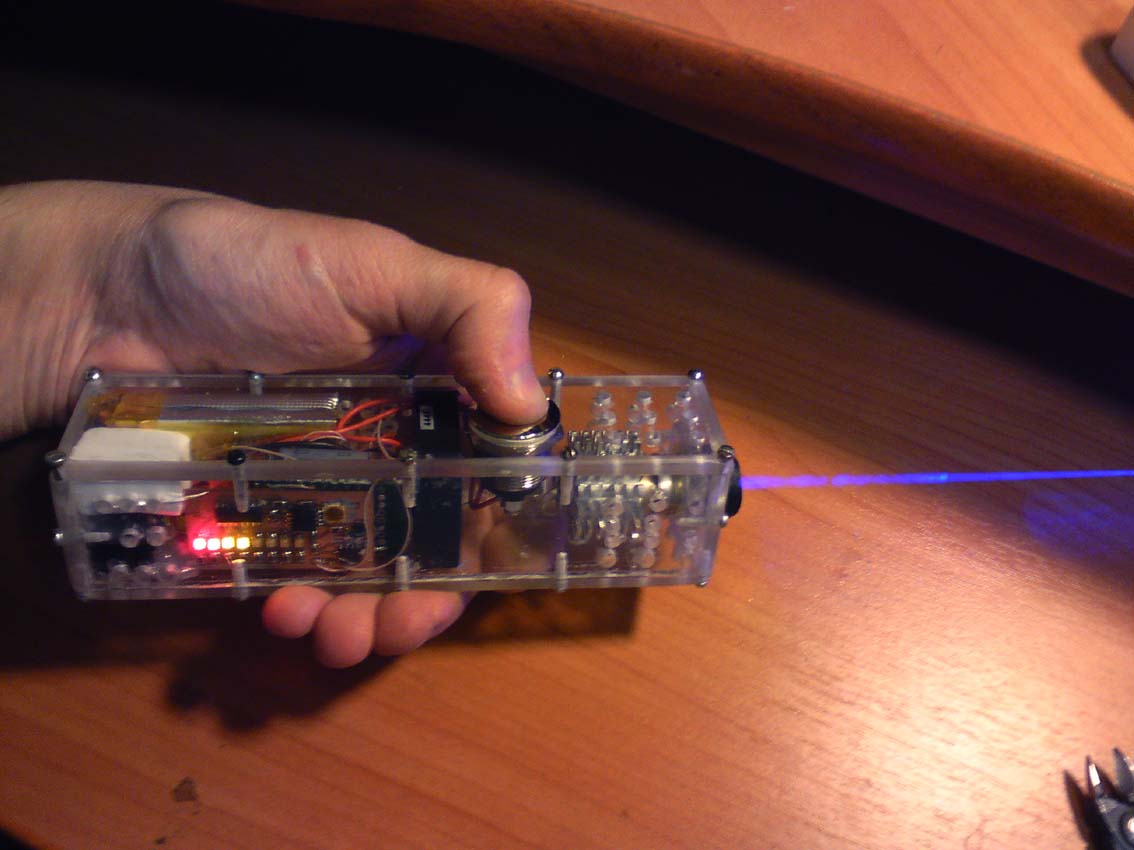

Собрал. Драйвер на LM2621, со стабилизацией тока - операционник и измерительный резистор. Питание литий 3.7v - 2 банки в параллель. Шкала-вольтметр (Attiny13). Ток диода 1А. Можно включать на долго, никакого перегрева, вентилятор более чем справляется, но воздух на выходе теплый. Линза, пока акрил - расходник. Предусмотрена замена без инструмента, но пока, на удивление, держится. Аккуратная жгучая точка на нескольких метрах.
ОДНОЗНАЧНО СУПЕР!!!!!в эксклюзив!!!! хотелось бы подробнее фотки и схему полную,если не трудно что за радиатор использован? маленький вентилятор у вас 5-и вольтный да? вы его каким напряжением питаете?

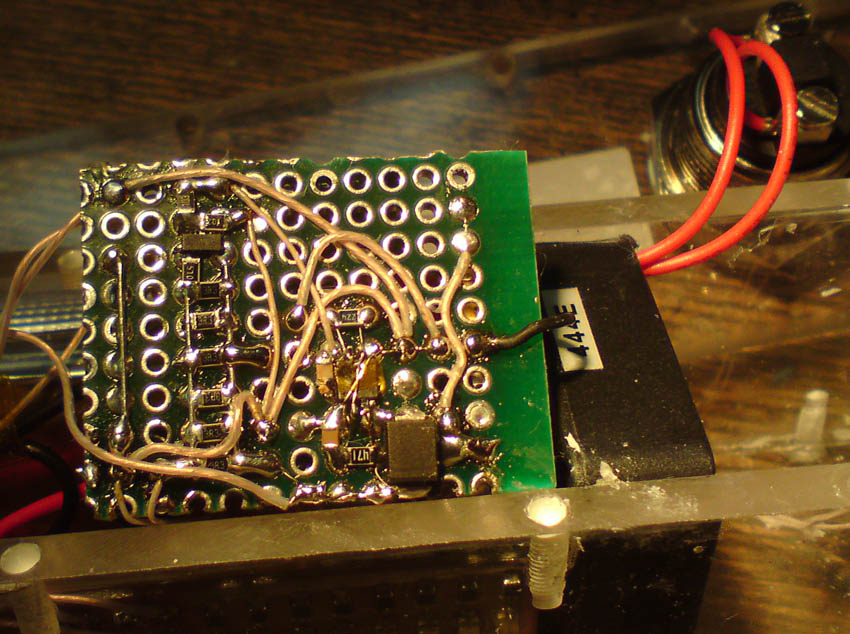

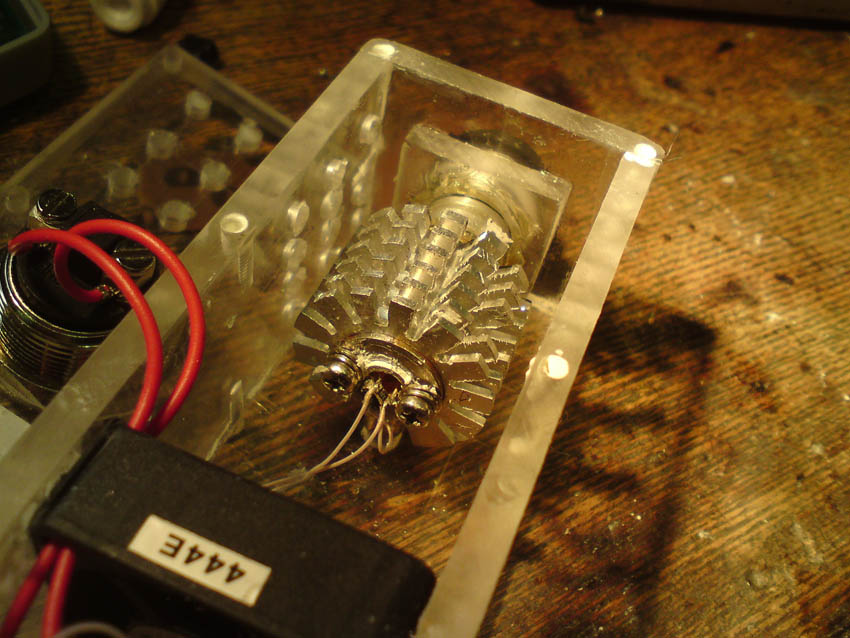

Батареи заряжаю внешним ЗУ, Обычная зарядка для лития, на 1 банку. Фото позже. Схема, как обычно не рисовалась, огрызок макетки и стандартное включение LM2621, но с датчиком на резисторе 0.5 Ом и pnp транзисторе (операционник выкинул, с ним работает менее устойчиво. Резистор греется немного, снижая КПД, но надежнее). Вентилятор питается от лития напрямую, ему вполне хватает. Шкала разрабатывалась мной для RC тематики, но с небольшими изменениями подошла сюда. Коллиматор с радиатором сборный. Основа - детали от зеленой указки, радиатор от чего-то, из хлама, доработан ножовкой, точилом, кусачками и напильником. Индикатор: http://forum.rcdesign.ru/f8/thread96387.html (ALEX333 = Microtech)
Квадратиш, Практиш, Гуд. А вообще, мне нравится. И электроникой напичканно, и собрал самостаятельно корпус, и радиатор тоже сам сделал. Круто.
Очень интересно. А отверстия для болтов в корпусе чем сверлили - вручную или станком? И чем резьбу нарезали? Какая толщина оргстекла?

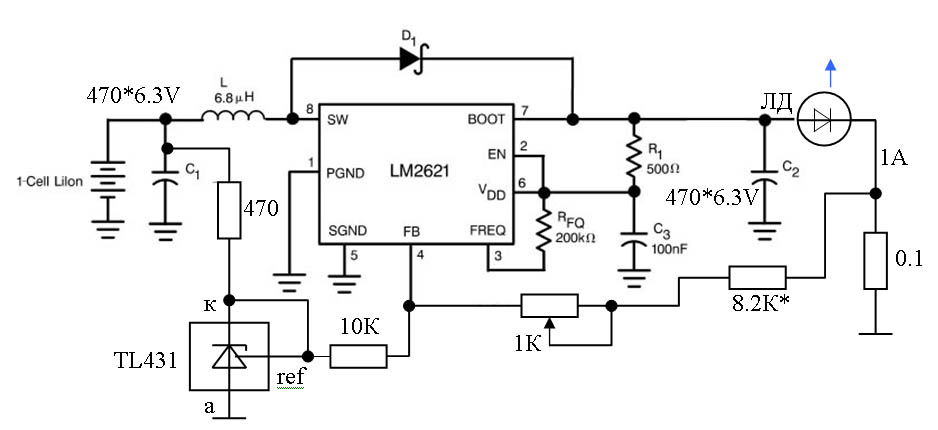

Какой такой станок? Мотор со сверлом, разметка штангелем, резьбы в ручную. Стекло 4мм, винтики 2.5мм. Час на всё. suslox - У LM2621 опорное 1.2В. Многовато. Если без лишних резисторов, то резистор датчика надо 1.2 Ома ставить, а на нём будет больше ватта тепла... КПД будет хуже паравоза. P.S. питать ЛД "напряжением" мне религия не позволяет. P.P.S. На схеме будет мелкая правка, Пока нет смысла повторять бездумно.
За счет делителя в ОС и применения не особо стабильной TL431, плывёт немного, но лазеру при токе 1А безразличны единицы миллиампер. Сейчас нет возможности измерить ток, но когда проверял, КПД получался 78%. Ток от лития примерно 1.5А на середине разряда. Растет, к окончанию разряда.
