405nm на lm2621.

Всем привет наконец то доделал свой фиолетовый лазер. Впринцепи ничего нового нету, как и у всех. Т.к есть проблемы с токарем, пришлось делать из чего было
- диод из PHR-803

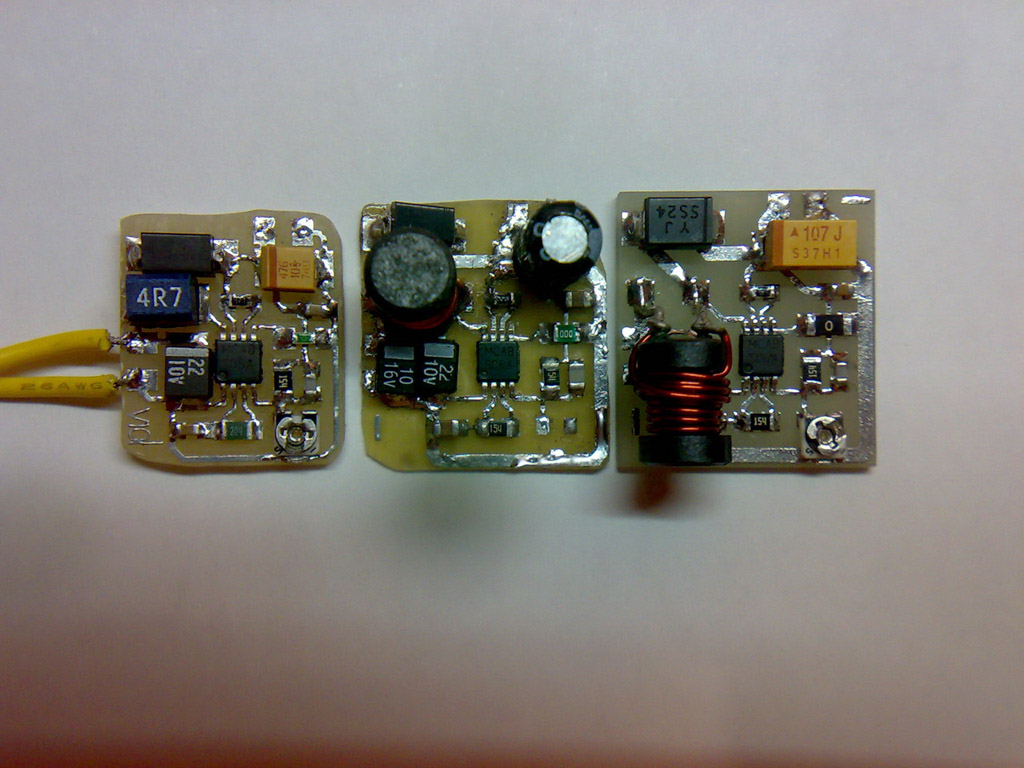

- драйвер на lm2621 (на фото слева)
- ток выставил 90мА (думаю разницы между 100мА и 90мА будет немного, а проживёт может побольше, может и нет конечно, ну думаю это не столь важно)

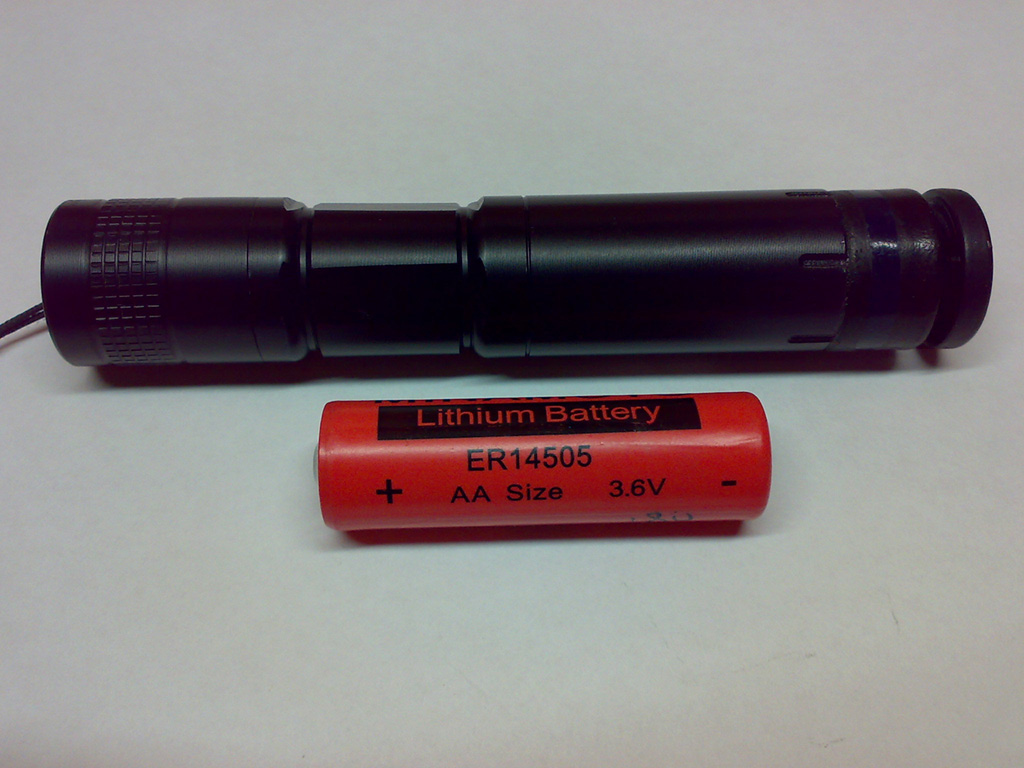

- акум 14500 (http://www.dealextreme.com/details.dx/sku.19626) на фото другой
- линза из двд, сейчас стоит какая то старая и грязная, для пробы ставил. позже поменяю на хорошую, есть выбор, вроде стеклянные есть. поэтому фото с лучом и прожегом, если надо будут потом. (думаю как фокусируется понятно)

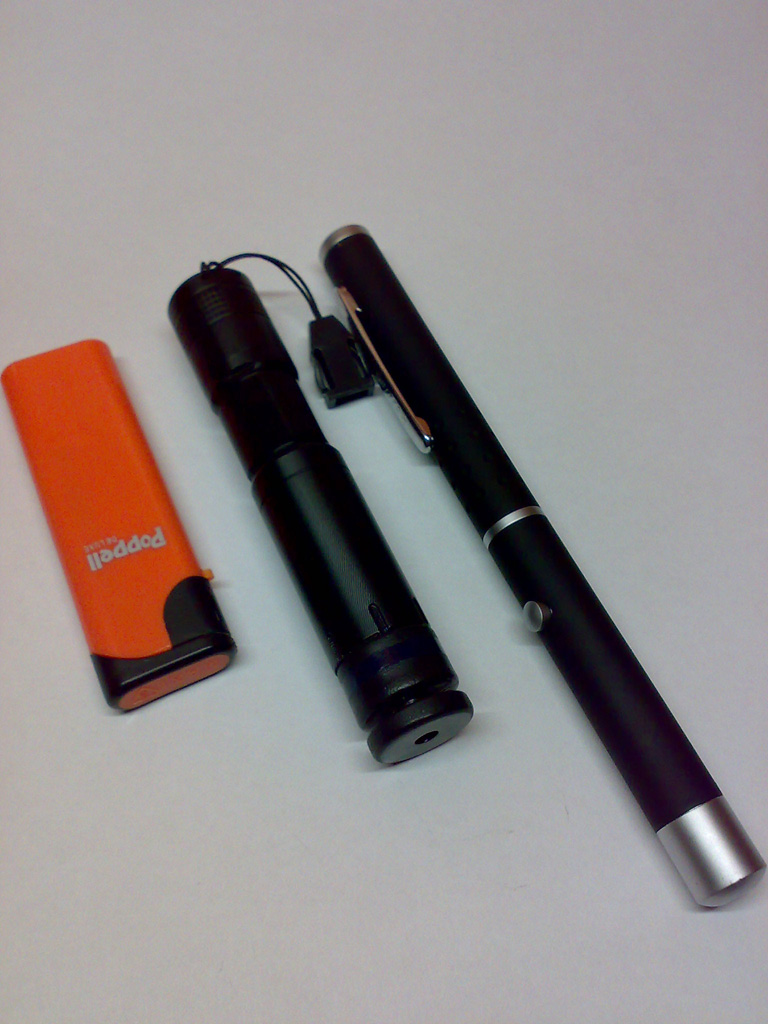

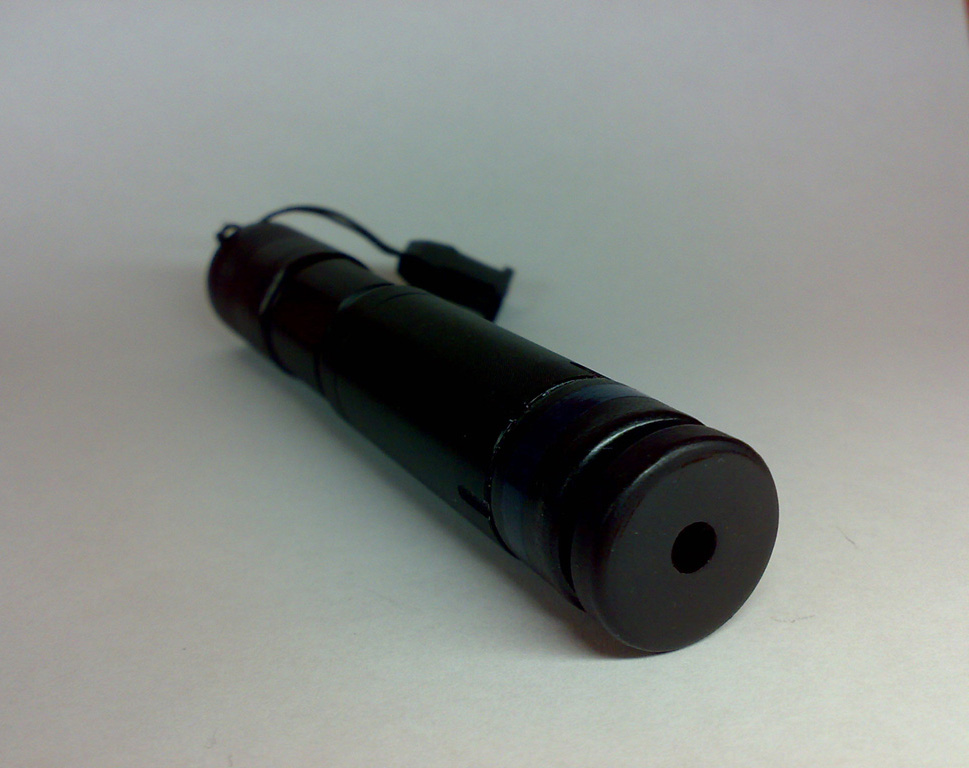

Вроде всё написал и собственно фото. спрашивайте, говорите жду ваших мнений.

P.S. думаю ни кто не против что сразу поместил в раздел Эксклюзивные лазеры?



прикольно, а что за коллиматор?



коллиматор вытачивался на станке еще полгода назад (тут где то на форуме чертежи были его) вытачивал просто на всякий случай, когда фиолетового и в планах небыло вот пригодился...



А как литиевый аккум заряжать?Только через специальную зарядку к нему,или есть какойто другой способ???А так,лазер красивый,мне понравилса.Ище понравилась схема,так как сделана довольно тонко.



ну как написано, этот акум и заряжать нельзя. поэтому потом может возьму литий 14500 вроде, там с зарядкой проблем особо не должно быть. сам еще в этом деле не разбирался времени не много.



Kiccer, супер!
Особенно порадовал корпус, миниатюрный такой, правда не догадываюсь как туда плата с LM'кой залезла, если не лень, то плз фоты внутренностей выложите
И аккум понравился... хорошая штука... Почему его заряжать нельзя то? Да и кстати как получилось запитать драйвер на LM2621 от 3.6В? Она же должна хавать гораздо меньше .



это наш вариант)) вернее с датащитка утащили.



влезло всё, разме платы та 17х15мм
заряжать нельзя потому что тут http://www.sentosa.ru/product.php?SID=10403131 написано))) (Зарядные характеристики: любой заряд запрещен)

P.s. спасибо 4eef за детальки и прочее
добавлено
ВСЕМ СПАСИБО!

-покрашен краской с болончика (автомобильная помое-му) правда слоя 4-5 там.
-я не говорю что легче заряжать, я говарю что этот акум вообще нельзя заряжать (инферион сказал)
-да у себя, прогресса особо нету, даже лм-ок нету (кстати в инете на него цены и по 400р есть)))



Дык это же вообще не аккум. Это просто литиевыя батарейка . Да и сопротивление у неё внутреннее гиганское. Большие токи не потянет. Я никогда и не видил пальчиковый Li-ion АККУМУЛЯТОР, ёмкостью больше 1100мА/ч .



Там написано,что срок службы 10лет.Это она вообще чтоли не садитса???



Видимо, может прожить 10 лет из-за своего мизерного саморазряда - 1% в год.



интересно насколько её хватит
вечером отпишусь по поводу фокусировки.

p.s. подправил текст про батарейку



старался
ммм... точно сказать немогу, около 200мА, кпд выходил около 80% на этом литие, на простых двух АААакумах кпд был меньше. хотя если честно кпд не очень понравился, но в подсчётах могут быть большие неточности



ну я тоже думаю это не столь важно главное чтоб хорошо работало)



Смотря где гнатся. Если собираешь сварочный инвертор, к примеру, то там каждый ватт потерь приходится считать. Погоня за КПД там из-за сильного нагрева. Чем выше КПД, тем дешевле, легче и меньше получается конструкция (в пределах разумного). Вот представьте - инвертор на 4кВт с КПД 90%. Это же 400Вт тепла! Обогреватель. Мой комп меньше греет. Кстати в компьютерных БП та же беда...

Kiccer. Ненравится мне такой потребляемый ток с батарейки. Напряжение на ней сильно проседает? У неё при таких токах КПД на столько низкий должен быть, что Li-ion аккумулятор смог бы больше энергии отдать, при гораздо меньшей его ёмкости... КПД LMки, при питании от Li-ion аккума филетового ЛД, у людей под 90%. Со свежезаряженого аккума будет тянуть всего 120мА.



ну мне тоже не оч нравится. при токе ~90мА и напр 5В на диоде, на драйвере около 200мА(даже побольше) и напр около 3,06В...

добавлено

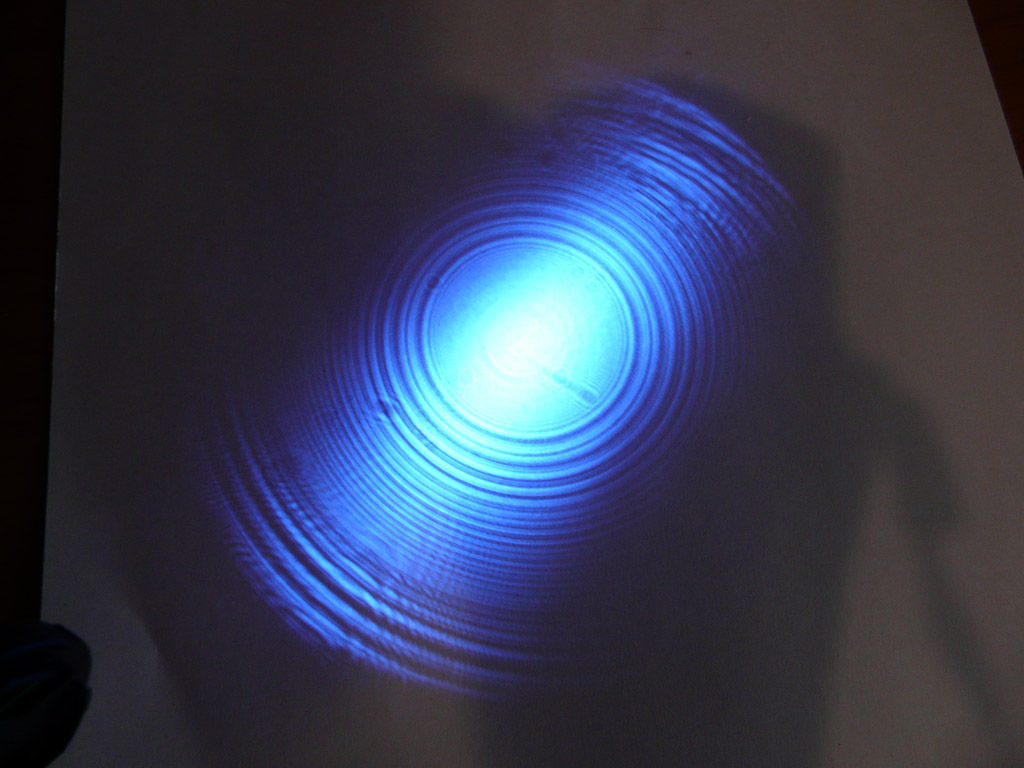

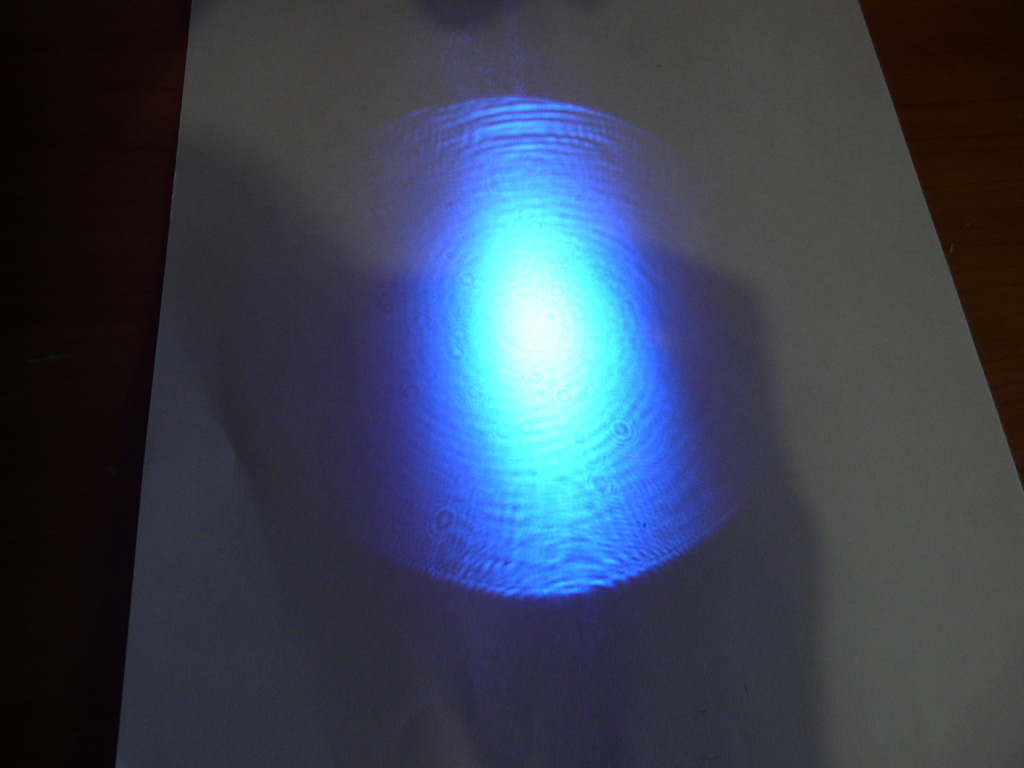

попробывал ставить много линз сегодня. Практически все линзы, при фокусировки (точки большого диаметра) давали точку с кругами, но одна линза (с этого привода viewtopic.php?f=2&t=878) недавала таких явных кругов, не знаю конечно какая лучше или вообще одиноковы они, но поставил пока вторуя (без кругов)
