2.5Вт 808нм

Тема в разделе 'Инфракрасные лазерные диоды', создана пользователем Artemka, 20 дек 2008.

Страница 1 из 3
  1. Artemka

    Artemka Администратор Staff Member

    Получил я свою посылочку от Сергея! ))

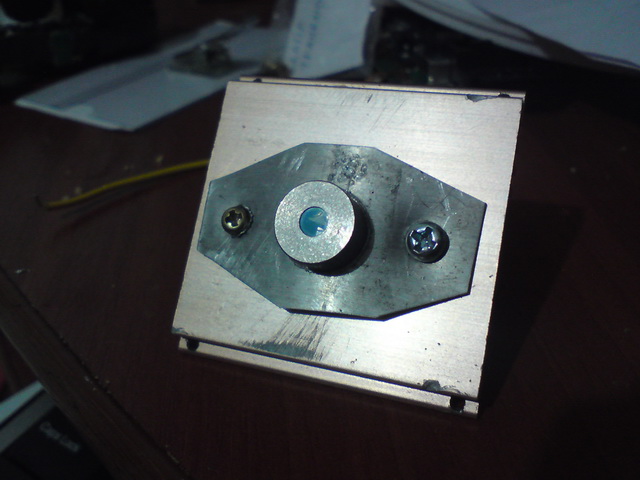

    здоровенький диодик такой)
    севший 4Вт ник, от которого осталось 2.5Вт
    Вот этот точно работает!!!

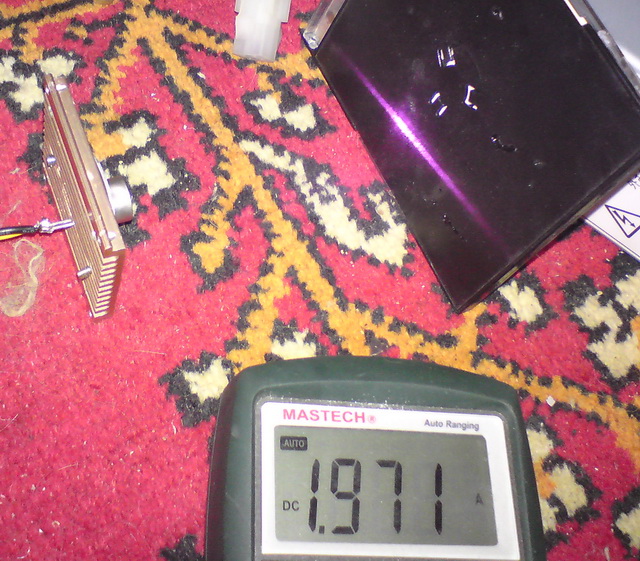

    Подал 2А, светится оч хорошо! красный свет виден даже через 1.5м от диода.
    с расстояния 1.5см уже плавит коробку от диска!

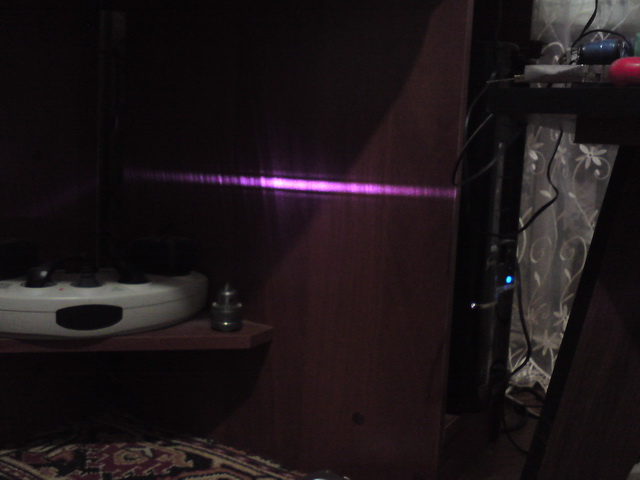

    Вопрос к сергею. он так и должен линией светить? и что за микролинза? та не видно ничего, стеклышко просто..
    Фоты:


    Вложения:

    • DSC00500.jpg
      Размер файла:
      73,4 КБ
      Просмотров:
      1.327
    • DSC00498.jpg
      Размер файла:
      214,6 КБ
      Просмотров:
      1.275
    • DSC00502.jpg
      Размер файла:
      95,6 КБ
      Просмотров:
      1.345
    Artemka, 20 дек 2008
    #1
  2. Guest

    Guest Гость

    Да! так и должен! Там основная моща все равно в центре, а остальное просто уши от микролинзы...
    Микролинза представляет собой 200микронное кварцевое волокно с просветлением (без оболочки), приклеянное на морду диода!

    Guest, 20 дек 2008
    #2
  3. Guest

    Guest Гость

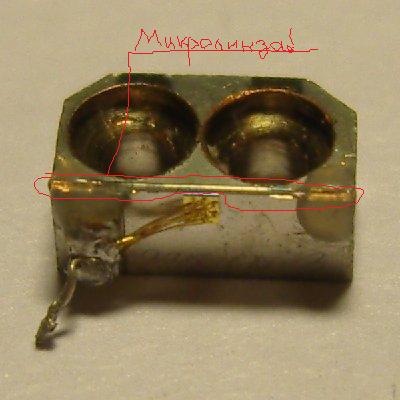

    внутри стоит такая вот штука:
    микролинза на морде...


    Вложения:

    • SN202731.JPG
      Размер файла:
      21,8 КБ
      Просмотров:
      2.503
    Guest, 20 дек 2008
    #3
  4. kroenen

    kroenen Новичок

    Артем, а ты уже пробовал его фокусировать? Что получается? Кстати тоже жду от Сергея Диод на 1 W 808...

    kroenen, 20 дек 2008
    #4
  5. Artemka

    Artemka Администратор Staff Member

    В упор микролинзы не вижу((
    Фокусировать не пробовал, пока, надо драйвер собирать! попробовал линзу из двд приложить, не получилось, фокус слишком короткий.. Походе придется пользовать указочную/модульную оптику, либо из двух линз из привода..

    Artemka, 20 дек 2008
    #5
  6. kroenen

    kroenen Новичок

    А драйвер какой будешь собирать? тот что Сергей скинул, или что то другое?

    kroenen, 20 дек 2008
    #6
  7. Artemka

    Artemka Администратор Staff Member

    Аналог его драйвера, но со своими приблудами, все таки лазер предполагается переносной, мобильный.. заказал аккум как у Александра.. 3.6В 5А*ч диаметр 25мм, длинна 50мм

    Artemka, 20 дек 2008
    #7
  8. Guest

    Guest Гость

    Теперь видишь?
    :))


    Вложения:

    • SN202731.JPG
      Размер файла:
      21,9 КБ
      Просмотров:
      2.428
    Guest, 20 дек 2008
    #8
  9. Artemka

    Artemka Администратор Staff Member

    Ааа... теперь вижу! Встречный вопрос) Нафиг она нужна?) какие углы у лазера этого?

    Artemka, 20 дек 2008
    #9
  10. Guest

    Guest Гость

    Без микролинзы расходимость 45 на 10 градусов... а с ней примерно 10 на 2..... есть разница не так ли ? :)))))

    Guest, 20 дек 2008
    #10
  11. kroenen

    kroenen Новичок

    поделишся своей схемой? тоже хочу сделать переносную зажигалку :oops:

    kroenen, 20 дек 2008
    #11
  12. Guest

    Guest Гость

    kroenen В понедельник тебе отправлю! координаты не забудь завтра в аську напомнить!

    Guest, 20 дек 2008
    #12
  13. luxor

    luxor Модератор Staff Member

    а как ты аккум от разряда защитиш ? переигрался и здох тем более чем заряжать планируеш ? а то яб се такой же купил

    luxor, 20 дек 2008
    #13
  14. Guest

    Guest Гость

    А чем вас всех моя - то не устраивает? простейшая схема и надежная! отлаженная!

    Guest, 20 дек 2008
    #14
  15. kroenen

    kroenen Новичок

    Сергей, а как твоя схема себя ведет если напряжение падает меньше 5 ти вольт?

    kroenen, 20 дек 2008
    #15
  16. Artemka

    Artemka Администратор Staff Member

    Да, разница есть! Спасибо что объяснил!
    Аккум от разряда... пока не знаю, но думаю второй канал от ОУ как раз и заюзаю для этих целей)
    Твоя схема устраивает полностью! Но это как даташит, отправная точка! еслиб делал стационарный вариант, чисто твою и собрал бы! Но мне мобильный нужен, а значит минимальное входное напряжение 3В.. Твоя схема мне кажется не сможет работать на таком напряжении.. хотя я могу ошибаться. я в общем за мосфеты обоими руками, поэтому на них буду делать...

    Artemka, 20 дек 2008
    #16
  17. Guest

    Guest Гость

    ставь операц низковольтовый например max4252 (работает от 2.4 до 5.5вольт) и питай хоть от 3,5 , хоть от 3х... (если полевик поставишь на выход с малым падением)

    Guest, 20 дек 2008
    #17
  18. Artemka

    Artemka Администратор Staff Member

    Ну в общем в этом и заключается переделка)) ну может еще стабилитрон заменю на микросхемный стабилизатор и все!

    Artemka, 20 дек 2008
    #18
  19. Guest

    Guest Гость

    Ставь LМ317... от 1.5 до 30вольт, регулируемый!

    Guest, 20 дек 2008
    #19
  20. Artemka

    Artemka Администратор Staff Member

    Не, на ней 2.5В падает, есть микра, на которой 1В падает! в драйверах обсуждалась... никитас продвигал) её и заюзаю (у него вроде есть несколько)

    Artemka, 20 дек 2008
    #20
