2Вт Ultra mini :))

Тема в разделе 'Эксклюзивные лазеры', создана пользователем Artemka, 21 мар 2009.

Страница 1 из 2
  1. Artemka

    Artemka Администратор Staff Member

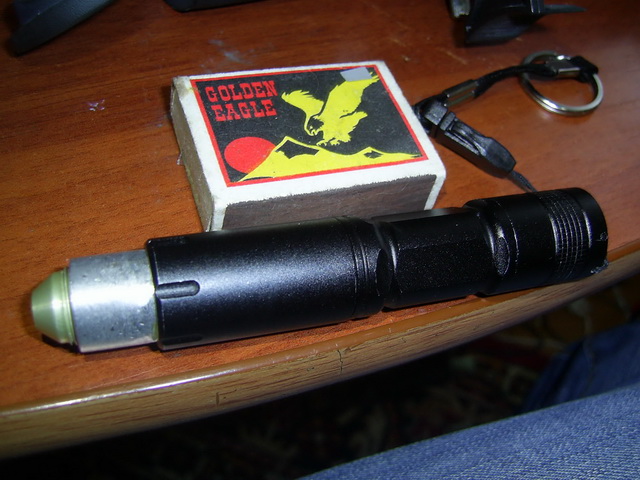

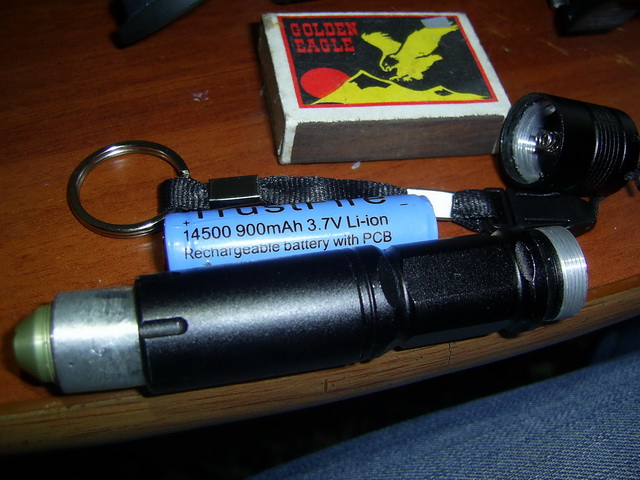

    Собрал на днях лазерок из диода Сергея (за что ему спасибо)
    Никто не против что сразу в эксклюзив засунул?))
    Сейчас ток через диод 2.2А, драйвер на ОУ, управляющий транзистор FZT1049ATA.
    Все на радиаторах, упаковывать замучился))
    Но как всегда ложка дегтя.. пока настраивал пару эмиттеров сжег.. светит полосками.
    Да и с оптикой проблемы, пока микролинза была, фокусироваться было проще, а сейчас стало хуже, надо придумывать моноголинзовую оптику. Принимаю предложения))


    Вложения:

    • SA406422.JPG
      Размер файла:
      105,2 КБ
      Просмотров:
      1.362
    • SA406423.JPG
      Размер файла:
      106,9 КБ
      Просмотров:
      1.356
    • SA406424.JPG
      Размер файла:
      116,7 КБ
      Просмотров:
      1.357
    • SA406425.JPG
      Размер файла:
      121,3 КБ
      Просмотров:
      1.350
    Artemka, 21 мар 2009
    #1
  2. EVIL_USER

    EVIL_USER Модератор Staff Member

    ДИКОЕ ЗЛО!
    На ворон охотиться ещё не пробовал?)

    EVIL_USER, 21 мар 2009
    #2
  3. luxor

    luxor Модератор Staff Member

    чё за лд новый или полутруп ? за скока взял ? схема драйвера ? как умудрился сжечь пару эмитеров ? а радиатор не маленький ?
    знаю много вопросов но интересно же :oops:

    luxor, 21 мар 2009
    #3
  4. suslox

    suslox Пушистикс Staff Member

    какие результаты применения? :) про поджигание и тд расскажи

    suslox, 21 мар 2009
    #4
  5. Kiccer

    Kiccer Пользователь

    зачётно :good:

    Kiccer, 21 мар 2009
    #5
  6. 4eef

    4eef Пользователь

    омг... респектище! я хотел в етом корпусе красный делать, да токарный станок не нашел... надо было башку точить и т.д., а тут такая девайсина... молодец одним словом! злой девайс получился)

    4eef, 21 мар 2009
    #6
  7. Инсаф

    Инсаф Новичок

    какие подробности знаю раскажу...во первых диод был новый 2вт:) эмитерры сжог он если не ошибаюсь когда игрался с драйвером:( я один раз видел как жжет неплохо так:) но тогда уже было убито пару эмит. остальное сам расскажет когда будет на форуме;)

    Инсаф, 21 мар 2009
    #7
  8. Artemka

    Artemka Администратор Staff Member

    Диод был полужив)) короче 1.97 вместо 2Вт после прогона.
    купил за 2к вместе с доставкой.
    Пока с микролинзой был, спички зажигал, пережигал, все супер было! Сейчас результатов нет, тк нормально не сфокусировать. Будет оптика-будет фокус, а сейчас поцарапанная указочная линза не считается.
    Драйвер на лм358, опорное- тл431. На плате еще индикатор разрядки был, но его распаивать было откровенно лень. хотя три резистора впаять... может и займусь на днях.

    Artemka, 22 мар 2009
    #8
  9. zews

    zews Пользователь

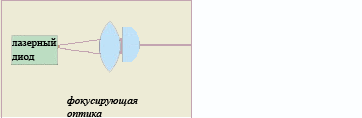

    Я тоже замуд..... к своему оптику подбирать но подобрал(рисунок ниже).Первая линза 15мм в диам. вторая 10мм ,обе без просветления но стекло цейсовское от старого фотика.Коллиматор будет открытого типа.


    Вложения:

    • 121862829073.gif
      Размер файла:
      3,7 КБ
      Просмотров:
      2.048
    zews, 22 мар 2009
    #9
  10. luxor

    luxor Модератор Staff Member

    и как стабилизирует ? а то чёт суслокс парил про то что для лм358 более высокое напряжение надо , скинь схему плиз :oops:

    luxor, 22 мар 2009
    #10
  11. suslox

    suslox Пушистикс Staff Member

    а в этом лазере какое питание то?

    suslox, 22 мар 2009
    #11
  12. luxor

    luxor Модератор Staff Member

    3.7 вольта литий впринципи я и думал оу на литий вешать кстати какие транзисторы туда пойду желательно список просто завтра в магаз поеду

    luxor, 22 мар 2009
    #12
  13. zews

    zews Пользователь

    :unknown:

    zews, 22 мар 2009
    #13
  14. GREY

    GREY Новичок

    У меня вот тоже лежит диод без микролинзы!!! Практичсски нечего не жжет без линзы!!! Зато в точку фокусировать прям красота!!! Получается ровная, а не овальная!!!

    GREY, 22 мар 2009
    #14
  15. luxor

    luxor Модератор Staff Member

    Зевс не обижайся, но всё таки читай внимательней он писал что драйвер на оу :oops:

    luxor, 23 мар 2009
    #15
  16. Artemka

    Artemka Администратор Staff Member

    Стабилизирует отлично, но у меня немного подает ток потому что измерительный резистор греется.. прям берешь и дуешь на резистор и ток на глазах растет)))
    отлично 358 работает от лития. транзюки хз, подбирай сам.. я указал какой поставил. для опытов использовал кт829 дарлингтон.

    Artemka, 23 мар 2009
    #16
  17. luxor

    luxor Модератор Staff Member

    слушай дай схемку драйвера плиз
    и ещё попробуй спаять индикатор разряда а то твоя схемка на лм358 чёт не хочет работать :(

    luxor, 23 мар 2009
    #17
  18. suslox

    suslox Пушистикс Staff Member

    проверяй внимательно сборку...возможно микруха битая - мне разок такое попадалось...

    suslox, 23 мар 2009
    #18
  19. zews

    zews Пользователь

    Просто не понял о каком драйвере идёт речь.

    zews, 23 мар 2009
    #19
  20. luxor

    luxor Модератор Staff Member

    Артём попробуй плиз свою схему контроля разряда аккума а то у меня чёт не пашет ни как :(

    luxor, 24 мар 2009
