12к проектор

Тема в разделе 'Строящиеся проекты', создана пользователем vitalkalm, 13 янв 2010.

  1. vitalkalm

    vitalkalm Пользователь

    Несколько фоток того, что умеет мой проектор. К выходным обещаю подготовить отчет и ответить на все интересующие вопросы.
    P.S. По поводу гальванометров - после долгих экспериментов вернулся к исходному варианту, простые - как у Norm-a, но работают лучше.

  2. Inspiron

    Inspiron Пользователь

    Re: Установка лазерных эффектов

    Хотите сказать это жёсткие у вас так рисуют? Что то мне не верится.

  3. vitalkalm

    vitalkalm Пользователь

    Re: Установка лазерных эффектов

    Да нет, не жесткие. Я на них еще года полтора назад пробовал че-нибудь нарисовать, потом забросил эту идею. У меня как на фотка с http://elm-chan.org/works/vlp/report_e.html , но с оптической обратной связью. Вбщем почти все с сайта http://laserium.narod.ru/

  4. vitalkalm

    vitalkalm Пользователь

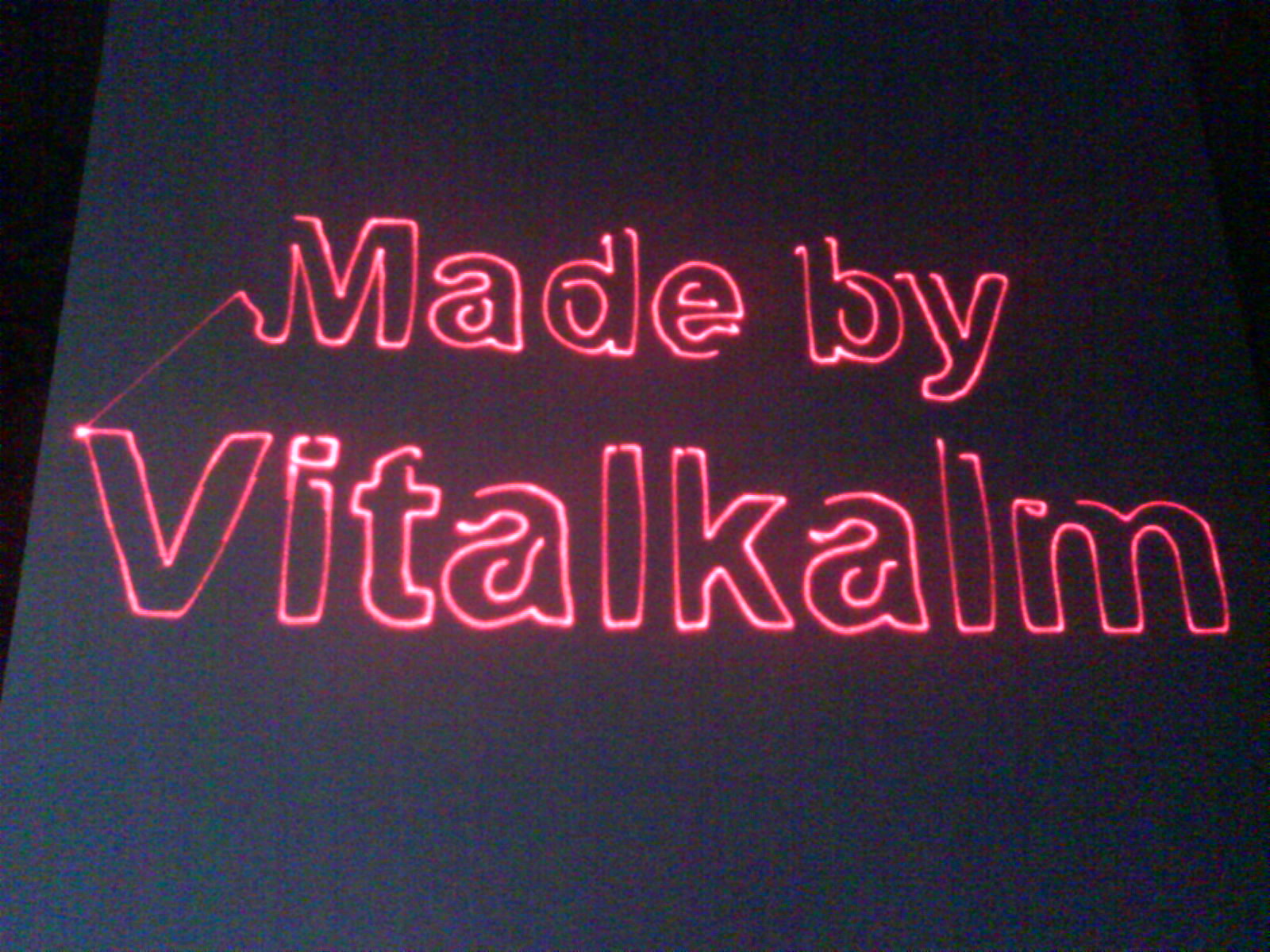

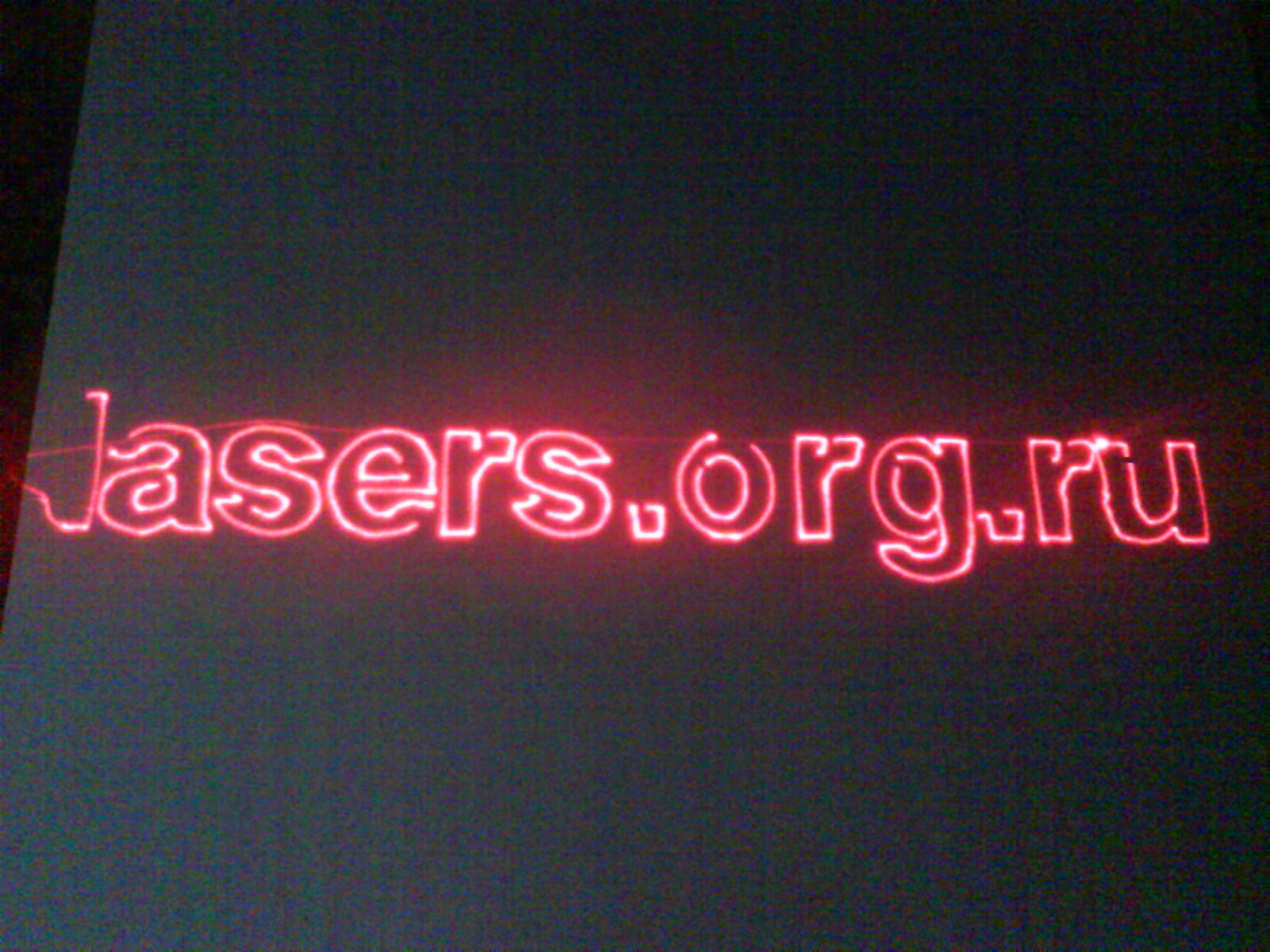

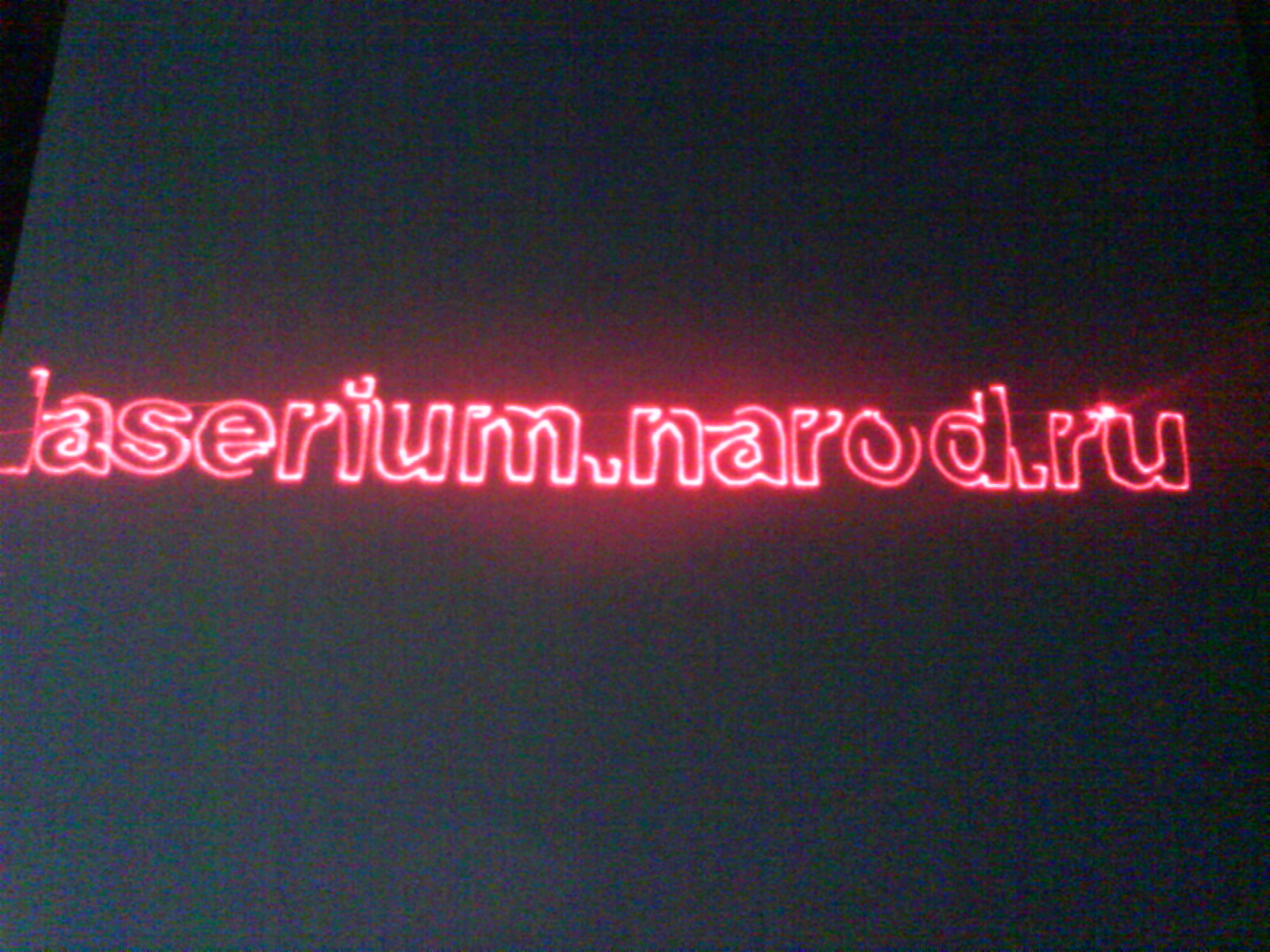

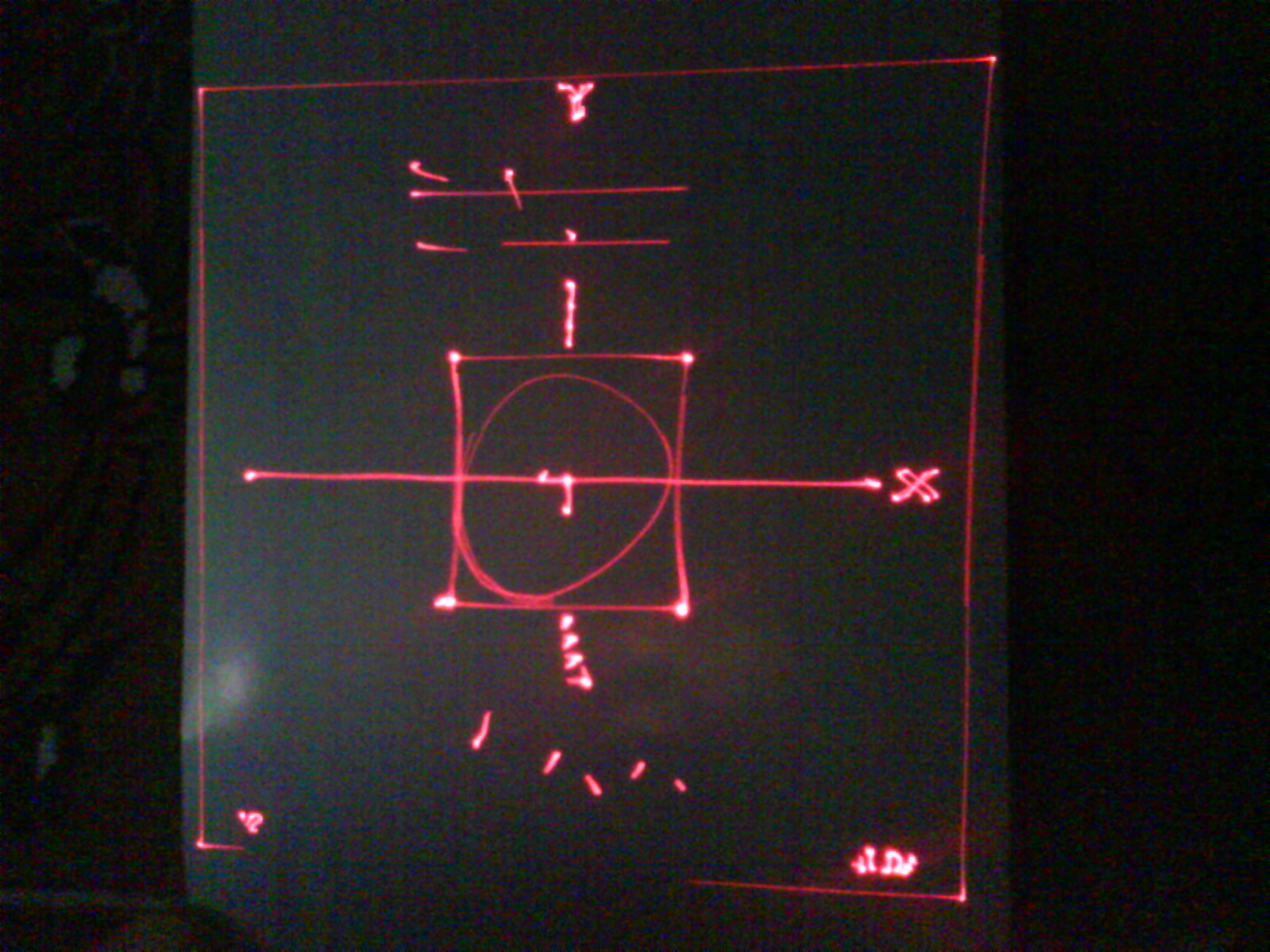

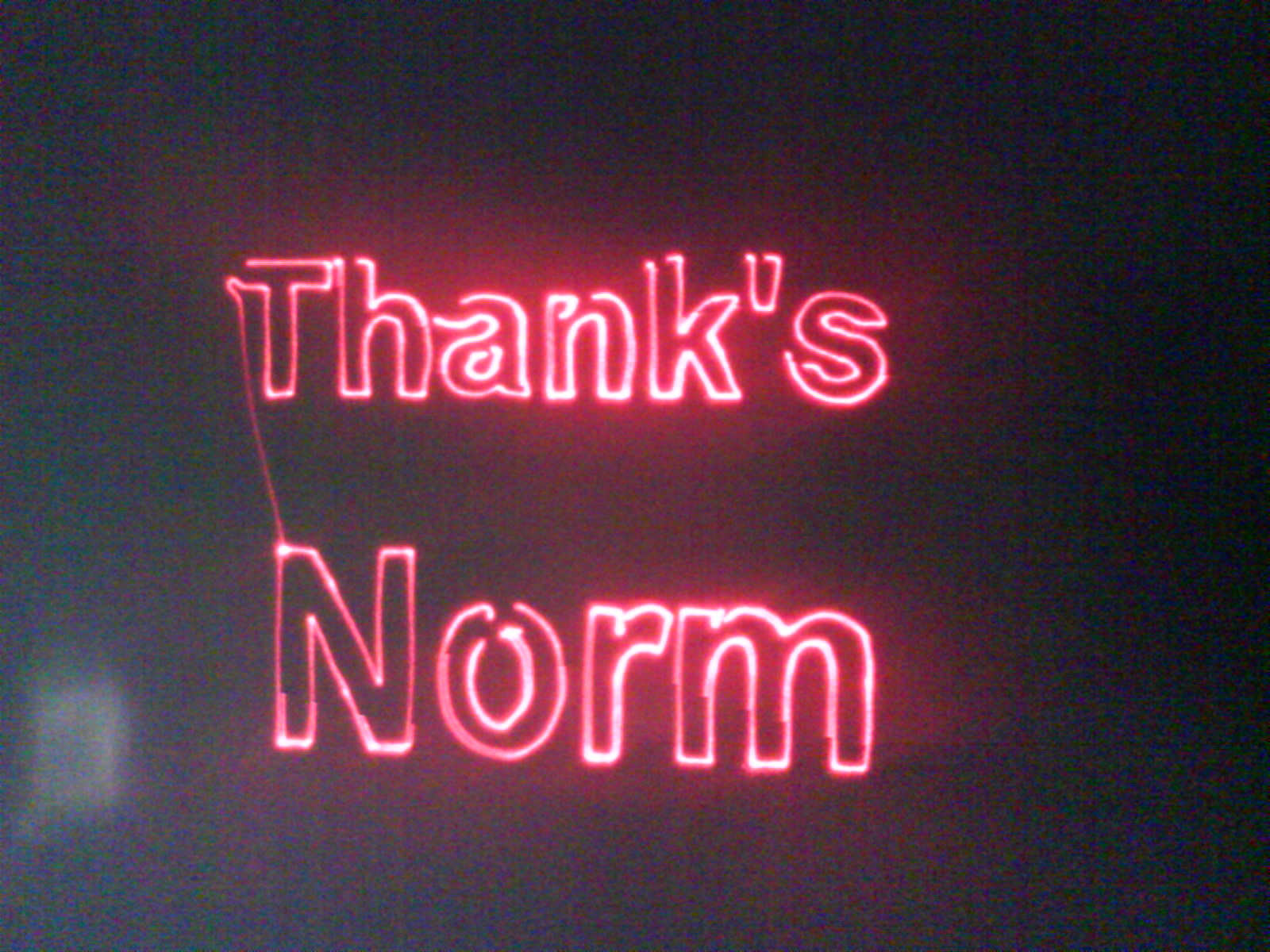

    Несколко неудачного качества, но... (снимал телефоном жены)


    Вложения:

    • DSC00633.JPG
      Размер файла:
      364,6 КБ
      Просмотров:
      2.604
    • DSC00630.JPG
      Размер файла:
      348,9 КБ
      Просмотров:
      2.545
    • DSC00632.JPG
      Размер файла:
      346,9 КБ
      Просмотров:
      2.791
    • DSC00631.JPG
      Размер файла:
      348,6 КБ
      Просмотров:
      2.750
    • DSC00629.JPG
      Размер файла:
      322,4 КБ
      Просмотров:
      2.772
  5. vitalkalm

    vitalkalm Пользователь

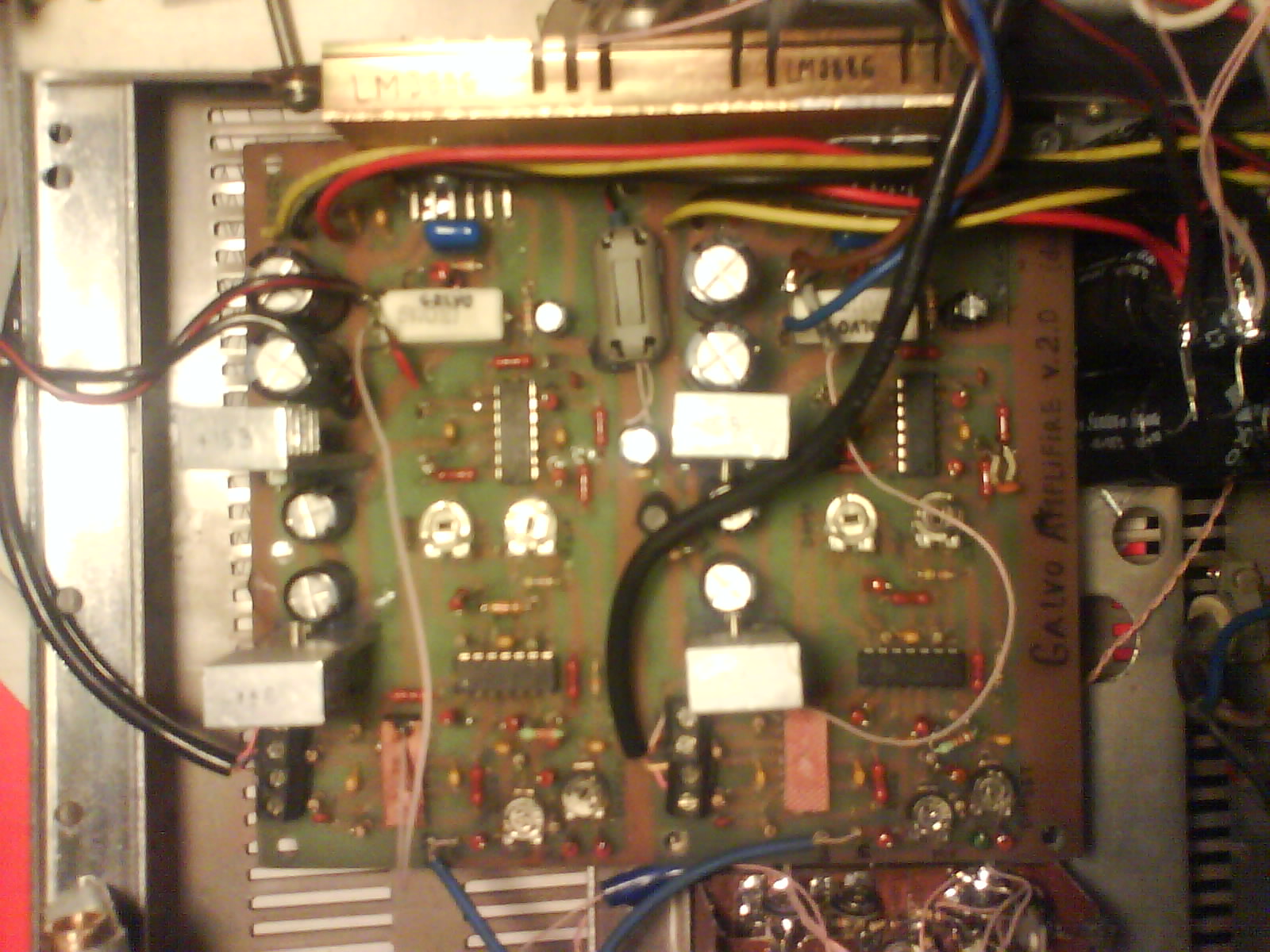

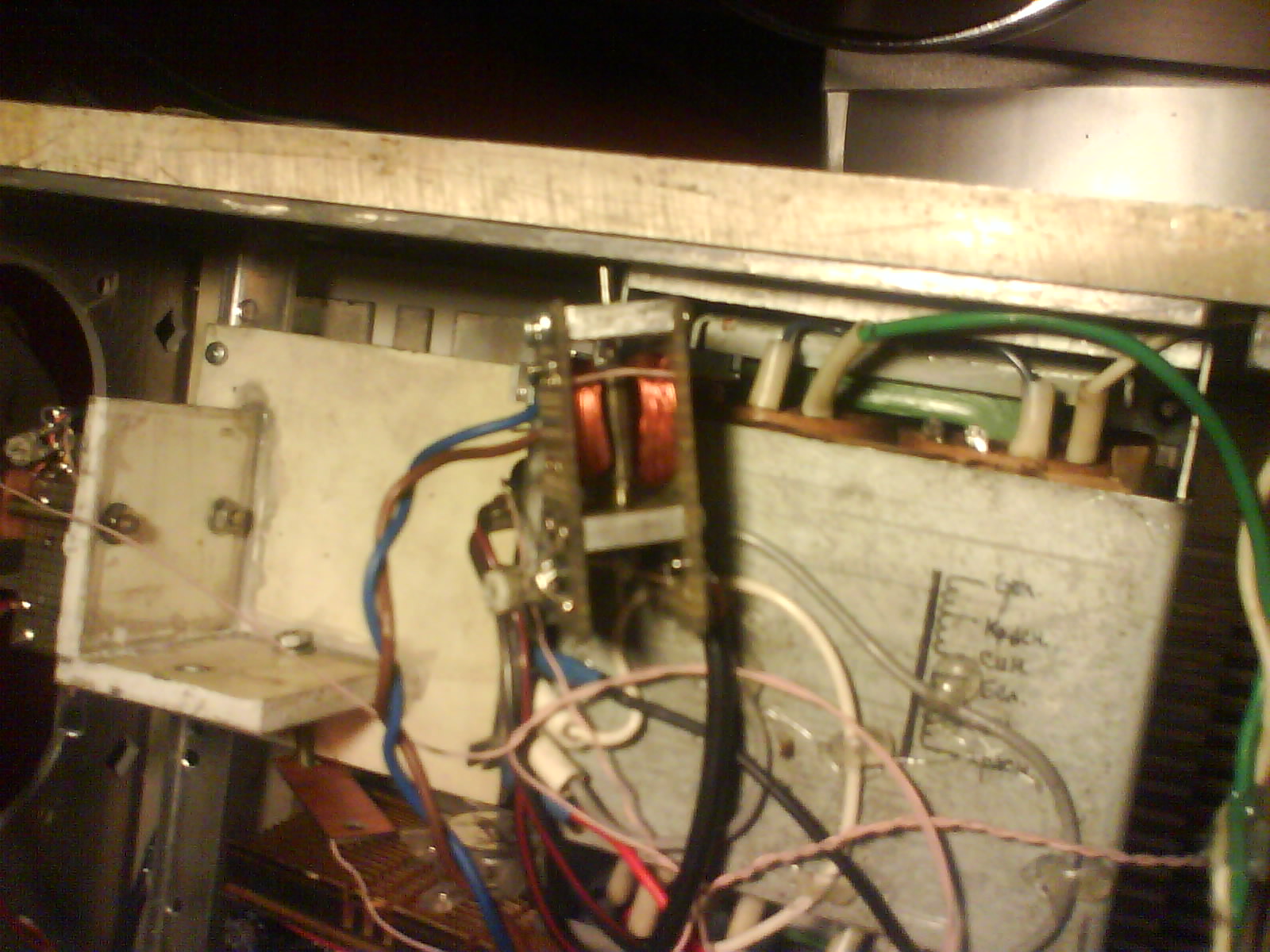

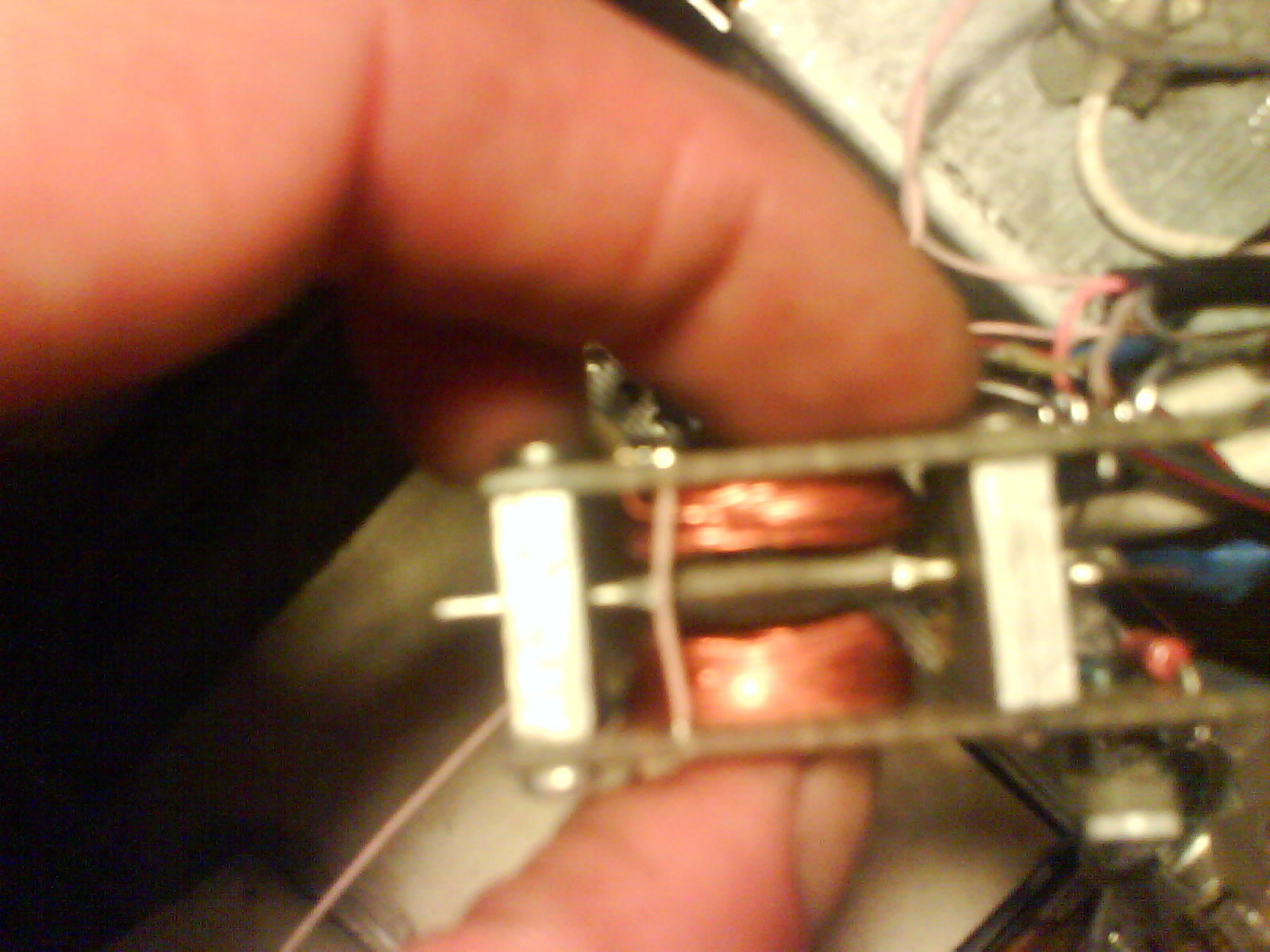

    Собственно железо


    Вложения:

    • DSC00617.JPG
      Размер файла:
      398,5 КБ
      Просмотров:
      2.853
    • DSC00621.JPG
      Размер файла:
      331,2 КБ
      Просмотров:
      2.852
    • DSC00620.JPG
      Размер файла:
      300,2 КБ
      Просмотров:
      2.876
    • DSC00619.JPG
      Размер файла:
      248,7 КБ
      Просмотров:
      2.920
  6. vitalkalm

    vitalkalm Пользователь

  7. Yaki

    Yaki Новичок

    грац, очень круто.
    Как связывали с компом? LPT? какой софт?

  8. vitalkalm

    vitalkalm Пользователь

    Софт - NLS167, через LPT - порт. Источники информации - на фотках.

  9. qwww

    qwww Новичок

    Как Вы делаете картинки с текстом для NLS? Рисуете вручную или программкой?

  10. vitalkalm

    vitalkalm Пользователь

    В последней версии NLS есть такая штука "Auto trce" называется. Пишу текст в paint? а затем с помощью NLS перевожу в ILD формат, там же и оптимизирую.

  11. Российская Федерация

    Российская Федерация Пользователь

    Даааа.....Вот это шоколад.... Реально крутой девайс, а главное полностью рабочий!

    Не поведаете изумлённой публике схемку?))

  12. vitalkalm

    vitalkalm Пользователь

    Все уже поведано. Смотрите в параллельных темах форума с соответствующими названиями. Основа проекта - http://laserium.narod.ru/, http://norm.servehttp.com/ - там все схемы и информация. И конечно-же ребята с форума помогли. В планах - поменять (смешать два цвета ) лазер на зелёный 20-30мВт (сейчас примерно 100мВт красный из DVD), и раздобыть зеркало из лазерного принтера для гальванометров.
    Размер картинки с расстояния 3м - 2 на 2 метра максимум. На лицевую панель вынес сдвоенный переменный резистор для регулировки уровня входного сигнала на усилители гальванометров, таким образом можно оперативно изменять размер картинки пропорционально по обеим осям.
    Отдельное спасибо Сергею Козлову UK8AMK за предоставленую инфу на сайте. От которого очень жду продолжения проекта контроллера лазерного проектора с ридером MicroSD на Atmega48(8).

  13. Artemka

    Artemka Администратор Staff Member

    Супер! молодца!!

  14. Yaki

    Yaki Новичок

    т.е. теоретически можно любое контурное изображение перевести? а следовательно и сделать видео я прально понимаю? Вот только скорость прорисовки :cry:
    интересно сделать линейку проекторов :confused: разбить картинку на квадраты, каждому проектору свой, как то все это програмно связать и получится уже нехило, даже 2 - 3 сканера :|

  15. vitalkalm

    vitalkalm Пользователь

    Лучше один проектор с хорошей скоростью.


    Вложения:

    • DSC00636.JPG
      Размер файла:
      309,7 КБ
      Просмотров:
      1.973
  16. электроприводчик

    электроприводчик Пользователь

    Ну дела молодец!!!!!!!Держи5!
    а где статься с полным описанием всего? и схему бы хотелось увидеть (печатку всмысле.)

  17. Deny

    Deny Новичок

    Результат в 12К впечатляет,даже UK8MK только на 9К нормально рисовал.

  18. zavek

    zavek Пользователь

    Браво, превосходный результат!!!
    Хотелось бы уточнить, какие магниты были применены в данных гальвонометрах???

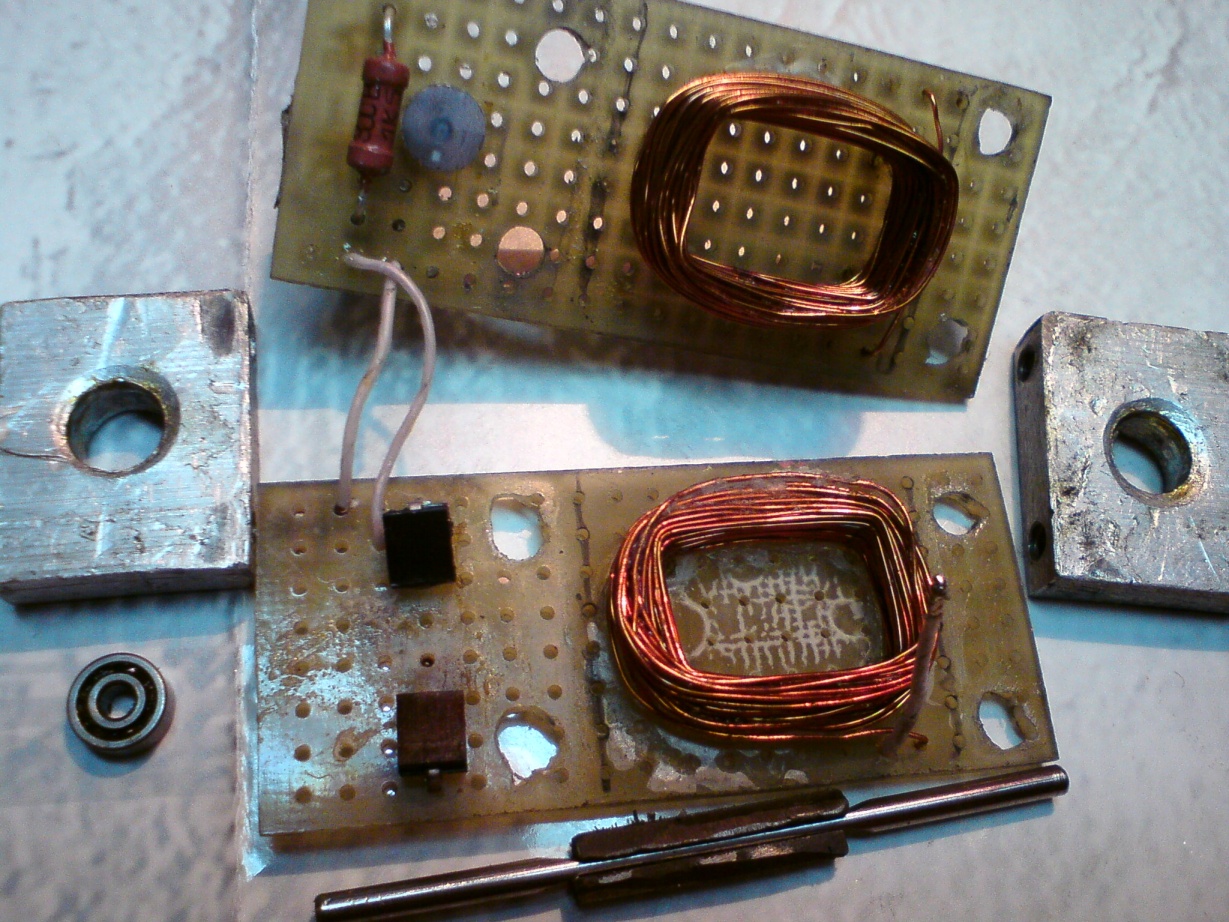

  19. vitalkalm

    vitalkalm Пользователь

    Магниты выпилил из старых винчестеров


    Вложения:

    • DSC00131.JPG
      Размер файла:
      483,6 КБ
      Просмотров:
      1.257
  20. Acinonyx

    Acinonyx Пользователь

    катушка залита суперклеем?


Поделиться этой страницей
