советские полупроводниковые лазеры и модули

Тема в разделе 'Обо всем', создана пользователем suslox, 9 дек 2010.

  1. suslox

    suslox Пушистикс Staff Member

    решил создать тему про советские лазерные диоды и модули..

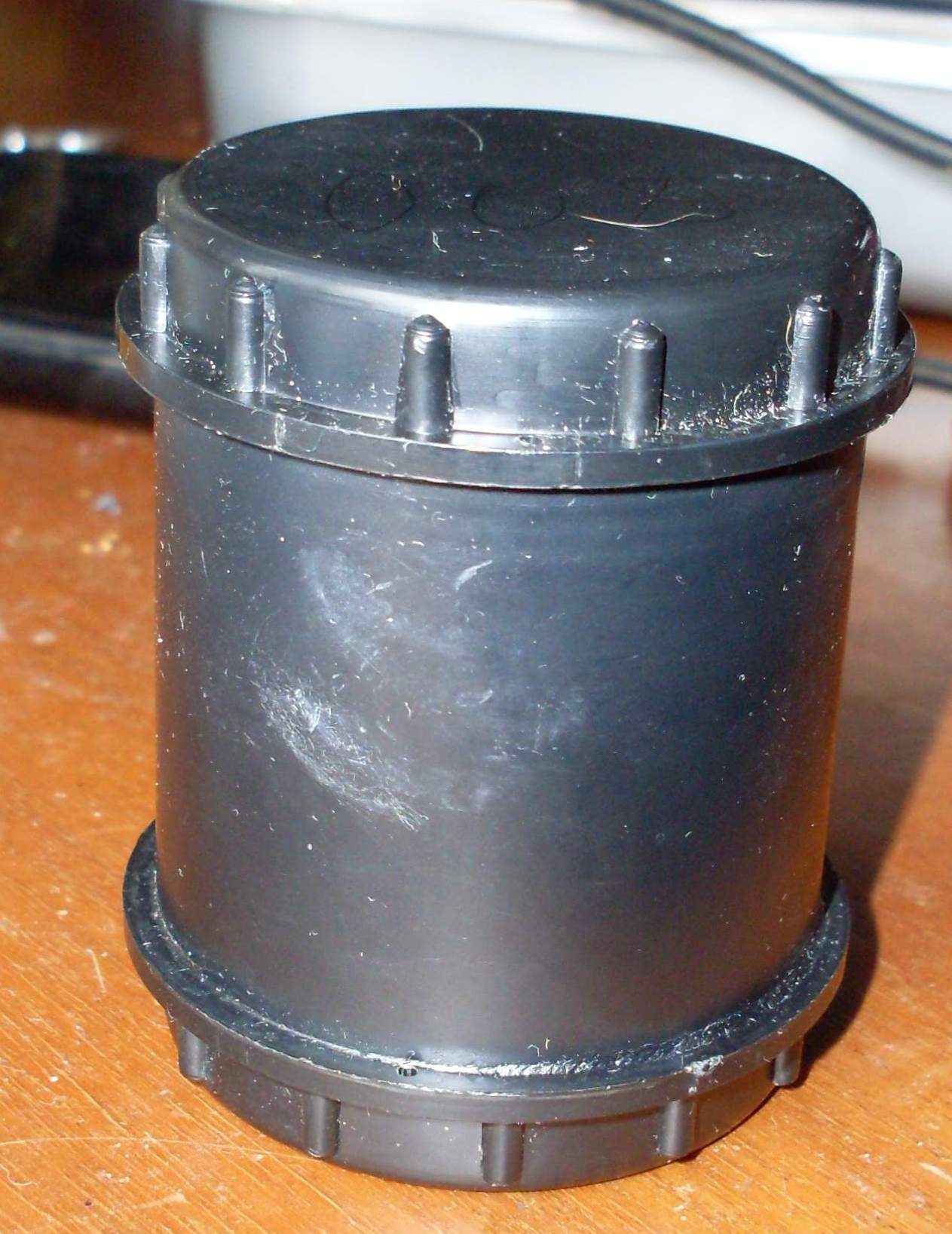

    начнем с крупного импульсного ЛПИ-12 :)


    Вложения:

  2. suslox

    suslox Пушистикс Staff Member

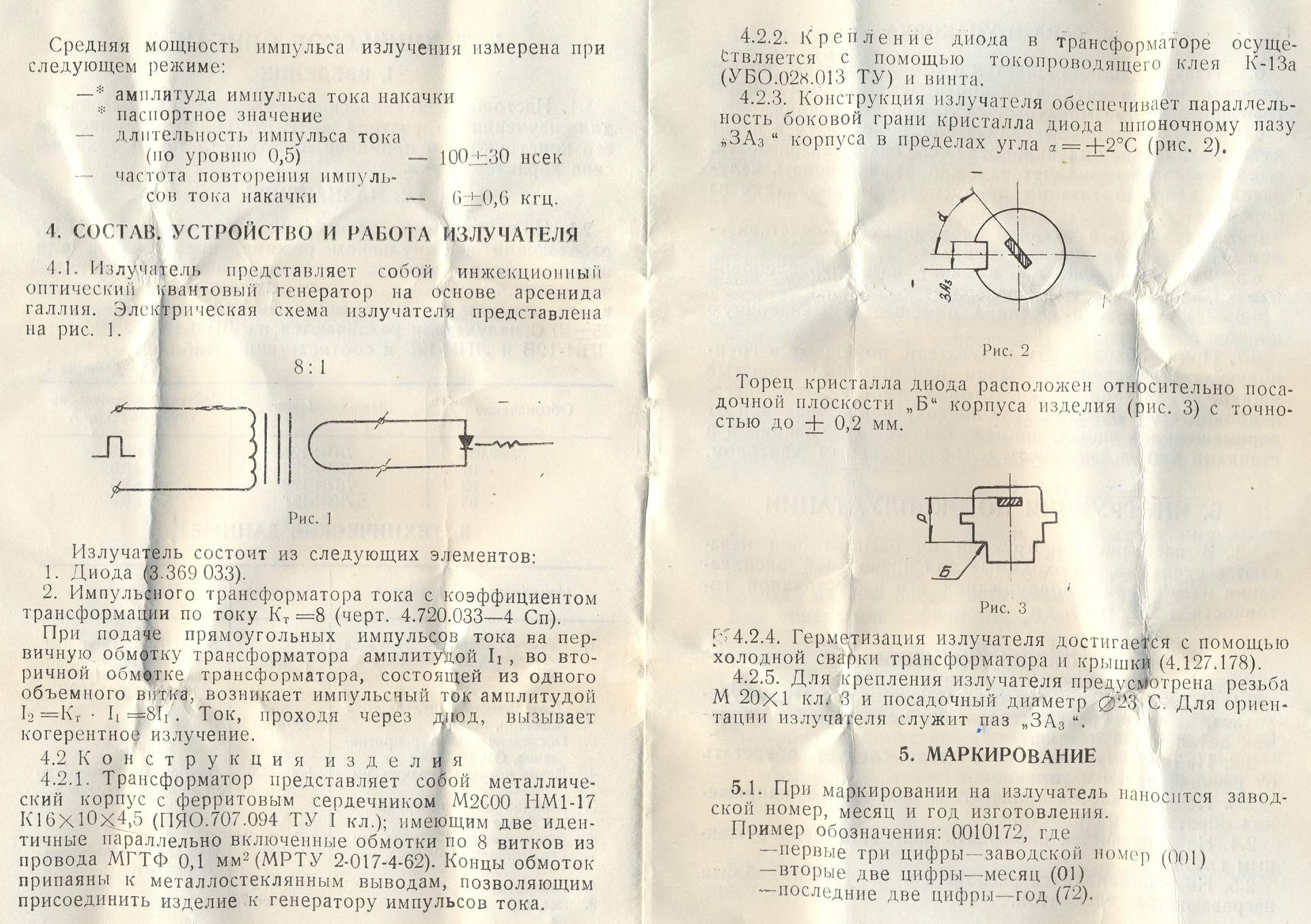

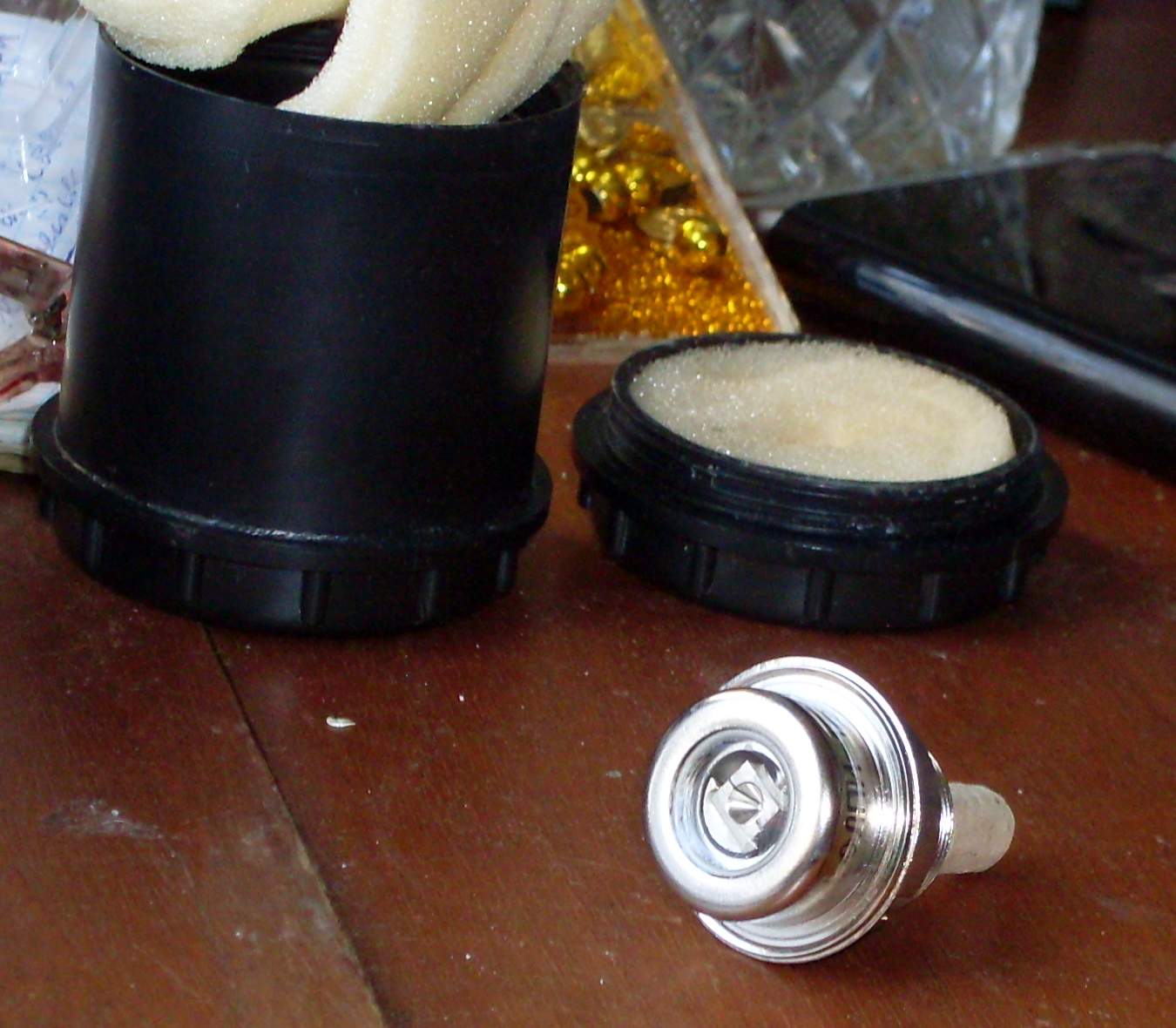

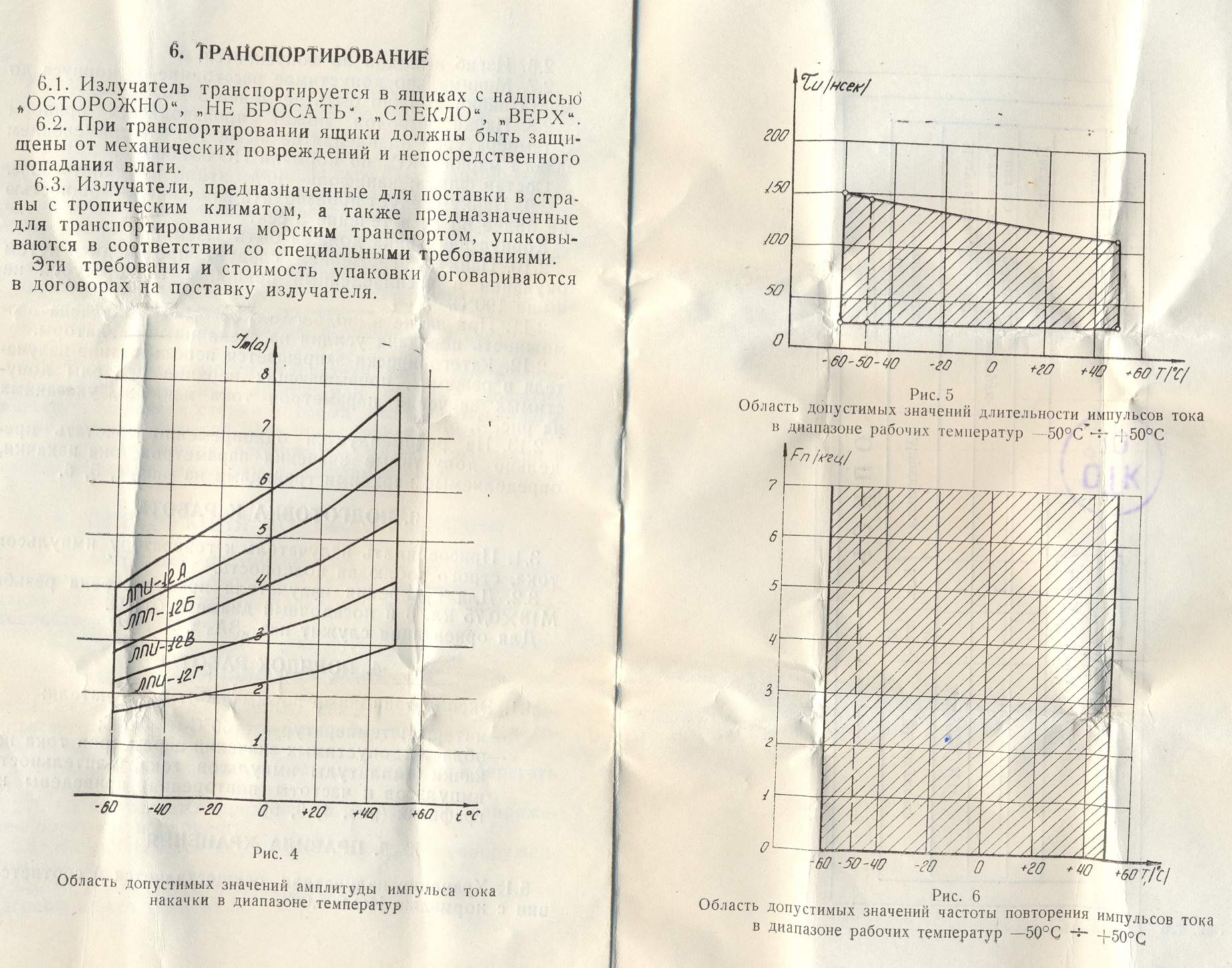

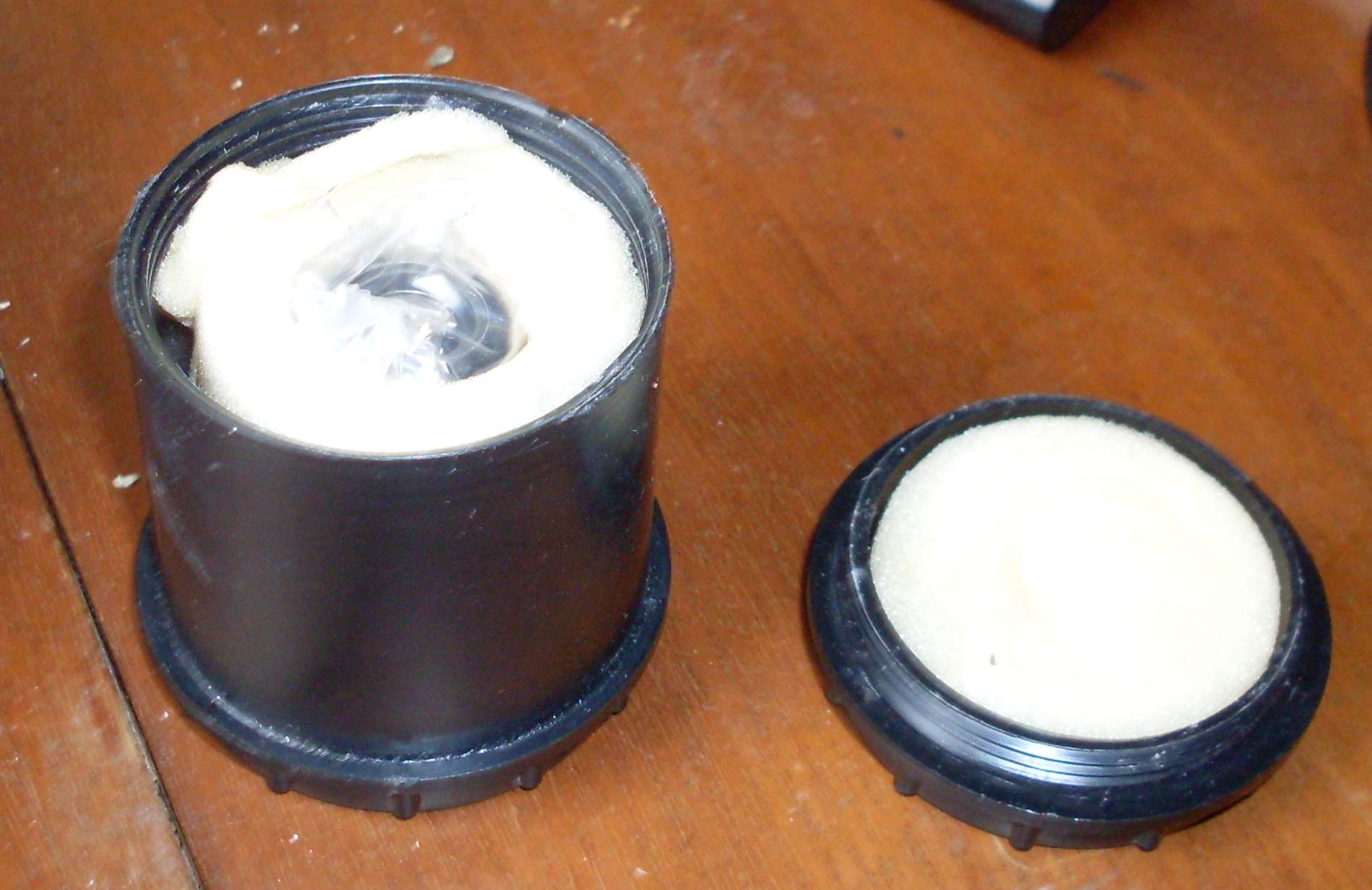

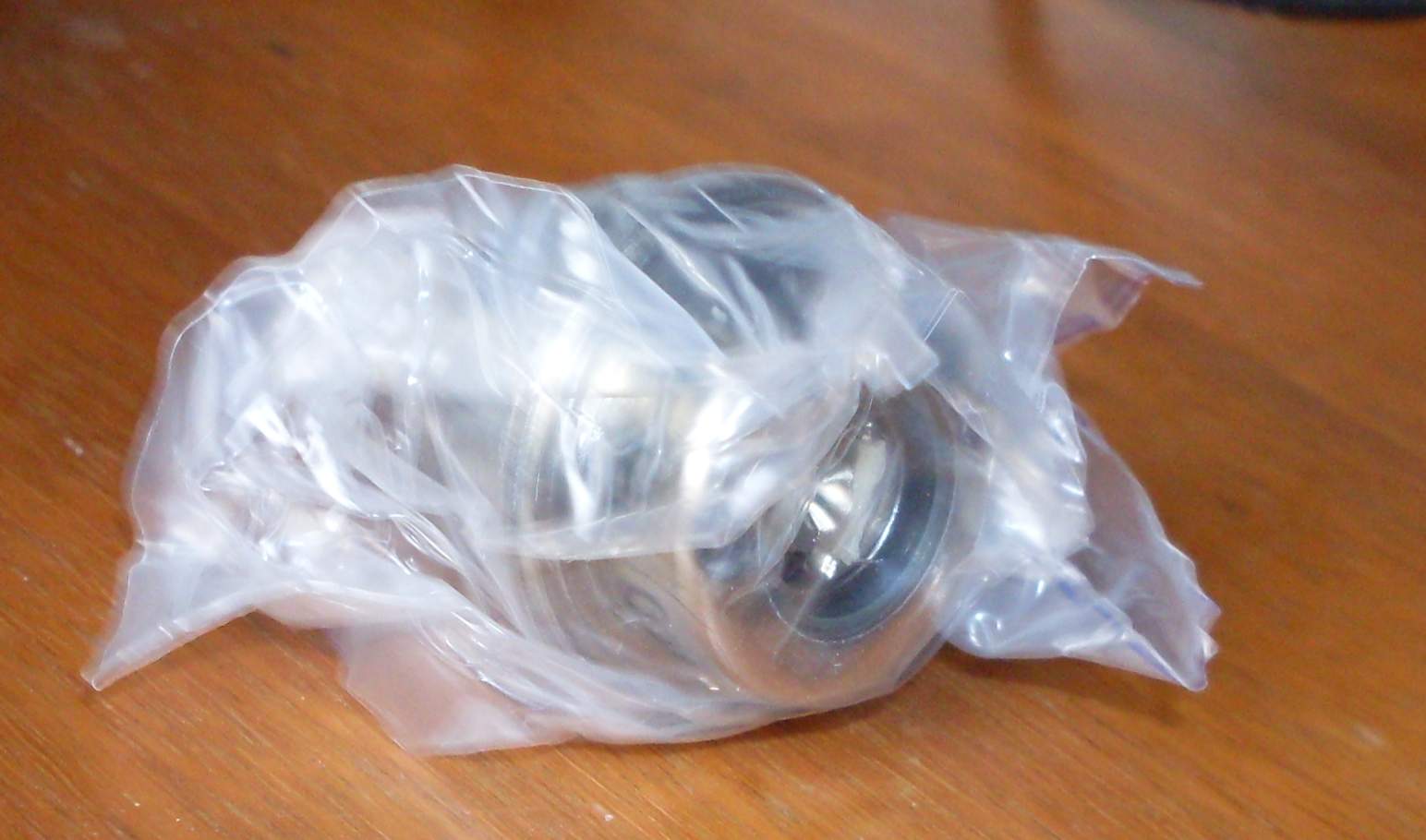

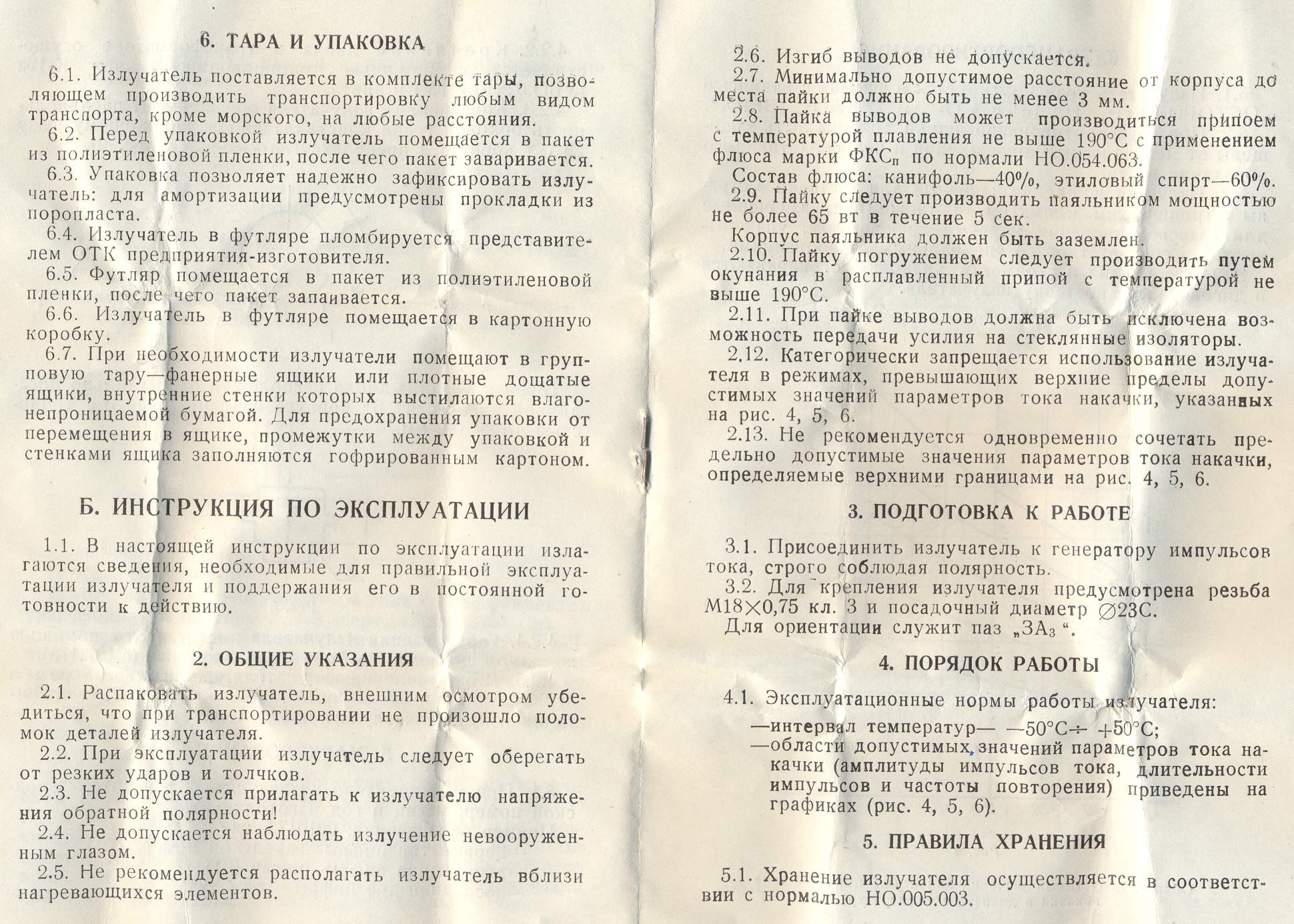

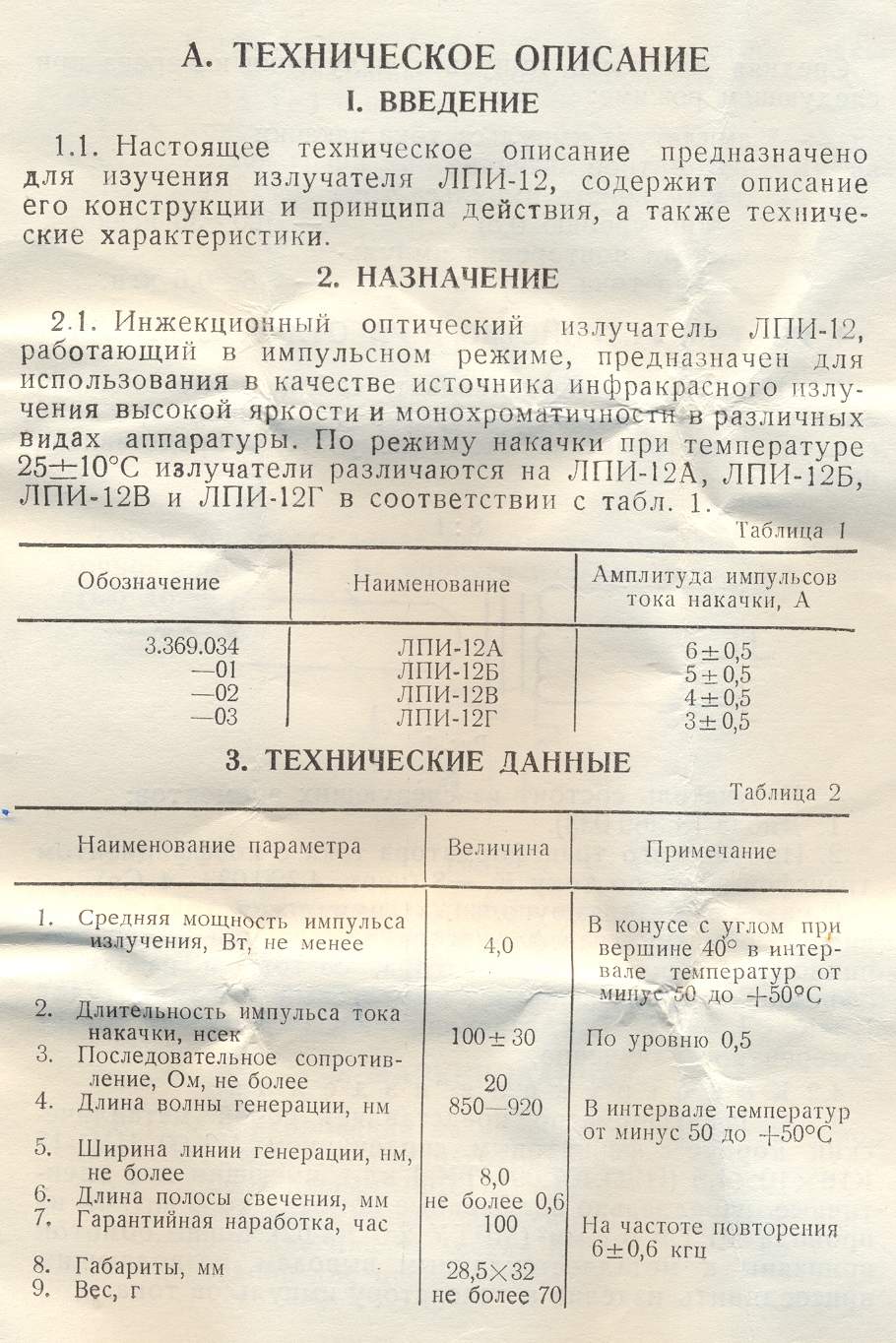

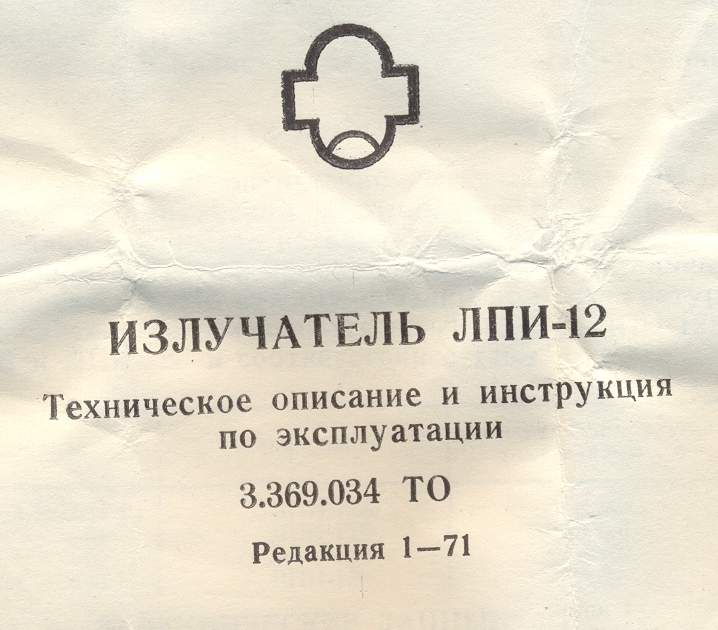

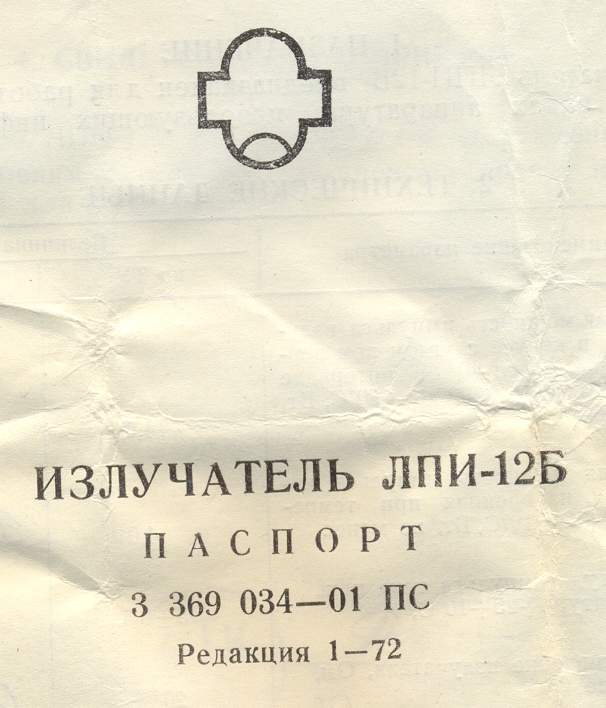

    вот сам диод и полное его описание...эхх, на современные лд такие бы паспорта иметь(((


    Вложения:

  3. Витёк

    Витёк Модератор Staff Member

    Я уже выкладывал здесь, но выложу ещё раз, "до кучи".

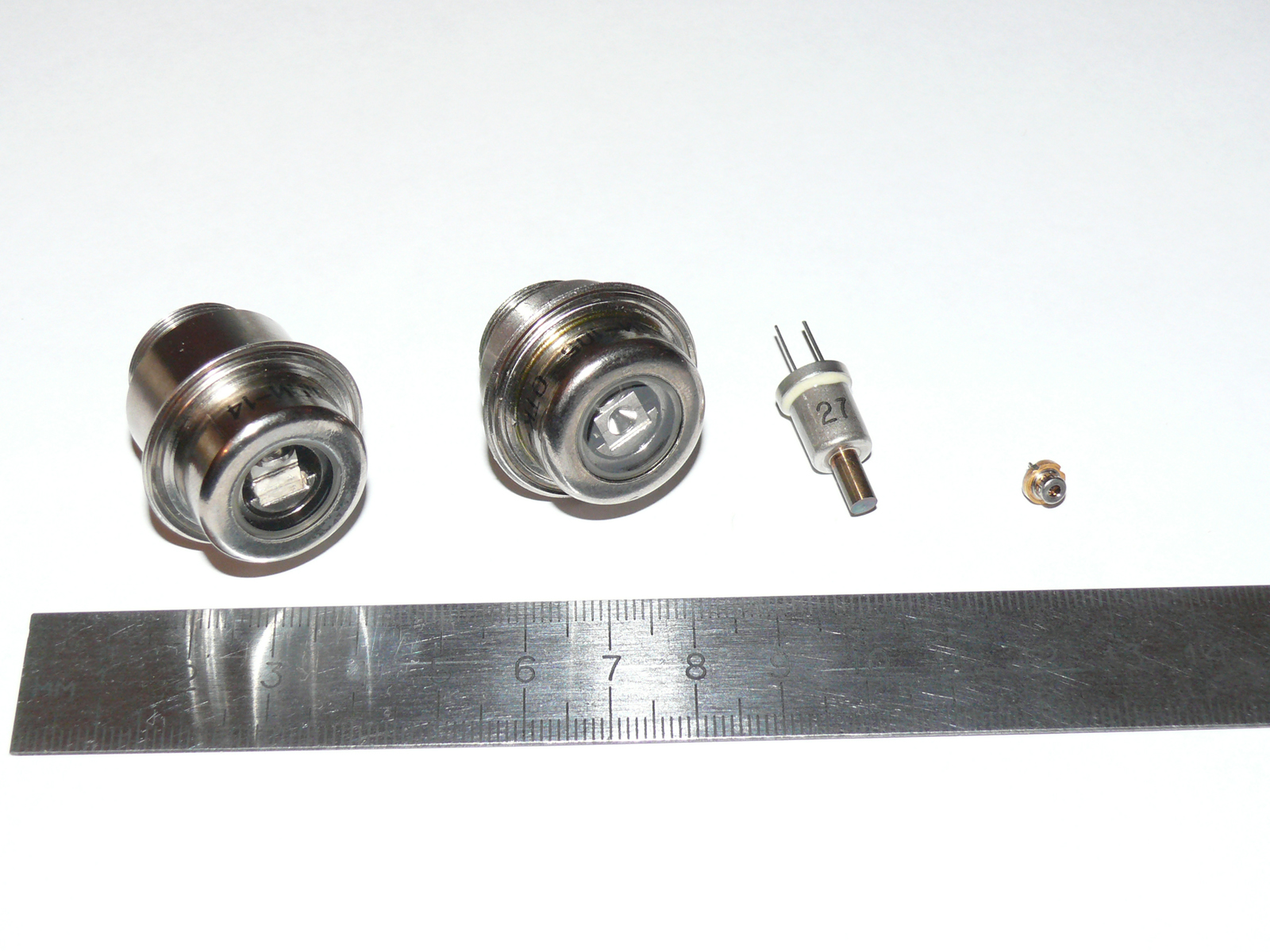

    Мои ЛПИ 14 и ЛПИ 105 и ещё какой-то слабенький совсем... Их уже обсуждали, они интересны только как музейные экспонаты.
    [attachment=0:znemx1j1]LPI.jpg[/attachment:znemx1j1]

    Их размеры впечатляю, импульсные мощности тоже. Но средние мощности не вдохновляют.
    Держать в руках приятно :)


    Вложения:

    • LPI.jpg
      Размер файла:
      920,6 КБ
      Просмотров:
      1.317
  4. suslox

    suslox Пушистикс Staff Member

    да было вроде обсуждение, но наверное давно потерялось :) вот я заново и начал)

  5. Витёк

    Витёк Модератор Staff Member

  6. suslox

    suslox Пушистикс Staff Member

    :oops: ну извини...но так или иначе этого там еще нет :p

  7. Shah

    Shah Пользователь

    [spoiler:tncbtpa4]на будующий год у мну есть шанс зохабарить подобные сабжи ;)[/spoiler:tncbtpa4]

  8. Clud

    Clud Новичок

    на данный момент раритет) в рабочем состоянии?

  9. suslox

    suslox Пушистикс Staff Member

    новый в пломбированной упаковке был)))

  10. chem_kot

    chem_kot Модератор Staff Member

    Прикольные экспонаты))) А трансформатор оттуда удалить нельзя? И где они в промышленности применялись?

  11. suslox

    suslox Пушистикс Staff Member

    разбирать его не планирую :p

    использовались видимо в дальномерах, оптических исследованиях, может в медицине

  12. suslox

    suslox Пушистикс Staff Member

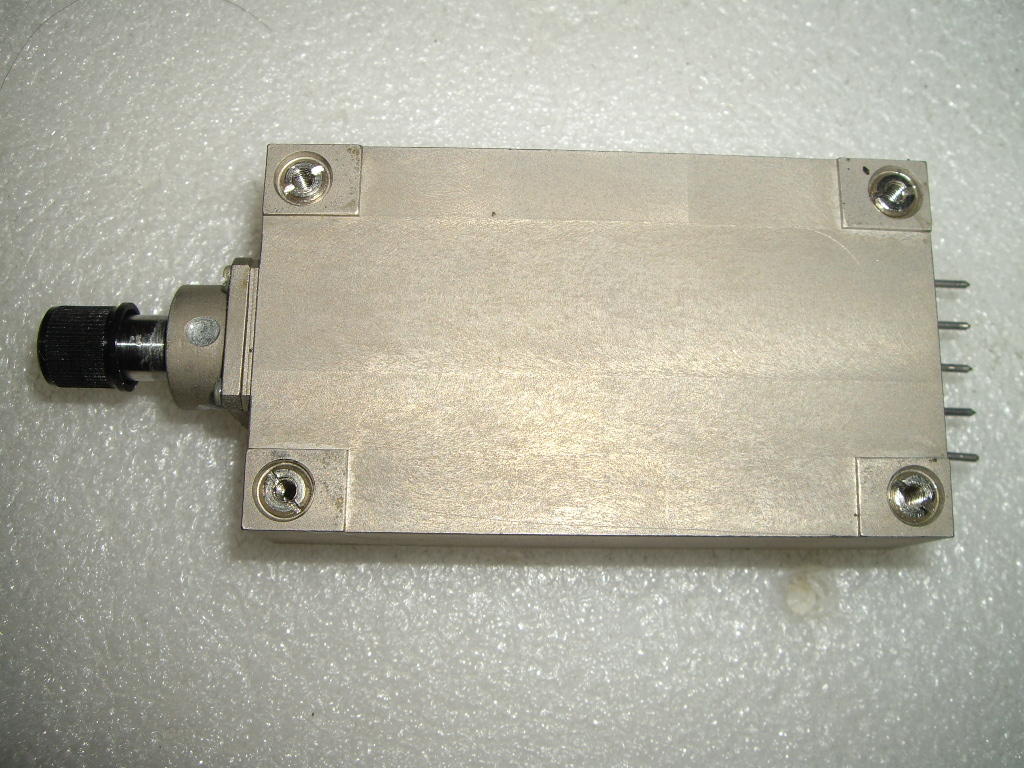

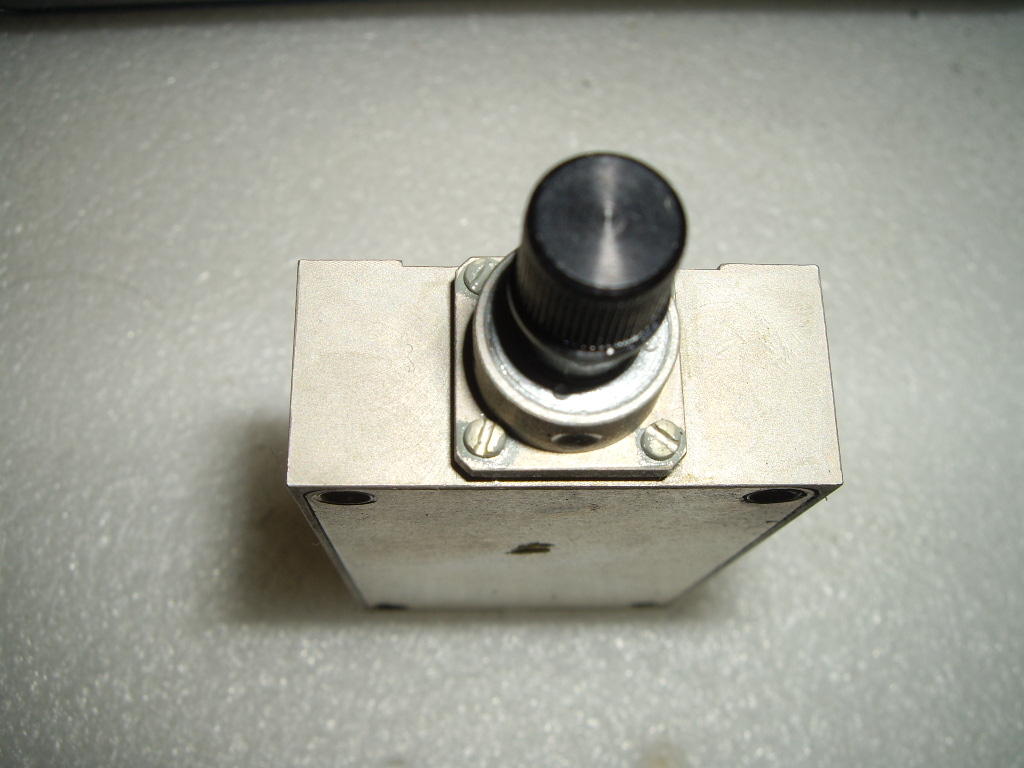

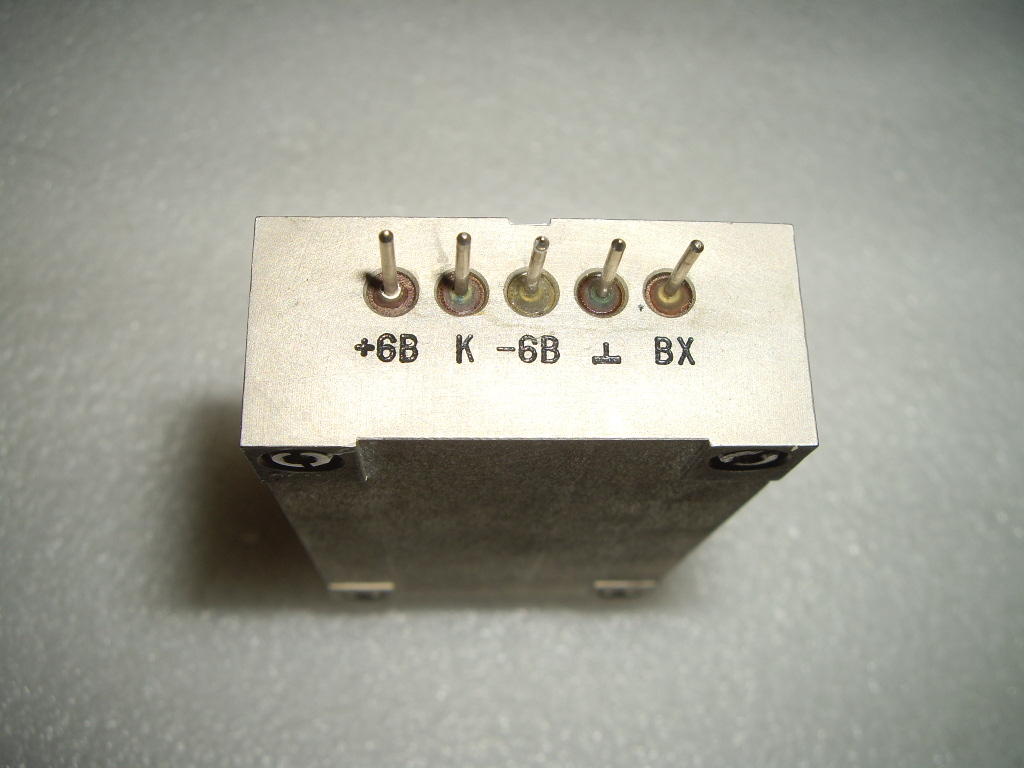

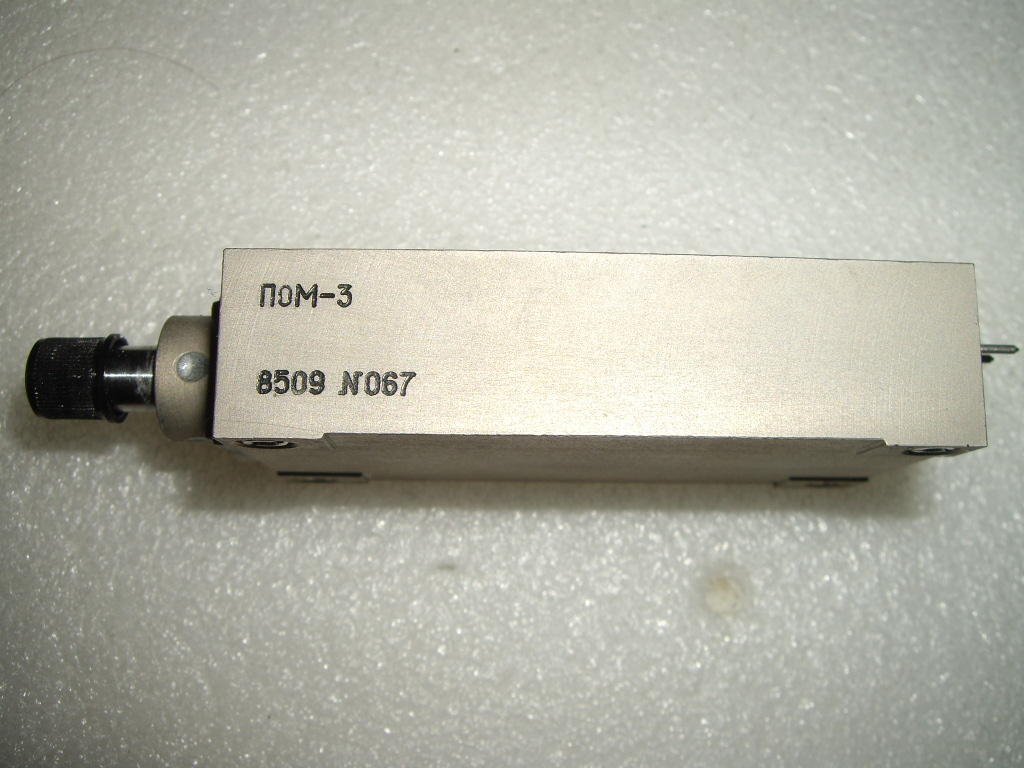

    а вот и ПОМ-3 - передающий отпический модуль для ВОЛС.

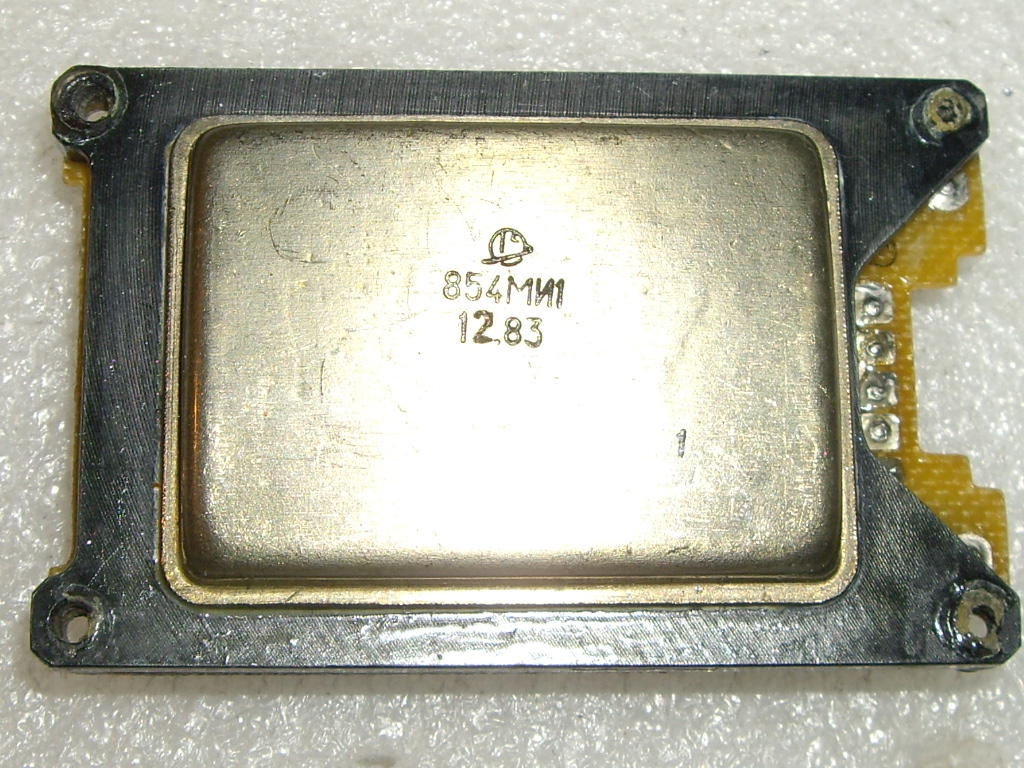

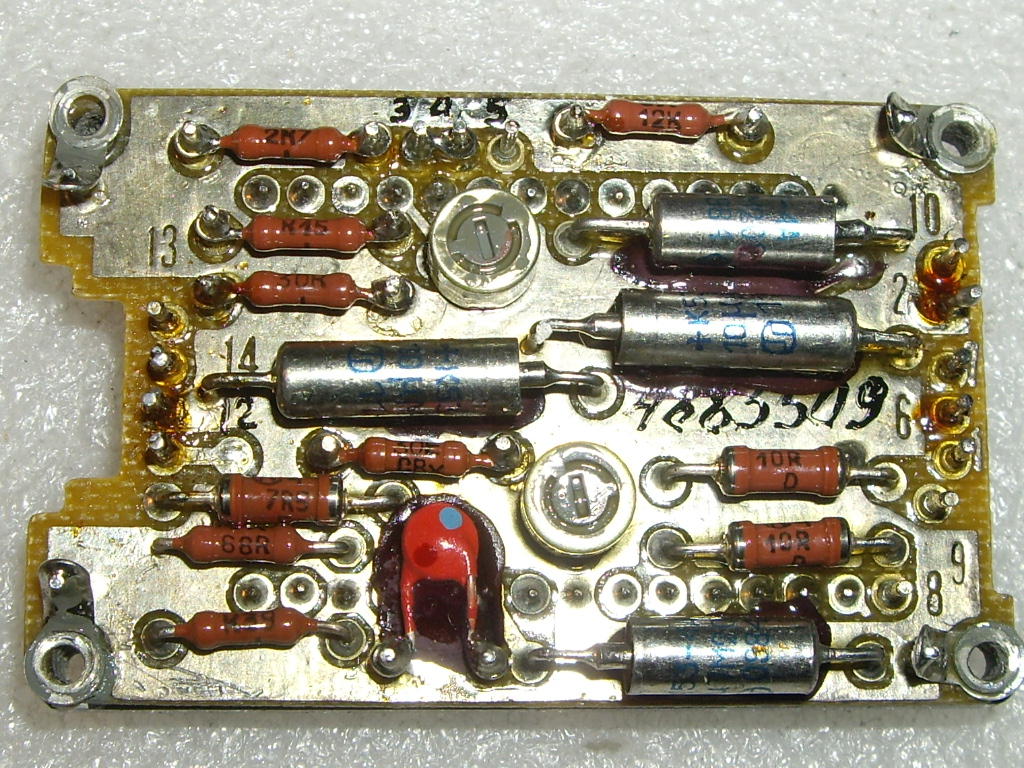

    блок состоит из полупроводникового ик лазера с фотодиодом обратной связи ИЛПН-203 и платы модулятора со стабилизацией средней мощности излучения, реализованный на гибридной сборке 854МИ1 :)

    фотки его ниже)
    кстати в корпусе от такого модуля я собрал свой первый ик лазер:
    viewtopic.php?f=84&t=885&start=0


    Вложения:

    • 101n6Mh.jpg
      Размер файла:
      125,9 КБ
      Просмотров:
      1.133
    • 101n6Mk.jpg
      Размер файла:
      83,4 КБ
      Просмотров:
      1.124
    • 201n6Mt.jpg
      Размер файла:
      65,1 КБ
      Просмотров:
      1.120
    • 301n6MG.jpg
      Размер файла:
      57,3 КБ
      Просмотров:
      1.131
    • 301n6CG.jpg
      Размер файла:
      204,7 КБ
      Просмотров:
      1.165
    • 301n6Cy.jpg
      Размер файла:
      154,9 КБ
      Просмотров:
      1.162
  13. suslox

    suslox Пушистикс Staff Member

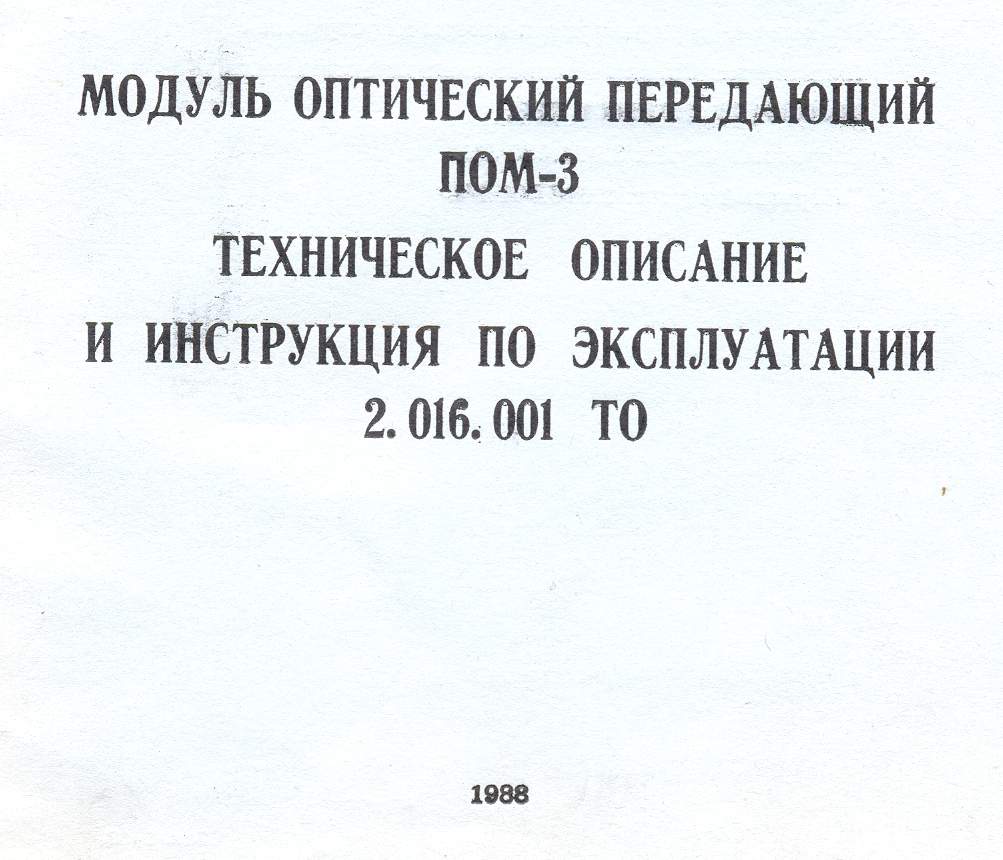

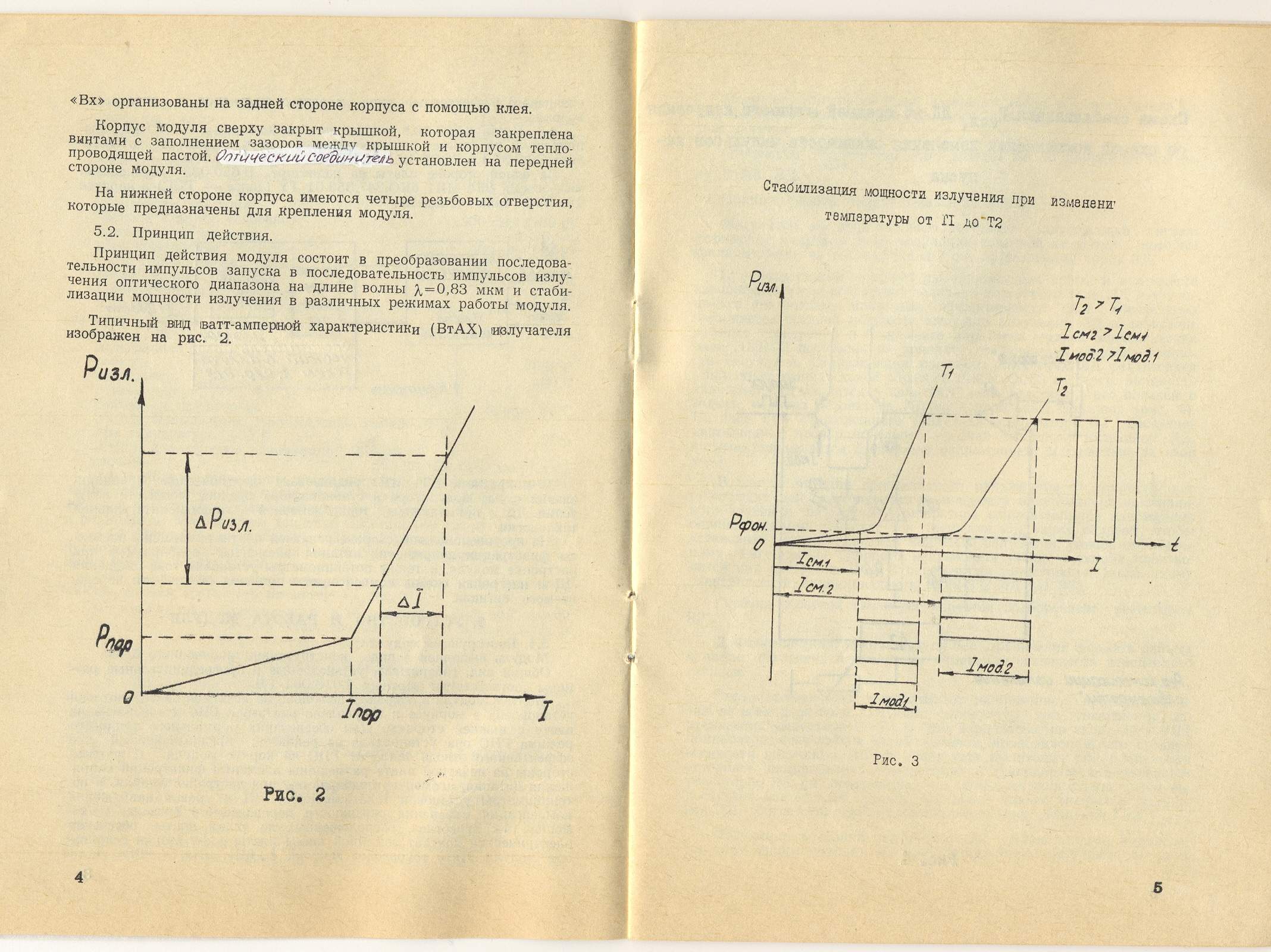

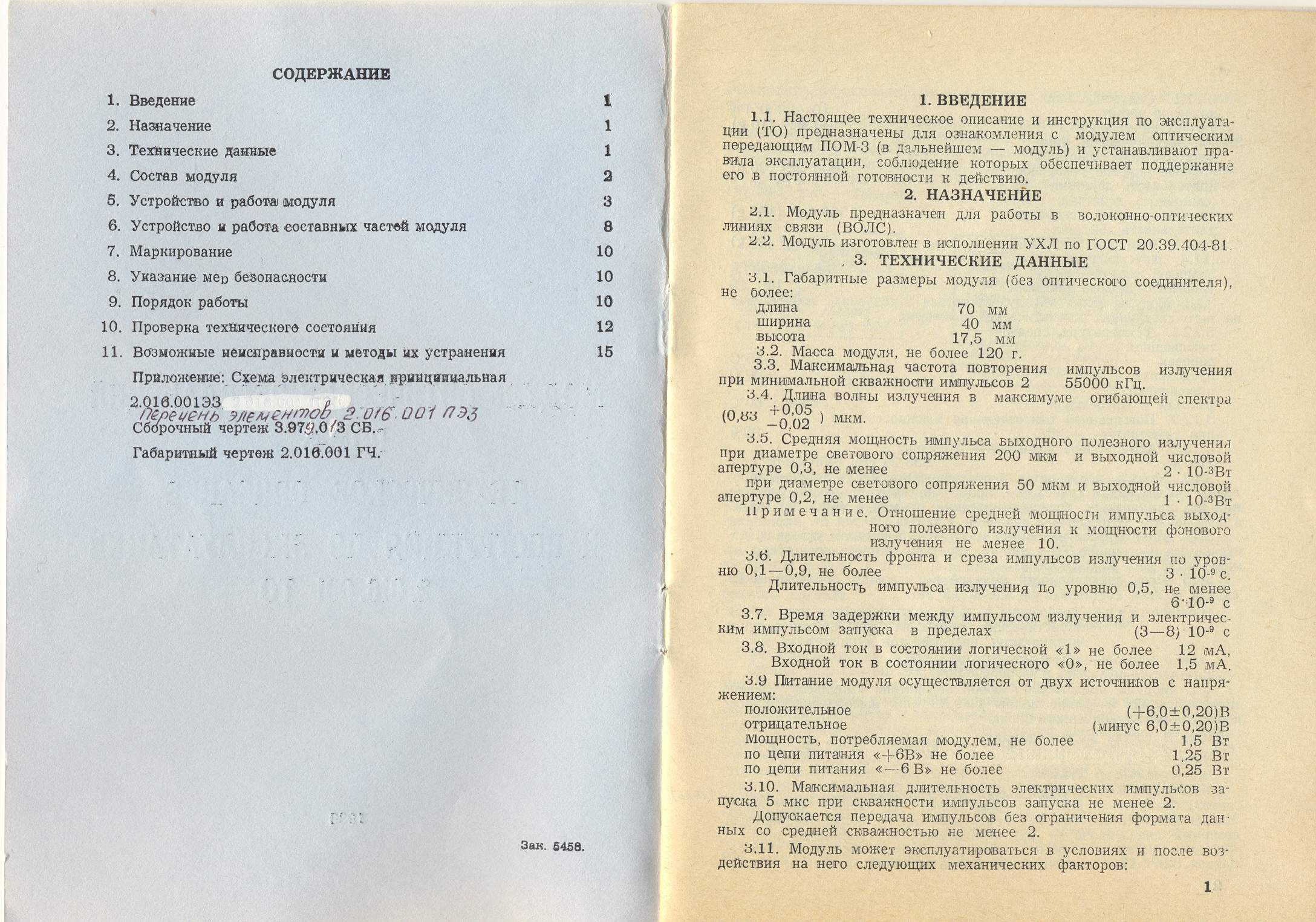

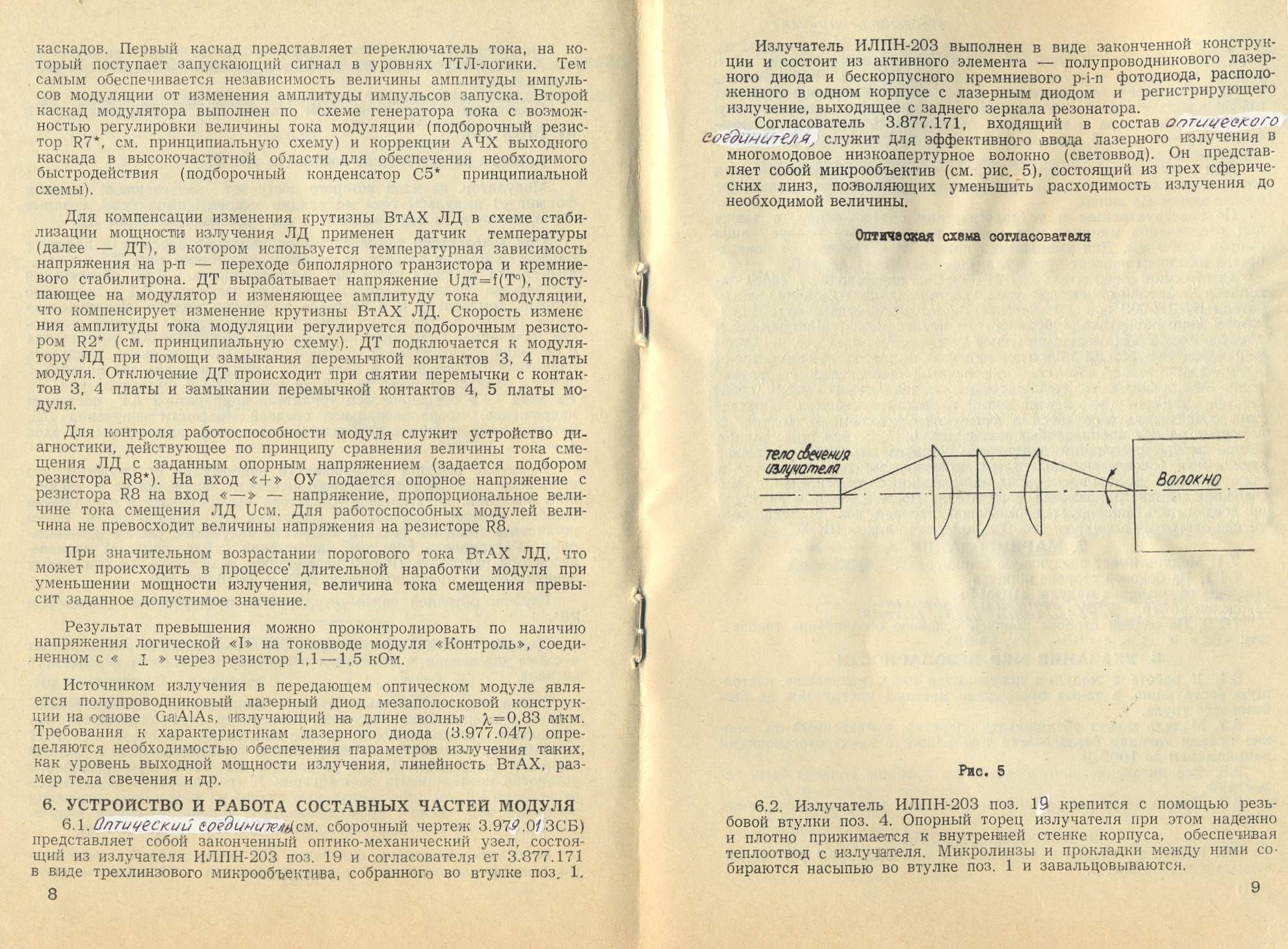

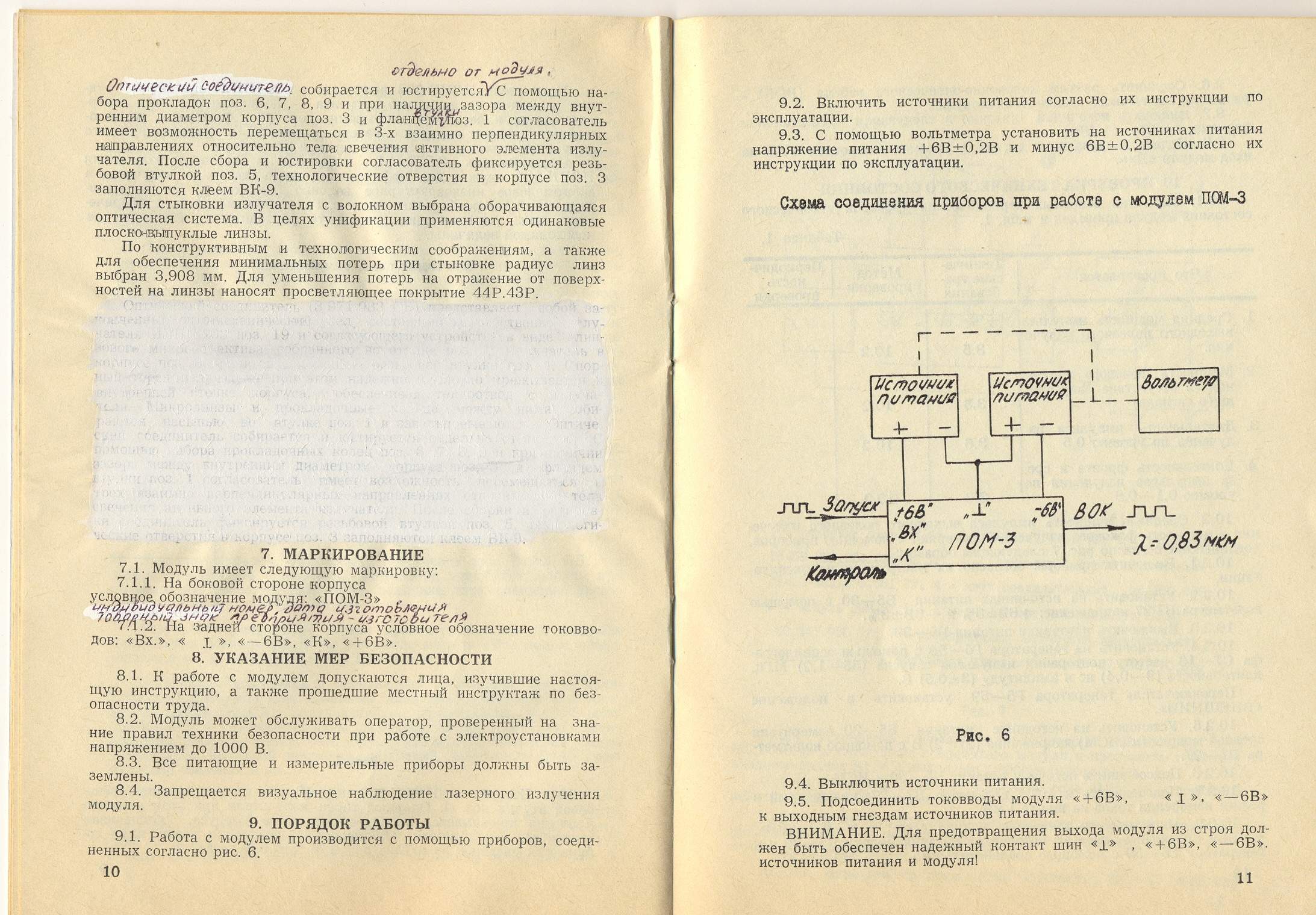

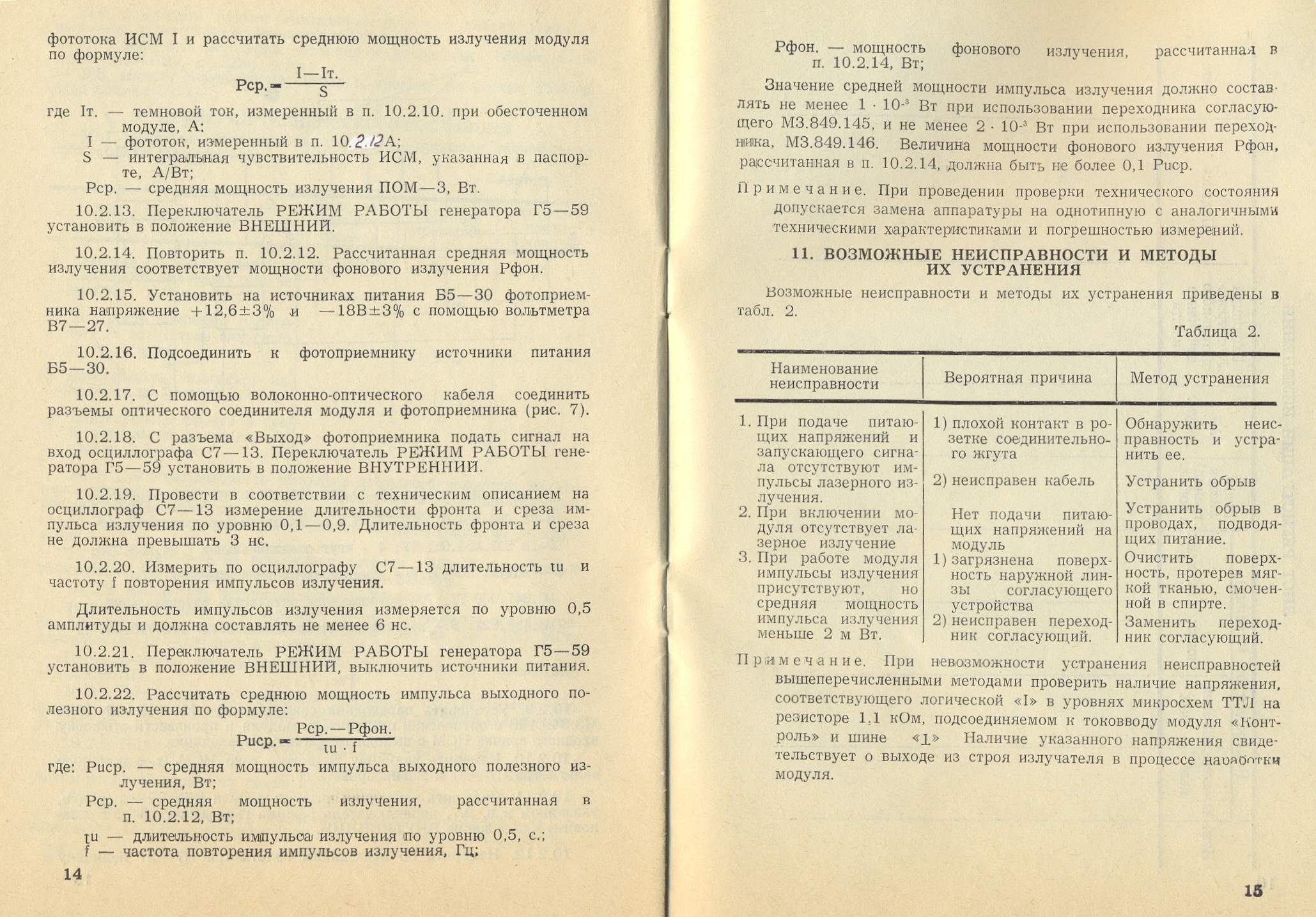

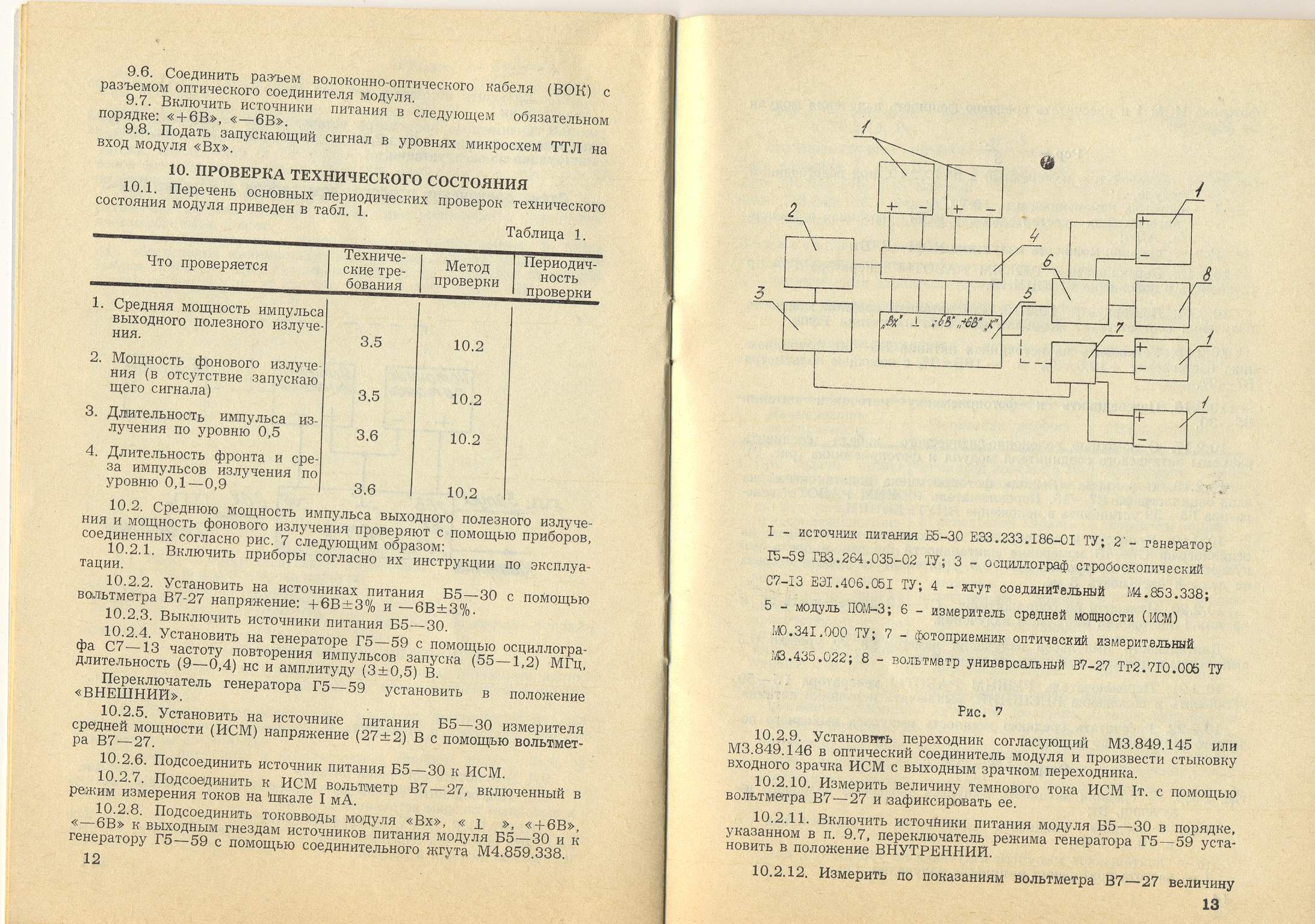

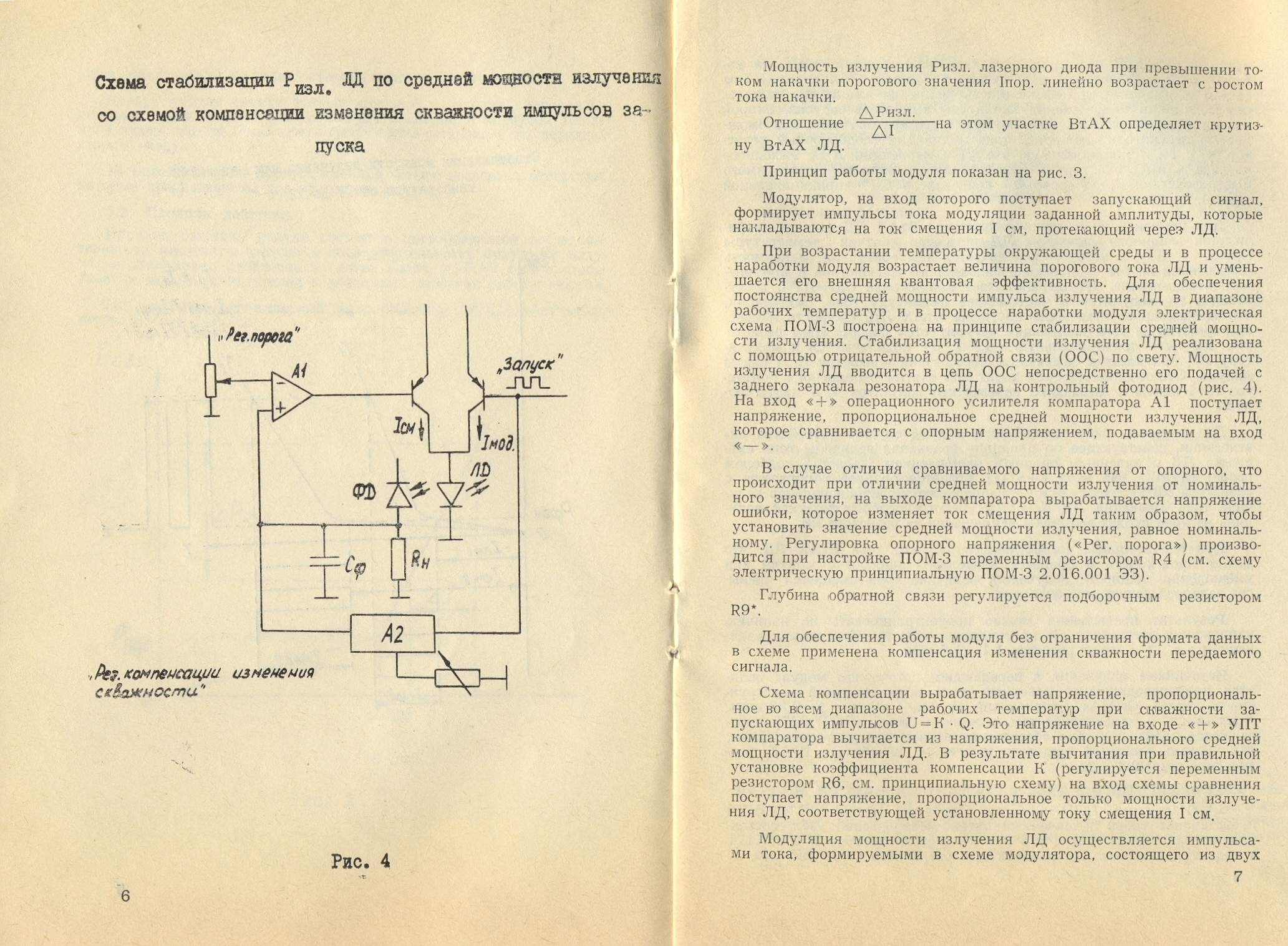

    полный скан паспорта на ПОМ-3


    Вложения:

    • 1.JPG
      Размер файла:
      77,2 КБ
      Просмотров:
      1.099
    • 2.JPG
      Размер файла:
      445,5 КБ
      Просмотров:
      1.059
    • 3.JPG
      Размер файла:
      353,3 КБ
      Просмотров:
      1.054
    • 4.JPG
      Размер файла:
      375,2 КБ
      Просмотров:
      1.297
    • 5.JPG
      Размер файла:
      427,3 КБ
      Просмотров:
      969
    • 6.JPG
      Размер файла:
      435,3 КБ
      Просмотров:
      1.088
    • 7.JPG
      Размер файла:
      471,4 КБ
      Просмотров:
      859
    • 8.JPG
      Размер файла:
      401,9 КБ
      Просмотров:
      897
  14. B.E.S.

    B.E.S. Модератор Staff Member

    А мне без паспорта прислал :cry: :cry: :cry: :)

  15. suslox

    suslox Пушистикс Staff Member

    :roll: паспорта нашлись на складе гораздо позднее и их мало)
    забавно, но должна быть еще принципиальная схема,но ее нет)

    я вот думаю...принцип модуляции и стабилизации интересные...чтото я не видел в любительских проекторах подобной схемы модуляции...

  16. axis

    axis Модератор Staff Member

    Блин, а я тож хочу такой. Реально три штучки :)?

  17. suslox

    suslox Пушистикс Staff Member

    как выздоровлею и выйду на работу - посмотрю сколько имеется)
    зачем он тебе?

  18. axis

    axis Модератор Staff Member

    Дык банально- корпус.

  19. chem_kot

    chem_kot Модератор Staff Member

    Кстати, он ведь из алюминия? А размеры какие?

  20. nERV

    nERV Модератор Staff Member

    А вот фото подобного диода-кубика из первого поста я выкладывал года два назад. И назывался он ЛД-18. К слову - запустить его так и не смог.
