самодельные коллиматоры

Тема в разделе 'Оптика, линзы, фокусировка лазерного излучения', создана пользователем luxor, 6 мар 2009.

Страница 1 из 3
  1. luxor

    luxor Модератор Staff Member

    Нам понадобятся:
    1 дросель или трансформатор на феритовых чашках с подстроечным штырьком
    2 молоток
    3 шило
    4 гвоздь
    5 плоская отвёртка
    6 прямые руки
    7 плоскогубцы

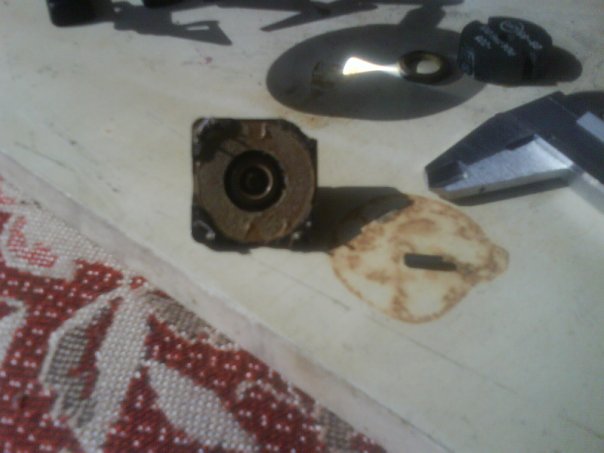

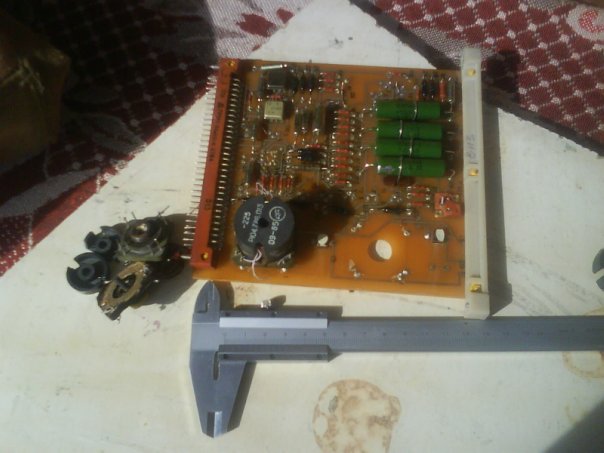

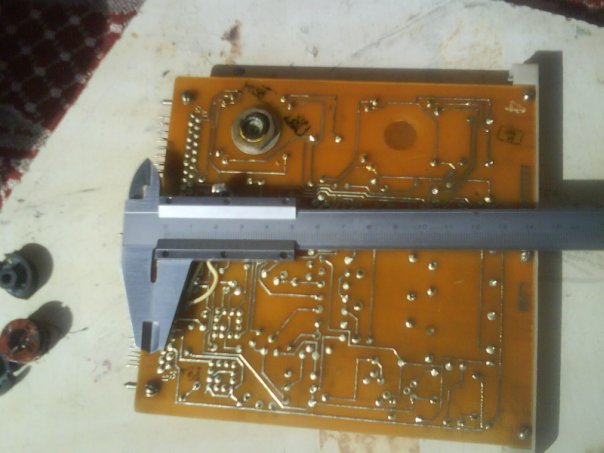

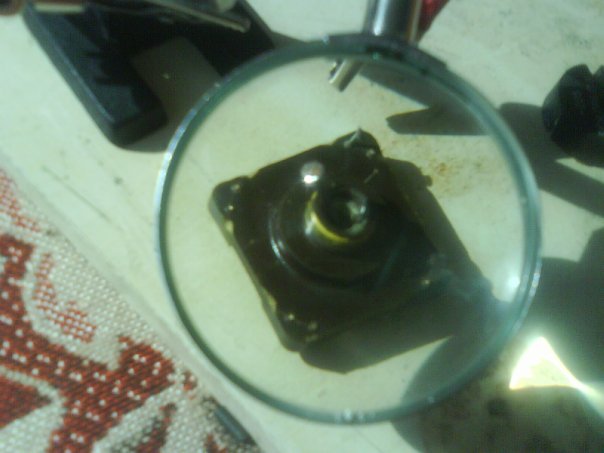

    1 отсоединяем дросель или трансформатор от платы (этот пункт можно пропустить если вам достался уже извлечённый дросель)

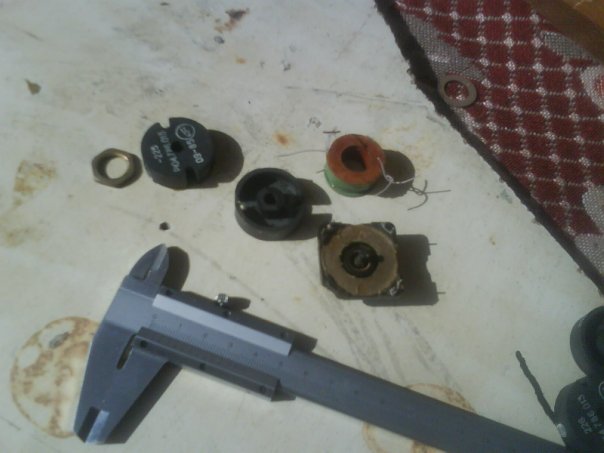

    2 чтобы рассоединить чашки нам придёся выварить клей путём кипечения(примерно 10мин) данной конструкции можно и не кипятить если вам не нужны феритовые чашки, в таком случае можно просто расколоть их легким ударом молотка
    3 удаляем феритовый стержень
    4 разбиваем держатель феритового стержня

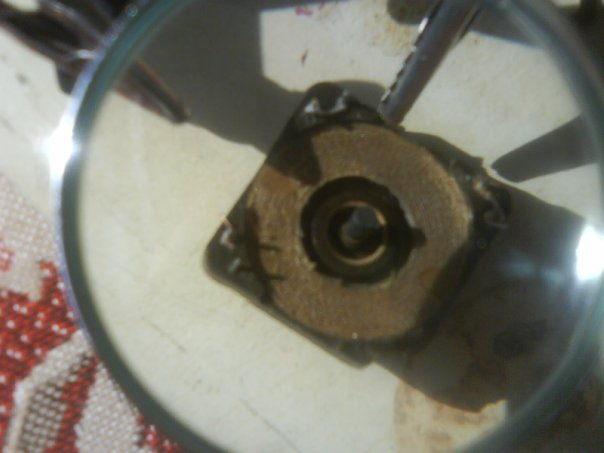

    5 выковыриваем шилом остатки держателя

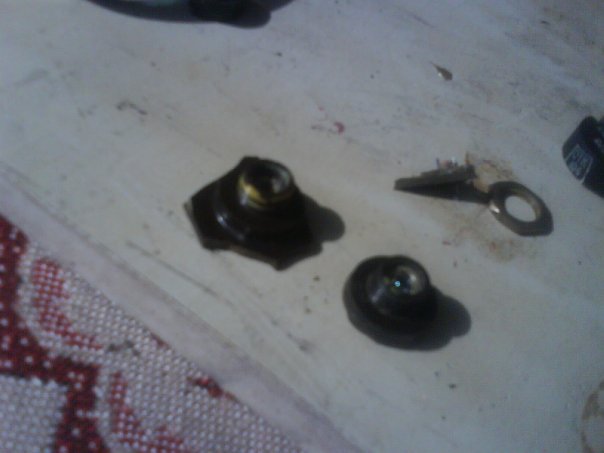

    6 выкручиваем кольцо с резьбой
    7откалуем лишнее и стачиваем бока(напильником) и задний торец шлифуем(наждачкой)
    а дальше вы сами центруете и крепите радиатор с лд к данному колиматору

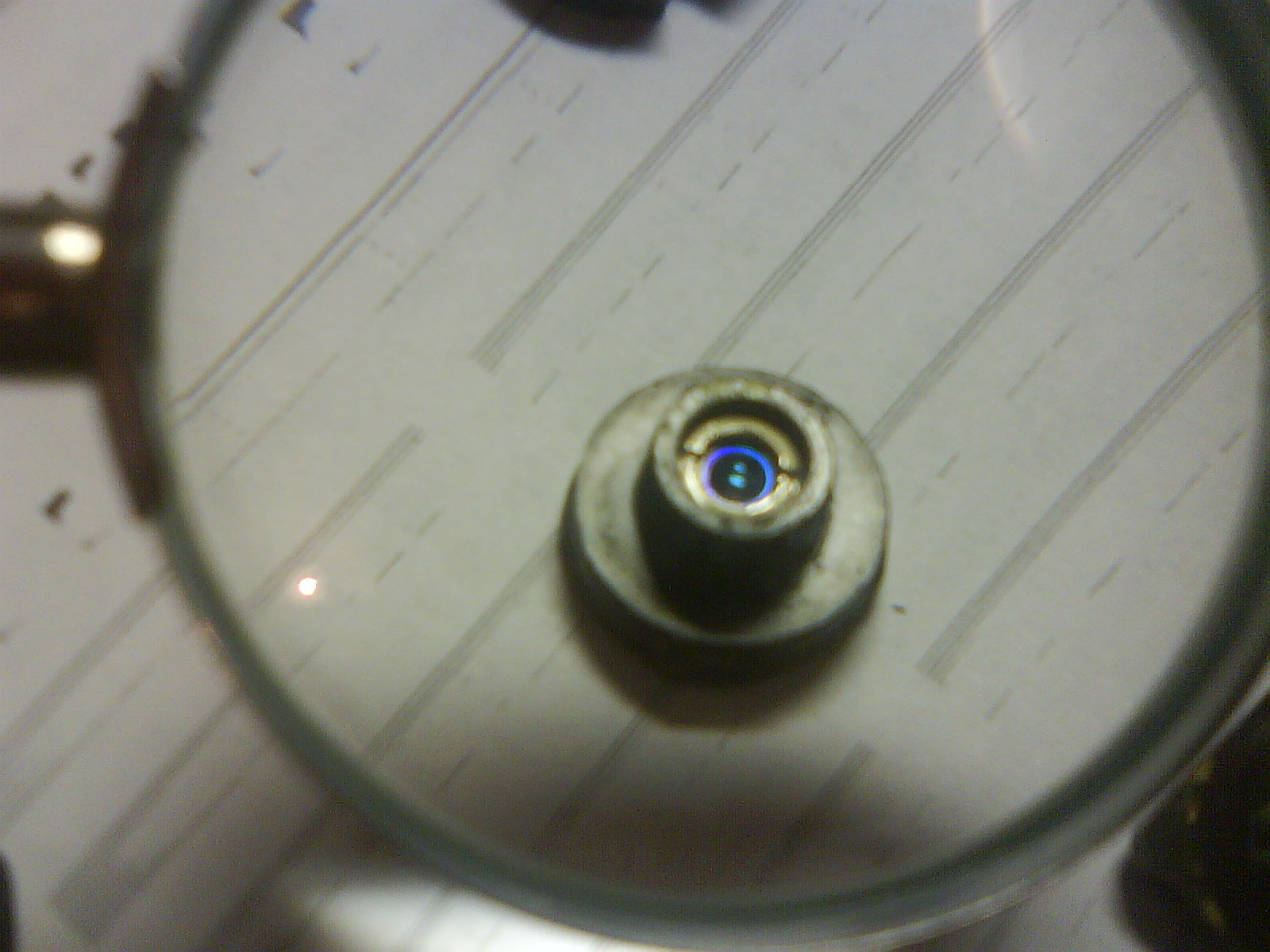

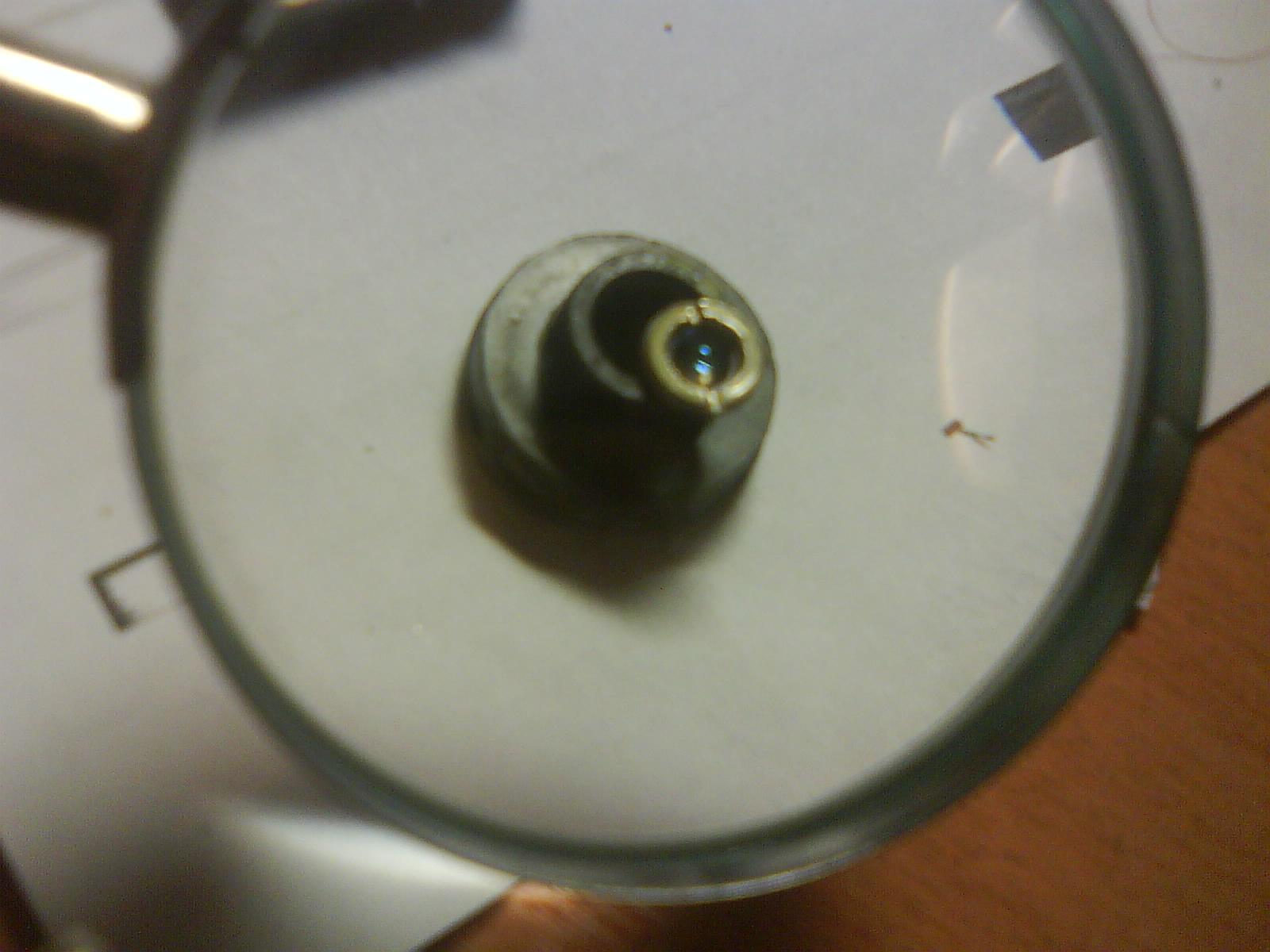

    З.Ы. Резьба такая же мелкая как и в модуле Aixiz ,гаечка в которую я вклеил линзу из привода имеет небольшое углублени в которое как раз становится линза
    Я не несу нкакой ответственности заполученные вами травмы и ожоги!


    Вложения:

    • x_9516856a.jpg
      Размер файла:
      45,8 КБ
      Просмотров:
      6.721
    • x_59720184.jpg
      Размер файла:
      44,2 КБ
      Просмотров:
      6.573
    • x_a60549c6.jpg
      Размер файла:
      42,8 КБ
      Просмотров:
      6.378
    • x_d07b53b6.jpg
      Размер файла:
      37,8 КБ
      Просмотров:
      6.402
    • x_62ac7fc7.jpg
      Размер файла:
      31,7 КБ
      Просмотров:
      6.396
    • x_26e05003.jpg
      Размер файла:
      35,3 КБ
      Просмотров:
      6.581
    • x_46c7ff8e.jpg
      Размер файла:
      38 КБ
      Просмотров:
      6.559
    • x_1b571f29.jpg
      Размер файла:
      29,6 КБ
      Просмотров:
      6.394
    • DSC01067.JPG
      Размер файла:
      188,9 КБ
      Просмотров:
      4.538
    • DSC01070.JPG
      Размер файла:
      221,9 КБ
      Просмотров:
      4.236
    luxor, 6 мар 2009
    #1
  2. trospam

    trospam Новичок

    Re: FAQ по нетрудоёмкому процессу создания точного колиматора

    а где взять дросель или трансформатор на феритовых чашках с подстроечным штырьком??? :O: :O: :O:

    trospam, 6 мар 2009
    #2
  3. SviMik

    SviMik Новичок

    Re: FAQ по нетрудоёмкому процессу создания точного колиматора

    А вот мой нетрудоёмкий вариант:
    1. Находим токарный станок
    2a. Находим того, кто не против на этом станке поработать за спасибо :)
    2b. Если не нашли - ничего страшного, можно и самому.
    3. Находим заготовку, например алюминиевую.
    4. Чертим и вытачиваем всё что душе угодно.

    Недостатки - при пункте 2a срок может немного растянуться. До сих пор жду :) Если к следующей неделе не сделают - сам выточу. (Впринципе мог бы и изначально сам, но у меня не очень хорошо это получается).

    SviMik, 6 мар 2009
    #3
  4. luxor

    luxor Модератор Staff Member

    Re: FAQ по нетрудоёмкому процессу создания точного колиматора

    ну резьбу мелкую как в aixiz ты врят ли выточиш а чашки можно найти на барахолках

    luxor, 6 мар 2009
    #4
  5. Virus9856

    Virus9856 Новичок

    Re: FAQ по нетрудоёмкому процессу создания точного колиматора

    вот и у меня тоже самое должны были выточить 18 января и кормили завтраками!!!
    P.S. 17.03. приступаю к пункту 2b.

    Virus9856, 6 мар 2009
    #5
  6. 4eef

    4eef Пользователь

    Re: FAQ по нетрудоёмкому процессу создания точного колиматора

    ГОСПЛАН! спасибо за совет, побегаю завтра на радиорынке, мож найду сабж) ато диодов кучка а свокусировать нечем...

    4eef, 6 мар 2009
    #6
  7. zews

    zews Пользователь

    Re: FAQ по нетрудоёмкому процессу создания точного колиматора

    Не плохой коллиматор получается из дверного глазка,если вынуть все линзы и немного укоротить ножовкой то можно сделать длиннофокусный,правда линзы нужны 5-6 мм.

    zews, 7 мар 2009
    #7
  8. luxor

    luxor Модератор Staff Member

    Re: FAQ по нетрудоёмкому процессу создания точного колиматора

    я смотрел туда тока от старых сидишноков идут в которых линзы по ~7 мм в диаметре

    luxor, 7 мар 2009
    #8
  9. SviMik

    SviMik Новичок

    Re: FAQ по нетрудоёмкому процессу создания точного колиматора

    А какая там резьба, если не секрет?

    PS. А если я сделаю на CNC токарном станке? :roll:
    Правда программировать такие станки сложно... Придётся повозиться. Не знаю, дадут ли мне станок на целый день для экспериментов :D

    SviMik, 7 мар 2009
    #9
  10. luxor

    luxor Модератор Staff Member

    Re: FAQ по нетрудоёмкому процессу создания точного колиматора

    просто не у всех есть доступ к токарному станку с хорошими резцами у меня лично нету точнее есть но там тока всякие втулки и т.д пожалуйста а резьбу фиг :(

    luxor, 7 мар 2009
    #10
  11. Lasershot

    Lasershot Новичок

    Re: FAQ по нетрудоёмкому процессу создания точного колиматора

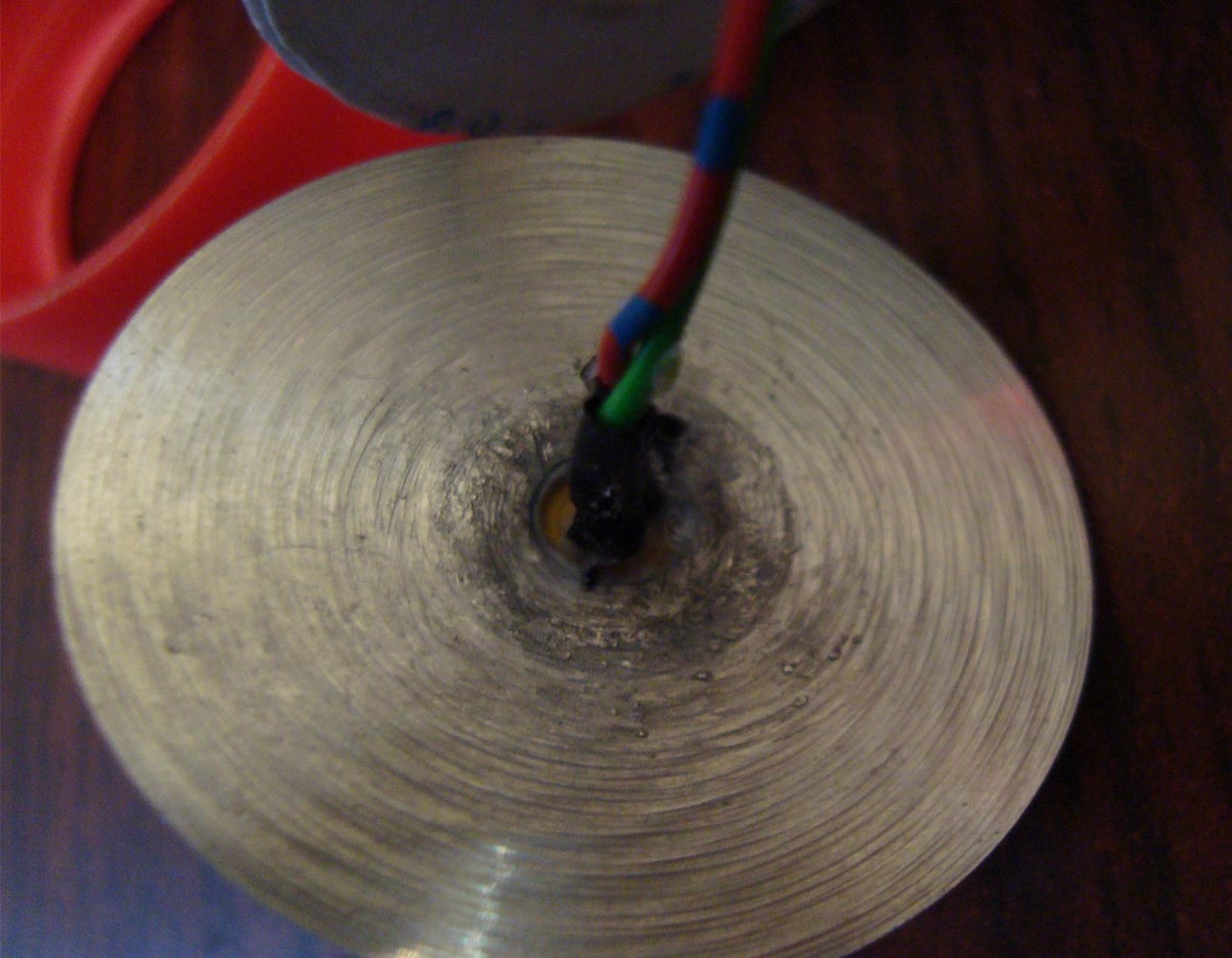

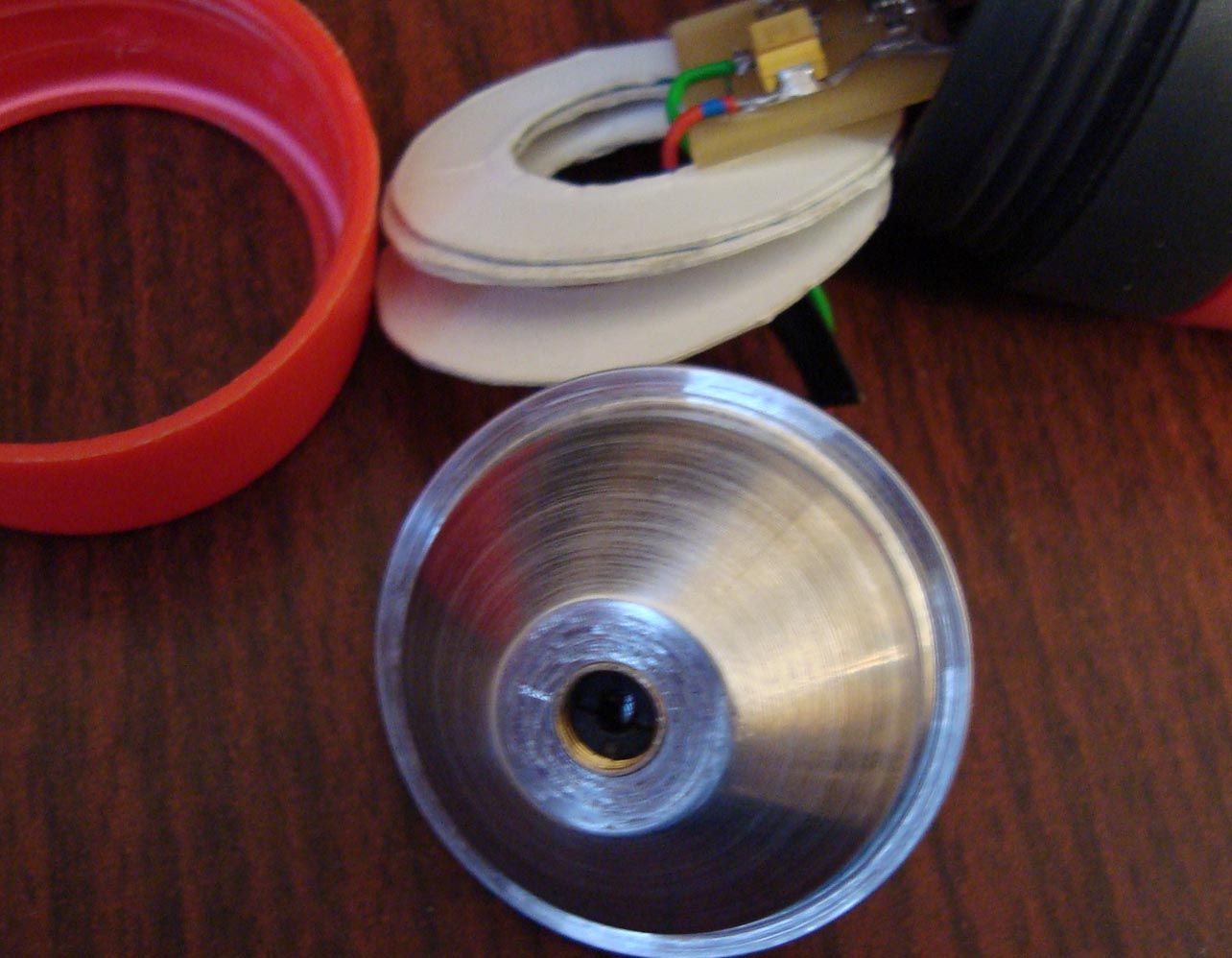

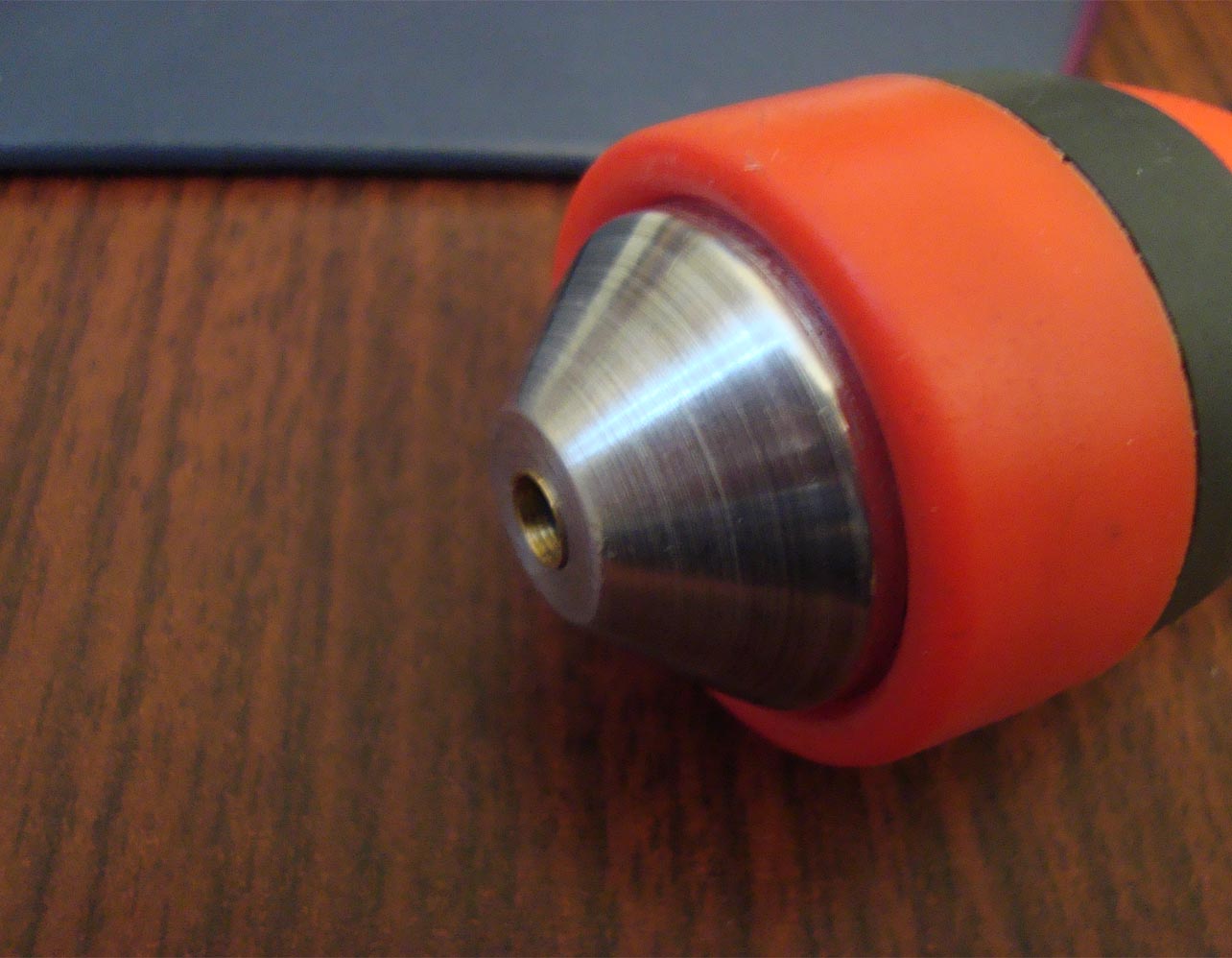

    Вот пример того что можно сделать имея доступ к плохому станку, с плохими резцами, на базе коллиматора с (нормальной) лазерной указки двухстволки ценой менее 1$. сам корпус коллиматора латунь, а вот регулировочная шайба пластмасс.


    Вложения:

    • 001.jpg
      Размер файла:
      151,6 КБ
      Просмотров:
      3.971
    • 002.jpg
      Размер файла:
      144,4 КБ
      Просмотров:
      3.817
    • 003.jpg
      Размер файла:
      135,1 КБ
      Просмотров:
      3.972
    Lasershot, 7 мар 2009
    #11
  12. luxor

    luxor Модератор Staff Member

    Re: FAQ по нетрудоёмкому процессу создания точного колиматора

    Смотрю у тебя неплохой девайс :good: :good: :good: выкладывай пожалуйста в этот раздел viewforum.php?f=6

    luxor, 7 мар 2009
    #12
  13. 4eef

    4eef Пользователь

    Re: FAQ по нетрудоёмкому процессу создания точного колиматора

    luxor, может переименуешь тему из фака в изготовление... ато вроде никто вопросов не задавал а ответы есть))

    4eef, 8 мар 2009
    #13
  14. luxor

    luxor Модератор Staff Member

    Re: FAQ по нетрудоёмкому процессу создания точного колиматора

    Её нельзя переименовать всмысле у меня такой функции нет

    luxor, 8 мар 2009
    #14
  15. 4eef

    4eef Пользователь

    Re: FAQ по нетрудоёмкому процессу создания точного колиматора

    редактируешь заголовок первого сообщения и вуаля: тема меняет своё название ;)

    4eef, 9 мар 2009
    #15
  16. svic

    svic Пользователь

    Re: изготовление точного колиматора из хлама

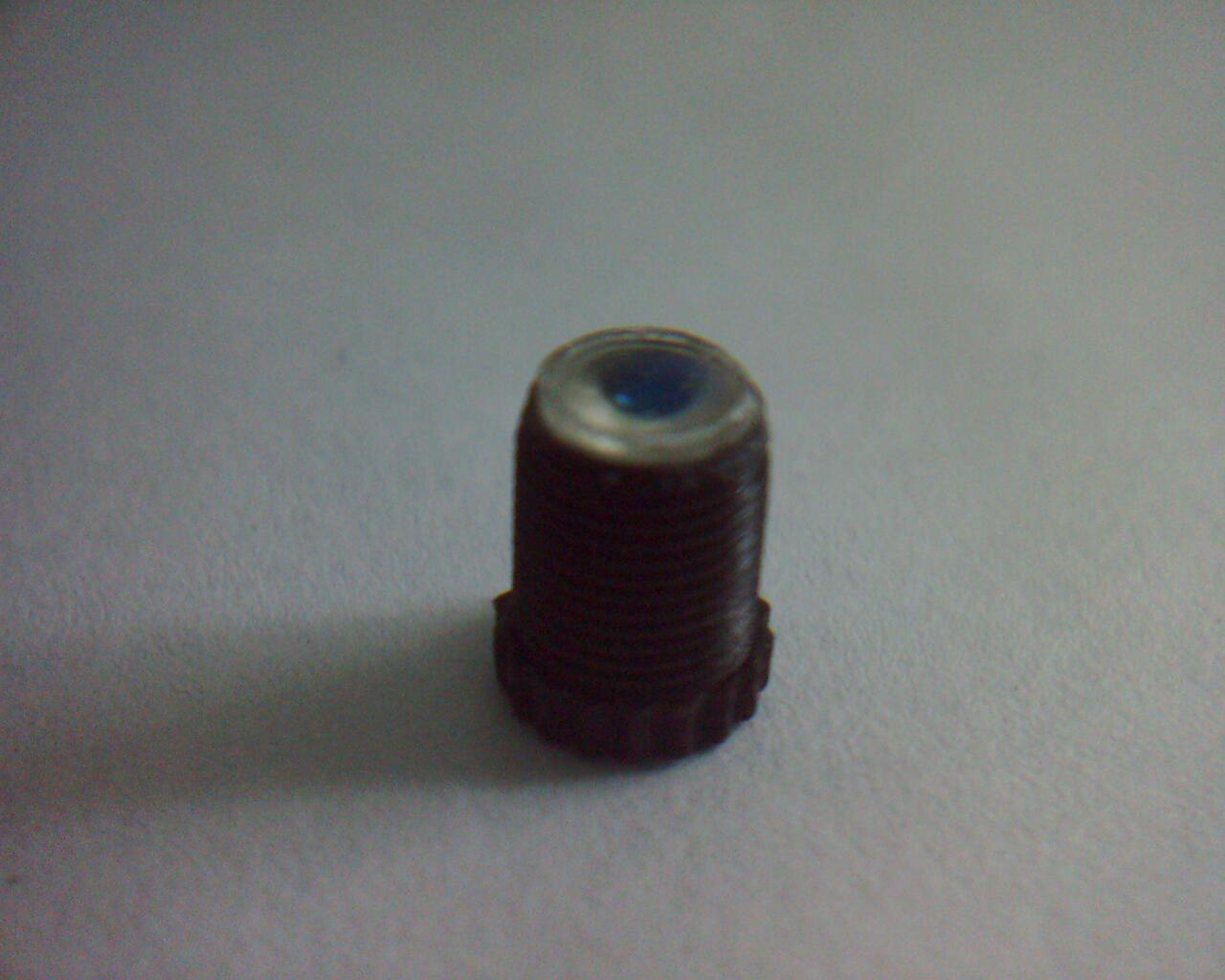

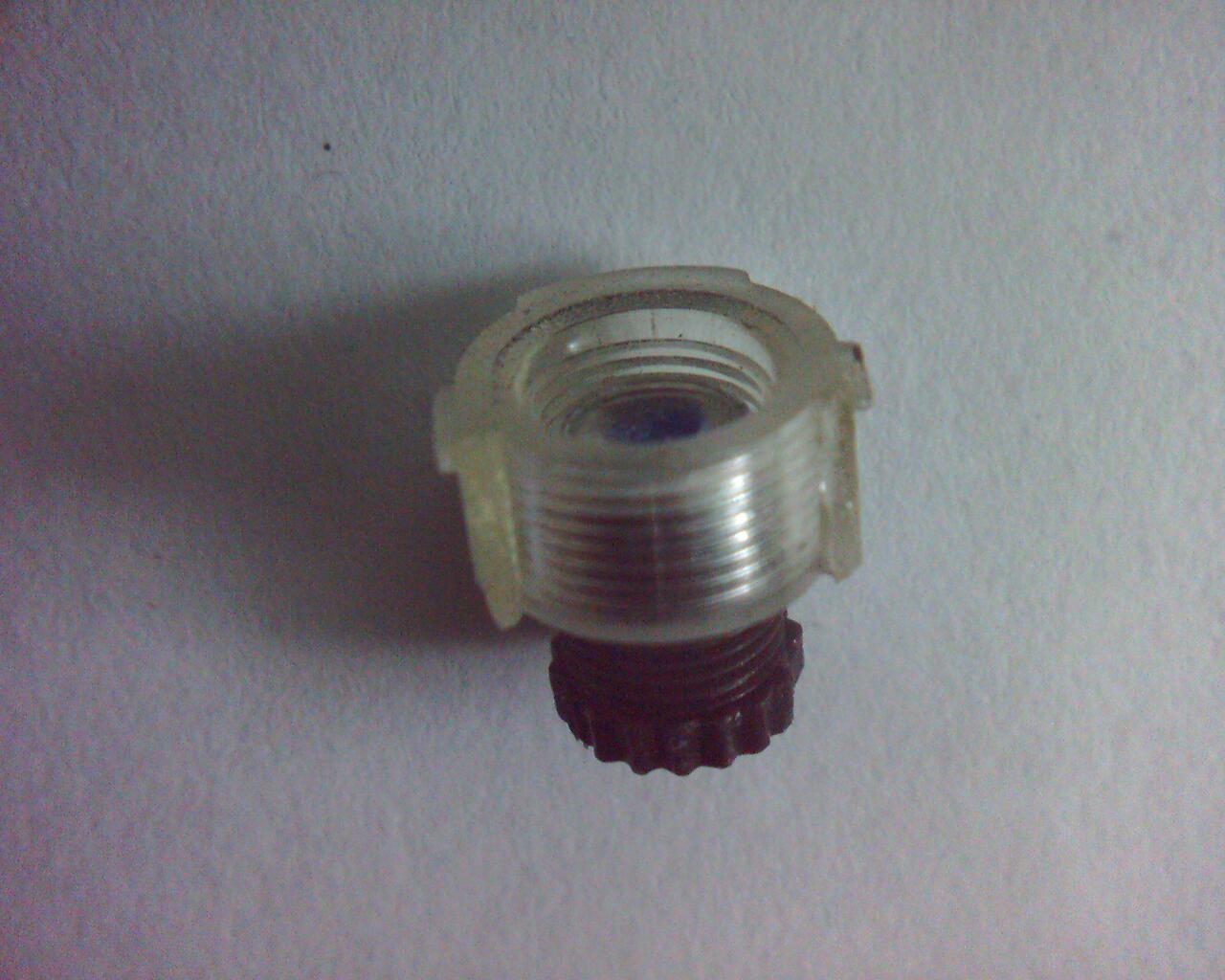

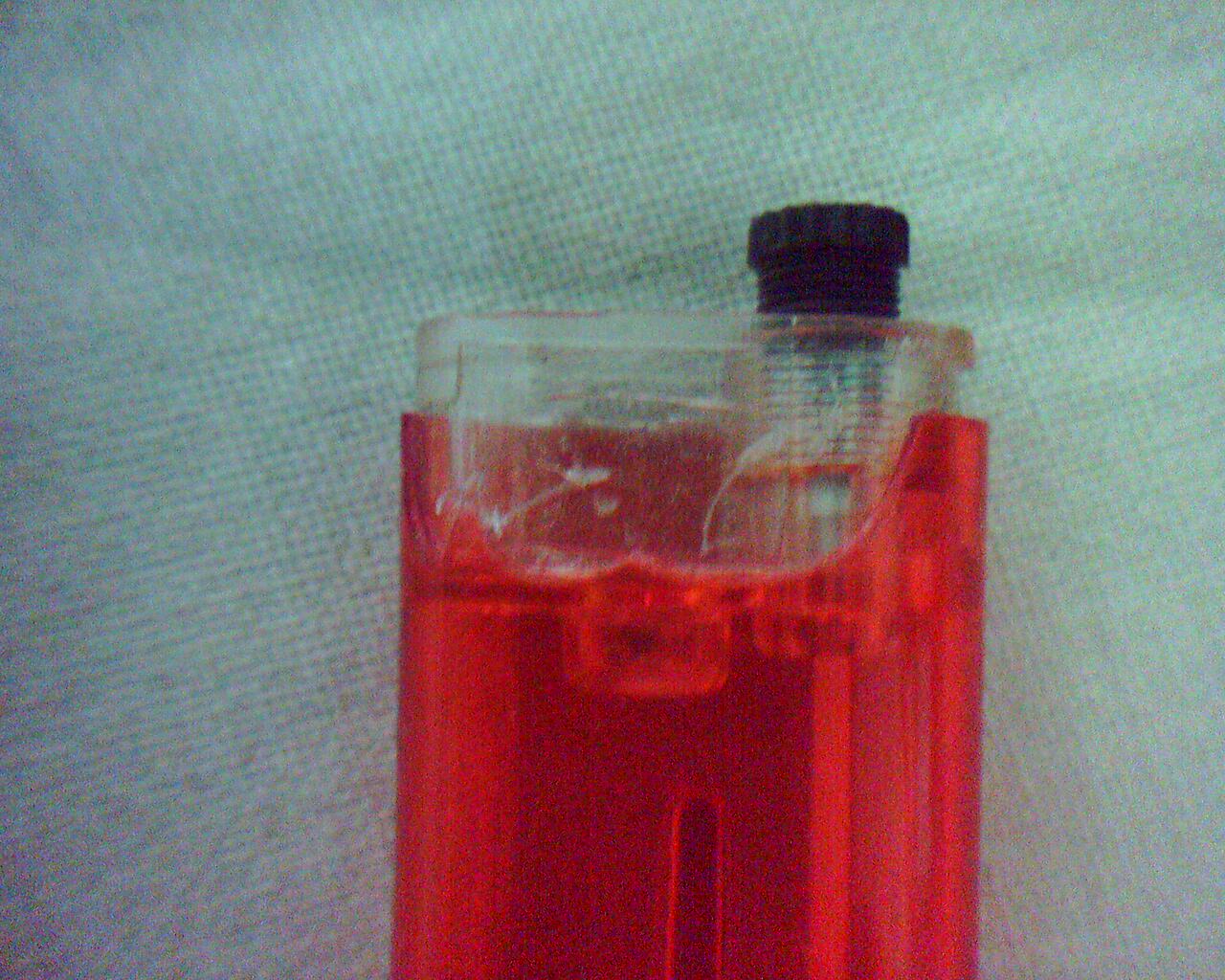

    Тоже хлам...[attachment=2:3rp61mia]img847.jpg[/attachment:3rp61mia]


    Вложения:

    • img847.jpg
      Размер файла:
      220,7 КБ
      Просмотров:
      1.598
    • img849.jpg
      Размер файла:
      91,1 КБ
      Просмотров:
      1.699
    • img850.jpg
      Размер файла:
      127,2 КБ
      Просмотров:
      1.699
    svic, 3 авг 2009
    #16
  17. EVIL_USER

    EVIL_USER Модератор Staff Member

    Re: изготовление точного колиматора из хлама

    Жесть!

    Как к диоду крепить собираешься?

    EVIL_USER, 3 авг 2009
    #17
  18. svic

    svic Пользователь

    Re: изготовление точного колиматора из хлама

    Терпение! Иду искать початую банку из-под пива ( AL как-никак). Поймете по фоткам!

    svic, 3 авг 2009
    #18
  19. fly808

    fly808 Новичок

    коллиматор из цангового патрона

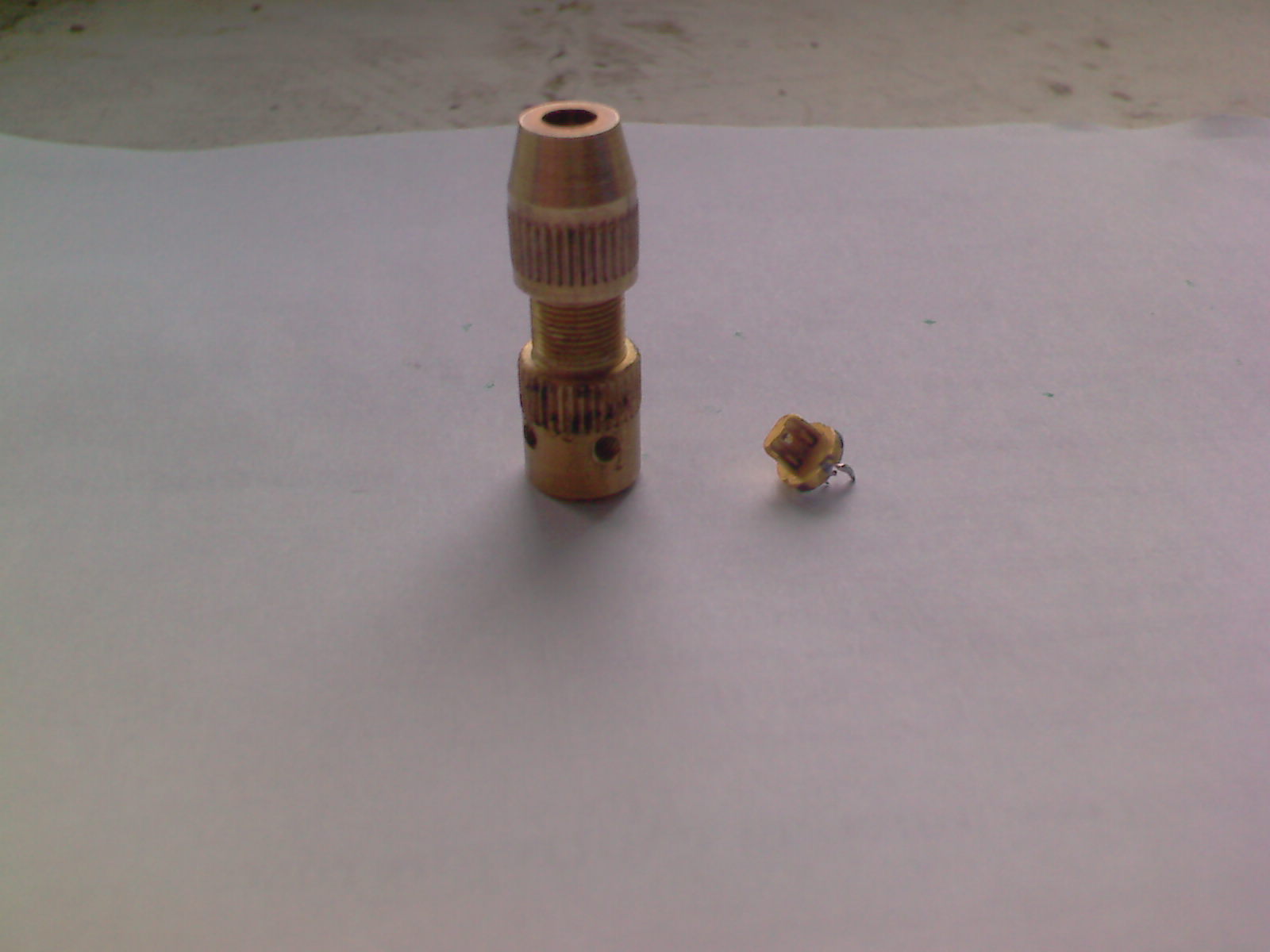

    Всем доброго времени суток! Думаю собрать коллиматор на основе сабжа. Материал латунь неплохая резьба плюс теплоотвод. Линзу от dvd можно посадить на клей внутри колпачка, а болванку рассверлить под диаметр л.диода. См.фото


    Вложения:

    • IMG010.jpg
      Размер файла:
      99,8 КБ
      Просмотров:
      1.920
    fly808, 10 авг 2009
    #19
  20. Старый

    Старый Новичок

    Re: коллиматор из цангового патрона

    Я думаю нормальный получится. Я сам дома уже на все подрят засматриваюсь, пробовал из дверного глазка,водопроводного крана, из ручек, и т.д.

    Старый, 10 авг 2009
    #20
