помоите запустить лгн 111

Тема в разделе 'Общий раздел', создана пользователем SS20, 7 ноя 2009.

  1. SS20

    SS20 Пользователь

    дастал медицинскую лазерную бошку лгн 111, нет блока питания а так хочится запустить его, если есть у кого схема прошу помочь !!!
    фотки будут позже!
    характиристики---длина 130см диаметр 8см питание примерно 1.2 киловольт

  2. Bruno

    Bruno Пользователь

    Привет.Посмотри тут: viewtopic.php?f=13&t=2191, viewtopic.php?f=13&t=2121, viewtopic.php?f=13&t=2054.


    Вложения:

    • He-Ne.rar
      Размер файла:
      22,5 КБ
      Просмотров:
      368
  3. straus

    straus Пользователь

    Схема где-то есть, но:
    в бумажном виде
    блок совсем не простой, изолированный Buck с рекуперацией
    он совсем не оптимальный (например по задумке конструкторов должен работать с обязательным заземлением)
    Там горение около 4-6кВ, зажигание 12кВ, ток разряда кажется 30мА.

  4. SS20

    SS20 Пользователь

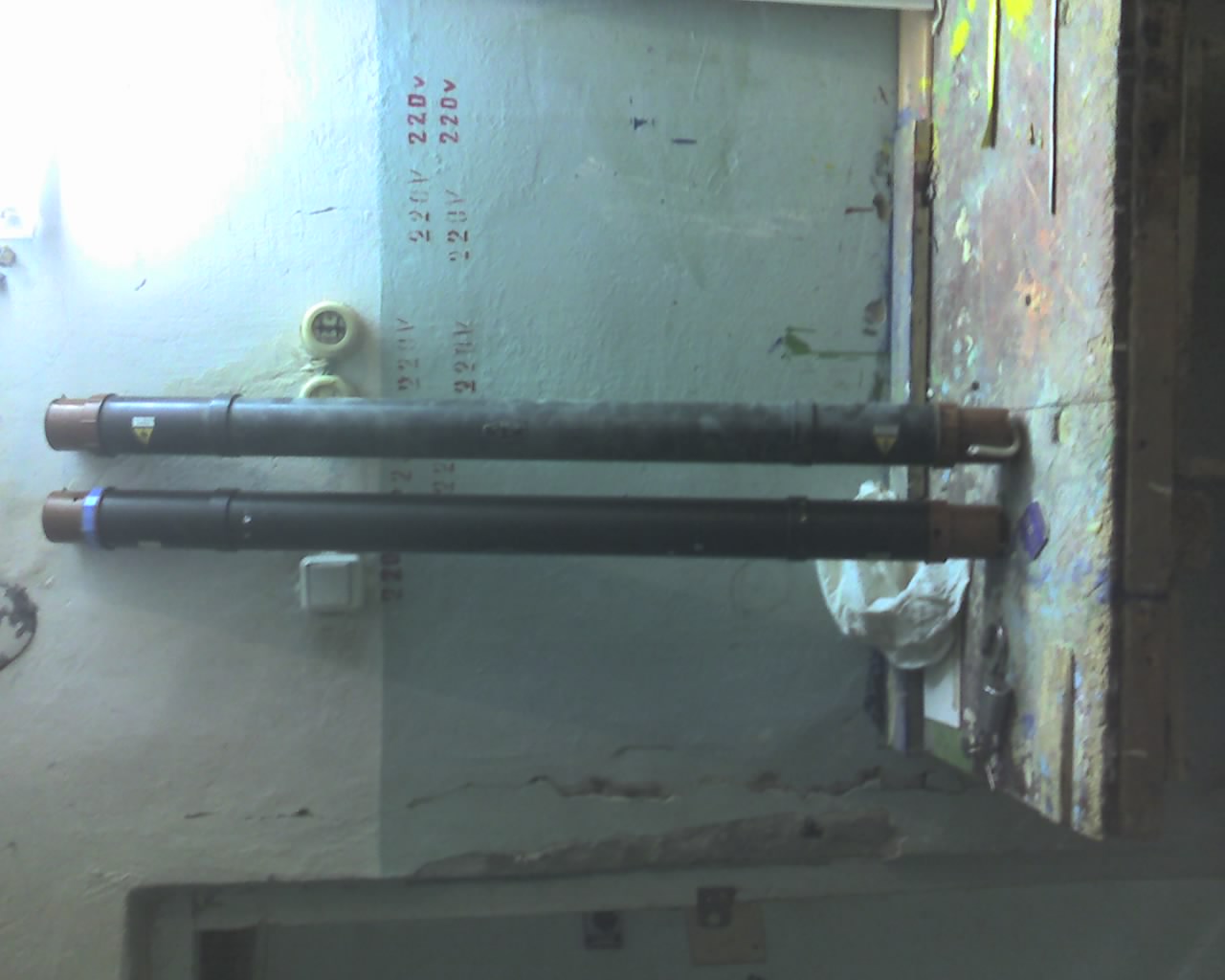

    вот фотка трубок, извините что боком


    Вложения:

    • img184.jpg
      Размер файла:
      107,7 КБ
      Просмотров:
      1.185
  5. SS20

    SS20 Пользователь

    севодня проверили излучатели оба рабочи ;) :)

  6. suslox

    suslox Пушистикс Staff Member

    как проверяли?

  7. maks

    maks Пользователь

    тэстером))))) :lol:

  8. vb761

    vb761 Пользователь

    Да так и проверяли - при помощи того источника из инвертора от монитора и множика, того самого что в теме про лгн-208А(продолжение). Почерневший до того резистор на 1 мОм сгорел окончательно, но этого хватило чтобы убедиться в том что излучатель еще не забыл как генерить.
    офф: лазеростроители г. Самары объединяются :)

  9. SS20

    SS20 Пользователь

    давно пора так и легче изобритать
    и менятся можнои покупать можно помогать друг другу
    :geek: :geek:

  10. SS20

    SS20 Пользователь

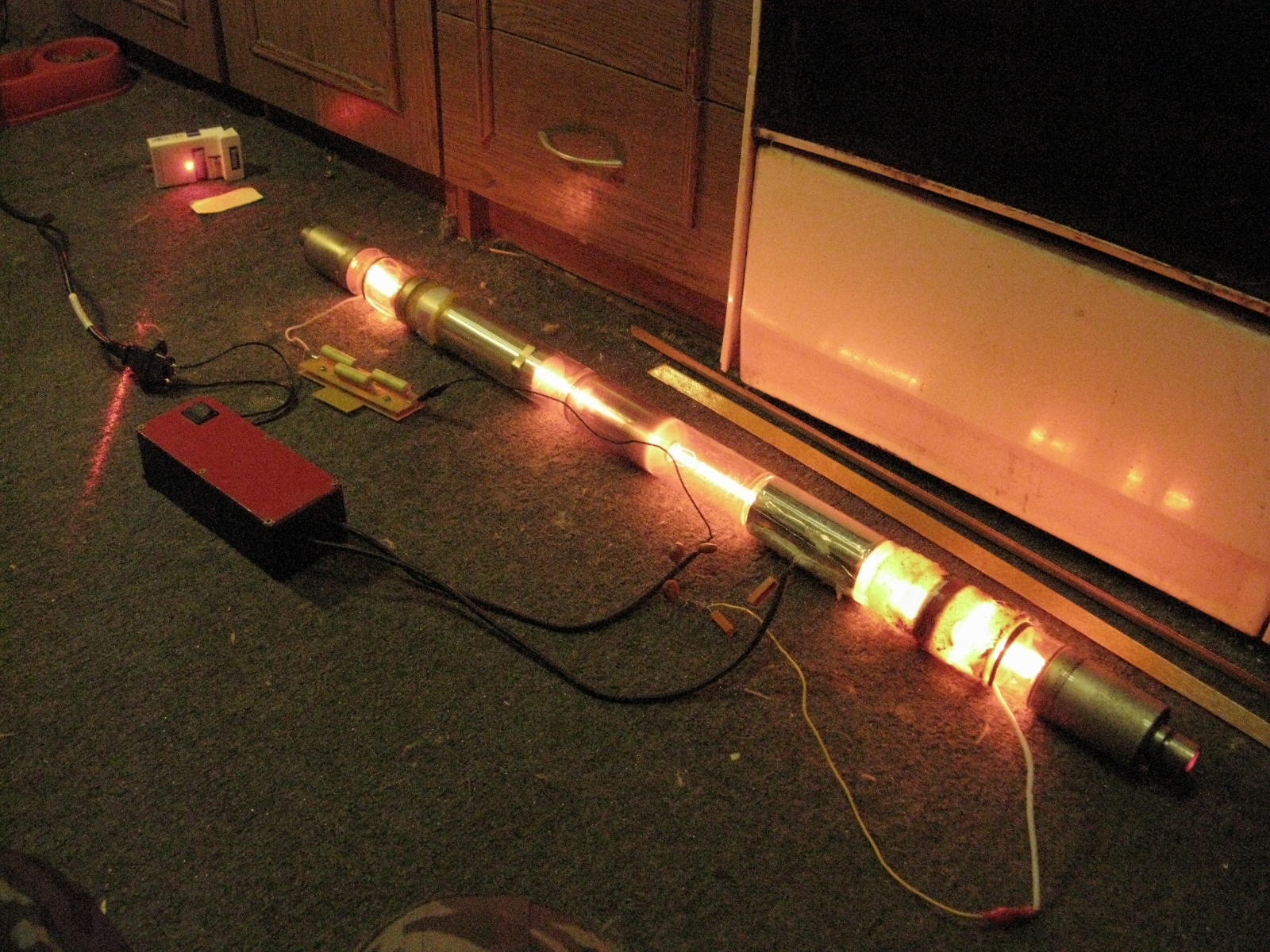

    произведён успешный запуск лазера с помощью бп от неоновой рекламы 7500 вольт 30ма
    лгн вышел на заводскую мощьность 30 мвт
    фото прилагается


    Вложения:

    • IMG_0935.jpg
      Размер файла:
      333,4 КБ
      Просмотров:
      1.547
    St2Ra3nn8ik нравится это.
  11. suslox

    suslox Пушистикс Staff Member

    :) поздравляю..клево!
    чтов ообще за транс такой?
    можно его крупное фото изнутри?

  12. SS20

    SS20 Пользователь

    невозможно , запаено всё
    пластмасса невскрываема

  13. suslox

    suslox Пушистикс Staff Member

    а откуда такие трансы взять?

  14. SS20

    SS20 Пользователь

    в фирме где неоноваю рекламу делают наверно :)

  15. SS20

    SS20 Пользователь

    и вообще запускал не я а vb761 я тока собераюсь повтарить на этой неделе и фота его потом моя будет тоже

  16. straus

    straus Пользователь

    Ну жить ему не долго осталось. Ты питаешь его переменным током. Будет перегрев одного электрода с растрескиванием стекла около него. Или как минимум уменьшение эмиссии и потеря генерации.

  17. vb761

    vb761 Пользователь

    2 straus: при более внимательном рассмотрении данного фото наблюдаются пара высоковольтных высокочастотных диодов кц-106 и три конденсатора. Не подскажете - что же они там делают? Как вариант - все эти детали образуют простейший выпрямитель переменного тока. Может я не прав? Еще там есть три мощных керамических резистора, которые, скорее всего, являются балластом для питания этого излучателя. Как Вам?

  18. SS20

    SS20 Пользователь

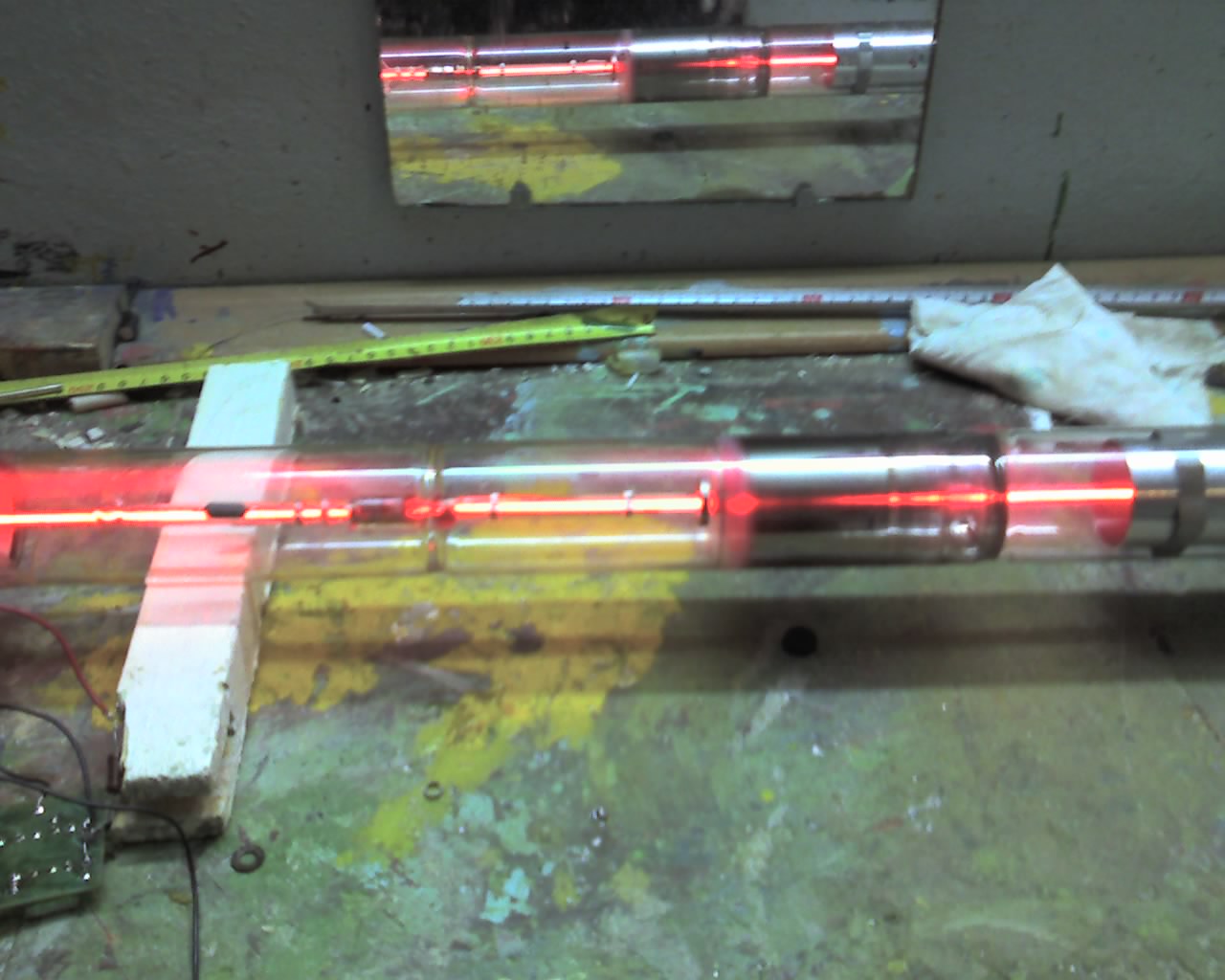

    запустил вторую лгн111 теперь работают точно обе прошу прощение за качество камера на телефоне полное го,,,,,, ;)


    Вложения:

    • img208.jpg
      Размер файла:
      144,4 КБ
      Просмотров:
      1.104
  19. SS20

    SS20 Пользователь

    пипец моему лгн вдребезге нах :evil: :cry: :cry: :cry: :cry:
    тёща полезла в книжный шкав а он там в низе стоял на подставке от моего катана кен
    книга плюх и бабах тёща теперь думает скока денег дать :( :( :(

  20. suslox

    suslox Пушистикс Staff Member

    :( нда не повезло...сколько с нее сдерешь? ;)
