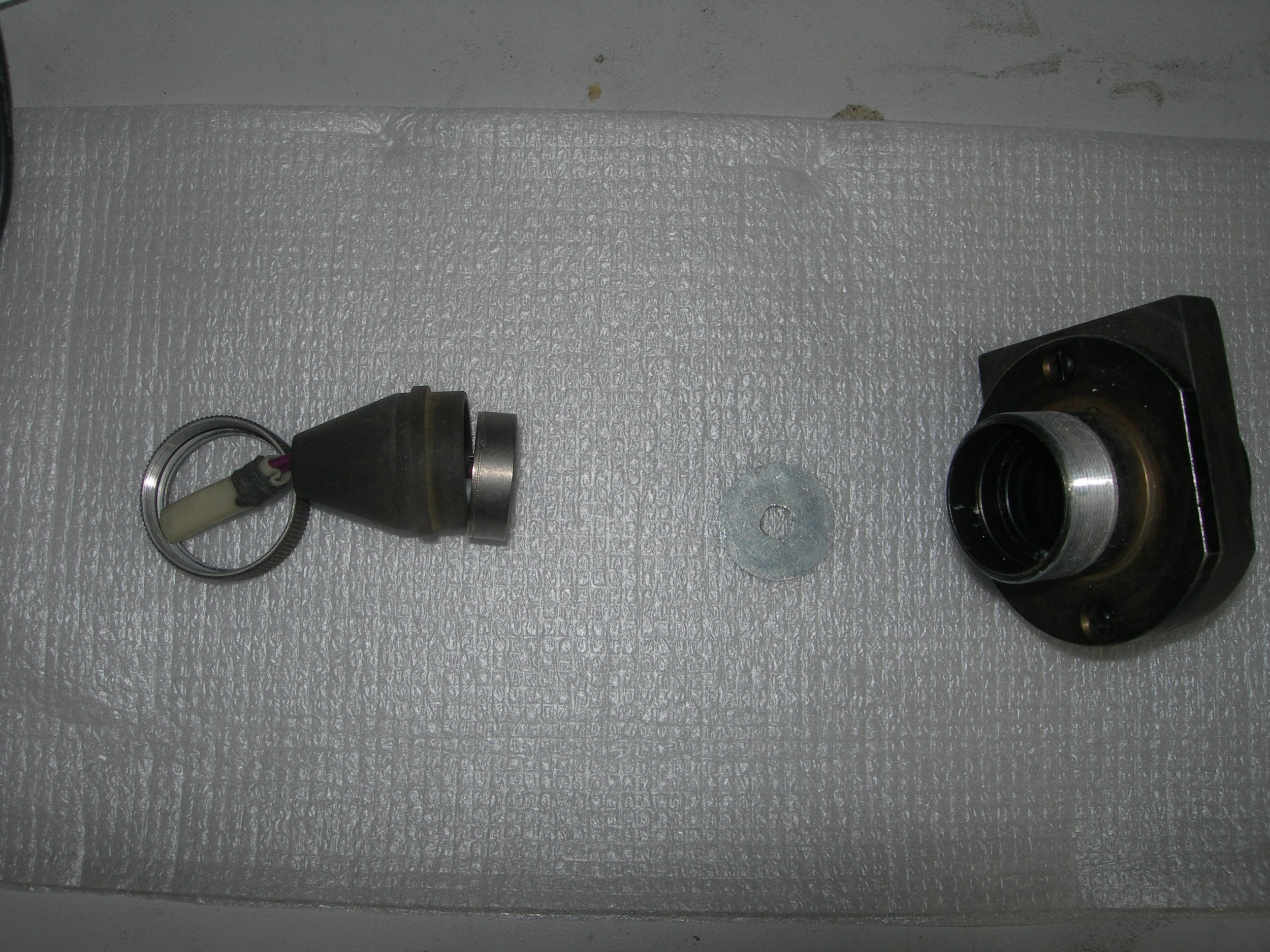

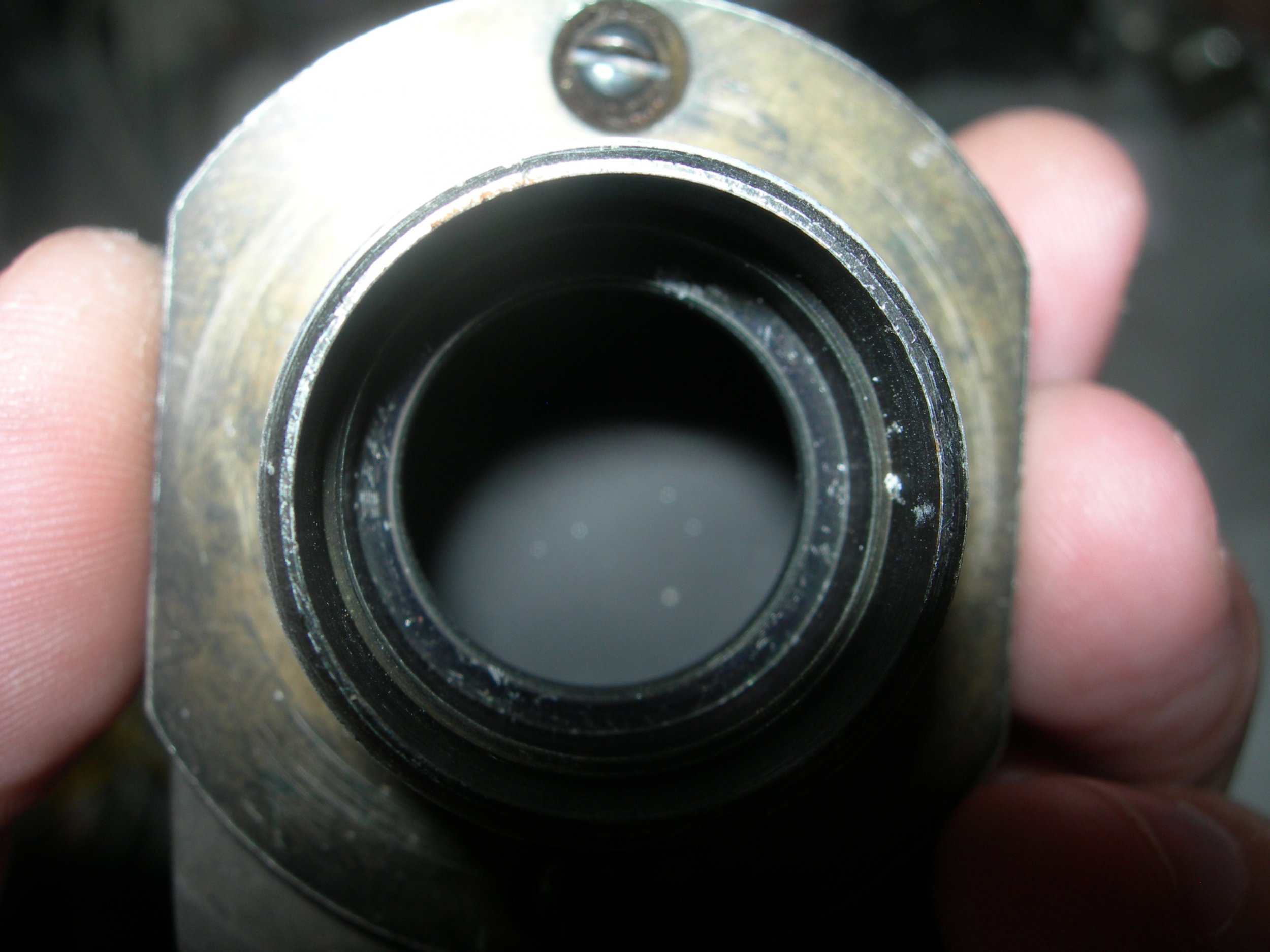

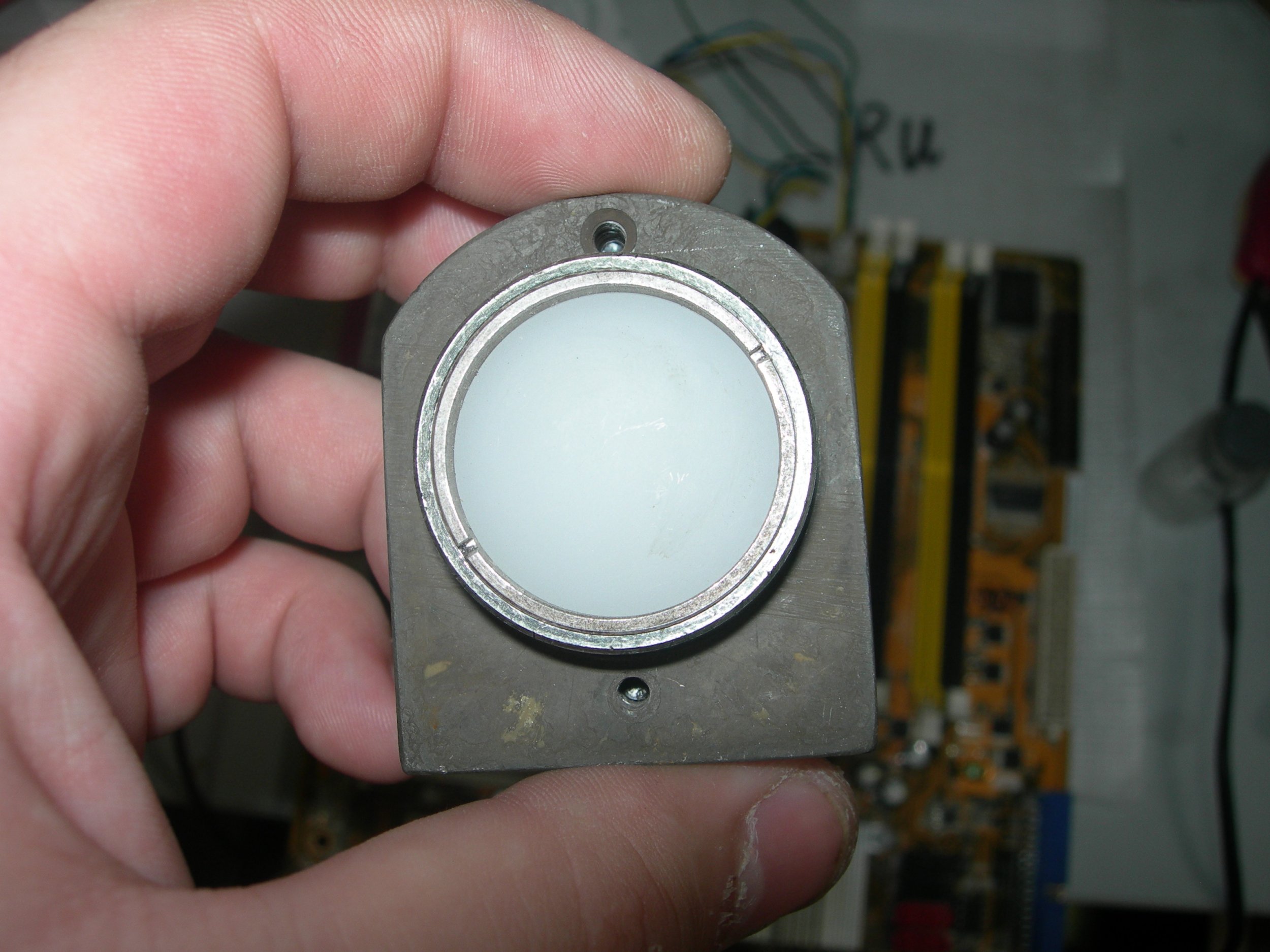

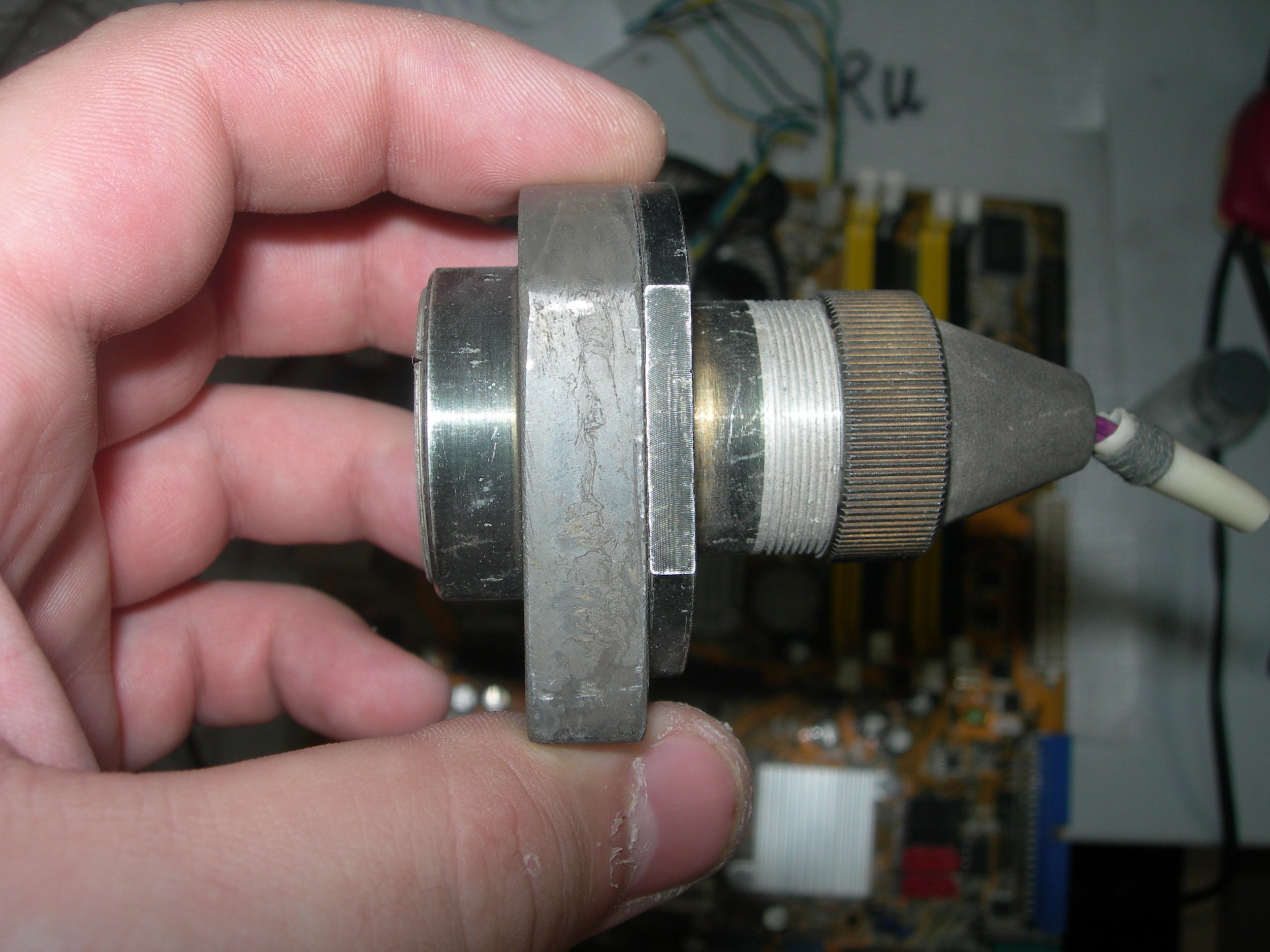

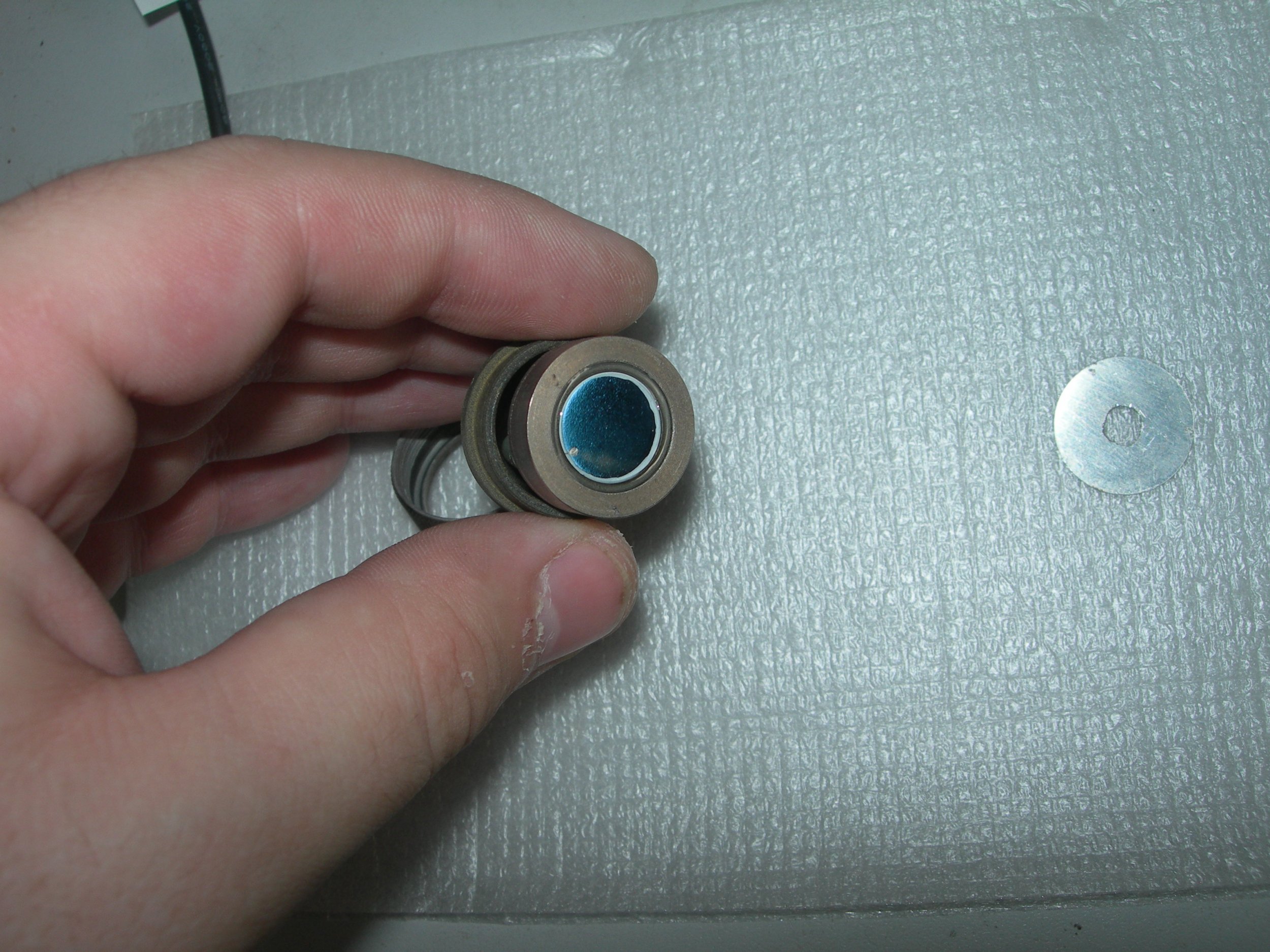

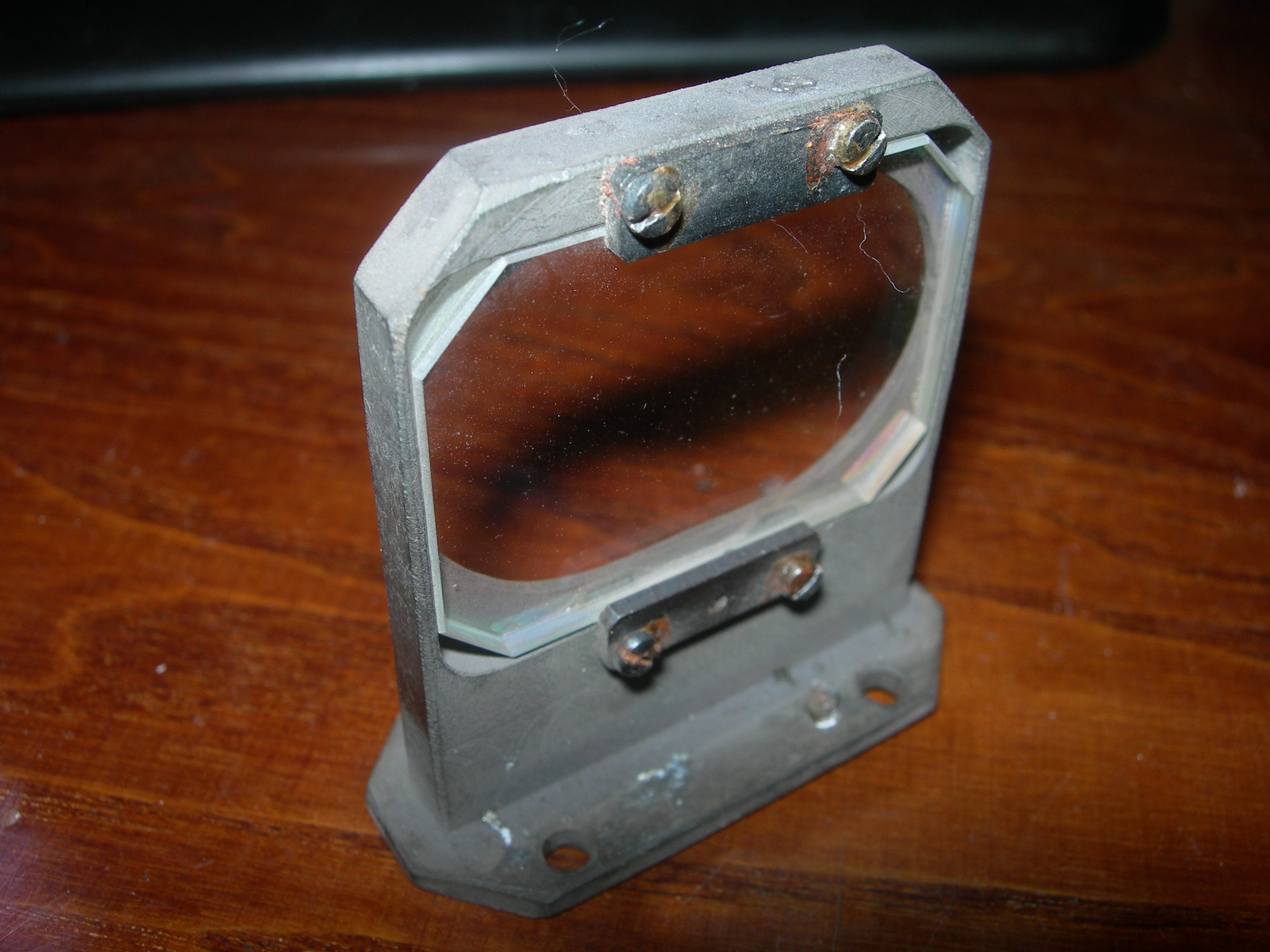

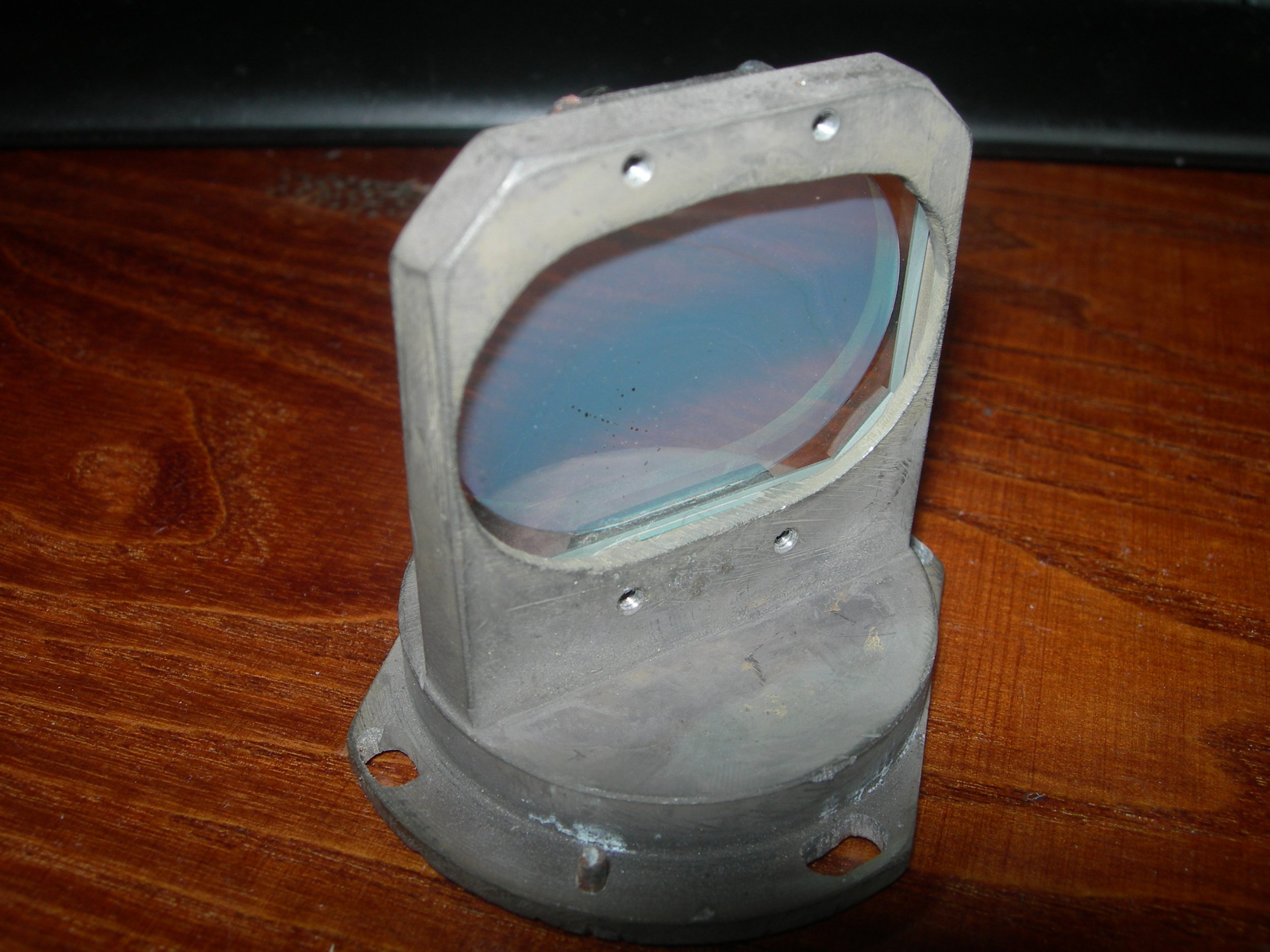

Есть вот такая штучка из головы кванта 12: Внутри фотодиод ФД-24К Какую функцию она выполняла? На нее часть излучения откланялось зеркалами: 1: 2: Какие параметры этих зеркал,коэфициенты отражения,пропускания? И еще,есть у кого нить энергетические параметры сей установки,энергия импульса,частота повторения и тп.Квантрон там к107 был,лампа инп3-7/80А.
фотодиод - ерунДа, первое зеркало 45град 99,5% 1064, второе- простая стекляшка. Квант-12 - в зависимости от активного элемента - 5-15Дж, до 80Вт.
вторая стекляшка тоже с напылением,розовым отражает. Непонял сокращения,что за ерДа?Схема есть у кого нить как сей фотодиод использовался в этом кванте?Если для контроля энергии или мощности то хотелось бы замутить измеритель.
чтобы на нем замутить измеритель, вам нужно будет ответвлять на него очень небольшую мощность,чтобы его не испортить...а значит вам понадобится знать ТОЧНО,какая доля мощности будет ответвляться на фотодиод,.. а также у фотодиодов обычно нелинейная характеристика и вам понадобится калибровка и правильный пересчет результатов... я считаю,что измерение мощи фотодиодом - вообще не вариант
есть простой способ создания измерителя: фотодиод+мультиметр + делаем таблицу значений с помощью фабричного измерителя и все. вариант с зеркалом- не вариант- мощность зависит от угла.
вы бы лучше квант не громили. а если он вам не нужен - продайте по частям...и вам польза и другим... alaser, этот способ приемлим для измерения совсем малых мощностей! как только вы засветите в фотодиод даже пару десятков мвт - можно будет его выбросить.
На данном фотодиоде стоит несколько фильтров-ослабителей и пару ватт он спокойно переживет. (в штате на него попадало 3-5% излучения) P/S. зеркало с напылением судя по цвету(чет мутное)-сдохло.
Этот квант несколько лет практически под открытым небом был,заржавел полностью,да и досталось с него мне тока то что выложил да пара линз,остальное вандалы разгромили и посдавали в цветмет. Зеркало да,есть подтеки,но мутное это от вспышки,так оно более менее нормальное,ток есть разводы небольшие.
