необычный привод!

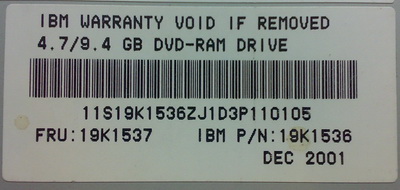

Народ, сегодня попал мне в руки привод Hitachi GF-2000 (правда DVD-RAM) когда забирал его, сказали, что привод был какой то сверх хороший, читал и писал пацарапанные диск, всё подряд как бы, и по весу он очень отличался от остальных! ( тяжелее на МНОГО )

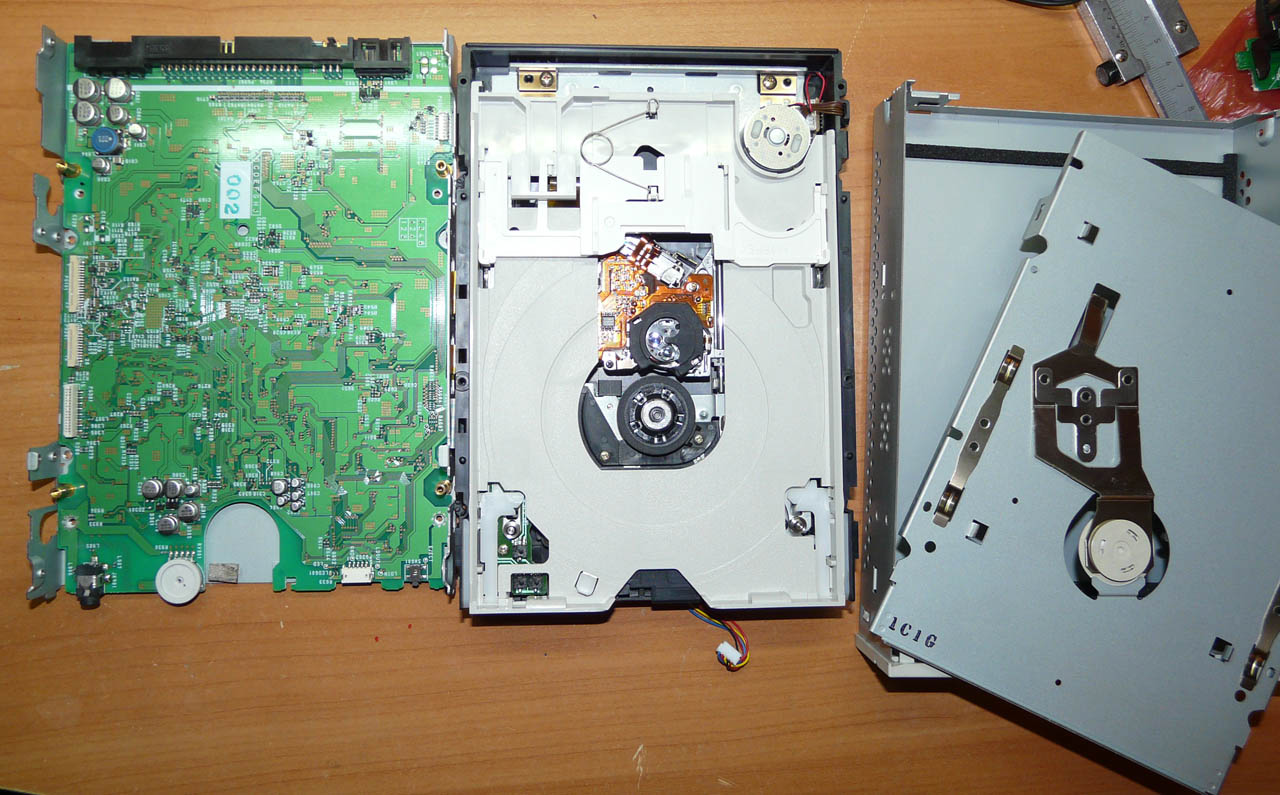

Ну вот, ели раскрутил я его, открыл крышку, а там вот что оказалось...
попадались ли у кого нибудь такие приводы? ( может конечно там не чо интересного нету, но у меня просто ни разу не попадались такие приводы, разбирал штук 15) и что за система там, дальше пока что не раскручивал, позже полностью разберу.



прям аж страшно разбирать его))) оптика чистая вся) тьфу тьфу тьфу тук тук тук, главное не заляпать

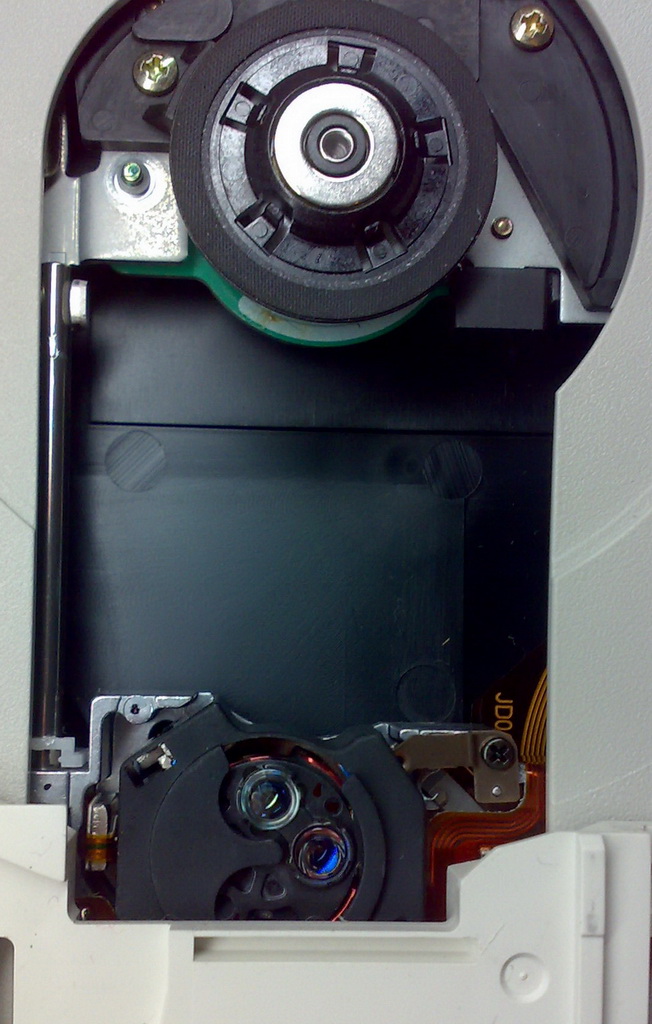

вот еще фото

головка больше чем обычная помоему ..

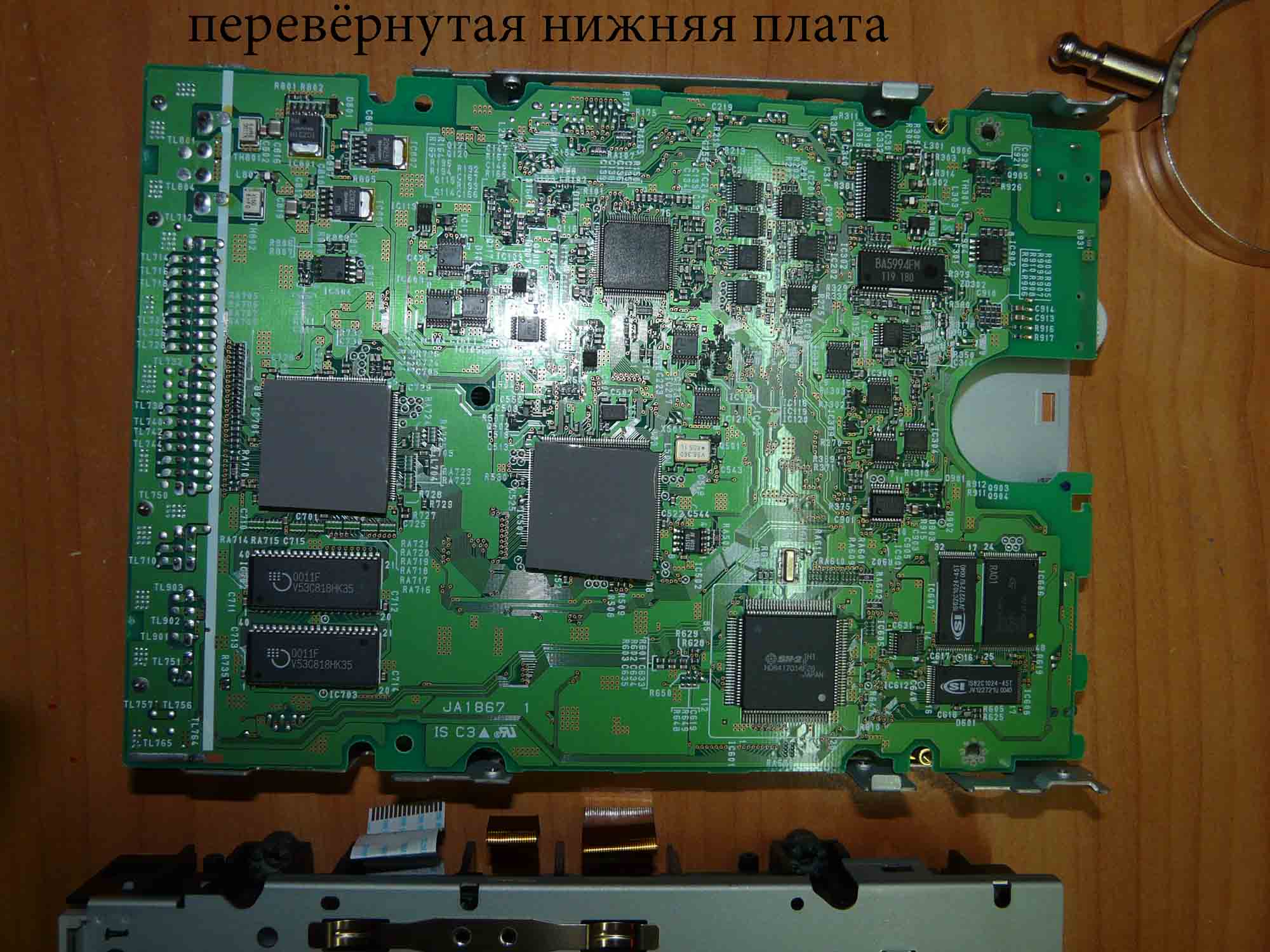

вот еще пару фоток



двух линзовые апараты встречал в обычных двд бытовых фирмы увы не помню.лет 7 назад первый попался. вроде панас был.

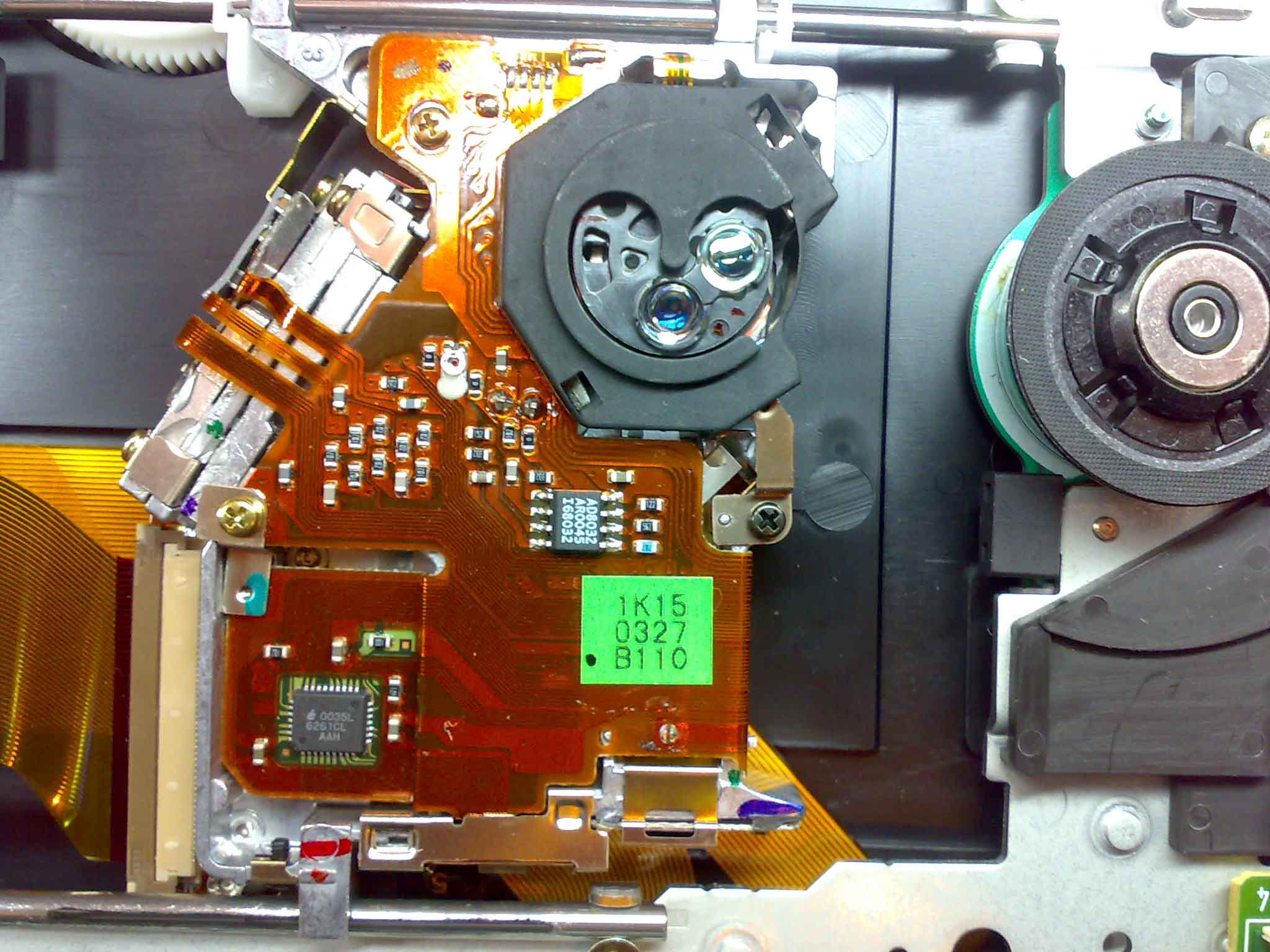

вот фото головки полностью



значит не чо полезного

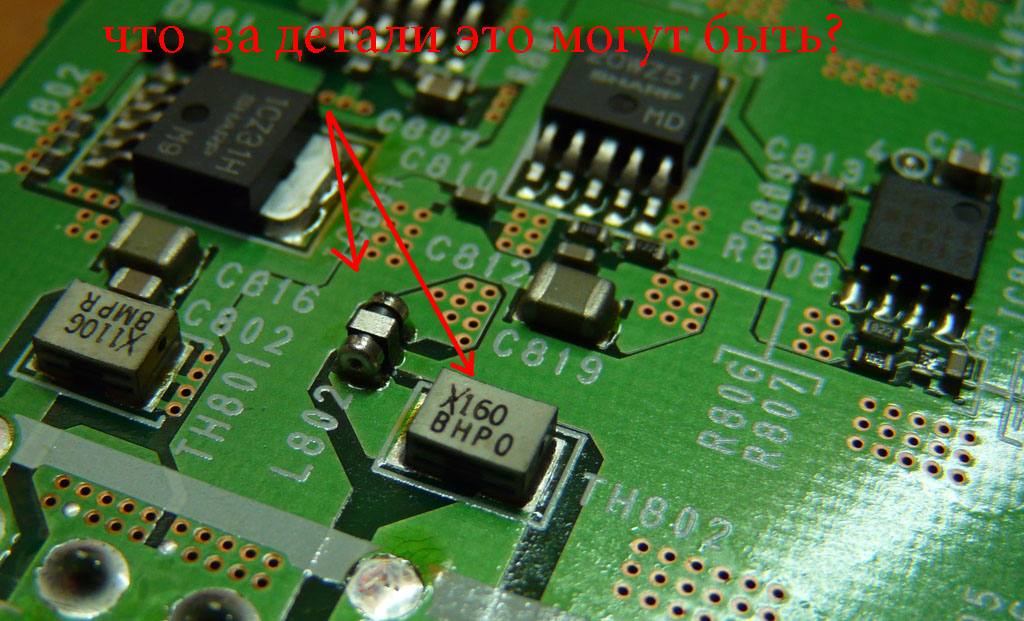

ДА ТАМ ЦЕЛЫХ ТРИ SHARP-овских стабилизатора стоят !!!!! типа того на котором я драйвер делал :Yahoo!:

А неизвестная деталь- это самовосстанавливающийся предохранитель



о точно, я даже не заметил там и написано SHARP два одинаковых и один другой, пойду читать твою тему а вообще нормамльно стабилизирует?



Только надо будет уточнить параметры конкретно на твои....
но я думаю что они не сильно отличаются...
перепиши их марку поточнее, а то на фотках не все видно



1CZ31H SHARP и снизу справа написано M9
И два 20WZ51 SHARP и снизу справа написано MD
вот datasheet вроде на 20WZ51, на первую не могу найти...
как я понел вторая максиму 500мА выдержит что ли и не написано чи сколько надо для запуска ( Load requlation ) может не то посмотрел



20WZ51 SHARP - почти то-же что и у меня, но.... опорное напряжение 2.6 вольта ( это больше , чем надо для зажигания лазера) .....по моей схеме не сделать будет,
единственно возможный вариант использования - это сделать обычный стаб. напряжения на 2.6..3.0 вольта и питать лазер через резистор ( а его уже подбирать ) - это будет лучше , чем просто через резистор, но немного хуже , чем через регулятор тока.... и при этом можно будет использовать питающее напряжение 4.0...4.5 вольта , что уже хорошо.!!!!
1CZ31H SHARP - а вот эта вещичка ваще замечательная :Yahoo!:
это уже не стабилизатор , а импульсный преобразователь ...типа всеми любимой 400 , только в отличие от нее, ему не надо внешних навесных транзисторов :Bravo: все там внутри....

Конкретно на 31 данных не нашел....... но есть данные на 21 и 41 микросхему..., я думаю, что 31 что-то среднее между ними
[attachment=0:31jc6ghd]pq1cz41h2zxh_e.pdf[/attachment:31jc6ghd][attachment=1:31jc6ghd]pq1cz21h2zxh_e.pdf[/attachment:31jc6ghd]



ооо это уже поинтересней...только проблема как её правильно и лучше подключить?



Обратную связь сделать по току , а не по напряжению...
Тогда она и будет держать стабильный ток.....
штатная схема на рисунке это всетаки стабилизатор напряжения ( определяется соотношением R1 и R2)

Завтра если будет побольше времени , почитаю даташит внимательнее...

А так ...по аналогии с 400 ....

И лучше заведи новую тему в разделе драйвера...... поможем ...
если есть опыт общения с электроникой ( ну чтоб не объяснять очевидные вещи )



ну если можешь схему нарисуй пожалуйста как время будет...
