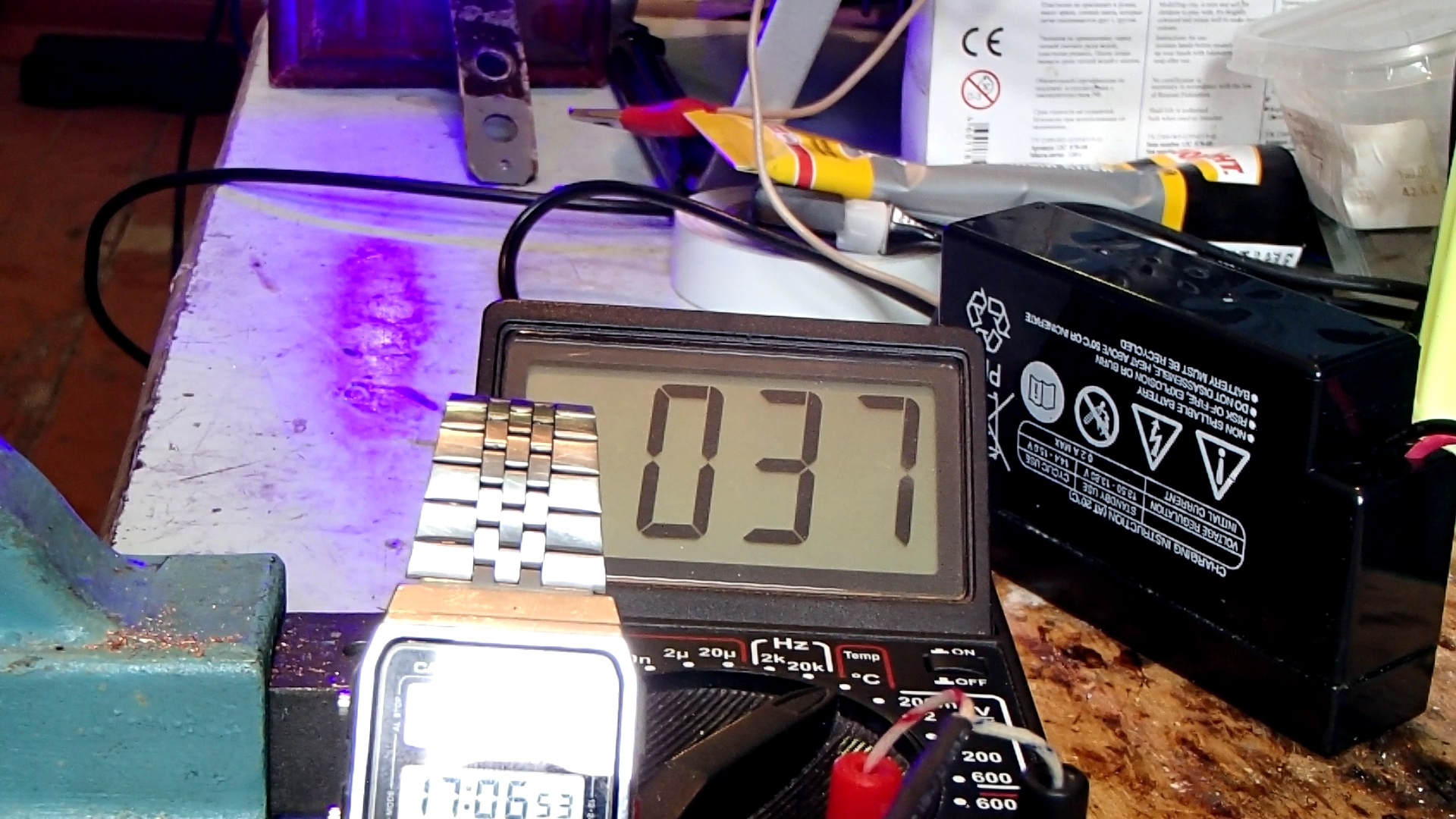

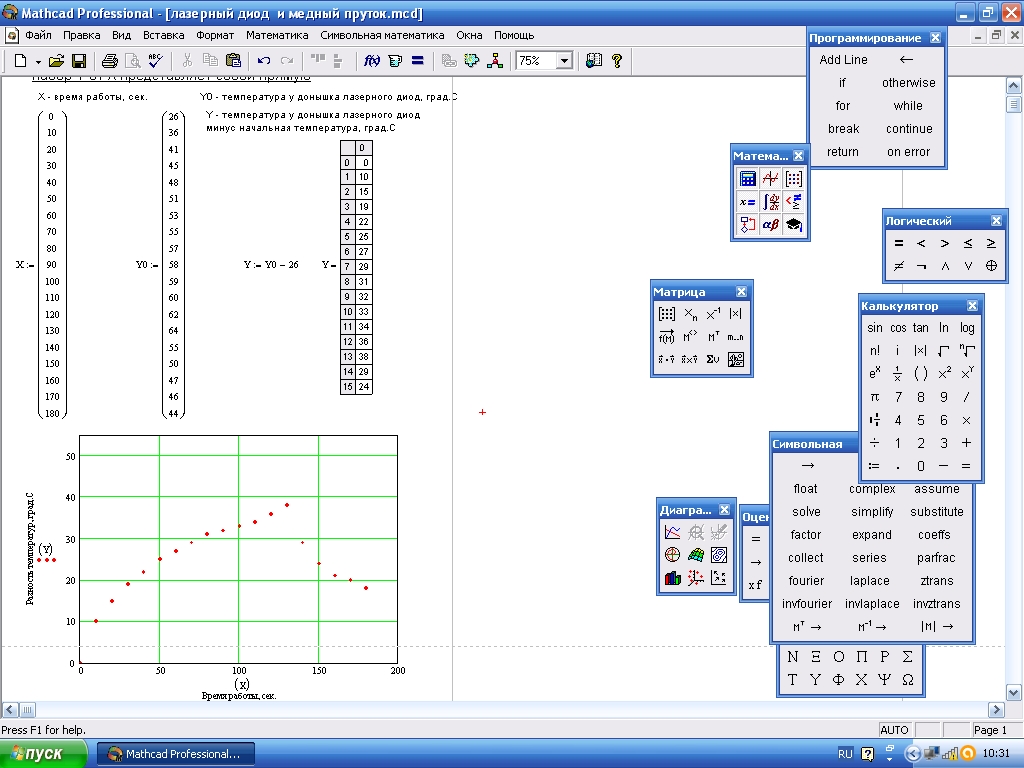

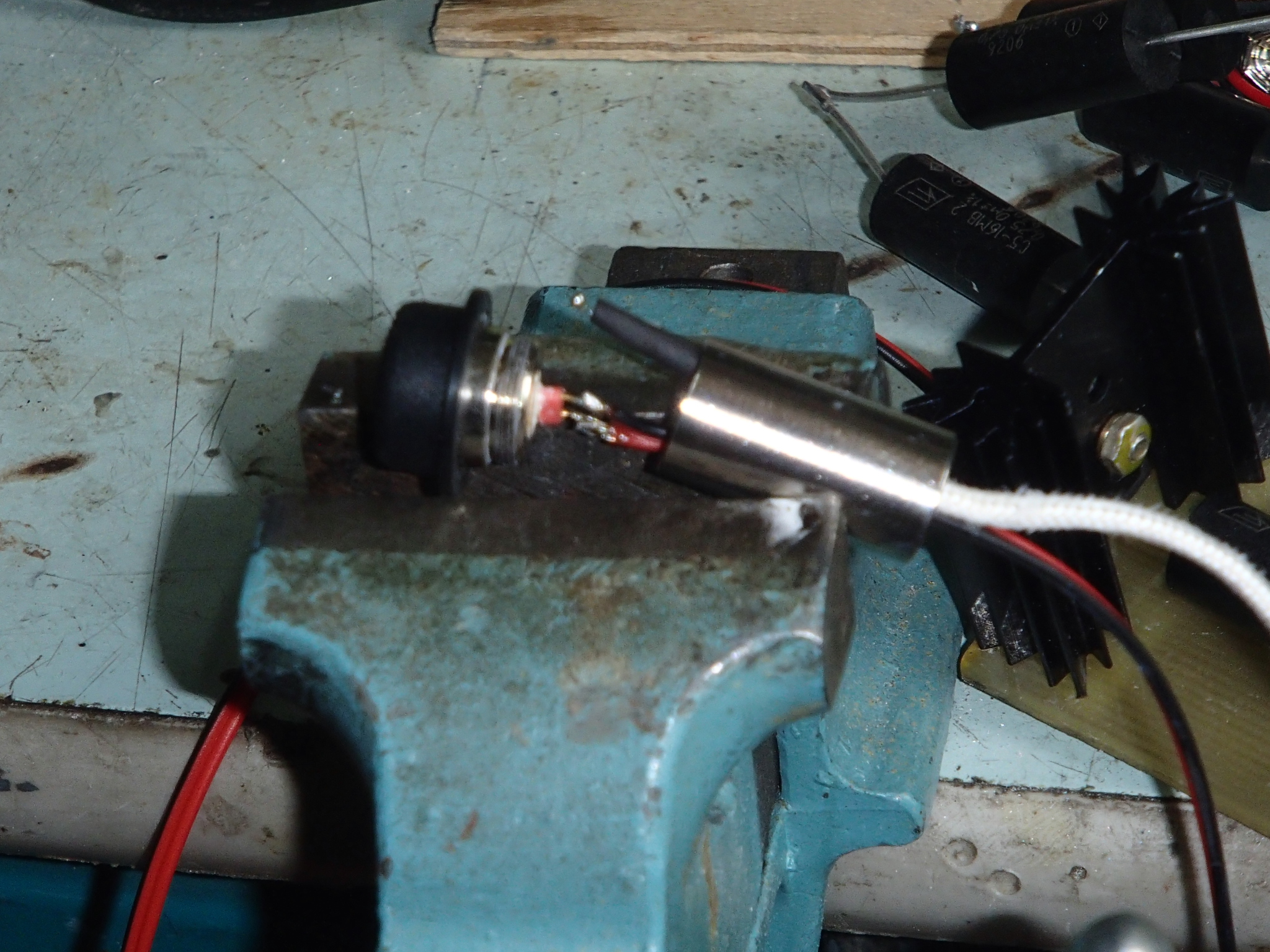

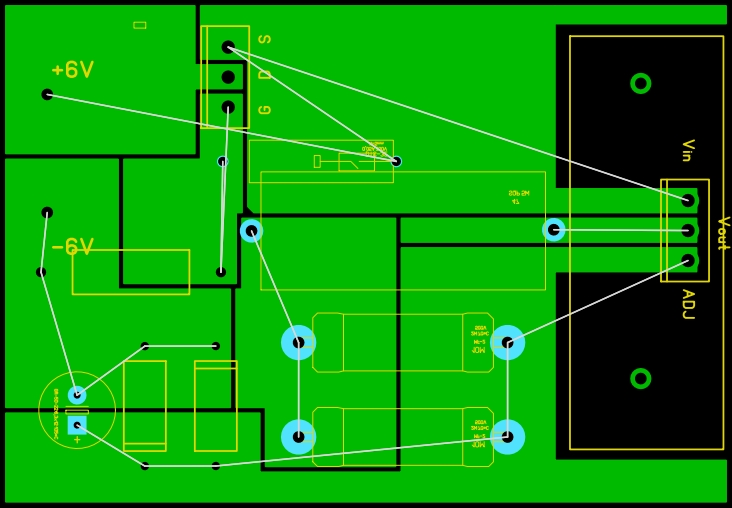

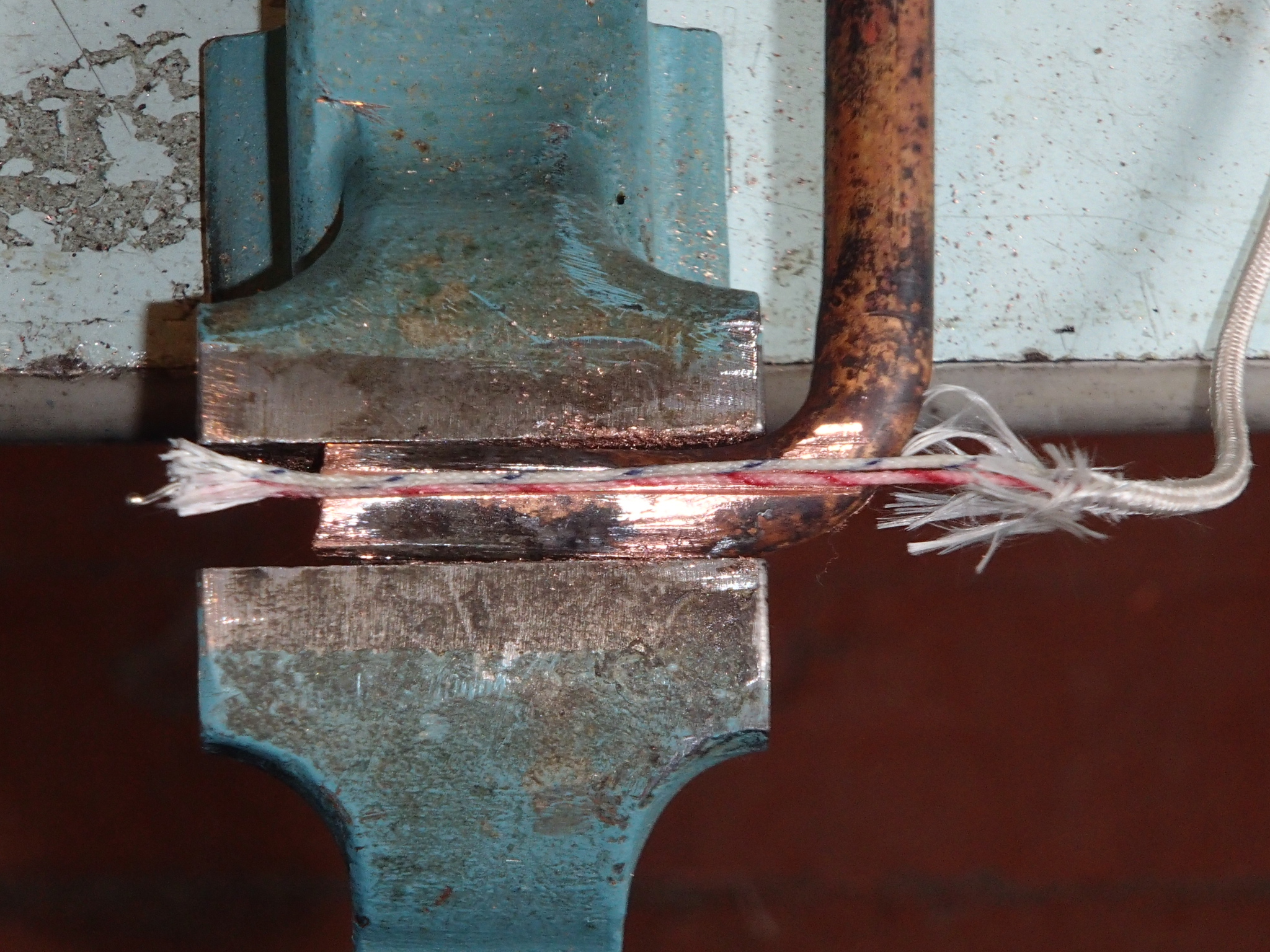

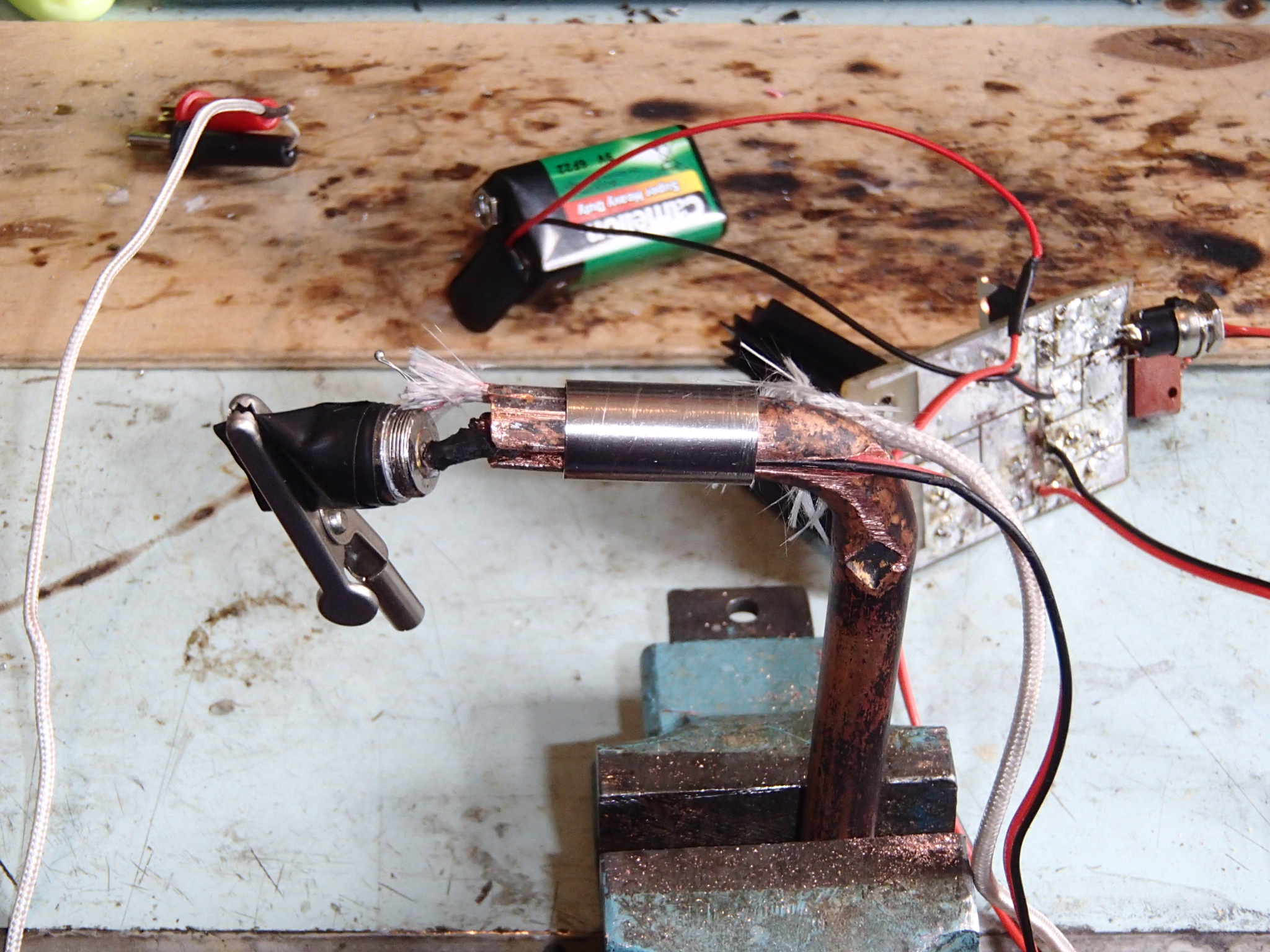

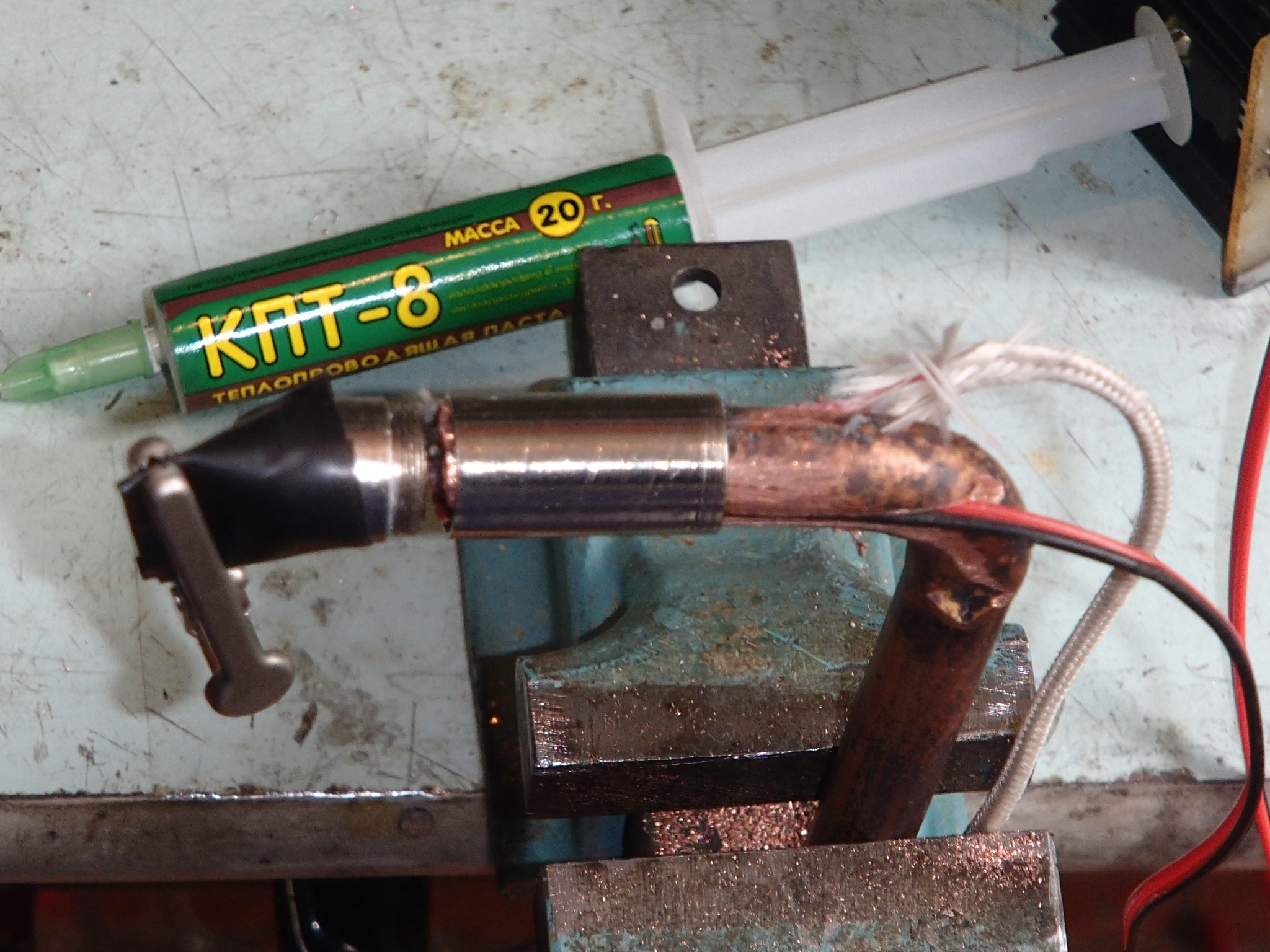

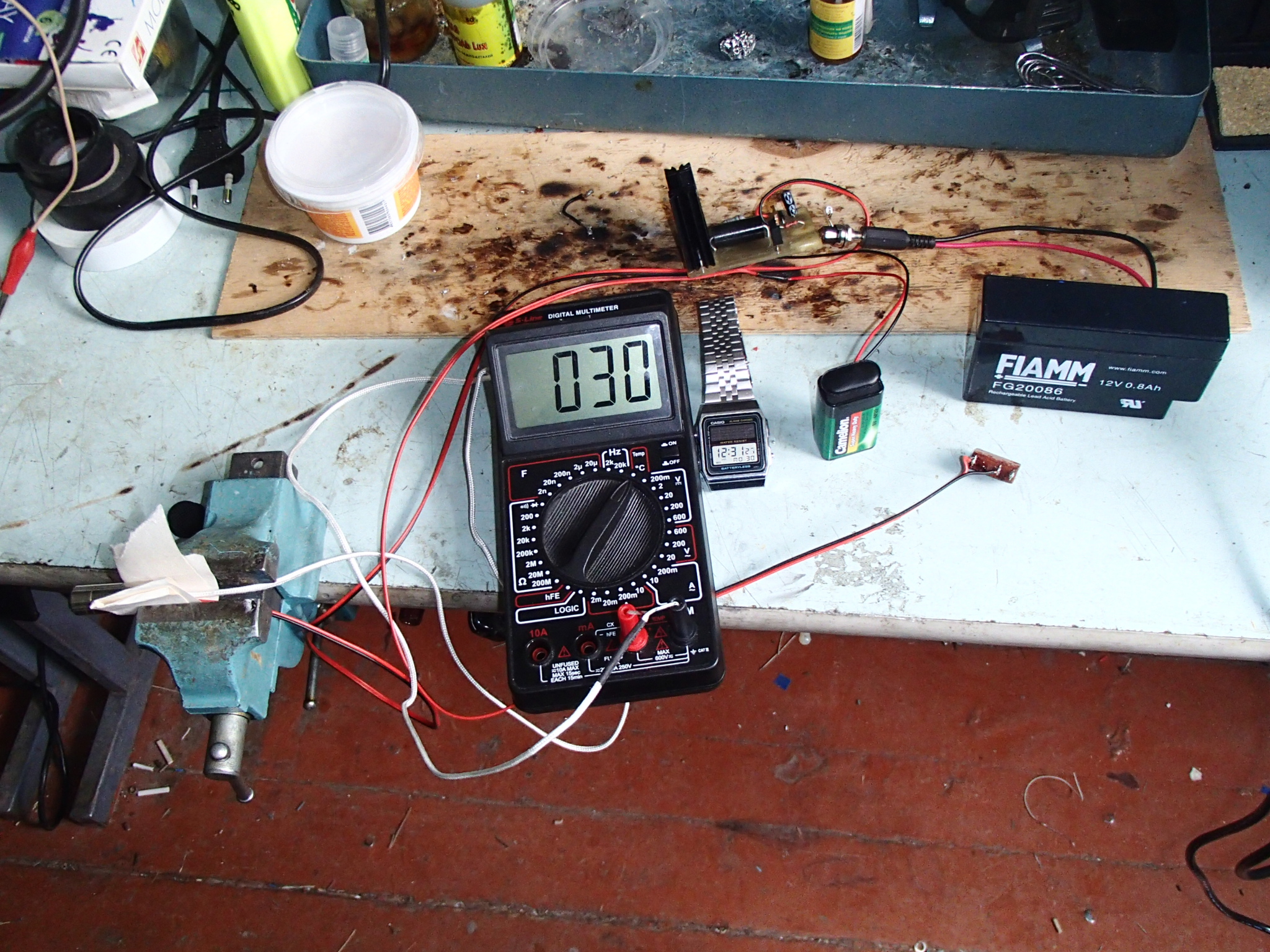

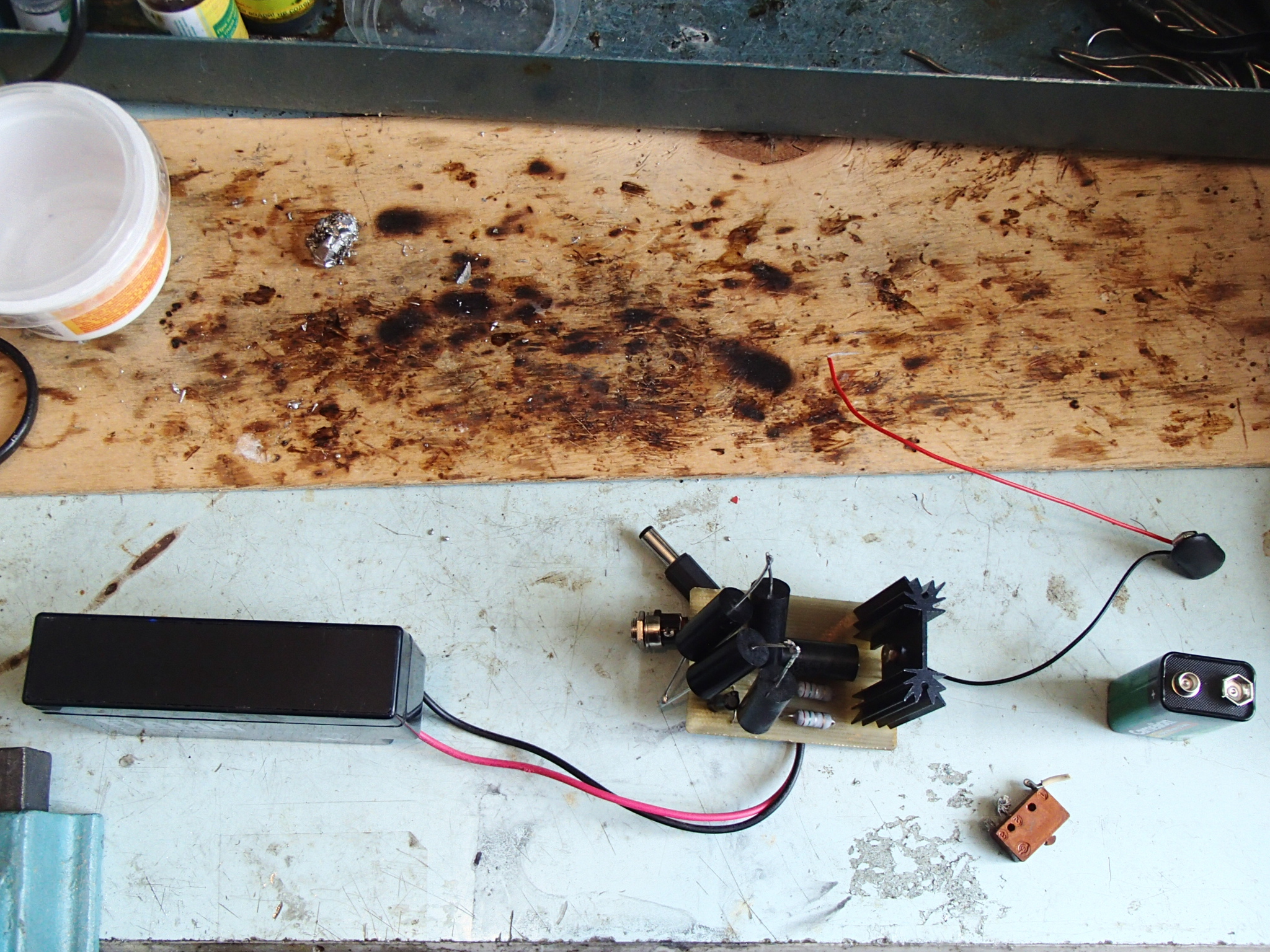

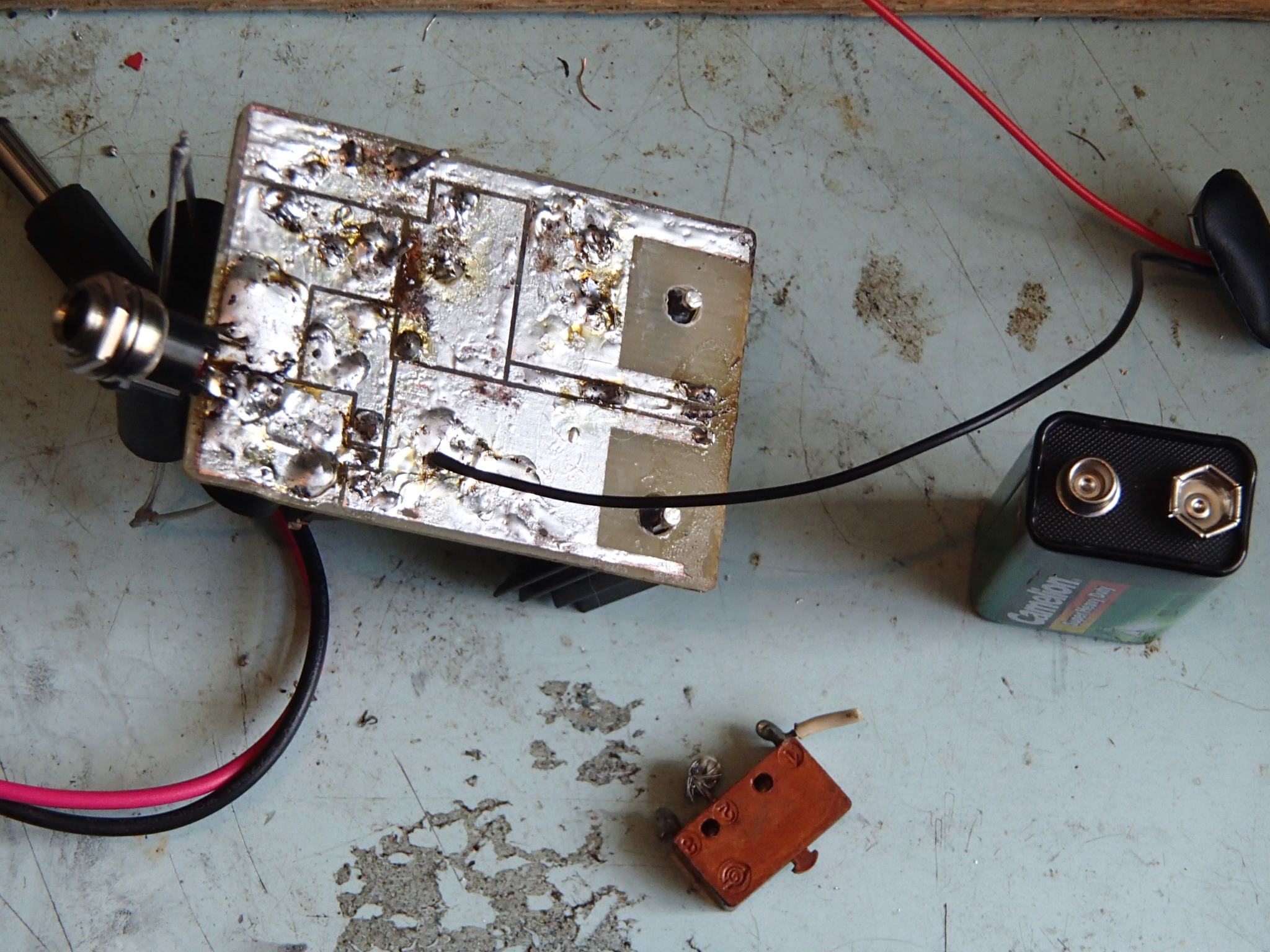

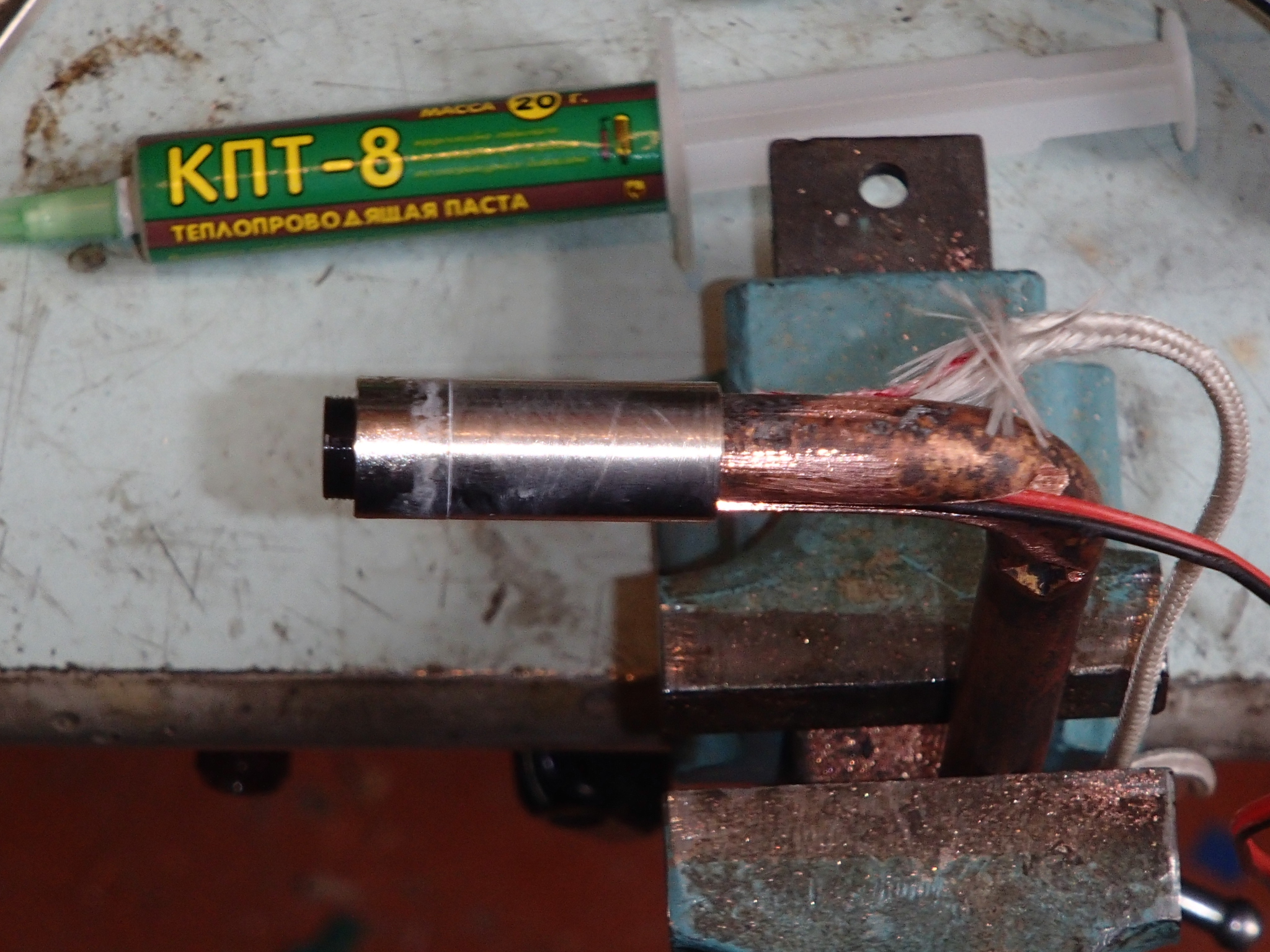

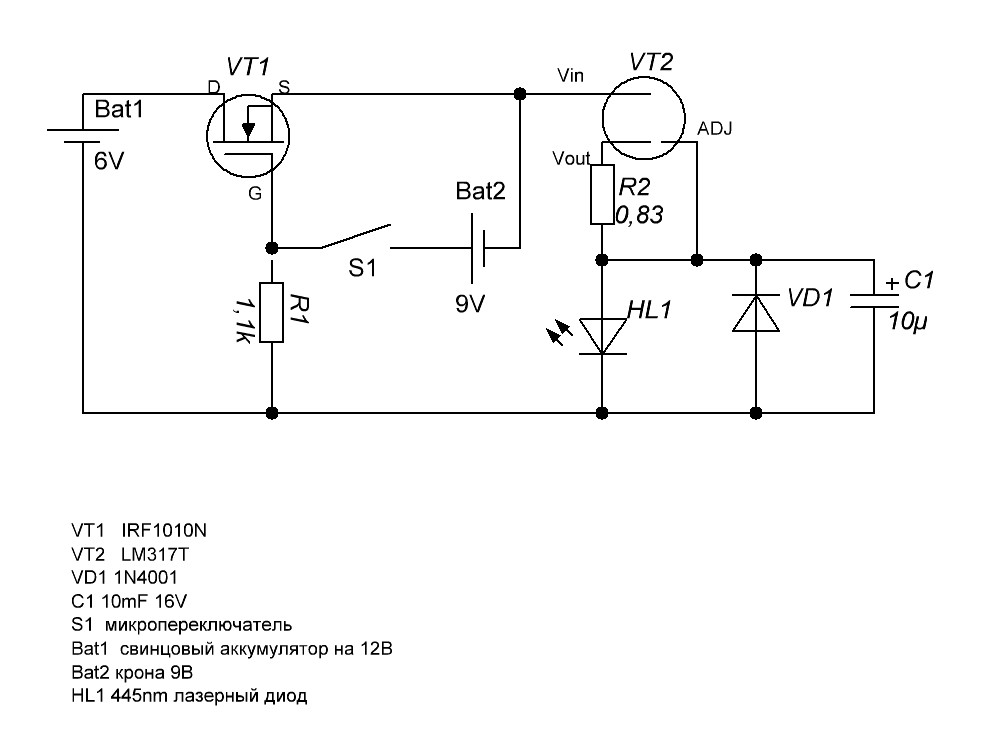

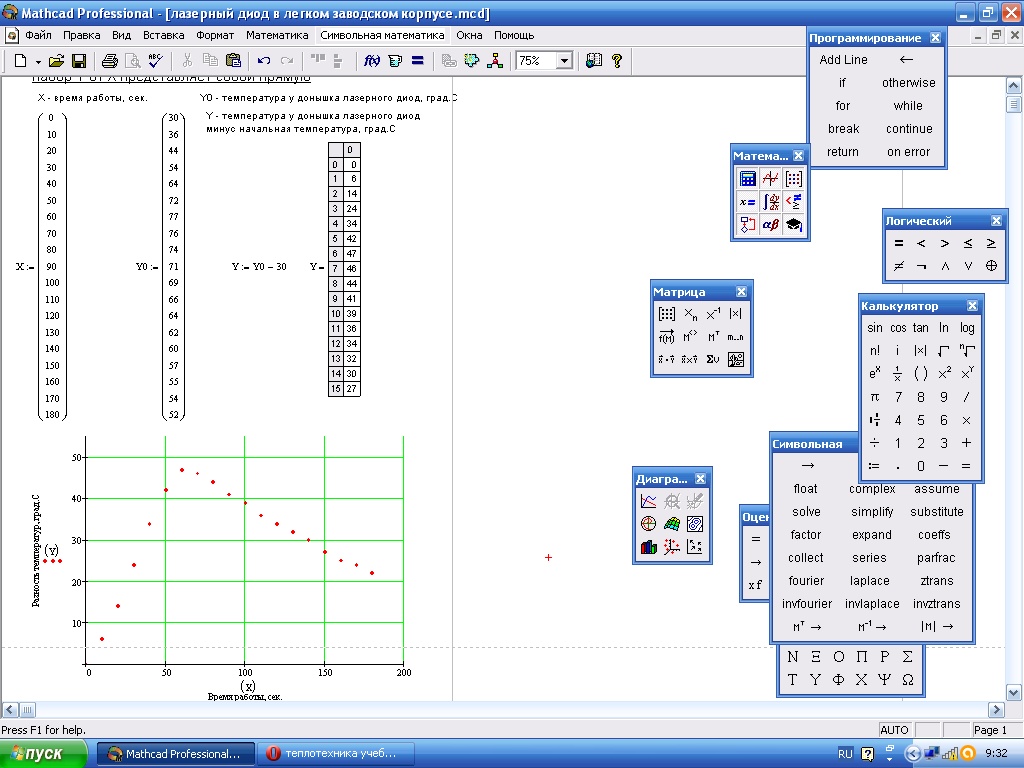

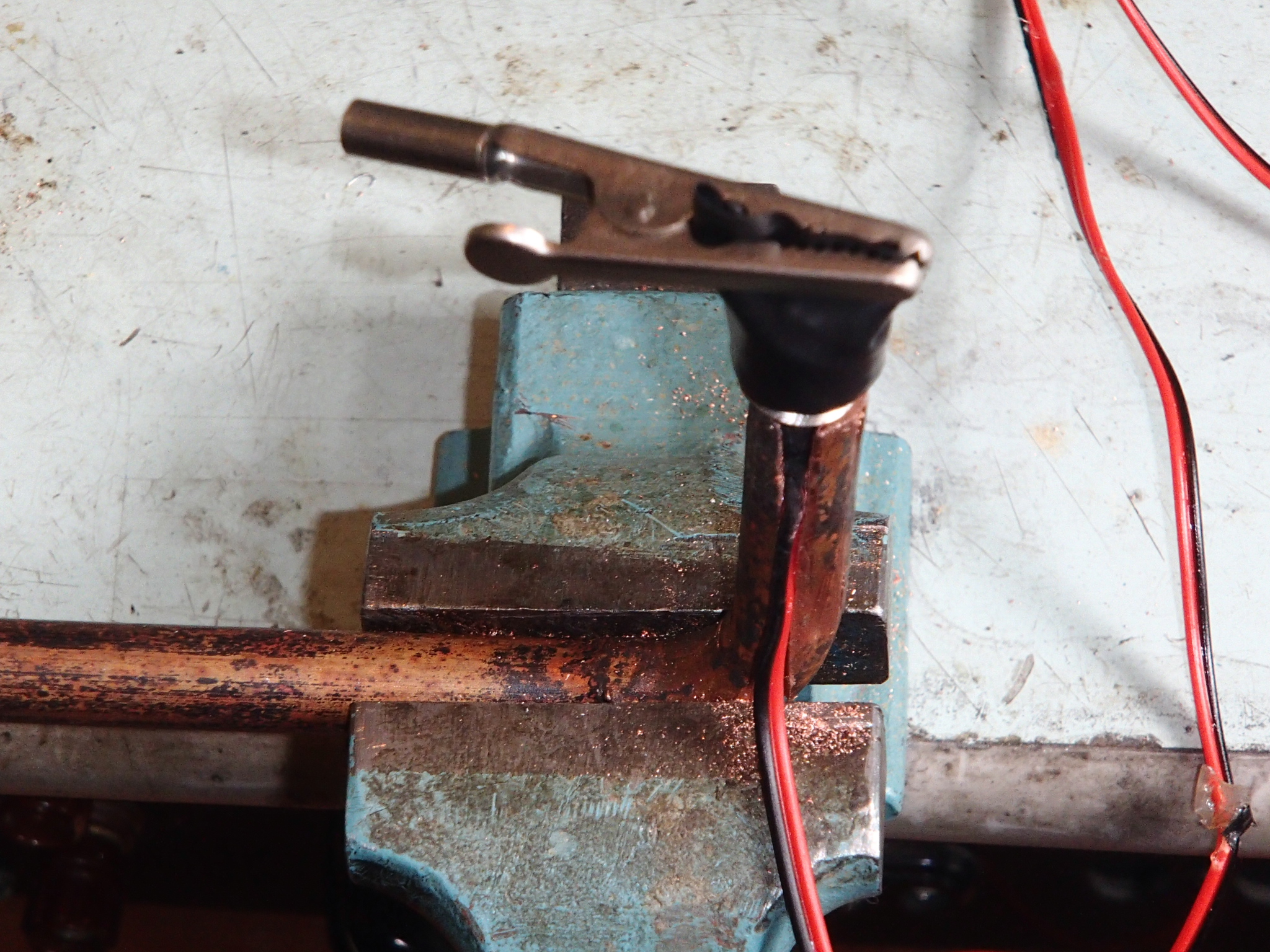

Поставил цель сделать мобильный лазер на 445нм, но, чтобы луч выходил как бы из пальца, если наблюдатель находится справа. Вся электроника находится например во внутреннем правом кармане куртки. Провода проходят через рукав и на лазерный диод и микропереключатель управления, он должен включатся при движении большого пальца вниз. Внешне должно создатся впечатление, что стреляют лучом из пальца. Электрическая схема. Попробовал сначала схему на TPS что на сайте, сжог даже одну микросхему, что так и не захотел работать преобразователь. Поэтому склонился к LM317T. Фото электрической схемы драйвера на LM317T. Печатка драйвера. Далее сборка электрической части. Далее задача состоит в том, чтобы снять зависемость темперетуры на донышке лазерного диода от времени работы. Снял это на видео. Кадр из видео. Ввел эти данные в маткад. Временные отрезки брал каждые 10сек. Для определения работы охлаждения интересовала разность между температурой донышка и наружной температурой воздуха. Обработка данных в маткаде. Как видно из графика нагрев происходит по прямой. Это вроде говорит о том что нагреватель мощностью около 8 Вт работает без сброса тепла в окружающий воздух. Крититеская температура для лазерного диода как прочитал в инструкции +85 град. Поэтому когда на тестере было 75град отключил питание лазера и началось медленное охлаждение, как видно по графику Так как температура наружного воздуха +30град, то смерть диода должна наступить при перегреве на 55 град. А это будет предположительно по графику через около 80 сек. Этого времени не достаточно для работы. Попробовал посадить донышко лазерного диода на медный прут от паяльника. На резисторе R2 падение напряжения 1,33В. Это дает ток через лазерный диод I=1,33/0,83=1,6A. R2 собран из резисторов с точностью в 1%. Далее.....

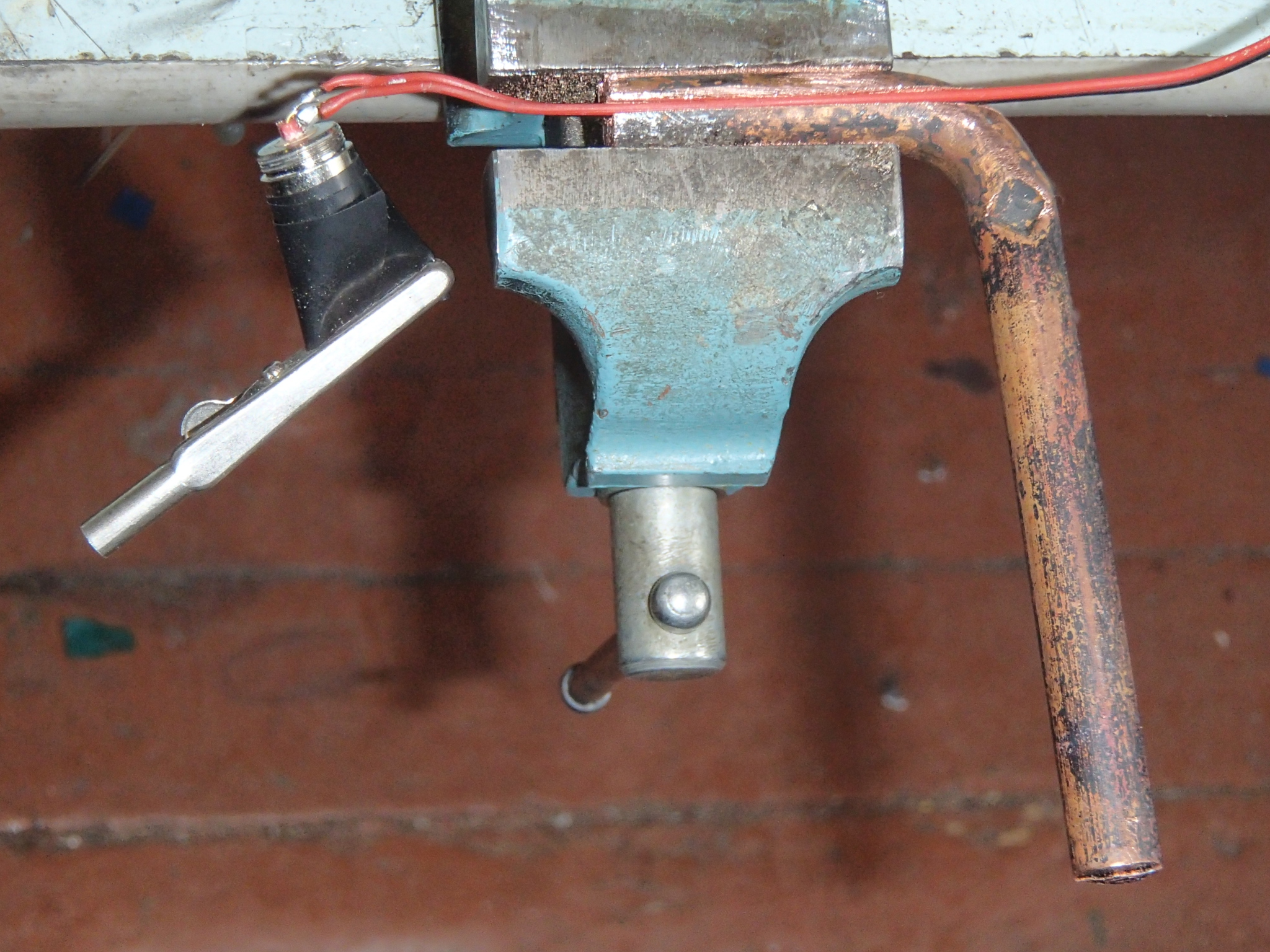

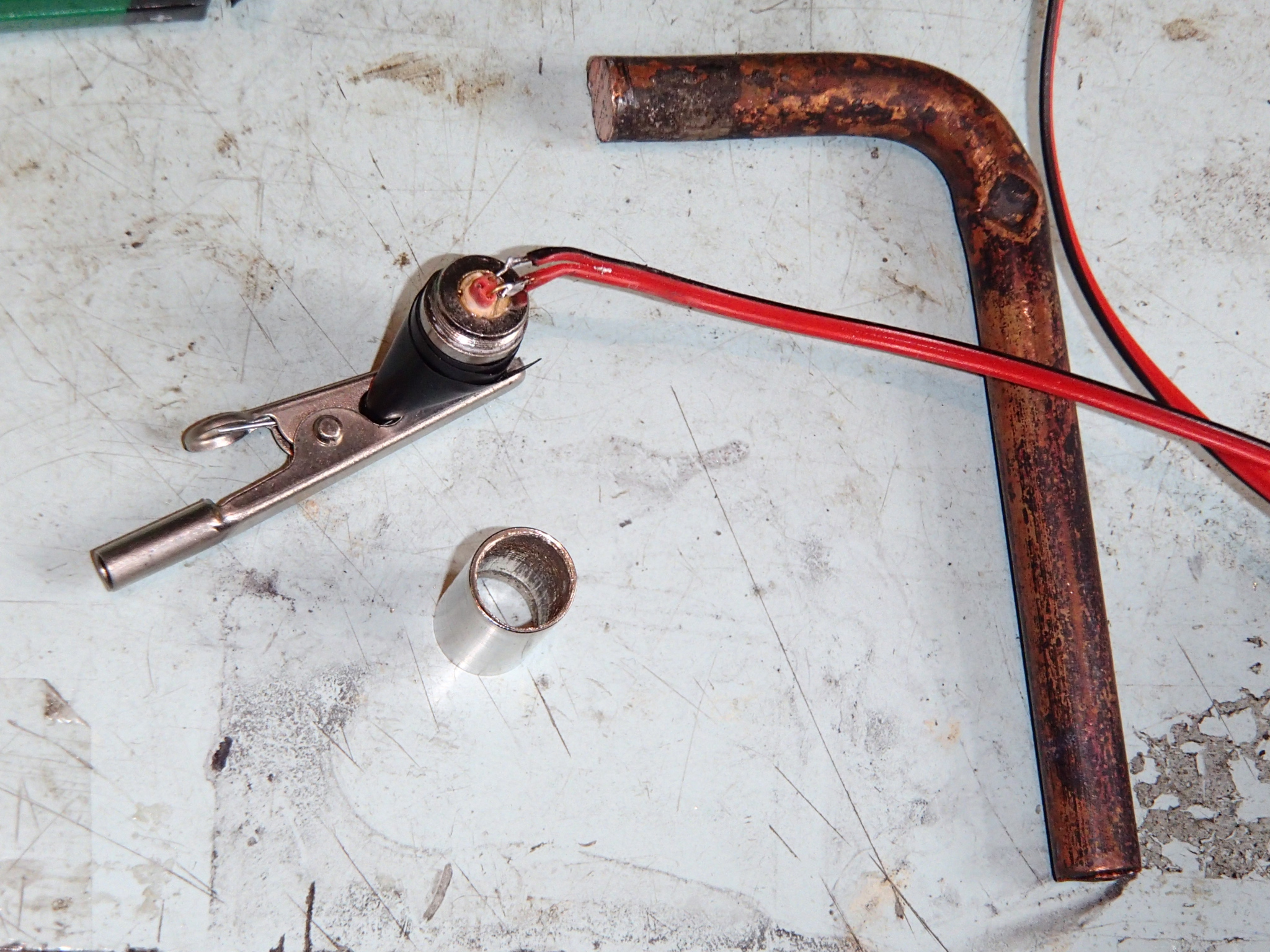

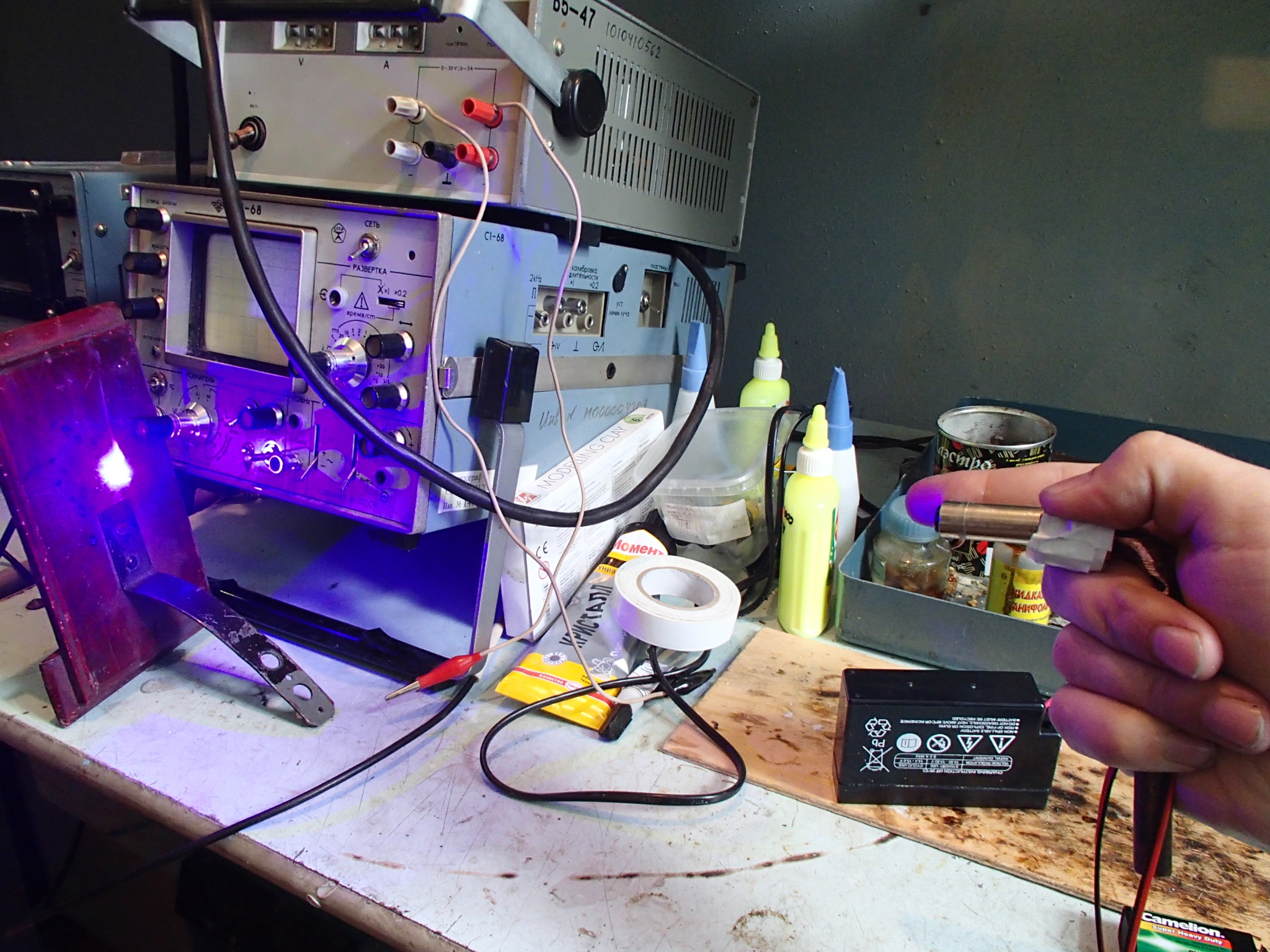

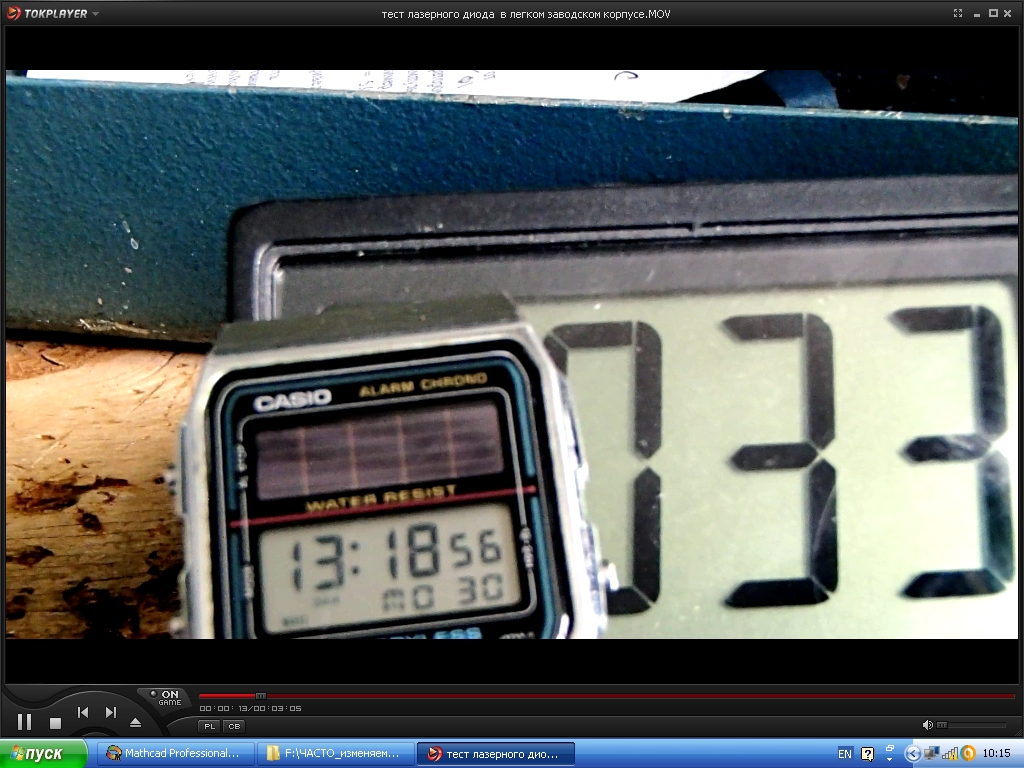

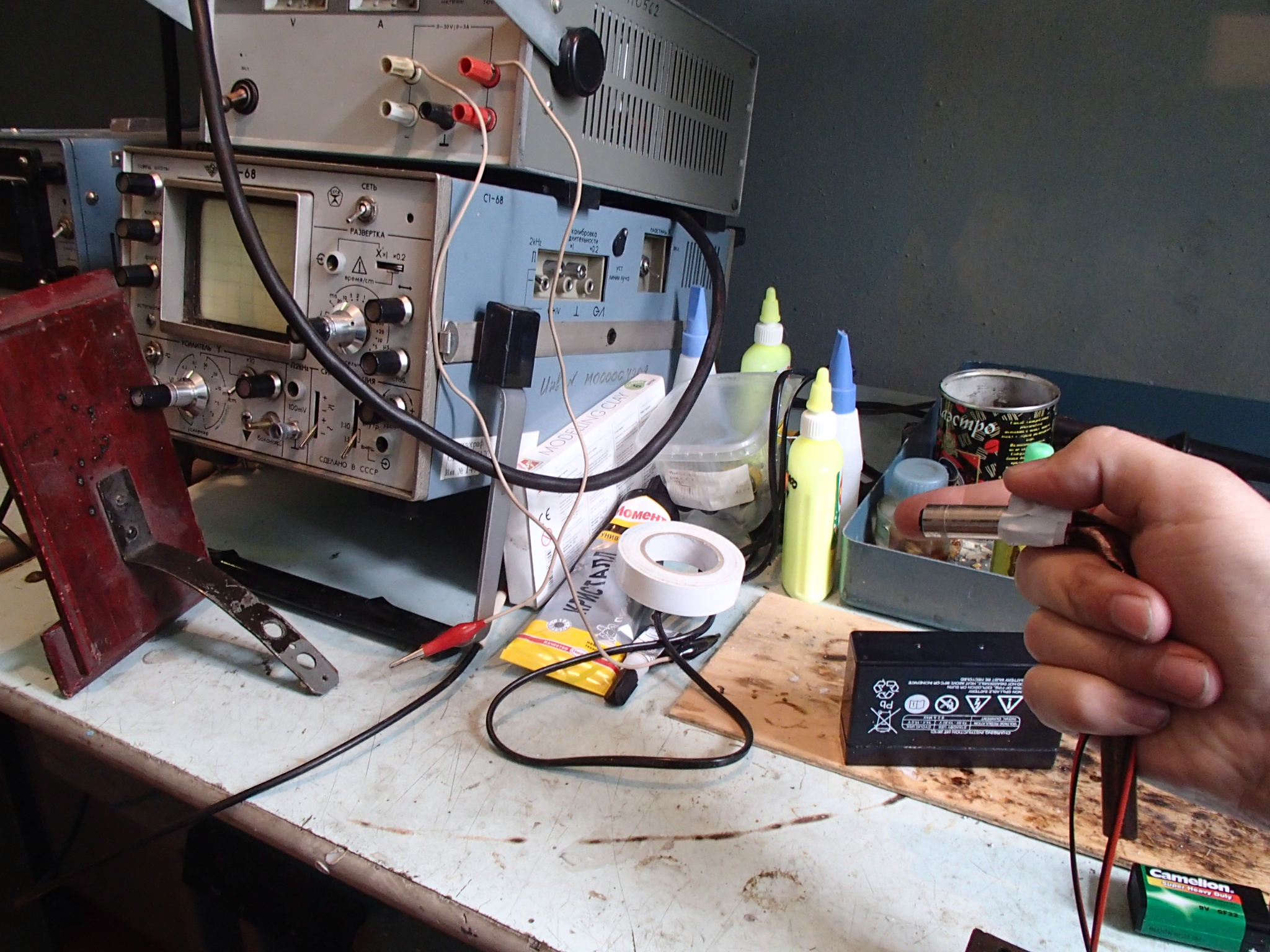

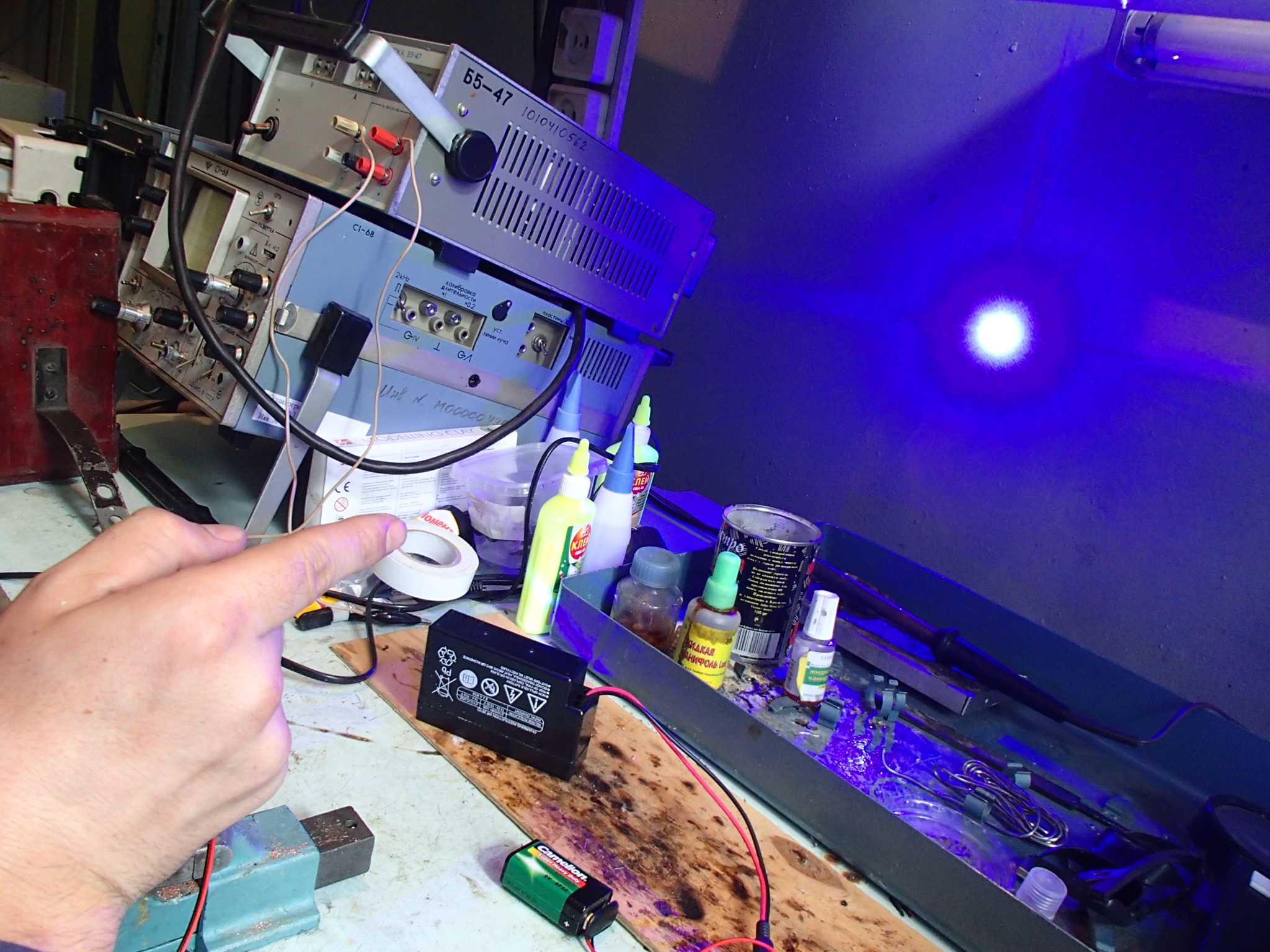

Кадр из видео испытания Обработка результатов в маткаде Как видно по графику, чтобы помер лазерный диод нужен перегрев около 60град. Это около 5 мин, что вполне достаточно, для свечения за 1 раз. Натурные испытания устройства в сборе. "Транспортное положение" Достойно схемы состоит по моему предположению ещё в том, что если кто захочет написать заявление в полицию, то что он будет писать в заявлении? Его поднимут насмех или отправят па проверку психического здоровья. Тема расчитана на людей с чувством юмора
Это шо такое? 2 батареи не маловато ли может лучше собрать всех типов? Честно я еще такого не видел. Для синего в модуль драйвер Bukc-boost можно запихать а можно и понижалку на ST1CC40 ток будет ниже и КПД выше, а может и в корпус под АА вообще решит все проблемы. Когда кнопка в другой руке то дёрканги при вкл/выкл нет что хорошо. Посмотрите всё же в сторону TPS63020 или STCC40 эти микры очень хорошо себя проявили TPS питает LED до 1.85А в фонаре а ST1CC40 ИК 808нм и еще куча драйверов LED и даже в камеры подсветки сделал на ней, всё отлично. Не подумайте плохого но это просто позор нашей рассы паял.
Пробовал драйвер на TPS61030, но на рабочие токи не выходил. Может литии оказались китайские .Брал питание для теста из компъютера где 3 В- срабатывала защита по току. В радиомагазине микросхем преобразователей небыло, была только LM317. Охота было побыстрей собрать. Да, топорно получилось, но ведь этот лазер (электронику) по определению не должны видеть постороние наблюдатели и они не оценят более маленькие размеры драйвера и высокий КПД.
Это шутка про защиту компового БП? Да TSP63020 более 4А не может съесть по определению. Да и линейник можно было сделать не такое страшное. Я так и не понял что это за чёрные цилиндры такие кондёры высоковльные? У меня Efest 14500 питание синий ток порядка 2А на полностью заряженном АКБ максимальный 4.2А (LM3488) можно ли Lifepo4 питать. Что то у вас точно не то было с TPS вы точно не то пробовали. По большому счёту даже то что вы держите в руке больше конечного девайса на базе фонаря АА. Конечно можно и рюкзак повесить но зато из пальца светить. Я еще давно проект портативного БП задумал для питания подобных вещей как источник питания нужен всегда а когда он еще и очень удобный то это вообще класс я выкладывал его тут. Как можно не иметь под рукой самые стратегические детальки мало ли что экстренно захочется. Красный давно еще замутил размером с батарейку АА. ST1CC40 LED драйвер сразу с ним проблем быть не может могу показать реализации драйверов на нём. Всё де я советую не отставать от современности и юзать современны технологии без которых просто невозможно достигнутое с использованием этих технологий.

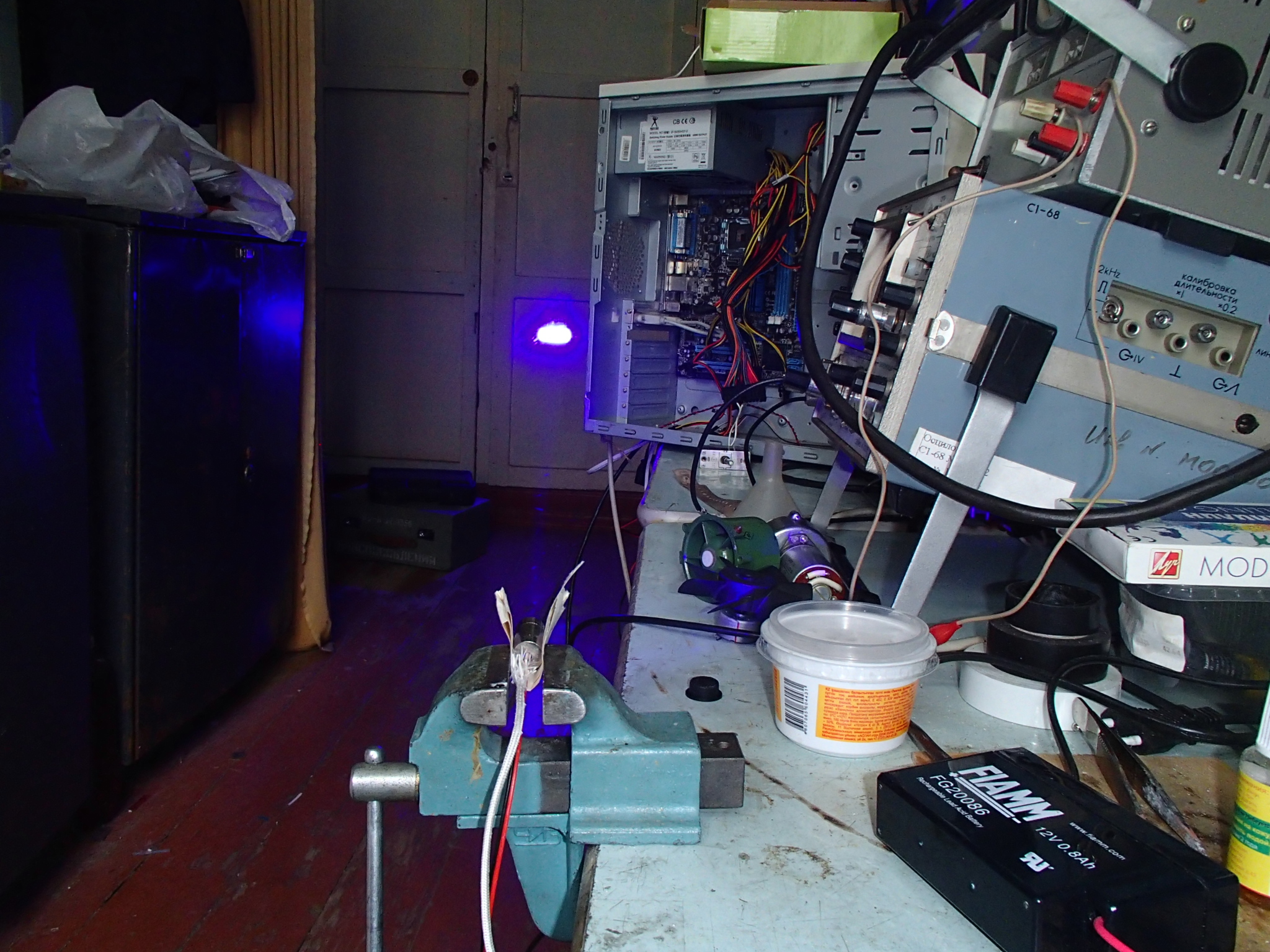

Блок питания системного блока запускается вручную замыканием двух ножек (на фото виден системник и переключатель). Запускается нормально напряжение немного за 3В на неторых ножках штекера. Как только нажимаю микропереключатель- затихает вентилятор и на выходе 0В. При этом на БП написано что 3,? В дает под несколько десятков А. Регулируемый источник напряжения имеет около 2А или 3А (что на фото). Давал 3,6В. при нажатии кнопки он выходил в режим ограничения по току. При этом на токооизмерительном резисторе 1/10 напряжения, от того что должно быть. Испробовал на TPS61030, сначала свою печатку- не пошло, затем из темы проверенные драйверы взял печатку- тоже не пошло. Менял TPS61030- без изменения, танталовый конденсатор. Так и непонял почему очень сильно грелся танталовый конденсатор на выходе. Намучился. Одну микросхему сжег, когда испытывал без танталового конденсатора. А надо было побыстрее сделать драйвер. Черные цилиндрики на перых фото- это сопротивления в сумме равное приблизительно сопротивления лазерного диода при токе 1,5а через него. Они 1% точности, большой мощности. Да буду смотреть современные драйверы на микросхемах, просто для 445нм не нашел на форуме других вариантов кроме на TPS61030. Давно думаю собрать униполярный генератор. Его главное достойство- большой ток при низком напряжении. Причем при постоянстве оборотовв ток постоянный. А генератор раскручивает например двигатель постоянного тока с ШИМ регулировкой (на ардуино нано ШИМ сделал и проверил минут за 10- крутиш резистор в одну сторону и обороты плавно увеличеваются от 0 до мах и наоборот). Оправдан ли такой стабилизованный источник тока для лазеров малой мощности- незнаю. Зато так можно замутить самодельную сварку большой мощности (возможно меньшей стоимости, чем инверторы).
Я не пойму это юмор пошёл? TPS61030 да с ней грабли возможны, что тут на сайте вариант из ряда радуйся если запуститься и не рванёт. Как приклеятся к говну так всё не чего другого уже не надо хотя другое уже 120% золото. Понижалку можно на ST1CC40 до 2.5А отлично пойдёт. Повышалку на LM3488 опять таки я публиковал полный проект но не всем нужен полноценный надёжный вариант, лучше простой пусть и не работает нормально или вообще не работает, TPS63020 пойдёт только на токах до 1.3А для синего дальше от Lifepo4 уже не потянет хотя более правильный вариант как напруга на границе. Какой кашмар! Есть ведь простой и универсальный эквивалент нагрузки регулируемый в широких пределах на 3-х транзюках. Если интересно могу дать проекты мощной повышалки для корпуса АА на LM3488, и понижалки на ST1CC40, и фонарь TPS63020 НО это всё не из ряда простых и тупых схем. В лубом случае сделать индивидуально решение нефиг делать. Если конечно не пугают схемы где более 1 микры. Сейчас появилось много реализаций схем под разные задачи я уже по 2-4 версии всех драйверов делал, маломощных повышалок уже 4 версии поменялось, понижал 2, мощных повышалок тоже 3 версии. Есть версии без ОУ с подвешенной нагрузкой но это не самое красивое, для красных это вообще не допустимо а для ИК общий + надо.
Да отстал от жизни. Если не трудно покажи схему повышалки LM3488 от лития (ток 1,5А через 445нм потянет?) Тогда вообще здорово получится- литий можно спокойно зажать между согнутыми пальцами. Действительно компактное устройство получится, без этих проводов- паутин. А то уже как в фильме "5 элемент" .
LM2596 бяк это печка, тоже вариант из так се, lm2678 совсем другое дело. Зачем вообще такую хрень для ЛД? Есть ST1CC40 размер близко не сопоставим с этим, и готовый драва на ней существуют.
Это намек на то, что можно купить за доллар на ебэе, а не колхозить велосипед самому. Не в 2005-м живем.
