лазер из nec3540-300ma

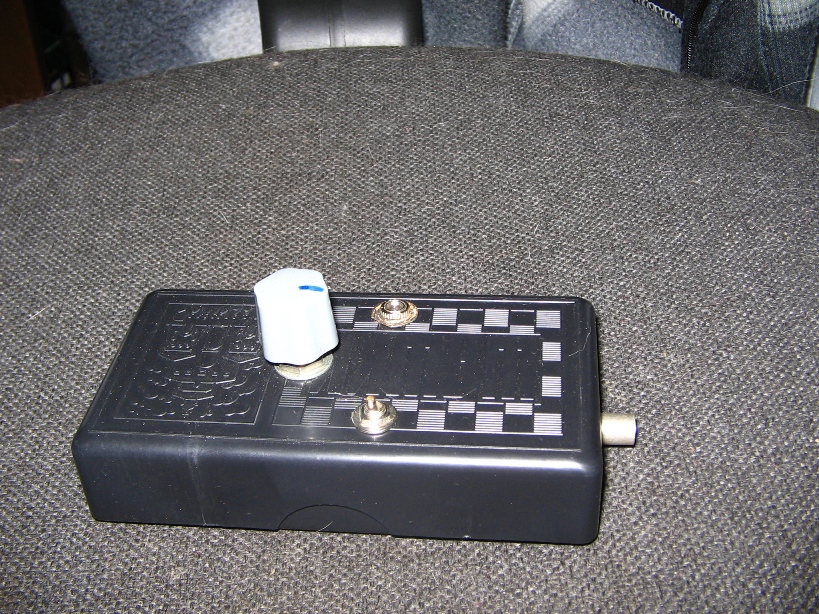

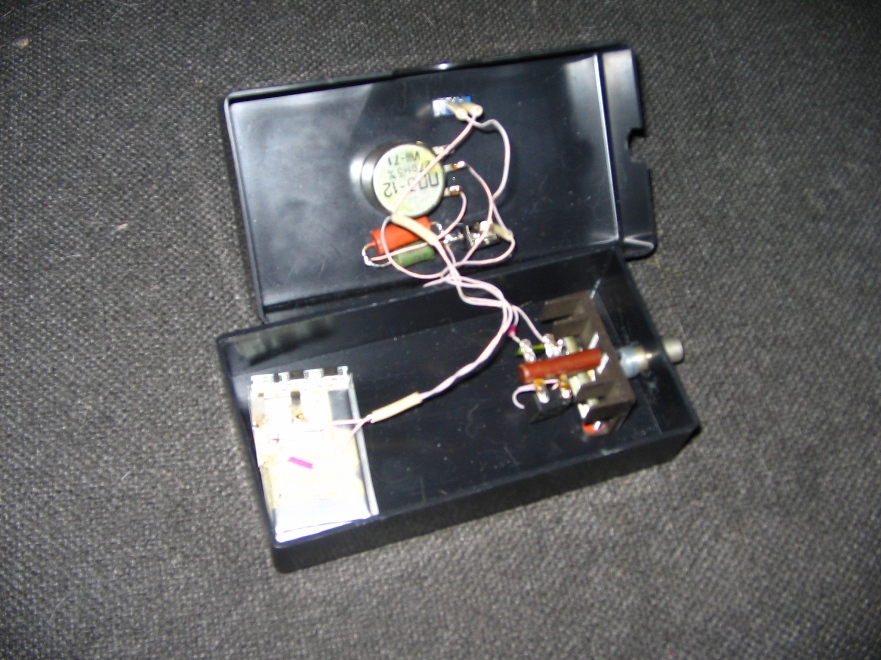

лазер собрал в данном корпусе так сказать на вырост - есть много места для изменений .
в круглом корпусе в металле надо присмотреть хороший корпус . при включении все переходные процессы сглаживает ионистор на 0.5 ф. и диод плавно выходит на ток 50 ма и далее я могу резистором переменным увеличивать ток до 300 ма. выключение тоже плавное уменьшаем ток и выключам -диод питается остатками от ионистора и плавно гаснет.



Здорово! В корпус можно еще много чего вместить Фонарик например (переключение режимов фонарик-лазер) А жжет то как? Кстати, ионистор по-моему это слишком... примерно за какое время лазер полностью гаснет?(Интересно просто) Конденсатора бы спокойно хватило.



Фанат советских девайсов смотрю)))) Даже кондер КМ платиновый воткнул. Осталось на коробке написать:
Изделие 6457.Сделано в СССР. Собственность МинОбороны.
Кста, идея с плавнозатухающими ЛД очень даже интересна.



Очень плавное включение... но если ионистор разрядится прямо на диод...



угу... я убил свой как раз изза кондера... разрядился целиком в него
даже не было никакой вспышки яркости, просто стал светить накачкой и черное пятно по центру =)
хотя кондер был небольшой емкости (чтото около 100мкФ помоему)



если данный сайт посвящен лазерам почему бы и нет. знал бы я раньше про данный сайт я сразу бы пришел.



корпус я сделал такой для домашнего использования (не стационар но и не для повседневного ношения в качестве брелока-для этого у меня есть зеленый 10mw-dpss-лазер -проданный мне по ошибке за 150 р) . Жжет стандартно при максимальном токе (300ма) с 2 х метров . гаснет лазер (для глаз за 1 сек ) а если присмотреться то он слабо светит еще 20-30 сек. видно сам переход ввиде красной полоски. этим режимом я доволен тк ионистор дает плавное как включение так и выключение , и если б его не было поставил бы конденсатор естессно. хотя конденсатор я пробовал включать он хуже сглаживает процессы - при включении с ионистором лазер начинает с нуля далее просто свечение без генерации далее с плавным ростом начинается генерация и выход на заданную мощность , а с конденсатором все происходит более резко вот поэтому я и выбрал ионистор .

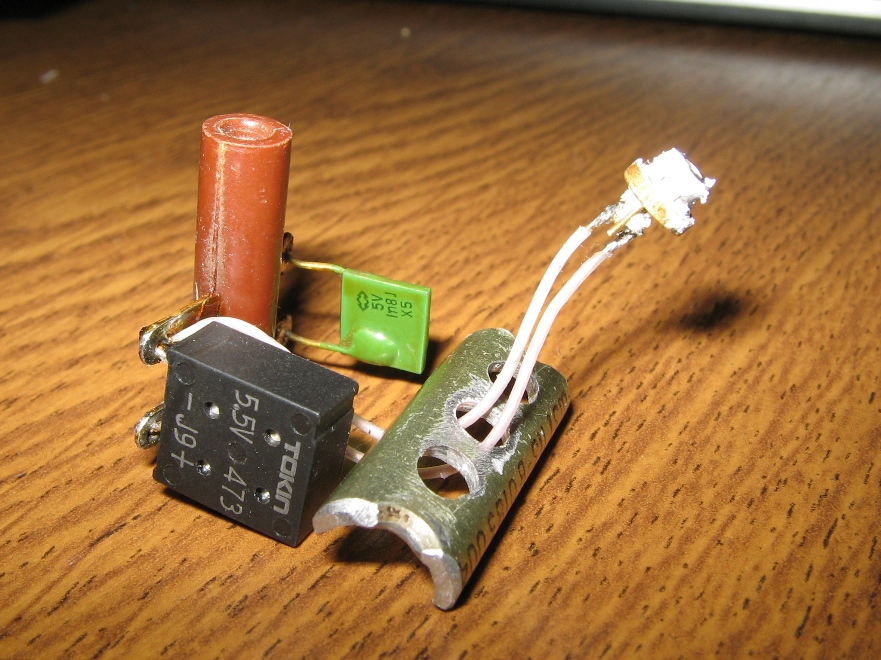

у меня в данной конструкции убийство диода не возможно тк ионистор параллельно припаян к л.д и вся коммутация происходит через ионистор (т.е он все броски сглаживает своей емкостью - тк при пуске сопротивление ионистора меньше чем у л.д и все токи вначале идут через него а когда он зарядится до рабочих величин л.д ток начинает идти и через сам л.д а ток через ионистор ослабляется тк он заряжен) .
в моей конструкции ток начинает идти от аккумулятора идет к резистору 2.7 ом далее идет через переменник 30 ом и потом приходит к связке ионистор+ л.д. . вот поэтому я думаю ионистор убить не сможет , а только сможет защитить от переходных процессов.



клёвый девайс только вид больно ссср-овский где ионистор достали ? че за коллиматор?

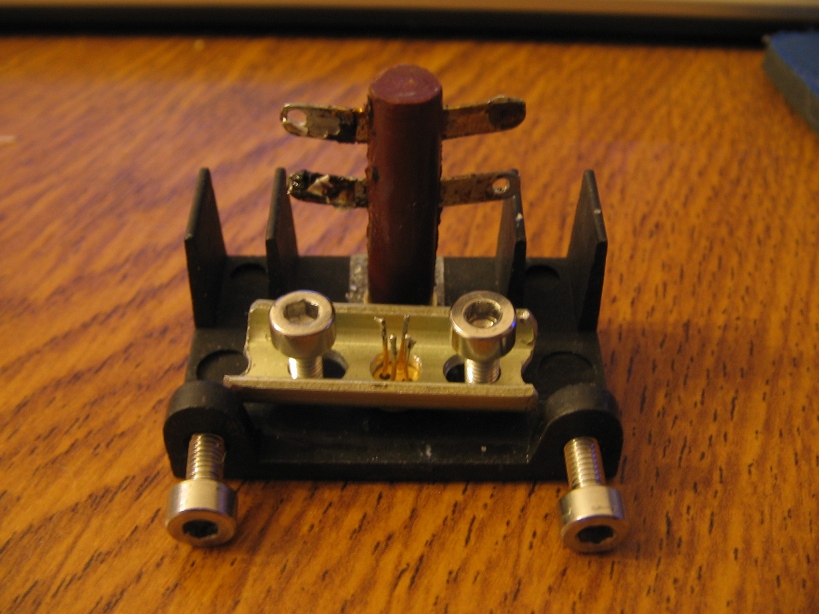

ионистор из видеомагнитофона .а коллимматор от старой (из первых версий которые были не пластиковые) лазерной указки но немного доработанный . линза от указки.



Как мне представляется, ионистор в драйвере лазерного диода бесполезен...
У ионисторов большое внутреннее сопротивление, скорее всего больше 100 Ом. Следовательно, он не защищает от бросков тока, опасных для ЛД. Самому ЛД достаточно микросекунд повышенного тока, чтобы повредиться или накрыться полностью. Мой опыт разработки драйверов показал, что красный DVD ЛД (NEC) дохнет от энергии, запасенной в конденсаторе 1n, заряженном до 5В. Аналогичный диод NEC прекрасно держит ток 300 мА. Самая лучшая защита ЛД это RC цепочка, где конденсатор с минимальным внутренним сопротивлением.

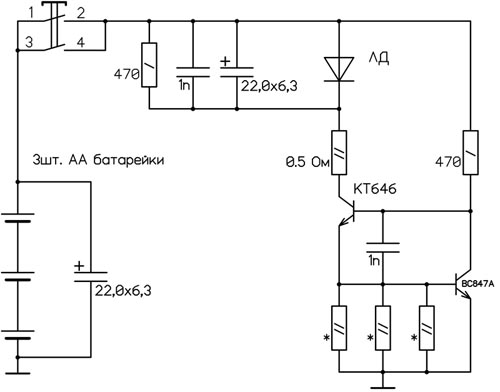

Вот мой вариант линейного драйвера, не претендующего на высокий КПД, но меня устраивает. Резисторами в эммиттере транзистора выбирается нужный ток при настройке, в районе нескольких Ом. Вместо ЛД при настройке я подключаю "'эмулятор" - цепочку из 3х простых кремниевых диодов (FR155) на них будет падать в районе 3В.
После выставления нужного тока, вместо них можно подключить ЛД. С таким подходом убийства ЛД прекратились полностью. Все конденсаторы 22мкФ танталовые.
[attachment=0:19v38ovj]drv300_1.jpg[/attachment:19v38ovj]

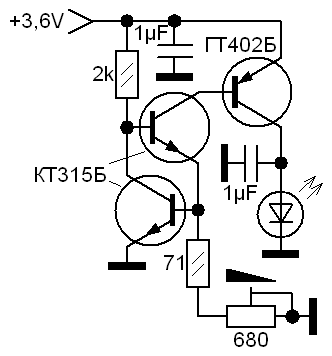

Я так понимаю это классическая схема источника тока? А зачем резистор на 0,5 Ома в ней? Хочу предложить свой вариант. Идею использования транзистора, в режиме усиления тока за счёт h21э, позаимствовал у здешнего форумчанина (см. вложение). КПД довольно высокий, но главное - на схеме падает всего 0,3V, а стабильность оказалась выше чем я ожидал. Плавный пуск добавлять не стал, а бросками тока тут и так не пахнет.

Ионистор нужен не для защиты от бросков тока (этим занимается керамика на 0,1мкФ), а для плавного пуска, чтоб кристалл ЛД мягко выполз на свой температурный режим. Но ионистор действительно и для этих целей не годится из-за высокого внутреннего сопротивления...



Действительно малое падение получится и стабилизация тока будет, но германиевые транзисторы теперь экзотика, а у лежалых с прошлого века наверняка сильно уплыли параметры, попробую выискать такой в старом хламе, и ради интереса, проверю работоспособность. Сейчас заказал несколько ZXSC400 для лазерных поделок, на мой взгляд, неплохой вариант драйвера.
Резистор 0.5 Ома на всякий пожарный, можно и выкинуть, но с ним как-то спокойнее, хотя на самом деле он кроме падения, ничего не создает.



Существуют современные транзисторы с низким напряжением падения. В SMD корпусах даже! Где-то на форуме целый список выкладывали.



http://www.lasers.org.ru/forum/viewtopi ... 7&start=45
в этой теме??(середина страницы)
и дальше по схеме в первом посте делать??)))
