Stibiu
Засранец! меня опередил

Итак. я наконец то закончил свой маленький проект, который тянется аж с нового года... очень долго обдумывал схему, ибо мультивибратор на Д-триггере был обдуман "с нуля", и было около 5 версий различных схем... конечная версия имеет одно нестабильное состояние, в которое нужно постараться "впасть". В этом состоянии лазер выключается. Чтобы исключить и это состояние нужно добавить одну микру... короче я решил забить на сие и не париться...

Драйвер реализован на микрухах стандартной ТТЛ логики из того, что дома завалялось (микрухи серии К155). Все детали такие же, какие указаны на схеме, кроме транзисторов. Транзисторы использовал: КТ3102, КТ814, КТ815. Для транзисторов из болков В и Г стоят массивные радиаторы.
[attachment=11:3mxb6wt0]red laser spirograph pulse driv.jpg[/attachment:3mxb6wt0]

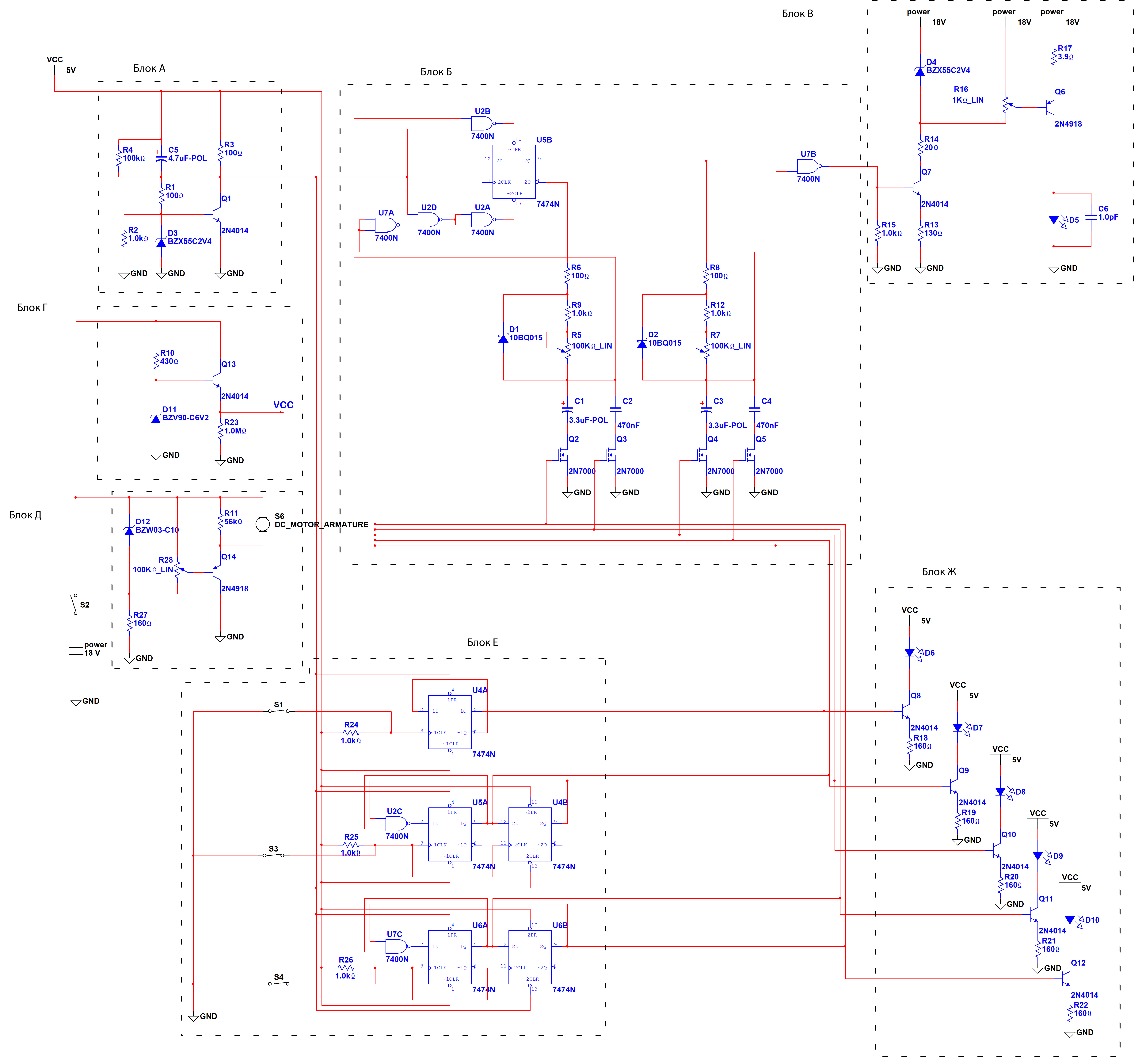

Это подправленная, рабочая схема.
Всё для простоты проверки разбито на блоки.
Блок А: блок, который задаёт всем микрухам начальное состояние.
Блок Б: мультивибратор. Как работает - умные разбирутся... а не умным сей девайс не рекомендую собирать.
Блок В: Драйвер для лазера. Сможет запитать любой лазерный диод из приводов (ИК, красный, сине-феолетовый). максимальный ток, который сможет дать: 450-480 мА. У меня в спирографе я выставил на 200 мА.
Блок Г: собственно питание для микрух.
Блок Д: драйвер для моторчика. Сделан в 4 экземплярах для управления четырмя моторчиками.
Блок Е: Управление режимом. обычный счётчик без нулевого состояния. Кнопочками управляем задержками в верхнем и нижнем положении импульса (не знаю, как понятнее объяснить, нахрена эта весч... умные разберутся)
Блок Ж: Этот блок по "причинческим технинам" не реализован в конечном девайсе.. простая и тупая индикация состояний всех триггеров.

Суть девайса: управлять 4 моторчиками, управлять импульсами лазеров с помощью 2х подстроечников и 3х кнопок без фиксации...
Работает девайс от блока постоянного напряжения. Будет работать при напряжениях от 10 до 18 вольт одинаково хорошо.
Я использовал БП на 12 вольт. Токоотдача БП должна быть порядка одного ампера.

1 кнопка - лазер либо в импульсном режиме, либо в постоянном.
2 кнопка - 3 разных вида задержек в логической единице (лазер горит)
3 кнопка - 3 разных вида задержек в логическом нуле (лазер не горит)
ну и 2 подстроечника в помощь.

Трассировку печатной платы не выложу, не просите. Та, которую травил - подверглась лёгким поправкам, в результате чего и не смог распаять Блок Ж.

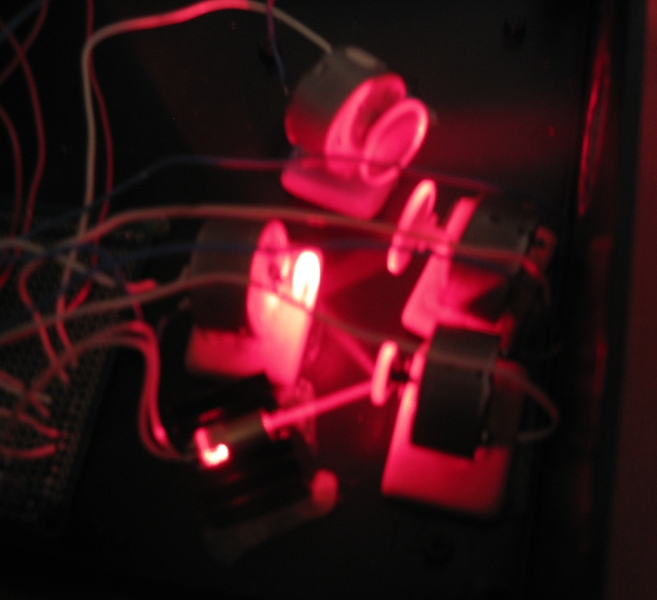

Для моторчиков были изготовлены маховички, у которых плоскость для зеркал была отклонена ровно на 1 градус (делалось на фрезерном станке).

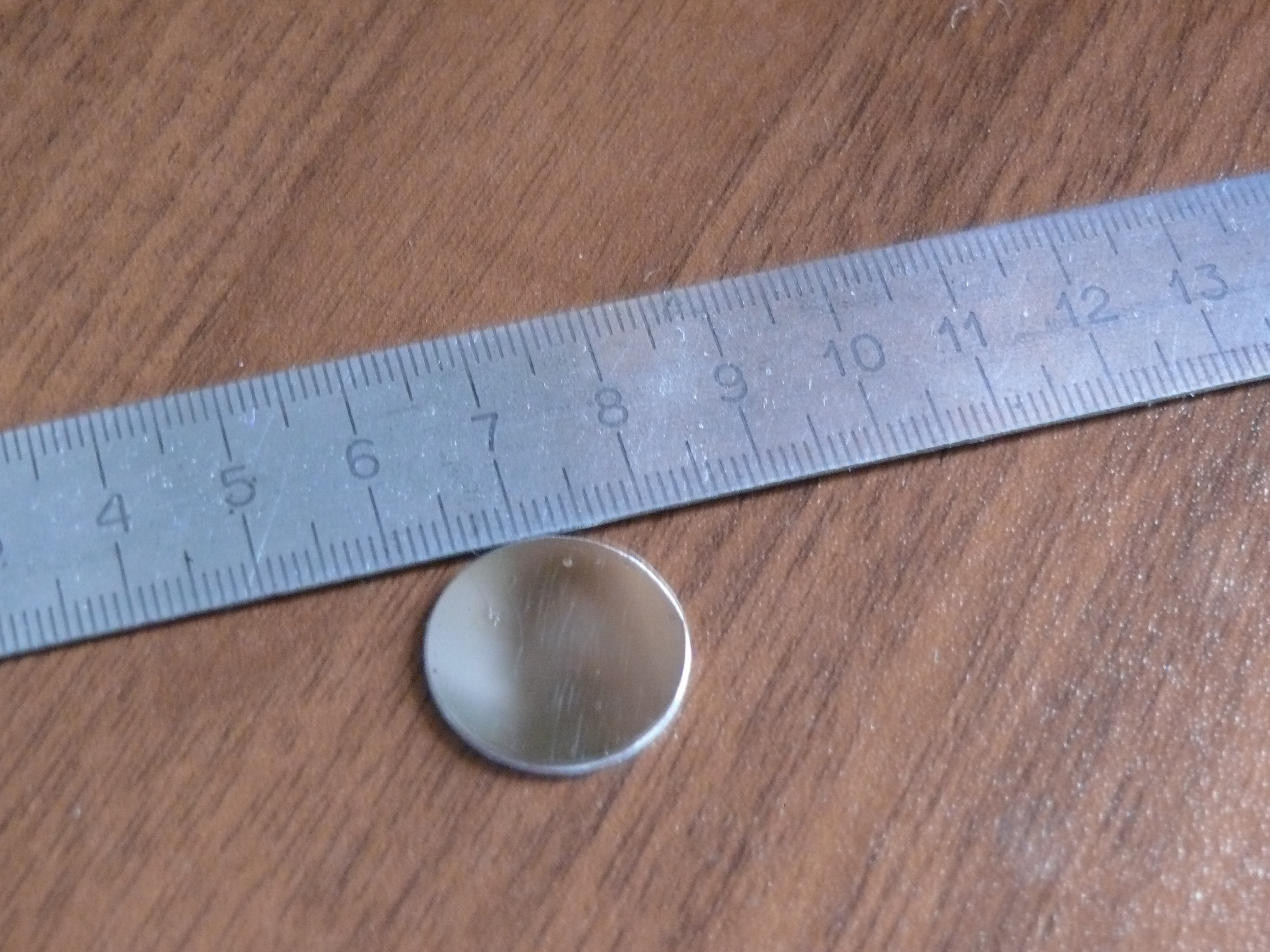

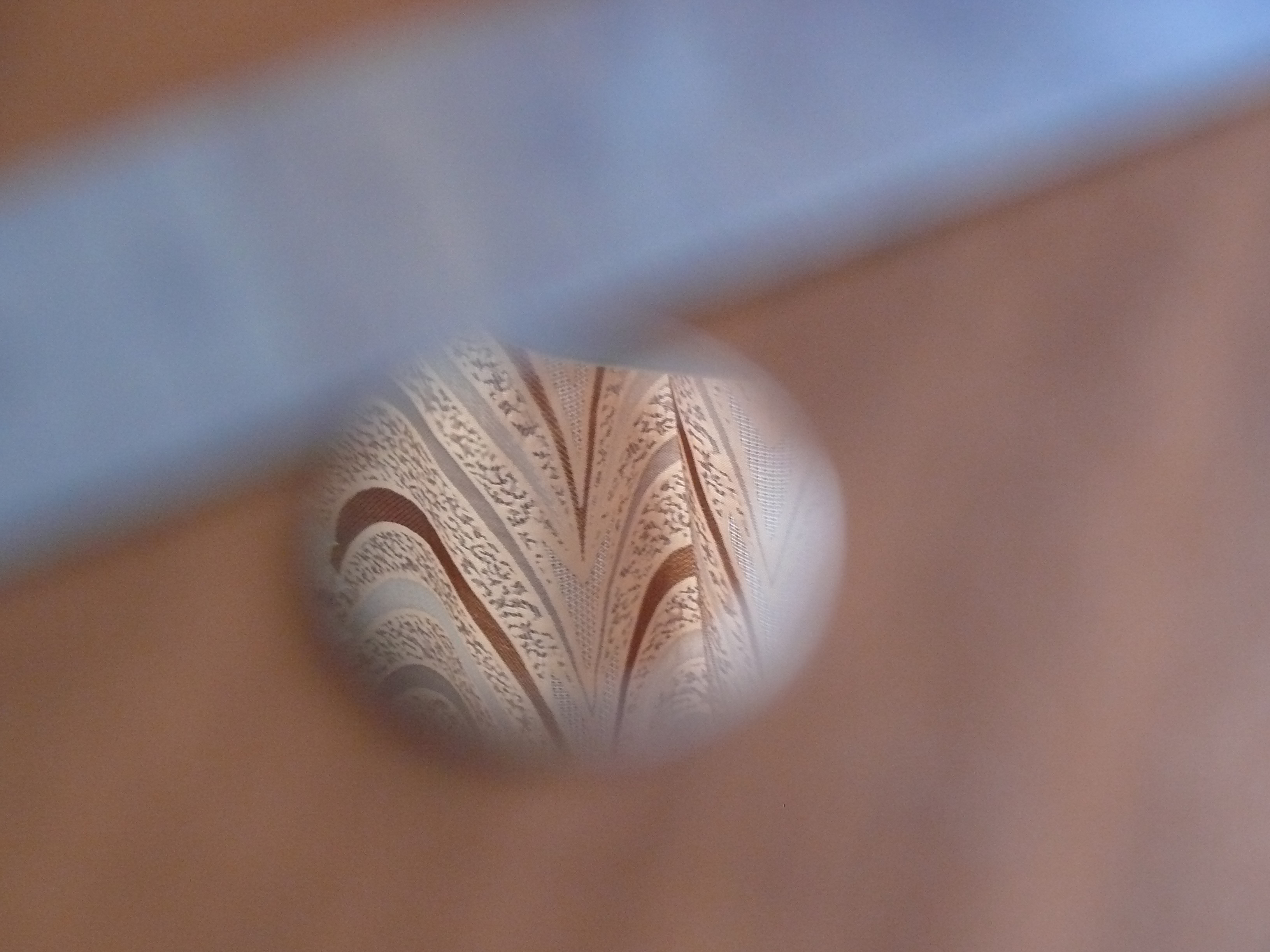

Для зеркал был уничтожен блин от винчестера. На фото подпорченое зеркало, на моторчиках практически идиальные заркала. Диаметр зеркал 20 миллиметров.
[attachment=10:3mxb6wt0]P1050475.JPG[/attachment:3mxb6wt0]
[attachment=9:3mxb6wt0]P1050477.JPG[/attachment:3mxb6wt0]

Ну собственно сам девайс.

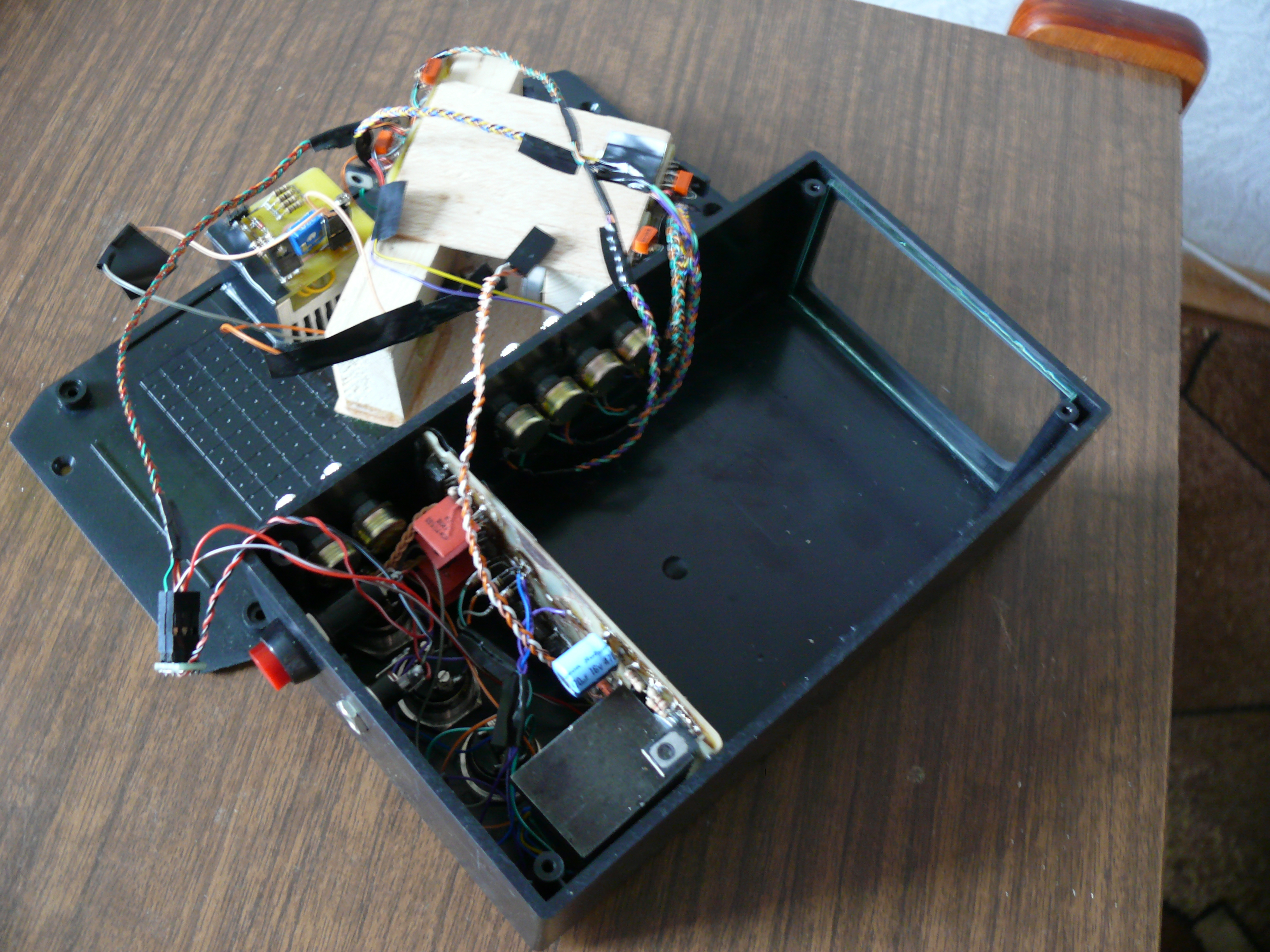

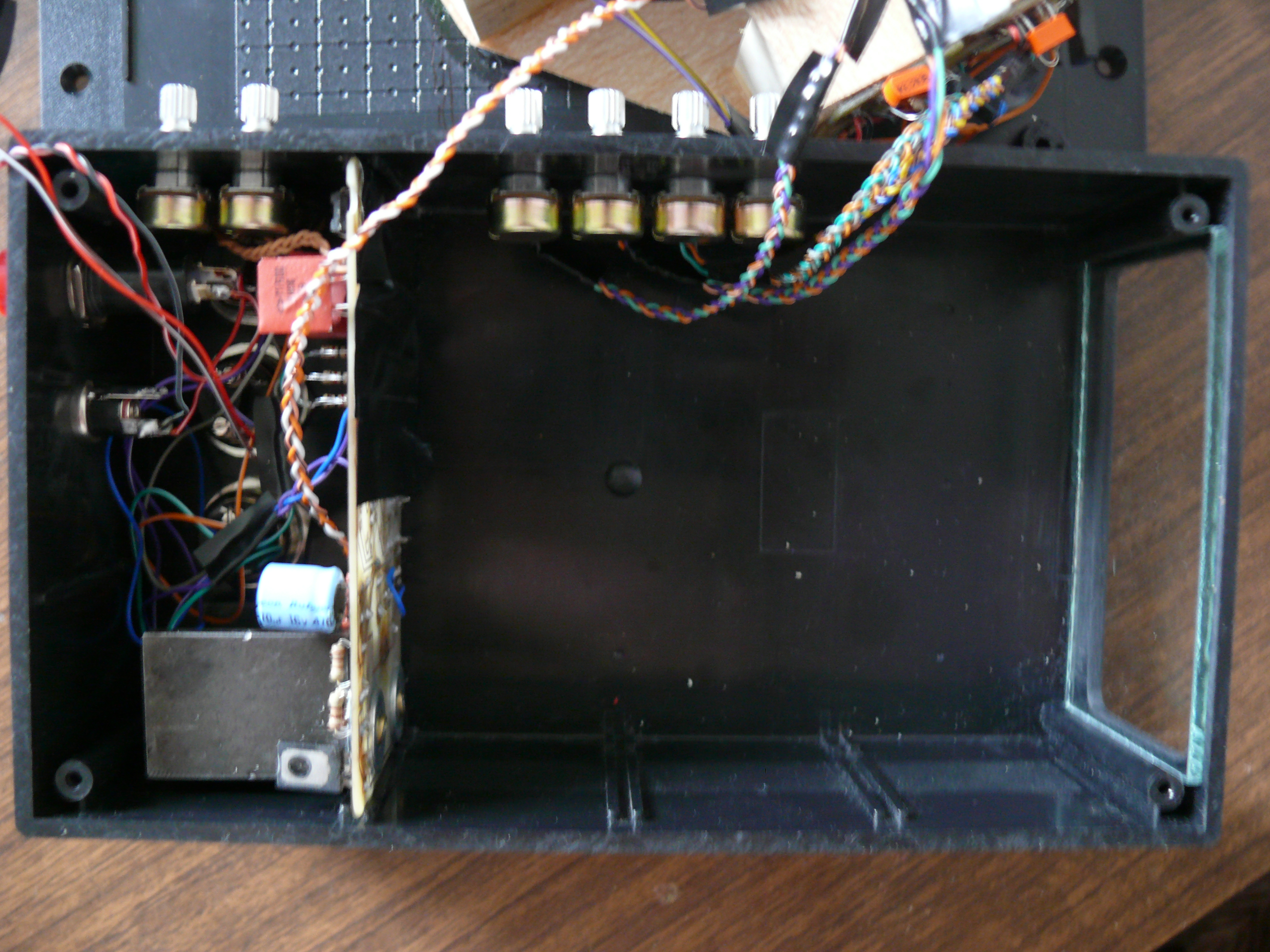

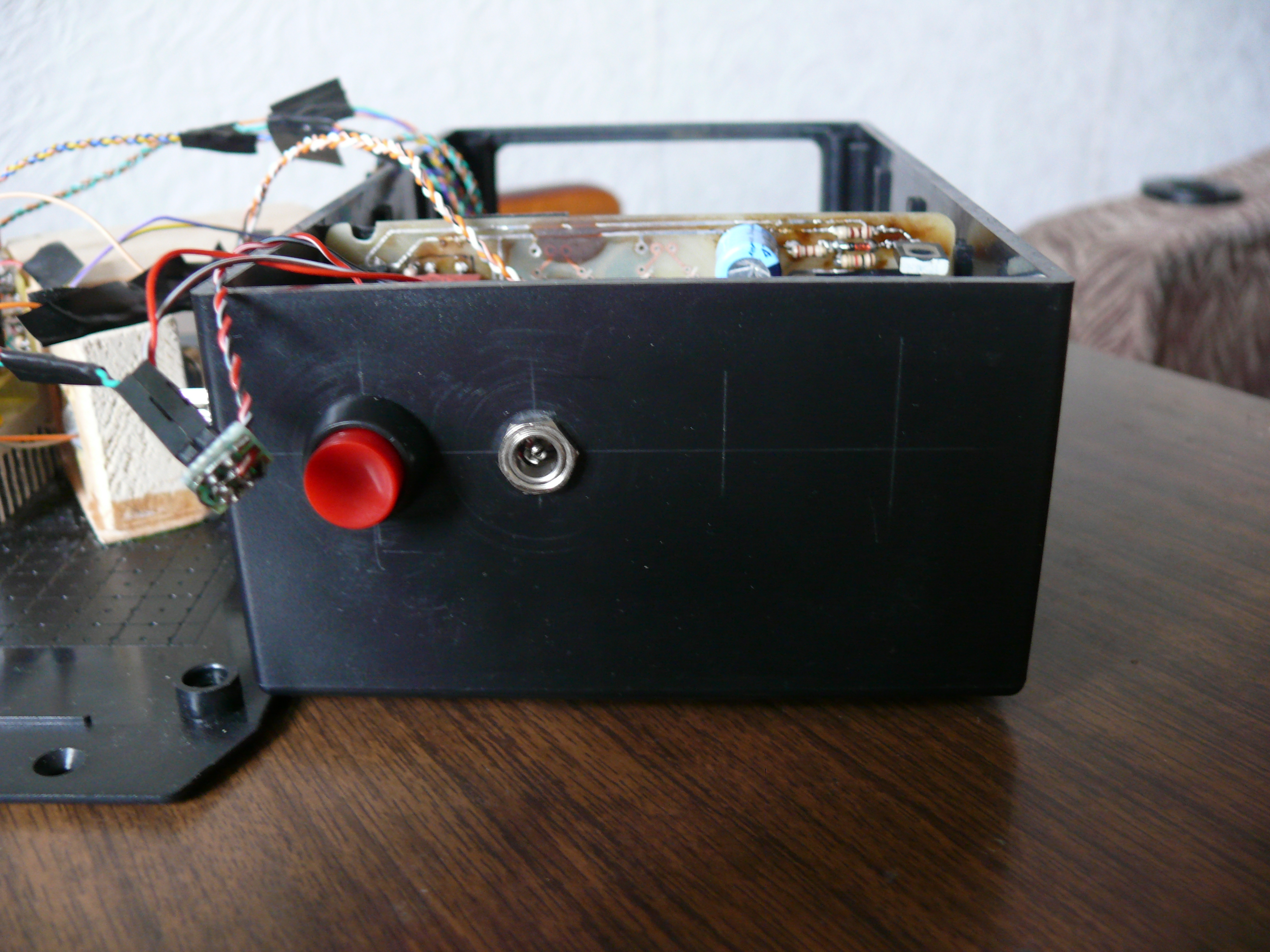

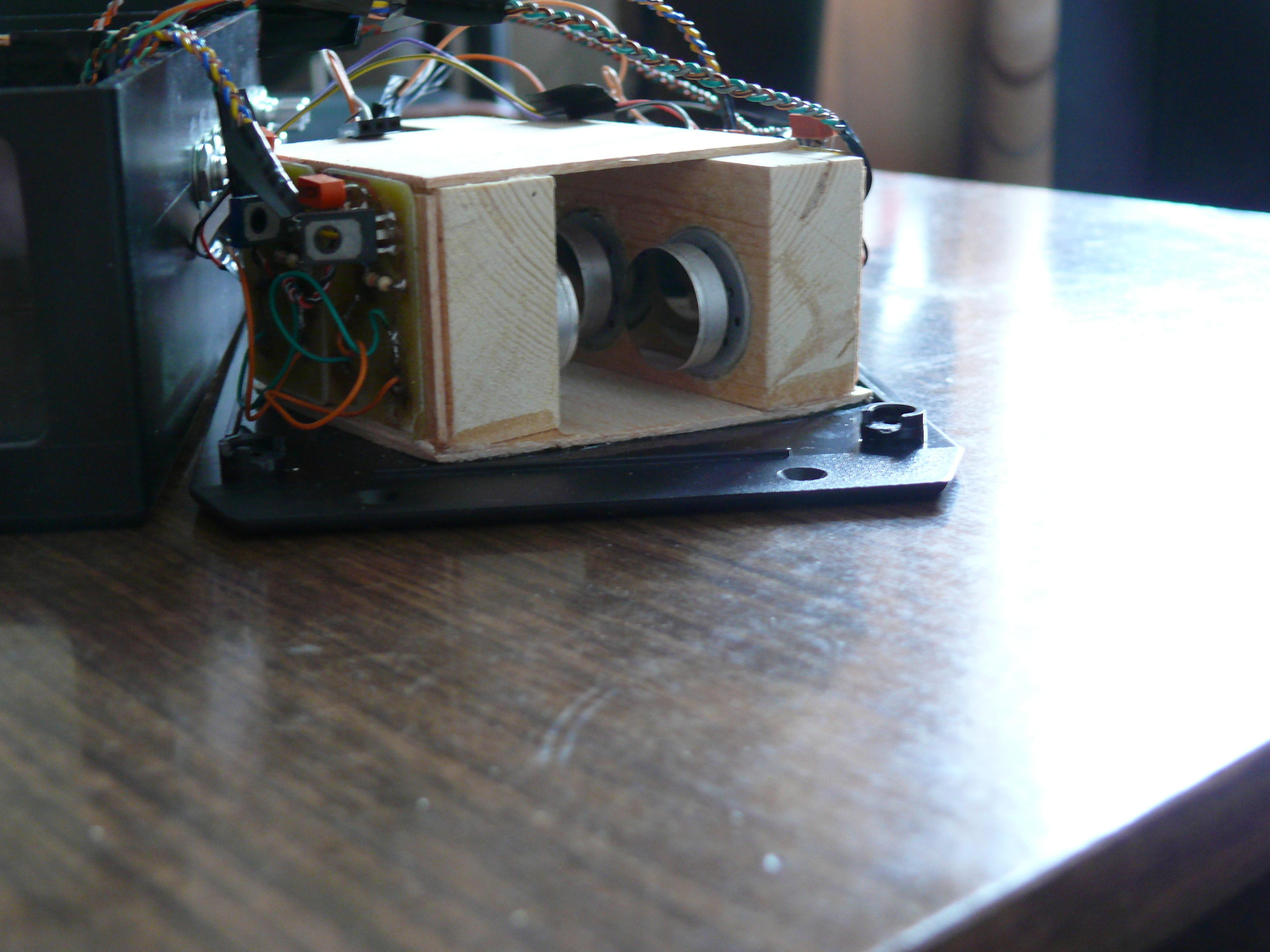

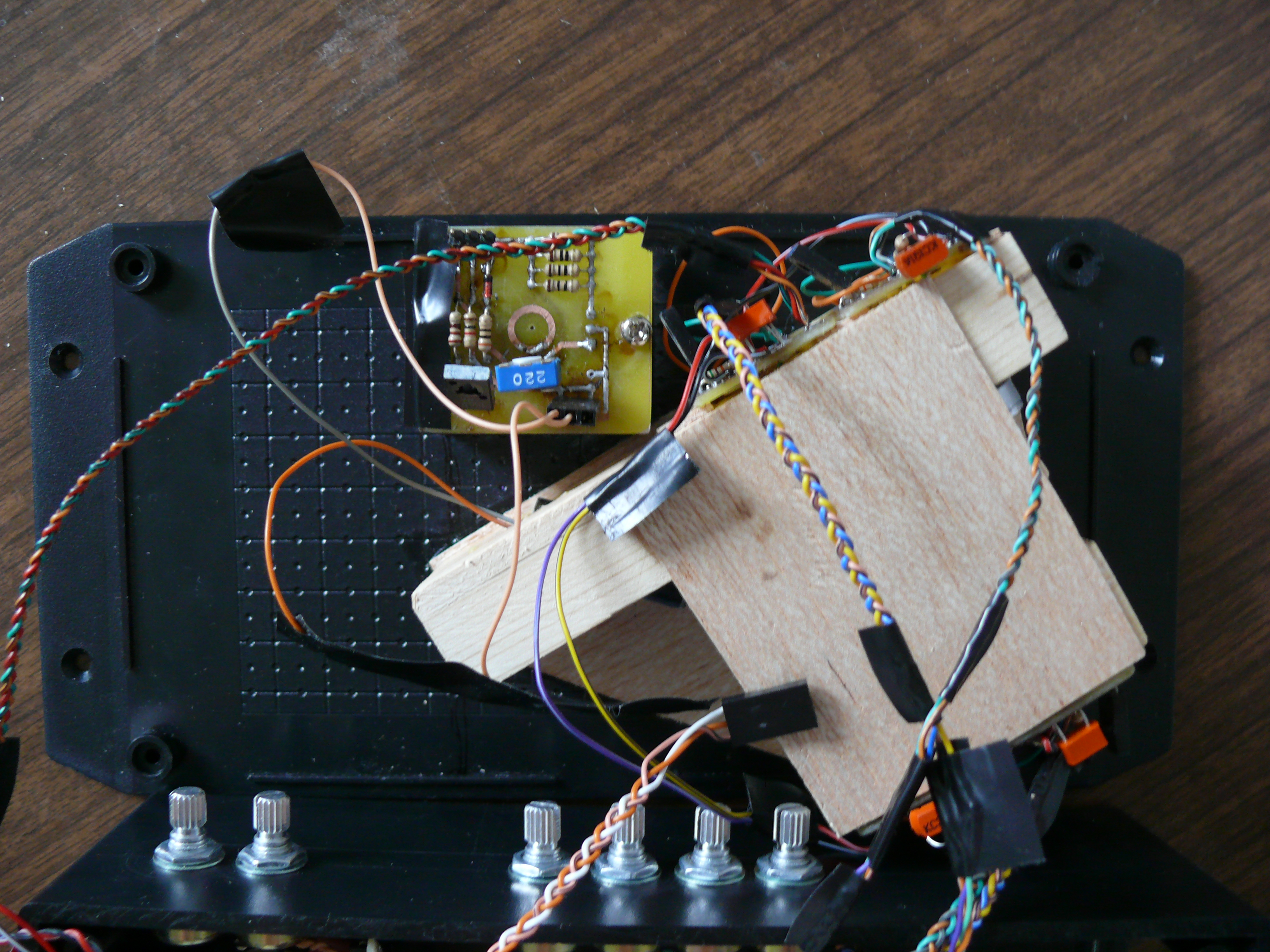

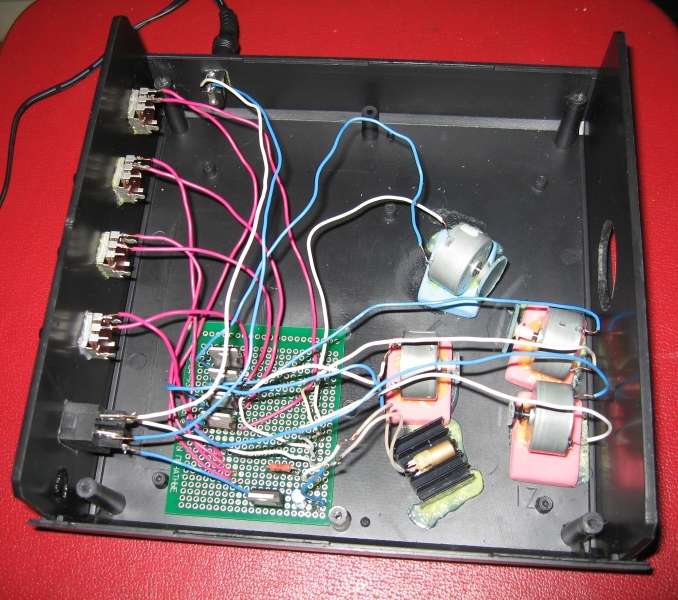

В разобранном виде:
[attachment=8:3mxb6wt0]P1050459.JPG[/attachment:3mxb6wt0]
[attachment=7:3mxb6wt0]P1050460.JPG[/attachment:3mxb6wt0]
[attachment=6:3mxb6wt0]P1050462.JPG[/attachment:3mxb6wt0]
[attachment=5:3mxb6wt0]P1050463.JPG[/attachment:3mxb6wt0]
[attachment=4:3mxb6wt0]P1050464.JPG[/attachment:3mxb6wt0]

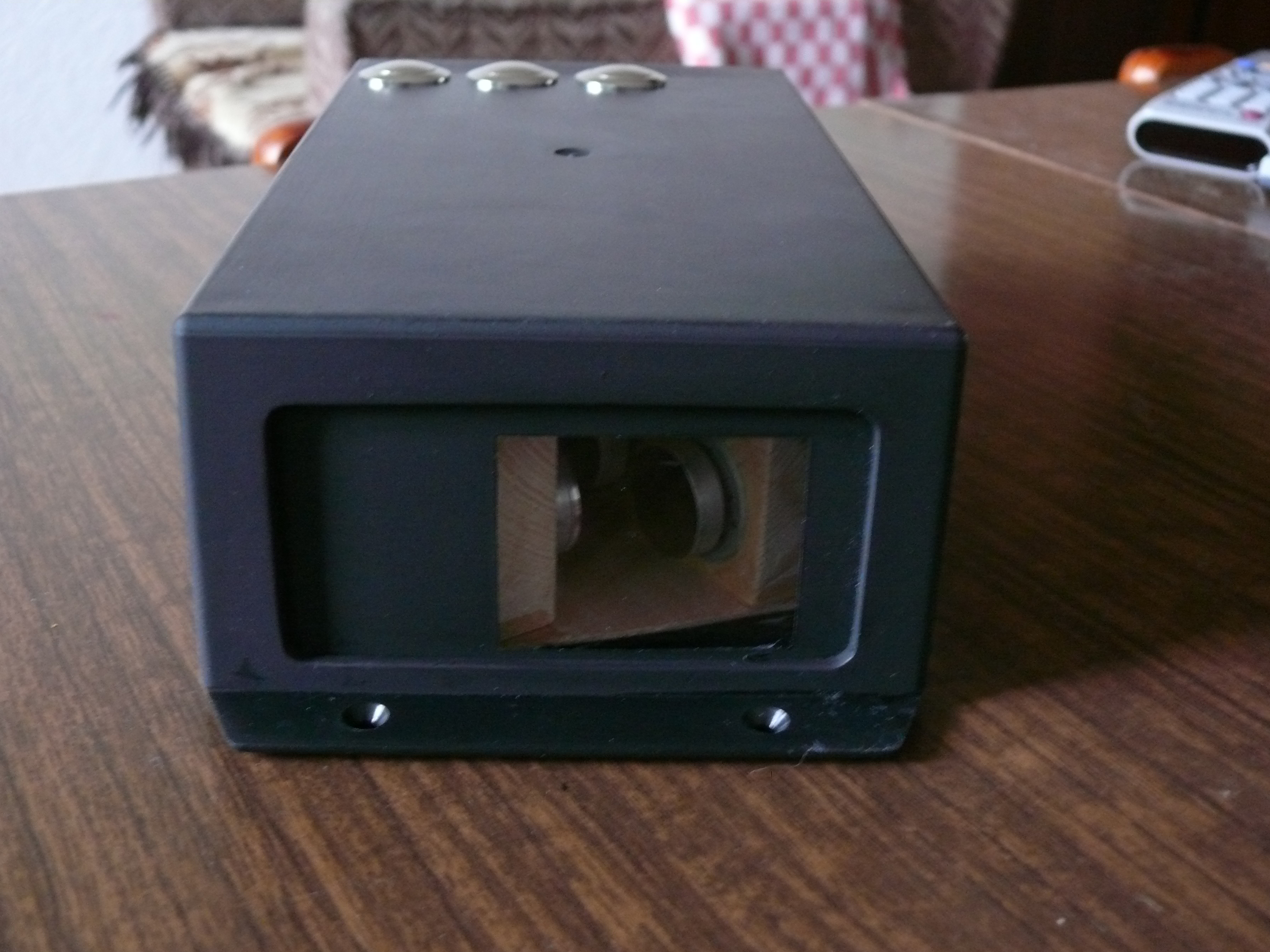

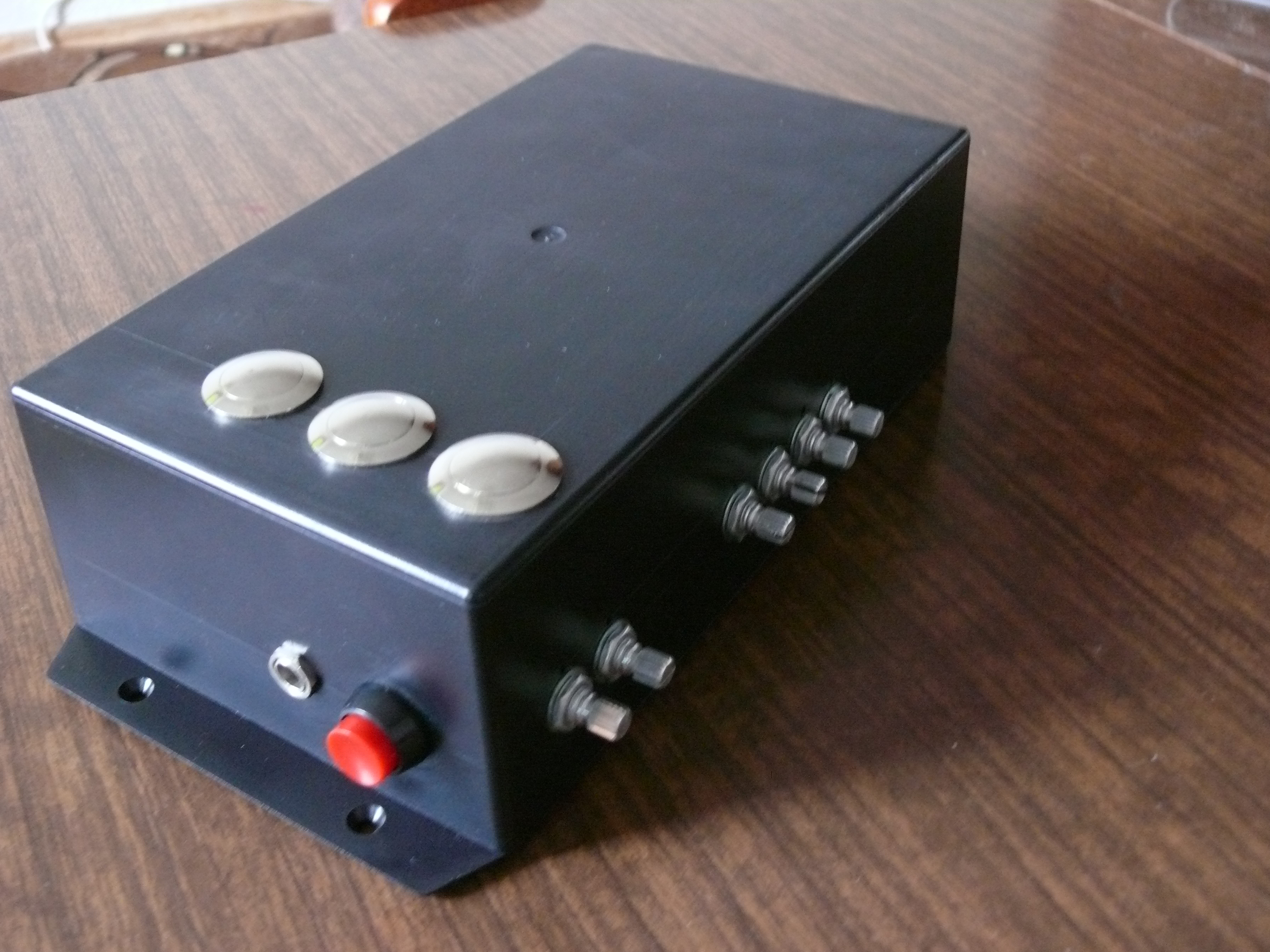

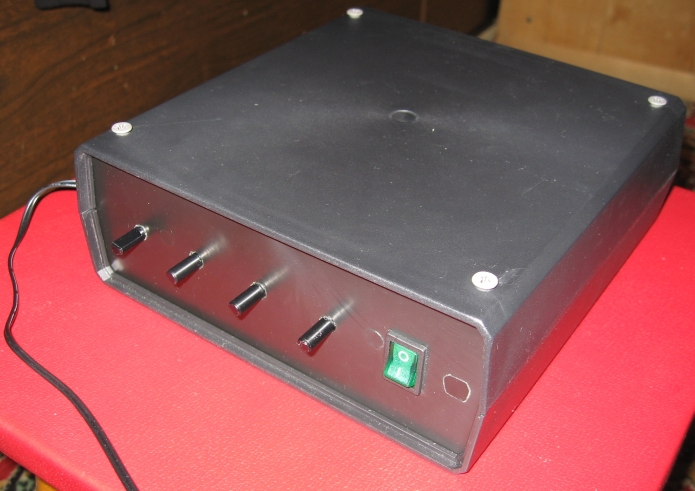

В собранном виде. Помоему очень даже аккуратно, "кишков" не видно:
[attachment=3:3mxb6wt0]P1050465.JPG[/attachment:3mxb6wt0]
[attachment=2:3mxb6wt0]P1050466.JPG[/attachment:3mxb6wt0]

Отверстия и проёмы в коробочке делались собственноручно. Стекло настоящее, не пластиковое, обработанное по собственному "Ноу-Хау"

Работает просто потрясающе! немного бесит нечёткое срабатывание на "анти вандальные" красивые кнопочки, но если принаравится - срабатывает без отказно... пару раз удавалось вводить устройство в запрещённый режим посредством нервного тыканья на кнопочки... выводить удавалось либо опять таки нервным тыканьем, либо ВЫКЛ - ВКЛ (сброс).

Рисует просто Афигенные картинки. Импульсный режим намного круче.
Из-за наличия 4х моторчиков, можно рисовать как острые, так и плавно закруглённые фигурки. Из-за высокого качества зеркал и точно-рассверленных отверстий и низкого биения, моторчики раскручиваются до приличных оборотов, создавая очень качественные картинки, и лазерная точка так же аккуратна и не расплывчата (что я наблюдал при использовании стеклянных зеркал).

пара фоток рисунков:
[attachment=1:3mxb6wt0]P1050468.JPG[/attachment:3mxb6wt0]
[attachment=0:3mxb6wt0]P1050469.JPG[/attachment:3mxb6wt0]

Ну и видео, залил на "ТыТрубко"
Сволочи, отключили звук на ролике! Типа "Нарушение авторских прав". сцуки!
и видео по длительности не 1:47, а 2:24 !!!!
Если кого интересует видео более высокого качества со звуком, можно скачать (27 МБайт, формат WMV)

Все фигурки как видны на видео - такими они и были в реальности... если на видео фигурка "дискретно" крутится - так и выглядело это со стороны... единственное на видео фигурки слишком явно мерцают, в реальности гораздо лучше смотрится, не говоря о частом ощущении 3Д в импульсном режиме.
Поставлено видео так: сначало фигурка в не импульсном режиме, потом эта же фигурка в разных импульсных режимах.

[youtube:3mxb6wt0]http://www.youtube.com/watch?v=vyt2q4GW6tQ[/youtube:3mxb6wt0]

Упрощённая не проверенная схема импульсного управляемого драйвера здесь. Дерзайте проверять, у кого есть терпение )



ща думаю, переделывать ли сие на шаговых или фазовых моторчиках...
Думаю, если займусь, то девайс будет с вшитыми программками на ПЛИСах
