будущий проект импульсного неодимового лазера

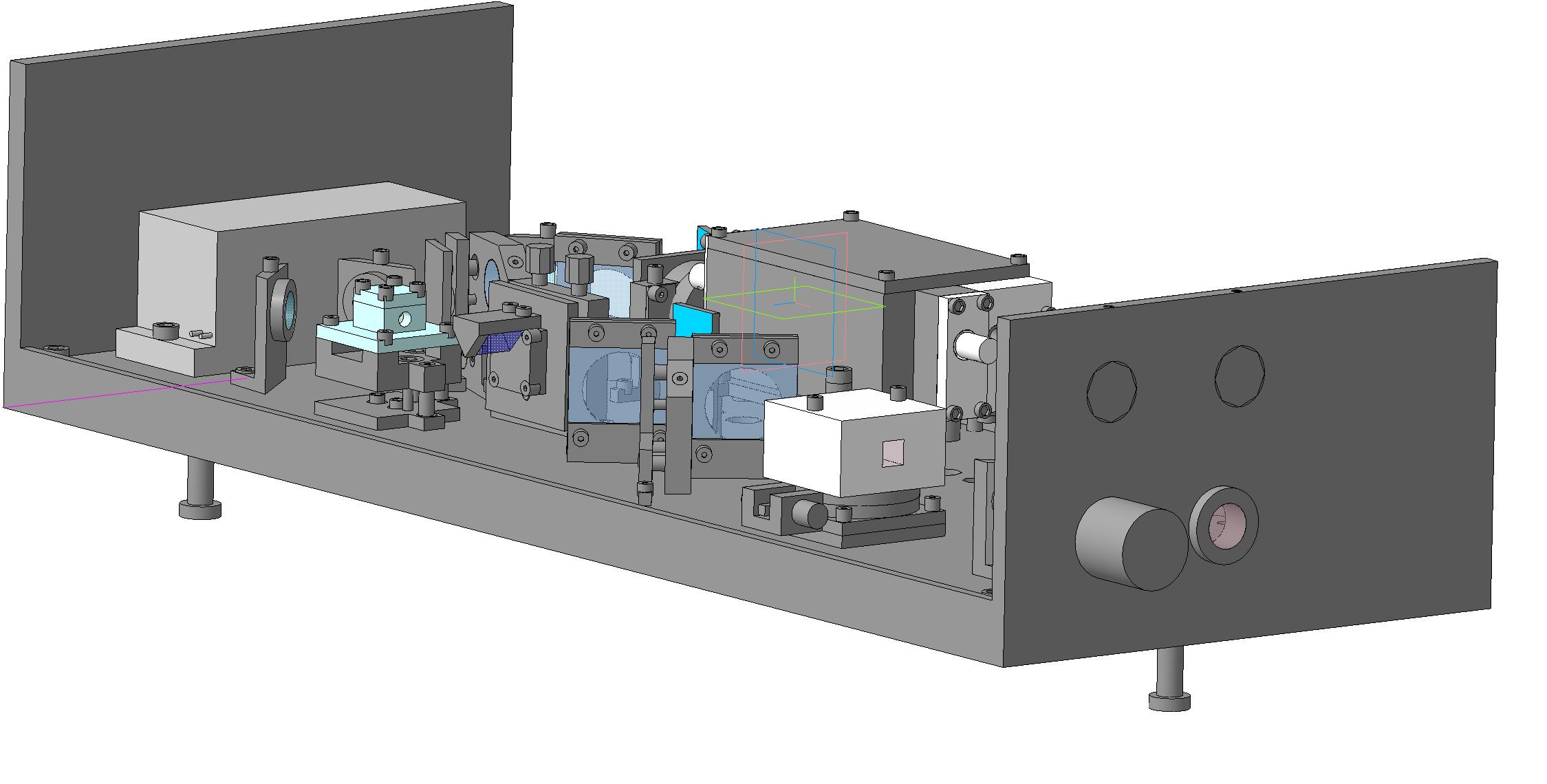

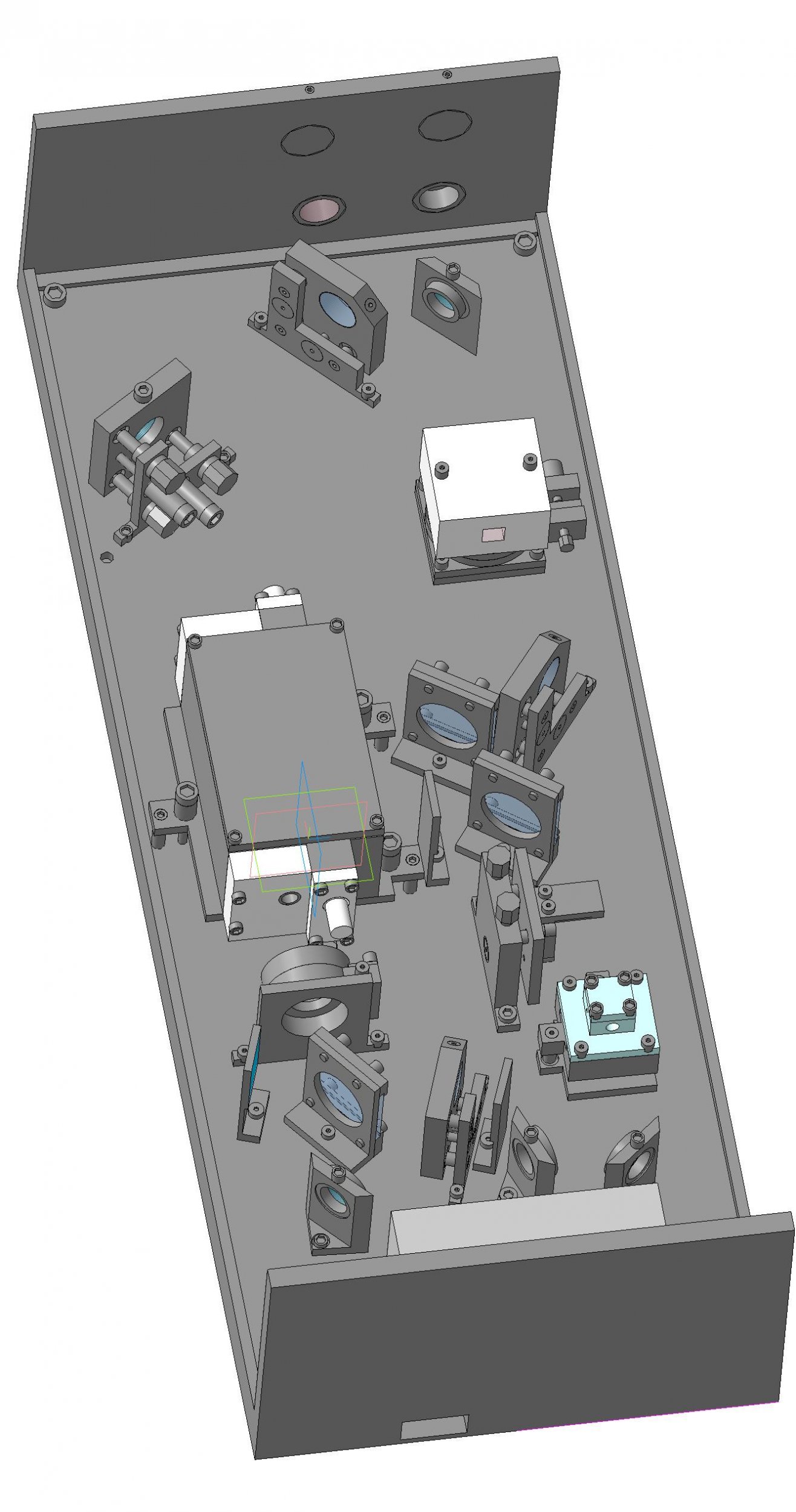

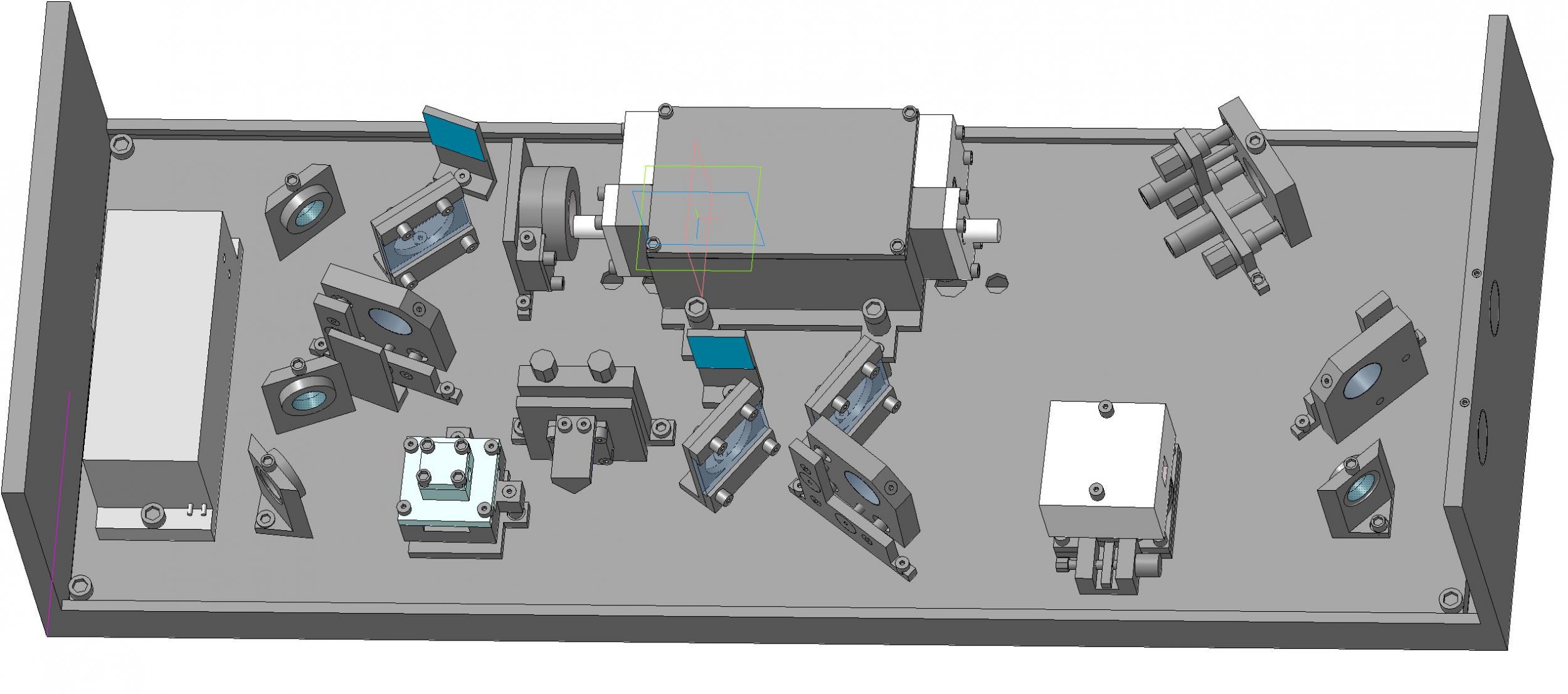

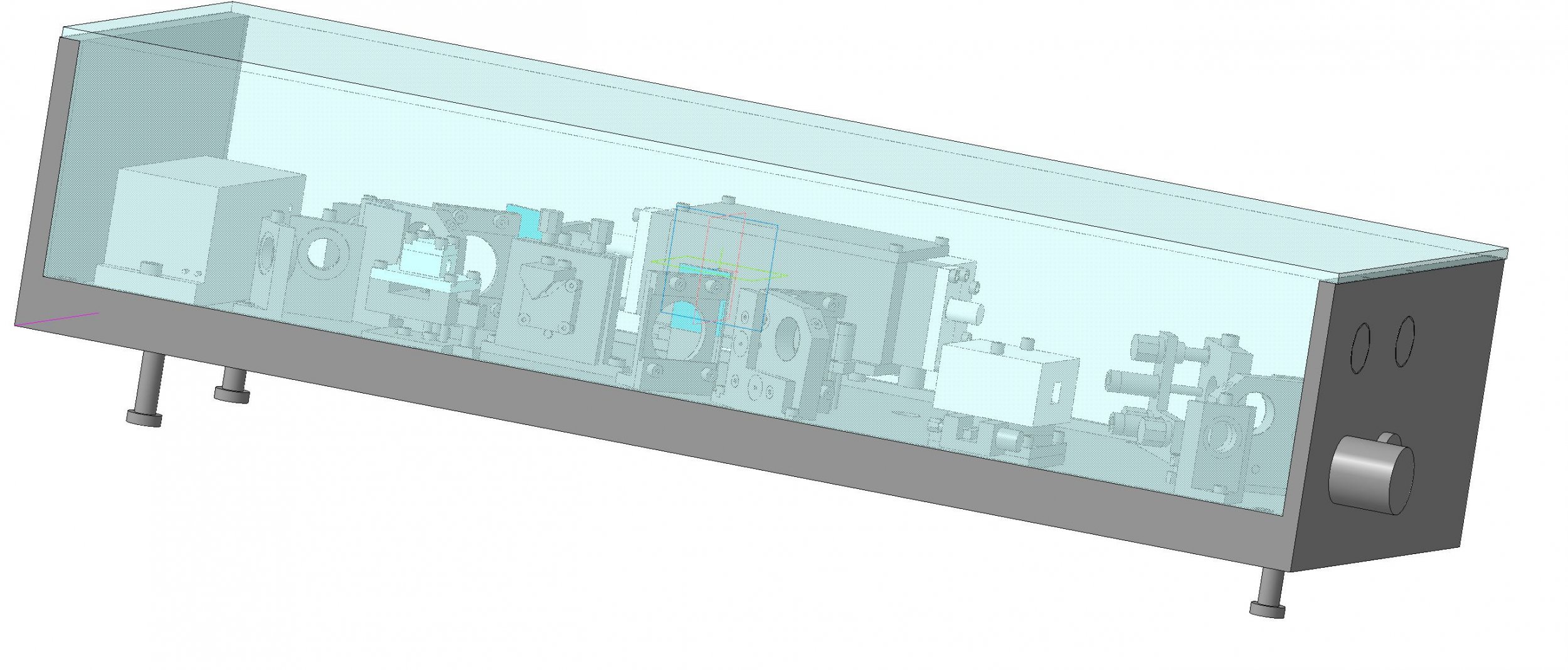

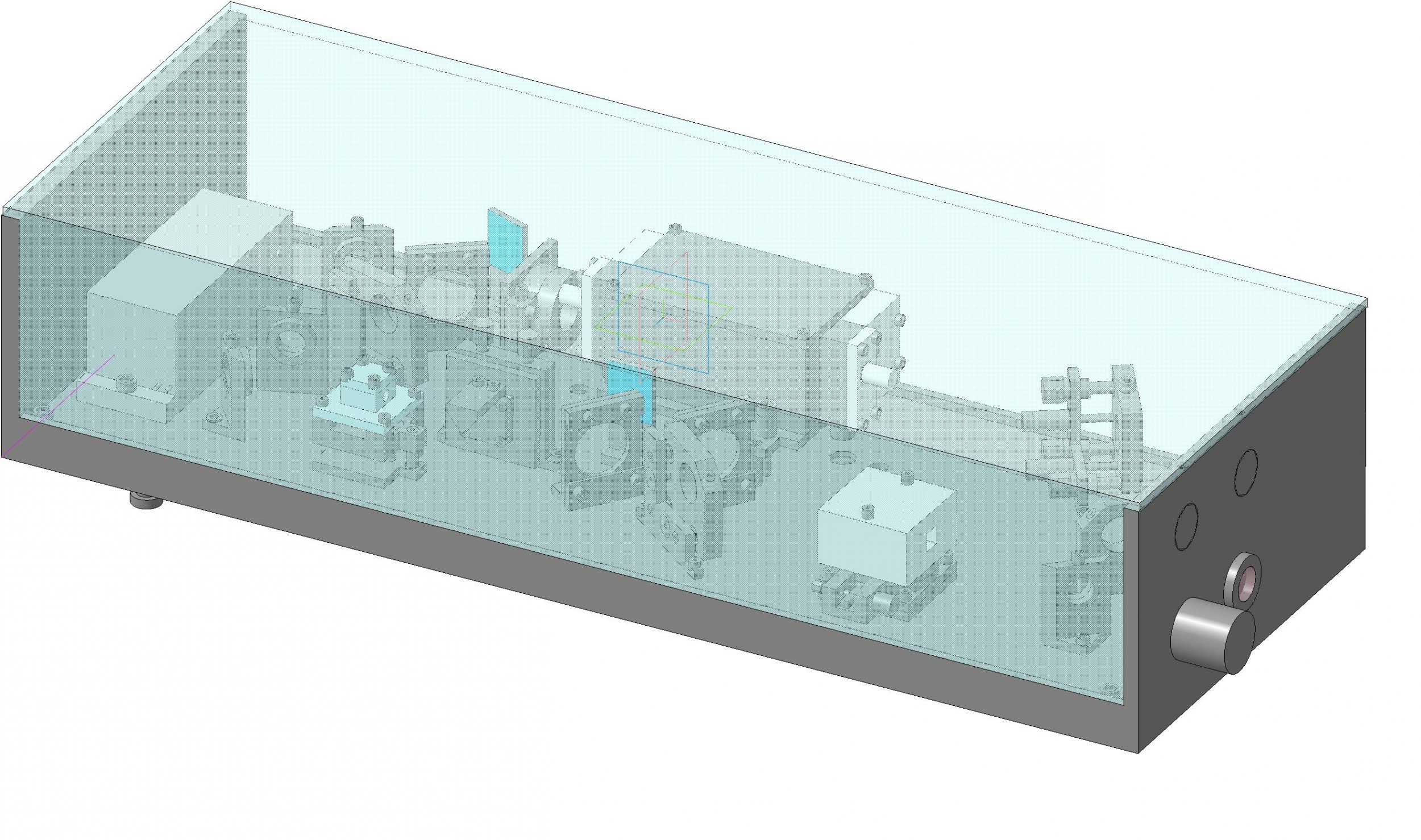

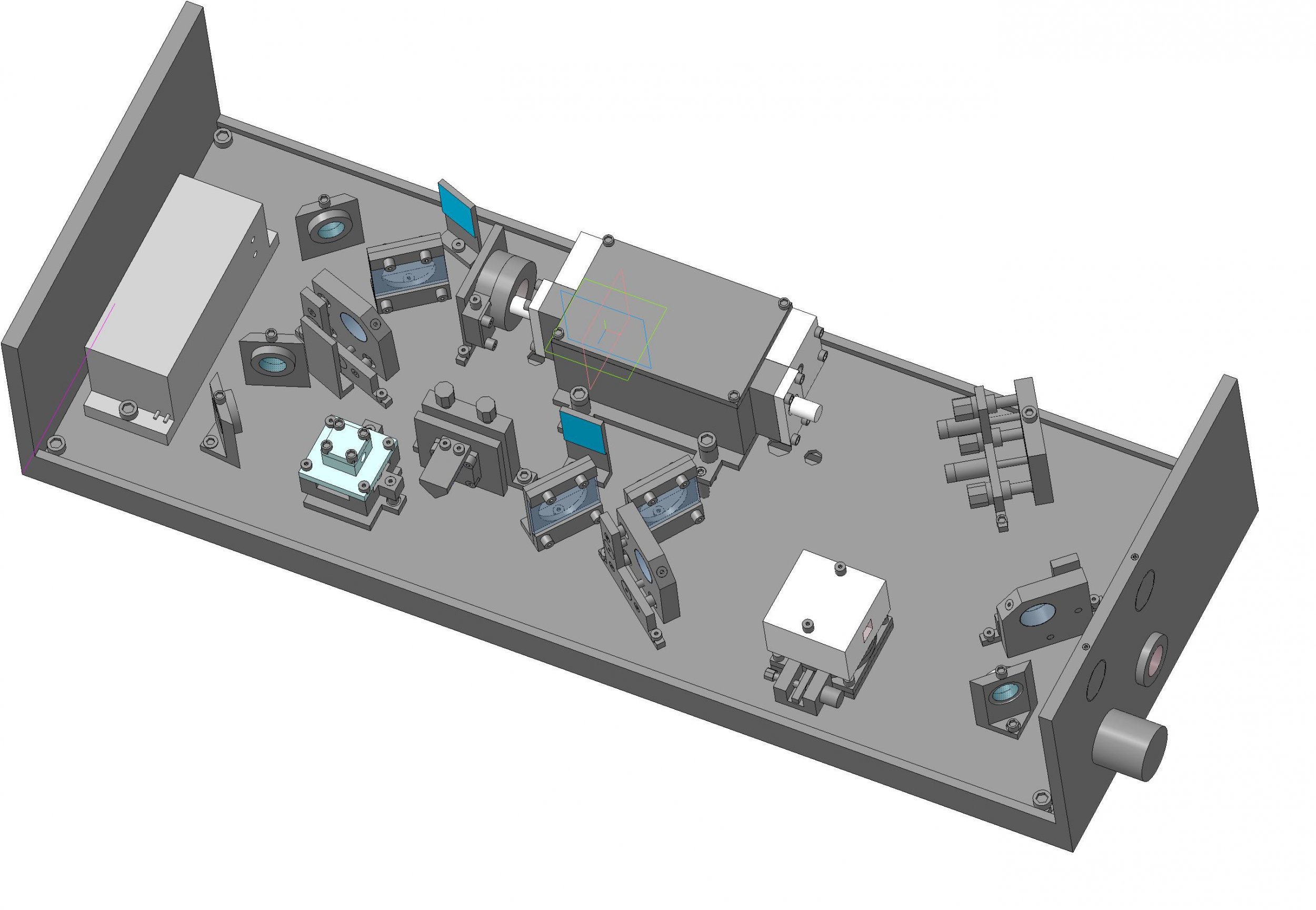

Всем привет, вот собрался строить импульсный неодимовый лазер с кольцевым резонатором. Компенсация деполяризации по сечению Nd:YAG стержня в сочетании с традиционными достоинствами кольцевых резонаторов обеспечивают великолепное качество профиля пучка. Такого рода резонаторы практически сводят к нулю потери и искажения, вызываемые индуцированным двулучепреломлением. Все это позволяет в достаточно широких пределах варьировать частоту следования лазерных импульсов, сохраняя при этом высокое качество луча и выходную энергию без каких-либо подъюстировок резонатора. Я в компасе смоделировал модель лазера, получилось вот так. Осталось только денег под копить для изготовления компонентов



Уж куда ИЛТИ 207 навороченый, но вы их превзошли.

Это что же за критерий и как он связан с видом резонатора, и уж если нужна частота, то может DPSS проще ?



У советских лазеров воспроизводимость от импульса к импульсу никудышная, а это оптическая схема серийно выпускаемого белорусского лазера. У нас их лазер по такой схеме в лаборатории стоит, штука классная



Поясните тогда, пожалуйста, назначение и свойства элементов.



Тут весь смак в резонаторе и самом квантроне. Резонатор образован глухими зеркалами под номером 6, сразу видно в виде треугольника направление излучения. Фазовращатель для поворота плоскости поляризации. При распространении плоскополяризованного излучения вдоль оптической оси кристаллического кварца происходит поворот плоскости поляризации излучения. Вращательная способность кристаллического кварца зависит от длины волны излучения. Величина угла поворота плоскости поляризации излучения прямо пропорциональна толщине кристаллической пластины. Поляризатор, устройство для получения полностью или частично поляризованного оптического излучения из излучения с произвольными поляризационными характеристиками. Возвратное зеркало для возврата обратной волны. Компенсатор содержит два кварцевых клина с равными углами и кварцевую плоскопараллельную пластинку. Оптические оси клиньев параллельны и составляют прямые углы c ребрами клиньев. Оптическая ось пластинки параллельна преломляющим поверхностям и перпендикулярна оптическим осям клиньев. Большой клин компенсатора перемещается в направлении, перпендикулярном его ребру. Два клина составляют пластинку переменной толщины. Разность суммы толщин клиньев и толщины пластинки определяют эффективную толщину компенсатора. Ячейка Поккельса, думаю и так понятная штучка, на основе электрооптического эффекта Поккельса, служит для модуляции добротности оптического резонатора. Поворотная призма, можно и без нее, просто если хотим схему собрать в небольшом корпусе, то можно использовать призму для поворота излучения. четвертое глухое зеркало под номером 6 поворотное. Фазовая пластинка это оптический элемент, предназначенный для преобразования состояния поляризации проходящего излучения.Фазовая пластина создаёт определённую разность фаз между ортогональными линейно-поляризованными компонентами светового излучения.Кристалл второй гармоники для преобразования основной частоты лазера во вторую гармонику, сепаратор гармоник состоит из двух зеркал, пропускает зеленку и не пропускает основную частоту лазера.
