блок питания для ПП лазера с длительносью импульса 10-15 нс

подскажите пожалуйста схему, из чего собрать?
очень нужно



Re: блок питания для ПП лазера с длительносью импульса 10-15

Для начала попробуй найти полевики с таким временем открытия, и драйвера к ним.



Re: блок питания для ПП лазера с длительносью импульса 10-15

спасибо ребят, буду искать



Re: блок питания для ПП лазера с длительносью импульса 10-15

d1amond, есть большие сомнения что найдешь
Если лазер не мощный то можно пойти таким путем.
http://people.stfx.ca/mgallant/Phys201/SpeedOfLight/



Re: блок питания для ПП лазера с длительносью импульса 10-15

Можно поставить катушку перед диодом и бить по ней генератором импульсов. По идее, должно хватить частоты



Re: блок питания для ПП лазера с длительносью импульса 10-15

лазер не мощный)
500mW примерно.
собираю дальномер для измерения небольших расстояний)

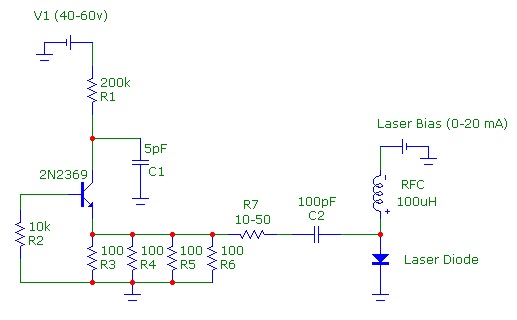

по ссылке: схема для блока питания эта?))[attachment=0:2syx9jgk]circuitlayout.jpg[/attachment:2syx9jgk]



Re: блок питания для ПП лазера с длительносью импульса 10-15

Эта. Только читать ссылку надо внимательно. Там лазерный диод включен в пороговом режиме, то есть на грани зажигания.
А диод там единицы милливат. Так что пол ватта очень мощный диод по сравнению с тем что в схеме. Советую отработать сначала на маломощном. Да и для маленьких расстояний и пары милливат будет достаточно.
Схема по своей сути генератор. Нужно будет брать импульсы с него.



Re: блок питания для ПП лазера с длительносью импульса 10-15

"...лазер не мощный) 500mW примерно".

Если лазер есть, то нехило бы знать требуемый ток накачки. От него и отталкиваться. Да и частоту повторения тоже бы знать надо бы. Пишите, найдём что-то подходящее.

"...тиратроны как думаете справятся"?

А на хрена? Это даже не гланды через задний проход. Для диода напряжение требуется в единицы вольт, а даже у маленького стеклянного тиратрона на аноде сотни В/ единицы кВ. Куда ненужные вольты девать будем? Да и медленные они, тиратроны, для таких задач. Знаю только один случай получение ВВ импульсов от тиратронов с такой длительностью. Это формирование ударных волн в линии ферритом. Были такие работы в 80-х. Можно найти в "ПТЭ" статьи, если поискать.



Re: блок питания для ПП лазера с длительносью импульса 10-15


кагбэ из Схемотехника устройств на мощных полевых транзисторах, там еще много интересного есть...

ЗЫ. про тиратрон убило, ф мемориз однозначно



Re: блок питания для ПП лазера с длительносью импульса 10-15

лазер - обычная лазерная указка..расстояния буду мерять небольшие..)
ток накачки ~ 100mA.
буду рад помощи...



Re: блок питания для ПП лазера с длительносью импульса 10-15

Ну, есть всякие умные книжки у которых в заголовке "Наносекундная электроника ...". Но там все грустнее, ибо схема сама по себе схемой, а вот оживить ее ... У высоких частот и коротких импульсов свои проблемы. Не совсем для начинающих.



Re: блок питания для ПП лазера с длительносью импульса 10-15

IMHO, но "лазер не мощный) 500mW примерно" и "лазер - обычная лазерная указка... ток накачки ~ 100mA" слабо кореллируют между собой. При 500 мВт я полагал, что ток будет около 1А, никак не меньше. А если 100 мА, то вполне подойдёт схема, которая была приведена выше. Можете найти книгу: К.д. Шмелев, Г.В. Королев "Источники электропитания лазеров", М., "энергоиздат", 1981. Там есть глава при быстрое импульсное питание лазерных диодов. Если хочется на современной базе, то надо на MOSFETах. Ищите книги В.П. Дьяконова, таам тоже про питание ЛД есть. НО: во-первых, там токи - десятки и сотня А, а во-вторых, на древних советских МОП-транзисторах с горизонтальным каналом. А надо оно Вам?
Да, Вас уже коллеги предупредили. Кроме излучателя понадобиться ещё нетривиальная наносекундная электроника. Это дорого и сложно. Ибо измерять субнаносекундные интервалы - "нелегкий парад, братья мои"!



Re: блок питания для ПП лазера с длительносью импульса 10-15

Да уж, понаписали аж страшно стало...
При длинне полупериода 10 наносекунд частота будет всего 50 мегагерц.
Старый дедовский аналоговый осциллограф мегагерц на 50, а лучше 150 легко справится с этим "нелегким парадом".
Кстати, можно попытаться в качестве ключевателя использовать быстрые операционники либо компараторы. Поставить несколько штук параллельно, а выходы соединить через диоды. Это позволит сделать довольно крутые фронты. Та как у современных операционников очень шустрое нарастание. Хотя можно и обычный биполярник воткнуть, тогда будет обычный синус и реальная длительность импульса LD уменьшится, за счет более медленного нарастания и пологого спада..



Re: блок питания для ПП лазера с длительносью импульса 10-15

мне чото думается, что для такого мелкого тока хватит мелкого-же фета, соответственно с мелкой входной емкостью...

ЗЫ. интересно, шустрые ОУ (хотя скорее компараторы - они-е шустрее) с выходным током 0,5-1 А шипок дорогие? а то можно и без ключа обойтись



Re: блок питания для ПП лазера с длительносью импульса 10-15

Shah, посоветуй мелкий фет с Rise Time 5 наносекунд.
MAX9693EPE - 1.2ns Propagation Delay. Дает 50ma на выхлопе. 2V*0.005A = 0.01W
Вполне достаточно для дальномерного диода.



Re: блок питания для ПП лазера с длительносью импульса 10-15

"... у тебя нету нету этой книжки или прямой ссылки? "
Увы, только разваливающаяся на части древняя книжка.
