Фиолетовый лазер, стационарная модель

Начну с благодароности товарищу Buntov За каретку от блюрея.

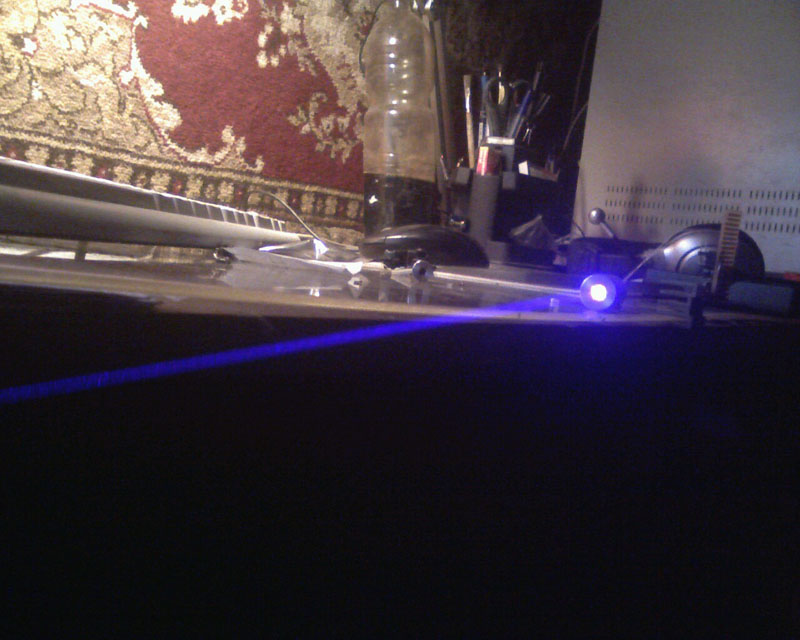

Собрал лазер, Фиолетового цвета.

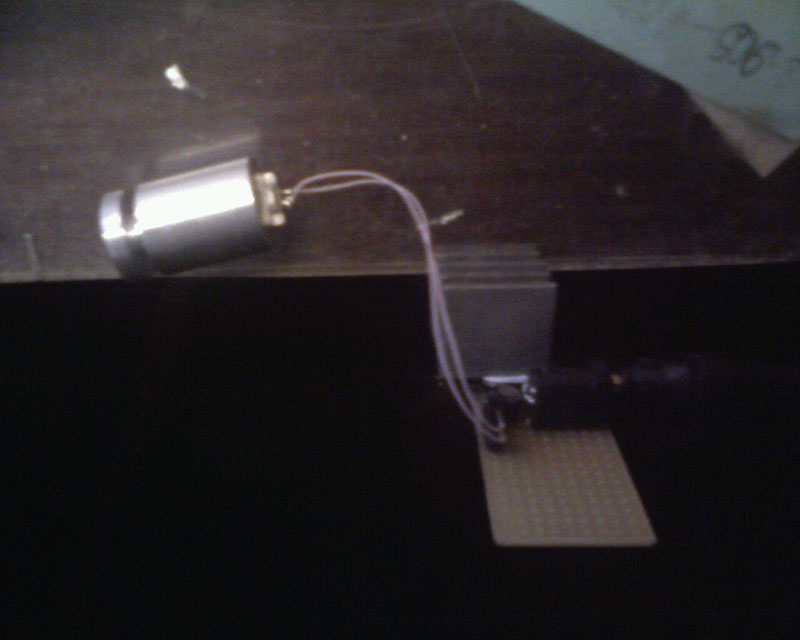

Сам диод в стандартном корпусе, но вынимать из радиатора я его не стал, так в радиаторе к колиматору и закрепил маленькими винтиками через слой термопасты. Коллиматор выточен на заводе из алюминиевой болванки, оптика из лазерной указки. Драйвер на LM317 питается от стабилизированного источника тока - напряжение 9 вольт на диод подается чуть более 5ти после драйвера.
Ток выставлен на 60 милиампер, лучь видно примерно так же как 150-20 миливат красного.На
фотках видно синее - на самом деле фиолетового цвета, в точке кажется белым.



Кстати про то что он фиолетовый, скорее ультрафиолетовый, эффеки от него такой же как от ультрафиолетовой лампы на дискотеке, если посветить на белое то рассеяный по комнале он заставлял светиться белую одежду и пластмассу.



а сколько вообще у блю рей лазеров номинальный ток?



Из наблюдений, в пределах комнаты и квартиры легко фокусируется в лучь, собраный в точку жжет плостмассу без особых напрягов (дым идет довольнотаки густой), но в даль довольнотаки быстро расходится, большая расходимость получилась, на расстоянии где то 300 метров огромная точка но её видно в бинокль. Ток помоему 100 милиампер максимальный, я буду ставить на 90 для страховки, сейчас на 60 он работает. Настраивать вблизи неудобно, синий цвет противен, а когда в точку маленькую собирается вокруг зрительная иллюзия как буд то колечко вокруг точки, если сбоку посмотреть колечка нет.
Пробовал проверить как он на кожу влияет, собрал в точку навел на руку и ... обжегся, такое ощущение что иголкой укололи, прошло минут через 10, немного шипет там теперь. про то - видно ли лучь? да видно но примерно так же как 150 миливат красный (напоминаю он у меня на половину мошьности включен сейчас) в небо - слабо, еле различимо, правда в чистом воздухе, красный тоже неахти видно. Если собрать в более менее узкий лучь то будет видно, с засветкой из моего окна видел, там странно как то, как буд то воздух светится ) а когда большая точка на соседнем доме (около полуметра) она сияет как звездное небо ))) синий круг с белыми огоньками.



супер!!!!все, теперь тоже хочу!!!!кстати,с какие прямое падение напряжения на синем диоде?



не мерял, и вообще собирал опираясь на расчеты, драйвер на LM317 ризистор сборный, просчитал на ток 60 милиампер напряжение на входе 9 вольт на выходе чуть больше 5ти.

Силу тока мерил - 59,(еще какието цифры точно не помню) милиампер по китайскому мультиметру.



в пишушем приводе??? так вот мой горит уже при 40 милиампер, так что если вах посмотреть то поидее не более 80 милиампер, опыты показывают что 100 - 110 милиампер он держит



Name === Output (mW) === Type === Condition and Price

KES-400A === 1-10 mW === Sleds === New - $20-30, Salvaged - $15, 5-6 Salv. – ($20-50)

SF-AD112 === 35-40 mW === Sleds === New - $15

DT-0811 === 40-100 mW === Sleds, Diodes === New - $20-40

PHR-803T === 80-130 mW === Sleds, Diodes === New - $10-25

GBW-H10N (4x) === 120-180 mW === Disk Drives, Sleds === Drive - $250-350, Sled - $45

GGW-H20L (6x) === 180-240 mW === Disk Drives, Sleds *Rare* === Drive - $200-300, Sled - $50-80

BDR-203 (8x) === 300-400 mW === Disk Drives === New - $200-350



артемка, и это где такие цены?



PHR-803T === 80-130 mW === Sleds, Diodes === New - $10-25 - у меня вот этот
это значит 100 милиампер почти предел будет у него.



где купить? поищи в поисковие по запросу "PHR-803T" найдешь несколько импортных интернет магазинов, вот там.
